2022秋人教物理九上第15章检测题：电流和电路含答案

2022秋人教物理九上第15章检测题：电流和电路含答案

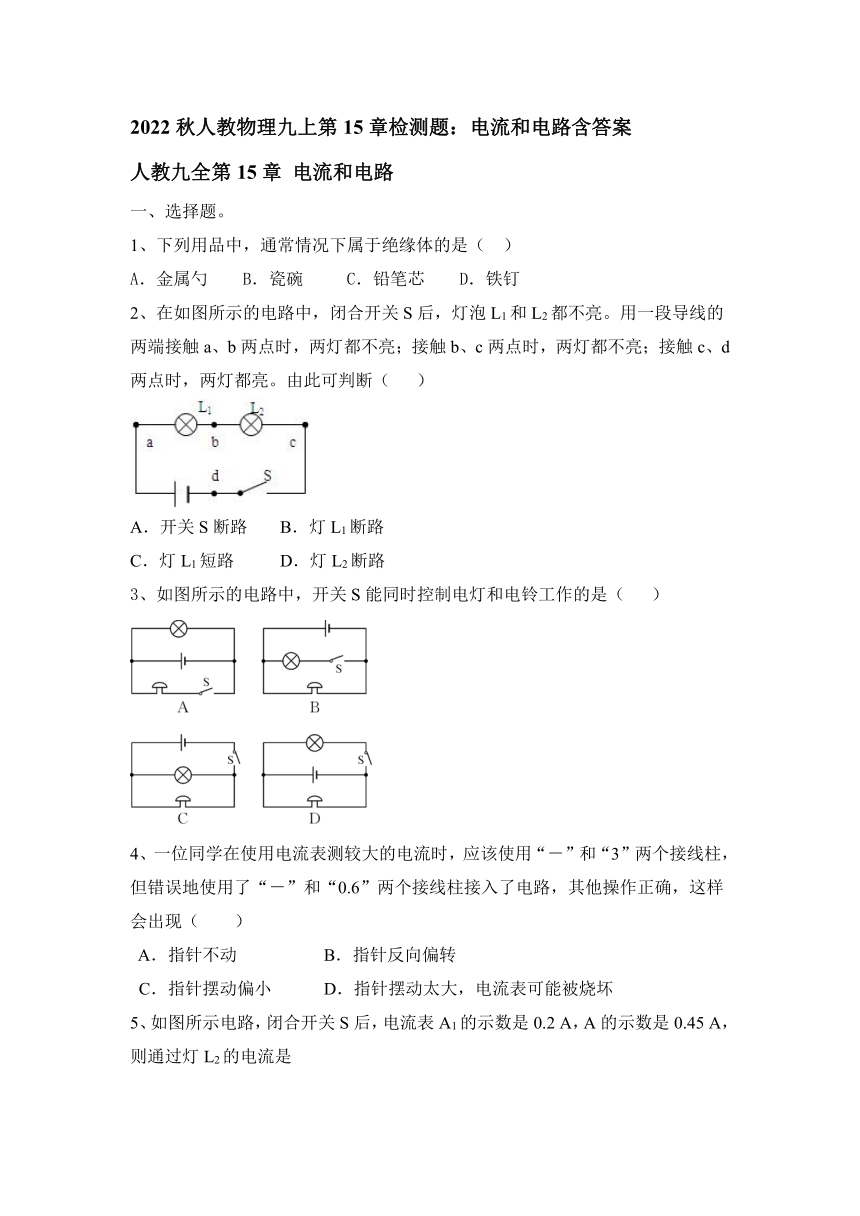

人教九全第15章 电流和电路
一、选择题。
1、下列用品中，通常情况下属于绝缘体的是（ ）
A．金属勺 B．瓷碗 C．铅笔芯 D．铁钉
2、在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（ ）
A．开关S断路 B．灯L1断路
C．灯L1短路 D．灯L2断路
3、如图所示的电路中，开关S能同时控制电灯和电铃工作的是（ ）
4、一位同学在使用电流表测较大的电流时，应该使用“－”和“3”两个接线柱，但错误地使用了“－”和“0.6”两个接线柱接入了电路，其他操作正确，这样会出现（ ）
A．指针不动 B．指针反向偏转
C．指针摆动偏小 D．指针摆动太大，电流表可能被烧坏

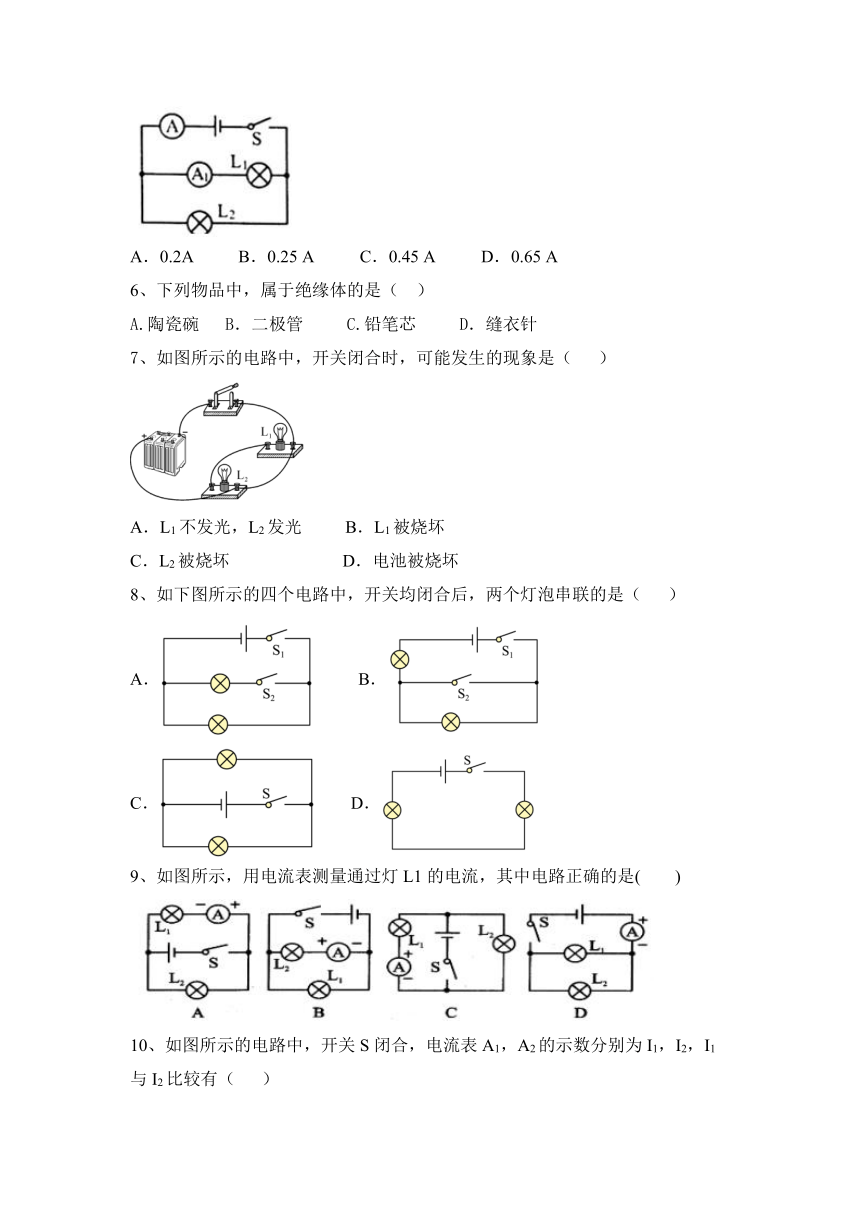

5、如图所示电路，闭合开关S后，电流表A1的示数是0.2 A，A的示数是0.45 A，则通过灯L2的电流是
A．0.2A B．0.25 A C．0.45 A D．0.65 A
6、下列物品中，属于绝缘体的是（ ）
A.陶瓷碗 B．二极管 C.铅笔芯 D．缝衣针
7、如图所示的电路中，开关闭合时，可能发生的现象是（ ）
A．L1不发光，L2发光 B．L1被烧坏
C．L2被烧坏 D．电池被烧坏
8、如下图所示的四个电路中，开关均闭合后，两个灯泡串联的是（ ）
A． B．
C． D．
9、如图所示，用电流表测量通过灯L1的电流，其中电路正确的是( )

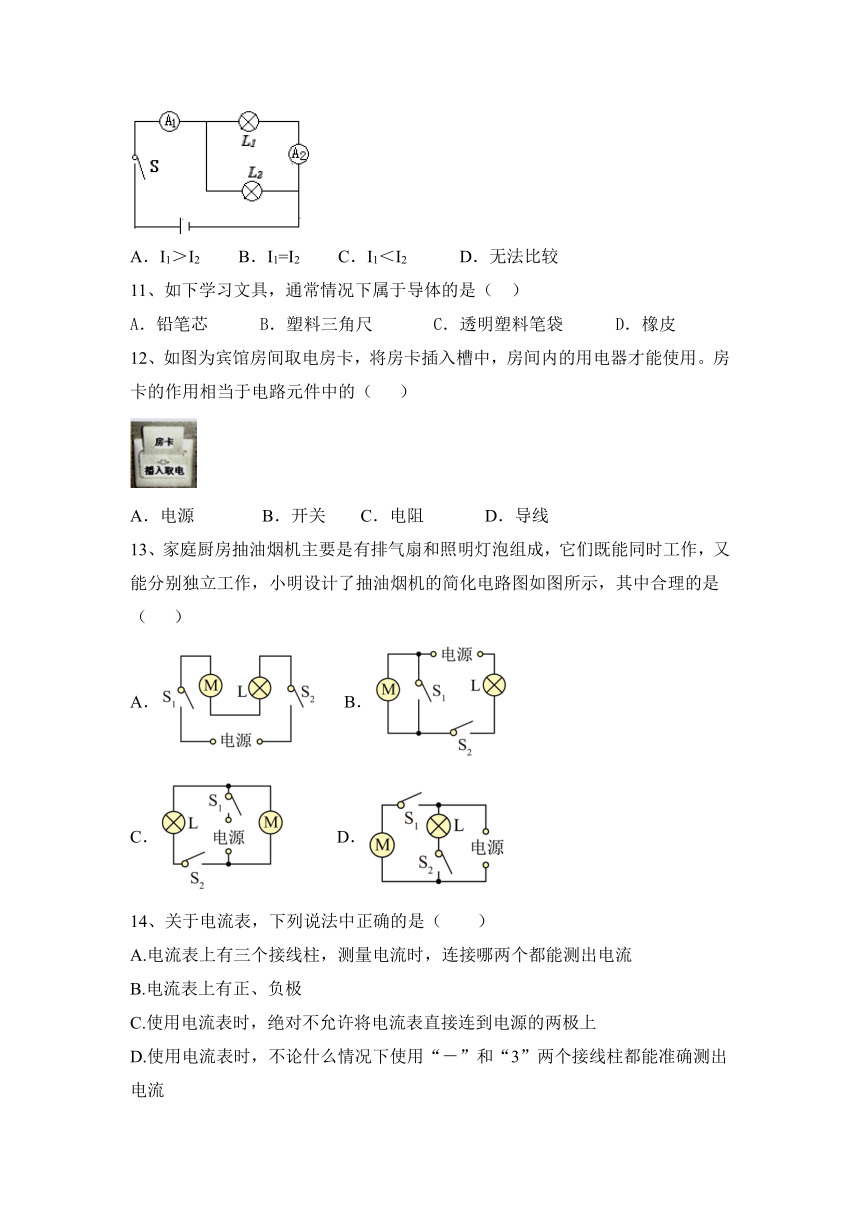

10、如图所示的电路中，开关S闭合，电流表A1，A2的示数分别为I1，I2，I1与I2比较有（ ）
A．I1＞I2 B．I1=I2 C．I1＜I2 D．无法比较
11、如下学习文具，通常情况下属于导体的是（ ）
A．铅笔芯 B．塑料三角尺 C．透明塑料笔袋 D．橡皮
12、如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的（ ）
A．电源 B．开关 C．电阻 D．导线
13、家庭厨房抽油烟机主要是有排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图如图所示，其中合理的是（ ）
A． B．
C． D．
14、关于电流表，下列说法中正确的是（ ）
A.电流表上有三个接线柱，测量电流时，连接哪两个都能测出电流
B.电流表上有正、负极
C.使用电流表时，绝对不允许将电流表直接连到电源的两极上
D.使用电流表时，不论什么情况下使用“－”和“3”两个接线柱都能准确测出电流

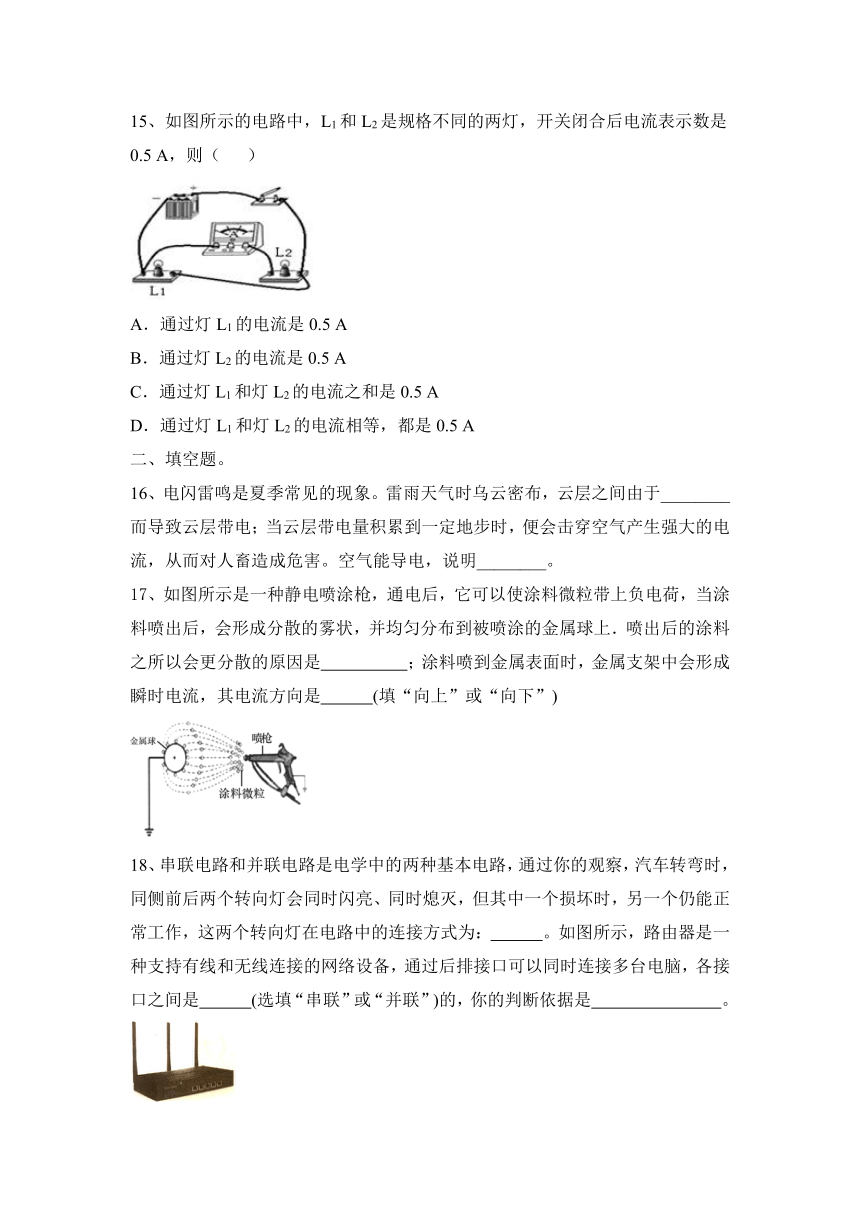

15、如图所示的电路中，L1和L2是规格不同的两灯，开关闭合后电流表示数是0.5 A，则（ ）
A．通过灯L1的电流是0.5 A
B．通过灯L2的电流是0.5 A
C．通过灯L1和灯L2的电流之和是0.5 A
D．通过灯L1和灯L2的电流相等，都是0.5 A
二、填空题。
16、电闪雷鸣是夏季常见的现象。雷雨天气时乌云密布，云层之间由于________而导致云层带电；当云层带电量积累到一定地步时，便会击穿空气产生强大的电流，从而对人畜造成危害。空气能导电，说明________。
17、如图所示是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的金属球上．喷出后的涂料之所以会更分散的原因是 ；涂料喷到金属表面时，金属支架中会形成瞬时电流，其电流方向是 (填“向上”或“向下”)
18、串联电路和并联电路是电学中的两种基本电路，通过你的观察，汽车转弯时，同侧前后两个转向灯会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为： 。如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是 (选填“串联”或“并联”)的，你的判断依据是 。

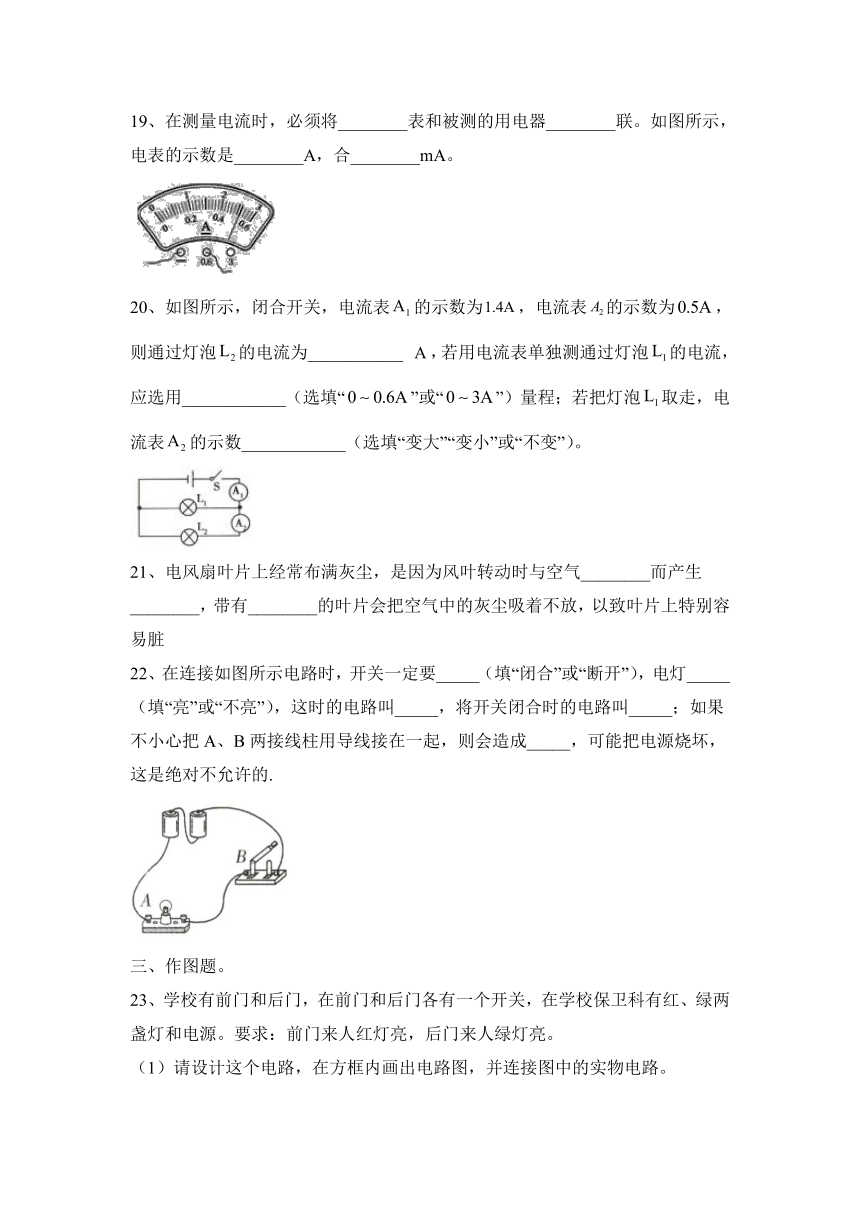

19、在测量电流时，必须将________表和被测的用电器________联。如图所示，电表的示数是________A，合________mA。
20、如图所示，闭合开关，电流表的示数为，电流表的示数为，则通过灯泡的电流为___________ ，若用电流表单独测通过灯泡的电流，应选用____________（选填“”或“”）量程；若把灯泡取走，电流表的示数____________（选填“变大”“变小”或“不变”）。
21、电风扇叶片上经常布满灰尘，是因为风叶转动时与空气________而产生________，带有________的叶片会把空气中的灰尘吸着不放，以致叶片上特别容易脏
22、在连接如图所示电路时，开关一定要_____（填“闭合”或“断开”），电灯_____（填“亮”或“不亮”），这时的电路叫_____，将开关闭合时的电路叫_____；如果不小心把A、B两接线柱用导线接在一起，则会造成_____，可能把电源烧坏，这是绝对不允许的.
三、作图题。
23、学校有前门和后门，在前门和后门各有一个开关，在学校保卫科有红、绿两盏灯和电源。要求：前门来人红灯亮，后门来人绿灯亮。
（1）请设计这个电路，在方框内画出电路图，并连接图中的实物电路。
（2）请指出此电路中需改进的地方。
四、实验题。
24、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处。
（1）小球 偏离竖直方向的原因是：________ 。
（2）请你根据图中所示情景，提出一个可探究的科学问题：________
________ 。
五、计算类综合题。
25、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
2022秋人教物理九上第15章检测题：电流和电路含答案
人教九全第15章 电流和电路
一、选择题。
1、下列用品中，通常情况下属于绝缘体的是（ ）
A．金属勺 B．瓷碗 C．铅笔芯 D．铁钉
【答案】B
2、在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（ ）
A．开关S断路 B．灯L1断路
C．灯L1短路 D．灯L2断路
【答案】A
3、如图所示的电路中，开关S能同时控制电灯和电铃工作的是（ ）
【答案】C
4、一位同学在使用电流表测较大的电流时，应该使用“－”和“3”两个接线柱，但错误地使用了“－”和“0.6”两个接线柱接入了电路，其他操作正确，这样会出现（ ）
A．指针不动 B．指针反向偏转
C．指针摆动偏小 D．指针摆动太大，电流表可能被烧坏
【答案】D
5、如图所示电路，闭合开关S后，电流表A1的示数是0.2 A，A的示数是0.45 A，则通过灯L2的电流是
A．0.2A B．0.25 A C．0.45 A D．0.65 A
【答案】B
6、下列物品中，属于绝缘体的是（ ）
A.陶瓷碗 B．二极管 C.铅笔芯 D．缝衣针
【答案】A
7、如图所示的电路中，开关闭合时，可能发生的现象是（ ）
A．L1不发光，L2发光 B．L1被烧坏
C．L2被烧坏 D．电池被烧坏
【答案】D
8、如下图所示的四个电路中，开关均闭合后，两个灯泡串联的是（ ）
A． B．
C． D．
【答案】D
9、如图所示，用电流表测量通过灯L1的电流，其中电路正确的是( )
【答案】C
10、如图所示的电路中，开关S闭合，电流表A1，A2的示数分别为I1，I2，I1与I2比较有（ ）
A．I1＞I2 B．I1=I2 C．I1＜I2 D．无法比较
【答案】A
11、如下学习文具，通常情况下属于导体的是（ ）
A．铅笔芯 B．塑料三角尺 C．透明塑料笔袋 D．橡皮
【答案】A
12、如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的（ ）
A．电源 B．开关 C．电阻 D．导线
【答案】B
13、家庭厨房抽油烟机主要是有排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图如图所示，其中合理的是（ ）
A． B．
C． D．
【答案】D
14、关于电流表，下列说法中正确的是（ ）
A.电流表上有三个接线柱，测量电流时，连接哪两个都能测出电流
B.电流表上有正、负极
C.使用电流表时，绝对不允许将电流表直接连到电源的两极上
D.使用电流表时，不论什么情况下使用“－”和“3”两个接线柱都能准确测出电流
【答案】C
15、如图所示的电路中，L1和L2是规格不同的两灯，开关闭合后电流表示数是0.5 A，则（ ）
A．通过灯L1的电流是0.5 A
B．通过灯L2的电流是0.5 A
C．通过灯L1和灯L2的电流之和是0.5 A
D．通过灯L1和灯L2的电流相等，都是0.5 A
【答案】B
二、填空题。
16、电闪雷鸣是夏季常见的现象。雷雨天气时乌云密布，云层之间由于________而导致云层带电；当云层带电量积累到一定地步时，便会击穿空气产生强大的电流，从而对人畜造成危害。空气能导电，说明________。
【答案】摩擦；导体和绝缘体之间没有绝对界限
17、如图所示是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的金属球上．喷出后的涂料之所以会更分散的原因是 ；涂料喷到金属表面时，金属支架中会形成瞬时电流，其电流方向是 (填“向上”或“向下”)
【答案】同种电荷相互排斥 向上
18、串联电路和并联电路是电学中的两种基本电路，通过你的观察，汽车转弯时，同侧前后两个转向灯会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为： 。如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是 (选填“串联”或“并联”)的，你的判断依据是 。
【答案】并联 并联 多台电脑独立工作，互不影响
19、在测量电流时，必须将________表和被测的用电器________联。如图所示，电表的示数是________A，合________mA。
【答案】电流 串 0.52 520
20、如图所示，闭合开关，电流表的示数为，电流表的示数为，则通过灯泡的电流为___________ ，若用电流表单独测通过灯泡的电流，应选用____________（选填“”或“”）量程；若把灯泡取走，电流表的示数____________（选填“变大”“变小”或“不变”）。
【答案】0.5 0～ 不变
21、电风扇叶片上经常布满灰尘，是因为风叶转动时与空气________而产生________，带有________的叶片会把空气中的灰尘吸着不放，以致叶片上特别容易脏
【答案】摩擦；静电；电荷
22、在连接如图所示电路时，开关一定要_____（填“闭合”或“断开”），电灯_____（填“亮”或“不亮”），这时的电路叫_____，将开关闭合时的电路叫_____；如果不小心把A、B两接线柱用导线接在一起，则会造成_____，可能把电源烧坏，这是绝对不允许的.
【答案】断开 不亮 断路 通路 短路
三、作图题。
23、学校有前门和后门，在前门和后门各有一个开关，在学校保卫科有红、绿两盏灯和电源。要求：前门来人红灯亮，后门来人绿灯亮。
（1）请设计这个电路，在方框内画出电路图，并连接图中的实物电路。
（2）请指出此电路中需改进的地方。
【答案及解析】（1）由题意知，两个灯泡并联，且各有一个开关控制，前门开关控制红灯，后门开关控制绿灯，如图所示：
实物图如下所示：
（2）由于需要人来观察灯泡的发光情况，这不方便，所以最好利用响铃引起人的注意，所以应将电铃串联在干路中；如图：
。
四、实验题。
24、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处。
（1）小球 偏离竖直方向的原因是：________ 。
（2）请你根据图中所示情景，提出一个可探究的科学问题：________
________ 。
【答案】（1）B受到A的排斥力
（2）B球偏离竖直方向的角度与B到A的距离是否有关？
【解析】（1）小球在重力的作用下应该在竖直方向上静止，向右偏转，说明其受到了向右的力，由于小球与物体A都带正电，所以其向右偏转是由于受到同种电荷相互排斥力造成的；（2）随着小球距离带电体A的距离在增大，发现小球在竖直方向上偏转的角度在减小，即其受到的作用力在减小，由此可以提出猜想问题：电荷间的作用力大小与电荷间的距离有什么关系？（电荷间的排斥力与悬线偏离竖直方向的角度有什么关系？或同种电荷间的排斥力大小与什么有关？）
五、计算类综合题。
25、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A （2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
