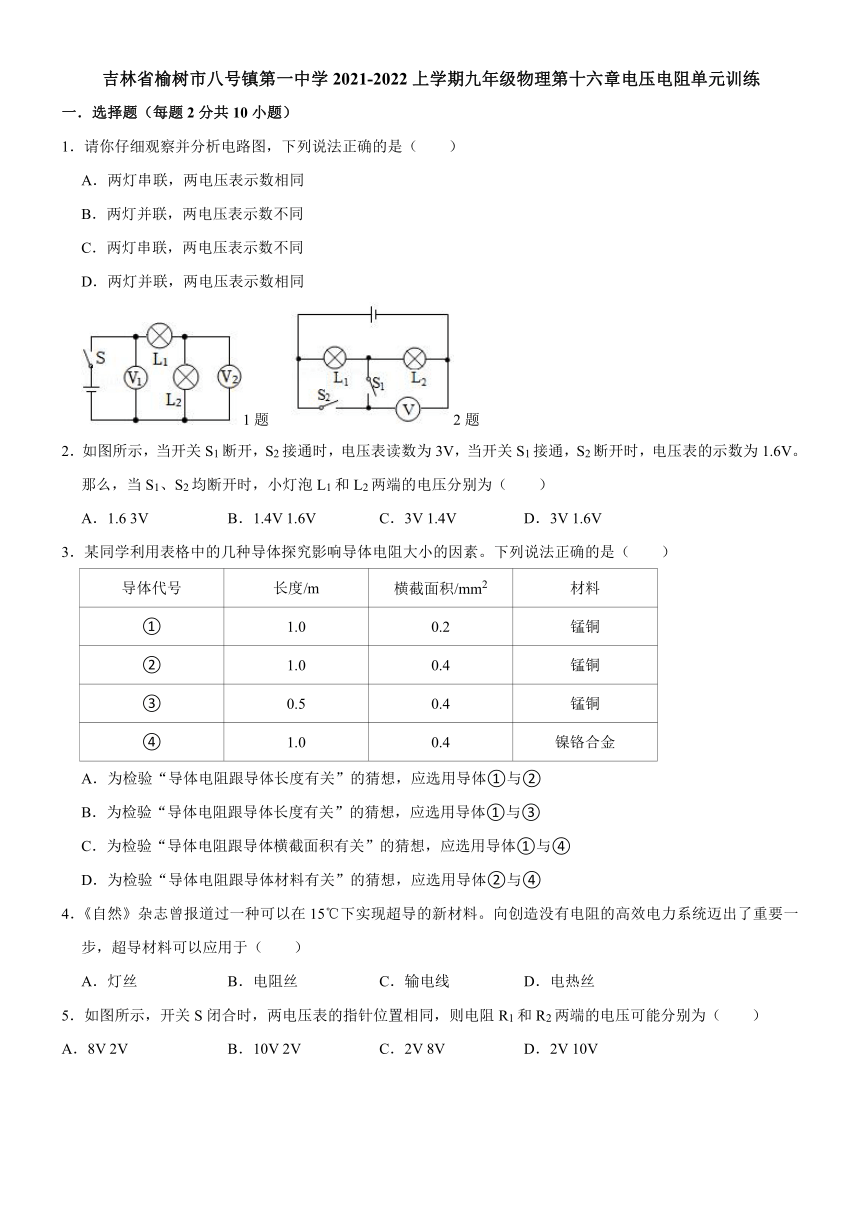

吉林省榆树市八号镇第一中学2021-2022上学期九年级物理第十六章电压电阻单元训练
一.选择题(每题2分共10小题)
1.请你仔细观察并分析电路图,下列说法正确的是(  )
A.两灯串联,两电压表示数相同
B.两灯并联,两电压表示数不同
C.两灯串联,两电压表示数不同
D.两灯并联,两电压表示数相同
1题 2题
2.如图所示,当开关S1断开,S2接通时,电压表读数为3V,当开关S1接通,S2断开时,电压表的示数为1.6V。那么,当S1、S2均断开时,小灯泡L1和L2两端的电压分别为(  )
A.1.6 3V B.1.4V 1.6V C.3V 1.4V D.3V 1.6V
3.某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是(  )
导体代号 长度/m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A.为检验“导体电阻跟导体长度有关”的猜想,应选用导体①与②
B.为检验“导体电阻跟导体长度有关”的猜想,应选用导体①与③
C.为检验“导体电阻跟导体横截面积有关”的猜想,应选用导体①与④
D.为检验“导体电阻跟导体材料有关”的猜想,应选用导体②与④
4.《自然》杂志曾报道过一种可以在15℃下实现超导的新材料。向创造没有电阻的高效电力系统迈出了重要一步,超导材料可以应用于(  )
A.灯丝 B.电阻丝 C.输电线 D.电热丝
5.如图所示,开关S闭合时,两电压表的指针位置相同,则电阻R1和R2两端的电压可能分别为(  )
A.8V 2V B.10V 2V C.2V 8V D.2V 10V
5题 6题

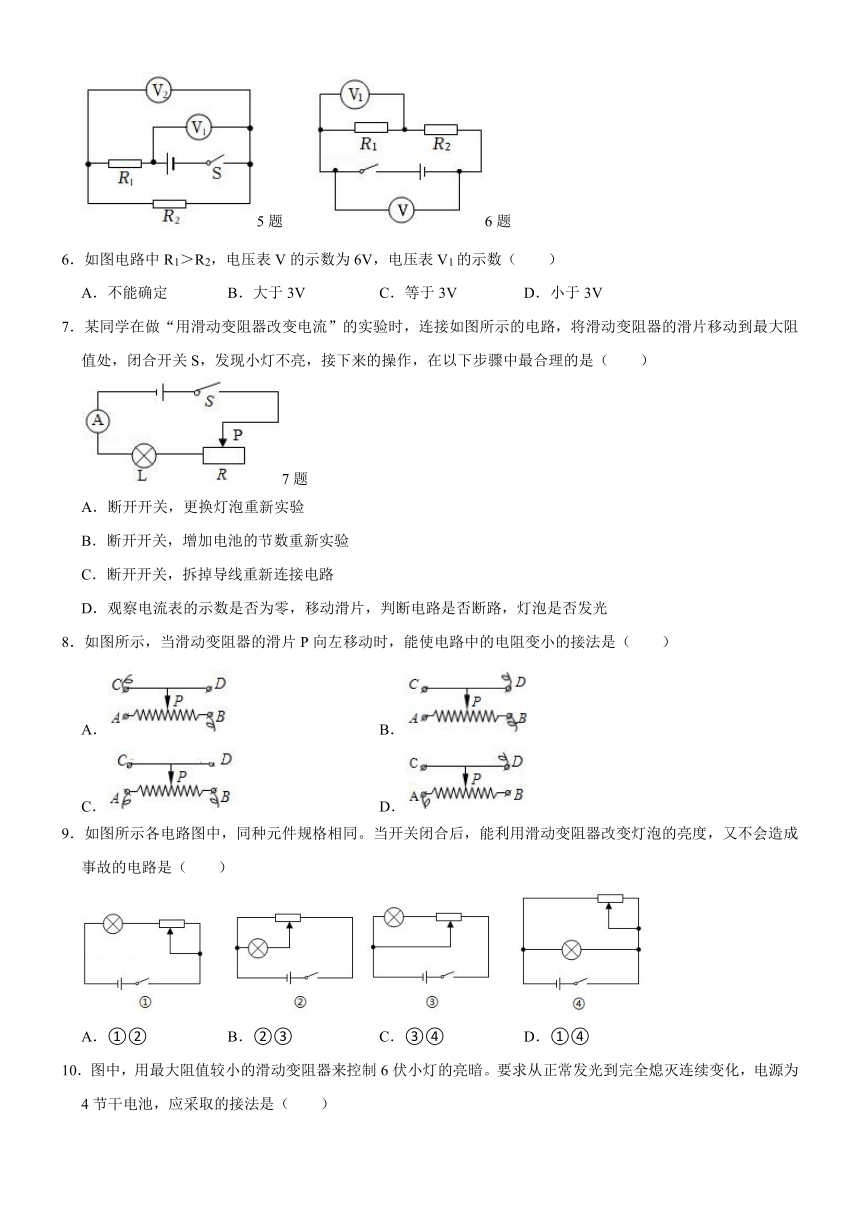

6.如图电路中R1>R2,电压表V的示数为6V,电压表V1的示数(  )
A.不能确定 B.大于3V C.等于3V D.小于3V
7.某同学在做“用滑动变阻器改变电流”的实验时,连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯不亮,接下来的操作,在以下步骤中最合理的是(  )
7题
A.断开开关,更换灯泡重新实验
B.断开开关,增加电池的节数重新实验
C.断开开关,拆掉导线重新连接电路
D.观察电流表的示数是否为零,移动滑片,判断电路是否断路,灯泡是否发光
8.如图所示,当滑动变阻器的滑片P向左移动时,能使电路中的电阻变小的接法是(  )
A. B.
C. D.
9.如图所示各电路图中,同种元件规格相同。当开关闭合后,能利用滑动变阻器改变灯泡的亮度,又不会造成事故的电路是(  )
A.①② B.②③ C.③④ D.①④
10.图中,用最大阻值较小的滑动变阻器来控制6伏小灯的亮暗。要求从正常发光到完全熄灭连续变化,电源为4节干电池,应采取的接法是(  )
A.C接M,B接N B.A接M,B接N,D接N
C.A接Q,C接M,B接N D.A接N,B接Q,C接M,M接N

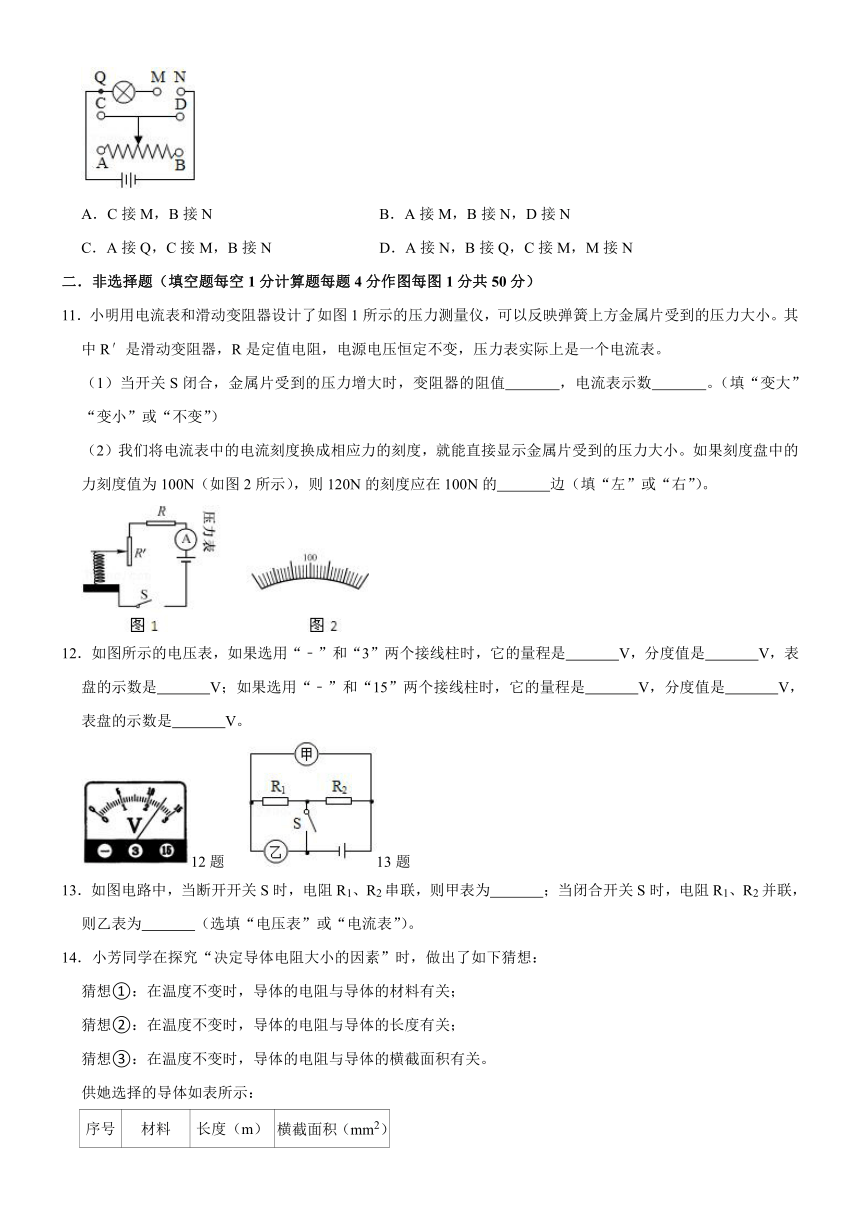

二.非选择题(填空题每空1分计算题每题4分作图每图1分共50分)
11.小明用电流表和滑动变阻器设计了如图1所示的压力测量仪,可以反映弹簧上方金属片受到的压力大小。其中R′是滑动变阻器,R是定值电阻,电源电压恒定不变,压力表实际上是一个电流表。
(1)当开关S闭合,金属片受到的压力增大时,变阻器的阻值   ,电流表示数   。(填“变大”“变小”或“不变”)
(2)我们将电流表中的电流刻度换成相应力的刻度,就能直接显示金属片受到的压力大小。如果刻度盘中的力刻度值为100N(如图2所示),则120N的刻度应在100N的   边(填“左”或“右”)。
12.如图所示的电压表,如果选用“﹣”和“3”两个接线柱时,它的量程是   V,分度值是   V,表盘的示数是   V;如果选用“﹣”和“15”两个接线柱时,它的量程是   V,分度值是   V,表盘的示数是   V。
12题 13题
13.如图电路中,当断开开关S时,电阻R1、R2串联,则甲表为   ;当闭合开关S时,电阻R1、R2并联,则乙表为   (选填“电压表”或“电流表”)。
14.小芳同学在探究“决定导体电阻大小的因素”时,做出了如下猜想:
猜想①:在温度不变时,导体的电阻与导体的材料有关;
猜想②:在温度不变时,导体的电阻与导体的长度有关;
猜想③:在温度不变时,导体的电阻与导体的横截面积有关。

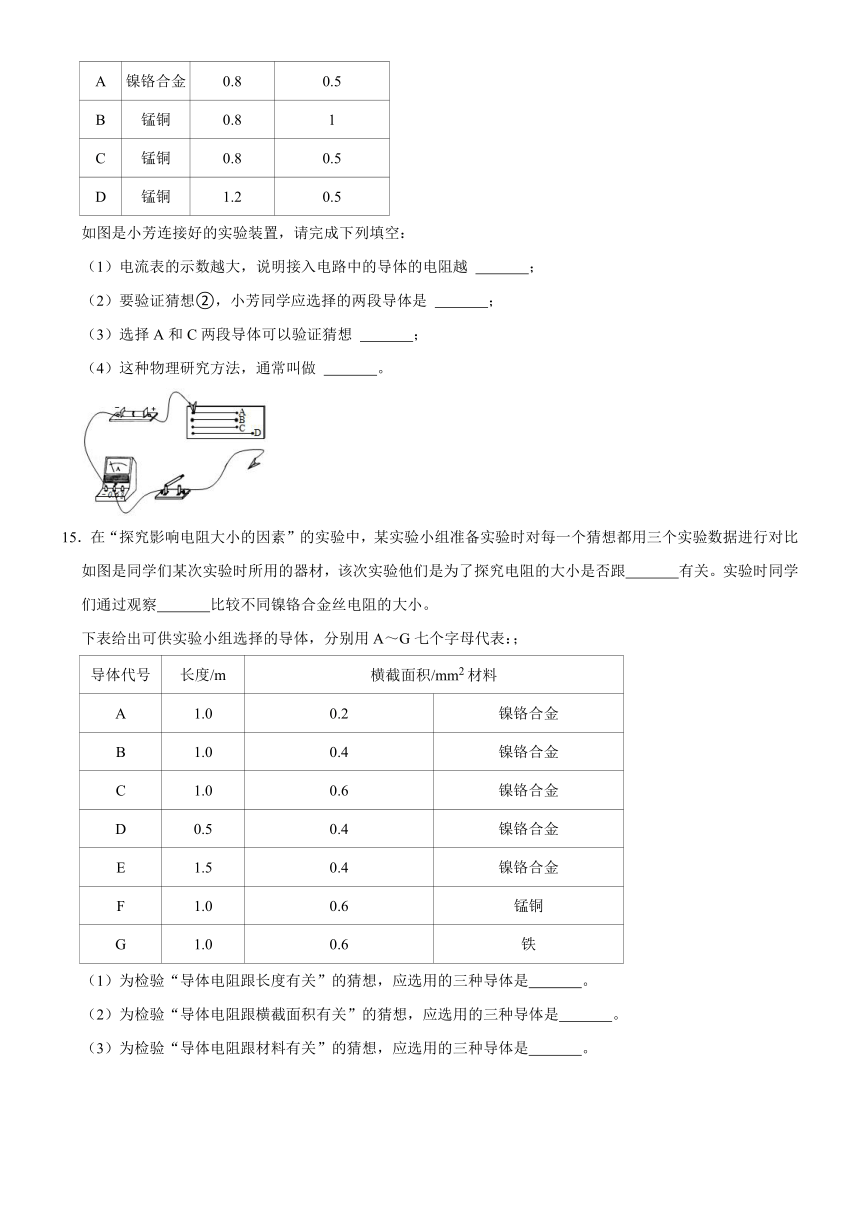

供她选择的导体如表所示:
序号 材料 长度(m) 横截面积(mm2)
A 镍铬合金 0.8 0.5
B 锰铜 0.8 1
C 锰铜 0.8 0.5
D 锰铜 1.2 0.5
如图是小芳连接好的实验装置,请完成下列填空:
(1)电流表的示数越大,说明接入电路中的导体的电阻越    ;
(2)要验证猜想②,小芳同学应选择的两段导体是    ;
(3)选择A和C两段导体可以验证猜想    ;
(4)这种物理研究方法,通常叫做    。
15.在“探究影响电阻大小的因素”的实验中,某实验小组准备实验时对每一个猜想都用三个实验数据进行对比如图是同学们某次实验时所用的器材,该次实验他们是为了探究电阻的大小是否跟   有关。实验时同学们通过观察   比较不同镍铬合金丝电阻的大小。
下表给出可供实验小组选择的导体,分别用A~G七个字母代表:;
导体代号 长度/m 横截面积/mm2材料
A 1.0 0.2 镍铬合金
B 1.0 0.4 镍铬合金
C 1.0 0.6 镍铬合金
D 0.5 0.4 镍铬合金
E 1.5 0.4 镍铬合金
F 1.0 0.6 锰铜
G 1.0 0.6 铁
(1)为检验“导体电阻跟长度有关”的猜想,应选用的三种导体是   。
(2)为检验“导体电阻跟横截面积有关”的猜想,应选用的三种导体是   。
(3)为检验“导体电阻跟材料有关”的猜想,应选用的三种导体是   。

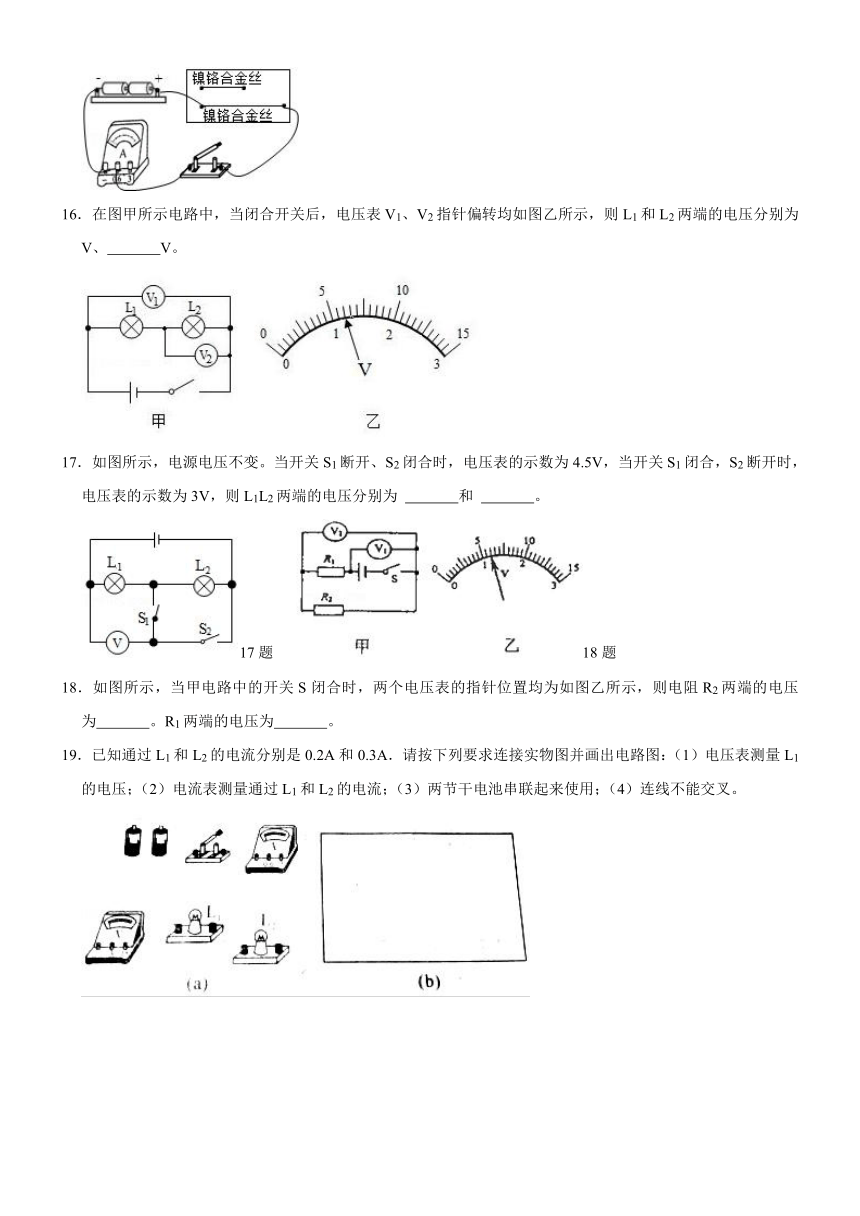

16.在图甲所示电路中,当闭合开关后,电压表V1、V2指针偏转均如图乙所示,则L1和L2两端的电压分别为   V、   V。
17.如图所示,电源电压不变。当开关S1断开、S2闭合时,电压表的示数为4.5V,当开关S1闭合,S2断开时,电压表的示数为3V,则L1L2两端的电压分别为    和    。
17题 18题
18.如图所示,当甲电路中的开关S闭合时,两个电压表的指针位置均为如图乙所示,则电阻R2两端的电压为   。R1两端的电压为   。
19.已知通过L1和L2的电流分别是0.2A和0.3A.请按下列要求连接实物图并画出电路图:(1)电压表测量L1的电压;(2)电流表测量通过L1和L2的电流;(3)两节干电池串联起来使用;(4)连线不能交叉。
20.“探究串联电路的电压关系”的实验电路如图所示。
(1)为了使探究得出的结论具有普遍意义,L1、L2应该选择   (选填“相同”或“不相同”)的小灯泡。
(2)小明根据图甲连接好电路,闭合开关,电压表示数如图乙所示。为了使实验结果更准确,接下来他应该   。
(3)测出L1两端的电压后,小明断开开关,准备拆下电压表,改装在B、C之间。小聪认为小明的操作太麻烦,只需将与A点相连的导线改接到C点即可。小聪的办法   (选“合理”或“不合理”),请说明理由   。
(4)测量完成后,进行小组交流讨论,如表选录了四个小组的数据,你认为这些数据   (选“合理”或“不合理”),请说明理由:
实验小组  L1两端电压/V   L2两端电压/V  串联总电压/V
 1  1.4 3.1  4.5
 2  3.0 1.3  4.4
 3  1.1 1.7  2.8
 4  1.8 1.2  3.0
21.在探究“导体的电阻跟哪些因素有关”的问题时,老师引导同学们做了如下实验:
(1)猜想:导体电阻可能与导体材料、横截面积、   、温度有关。
(2)实验时,同学们用图甲的实验装置分别把a、b、c、d 四根金属丝接入电路A、B两点之间,探究情况如下表:
序号 材料 长度/m 横截面积/mm2 灯泡亮度
a 铝丝 2 1 较亮
b 镍铬合金丝 2 0.5 最暗
c 铝丝 2 0.5 较暗
d 铝丝 1 1 最亮
当选用    (填序号)两根金属丝,可探究导体电阻跟导体材料的关系。
(3)如图乙的实验,可探究导体电阻与   的关系。
(4)实验中,通过观察灯泡亮度来比较电阻大小,下列用到的研究方法与本实验相同的是   (填字母)
A.探究“电流的热效应”时,通过温度计示数比较吸热的多少
B.为了形象地描述磁场,引入磁感线
C.学习电流时,我们可以通过对比水流来认识它
D.探究电压一定时,电流与电阻的关系
22.在“探究影响导体电阻大小的因素”实验中。小明实验小组设计了如图所示的
探究电路图,A、B间可接入所研究的导体,此电路的设计是通过观察对比灯泡的亮度现象来比较电阻大小的。
编号 材料 长度 横截面积
1 锰铜合金丝 L S
2 镍铬合金丝 L S
3 镍铬合金丝 L 2S
4 镍铬合金丝 2L S
(1)下表中给出了四种导体,如果想探究电阻与材料的关系,应选择编号    的两种导体接入电路的AB间。
(2)如果在A、B间先后接入编号为2和3的导体,这是在探究导体电阻与    关系。发现接入导体3时小灯泡更亮些,则由此可初步得出的结论为    。
(3)实验小组还想检测HB、2B铅笔芯的导电性,他们取两段HB和2B铅笔芯,分别接入电路A、B间观察比较灯泡的亮度就可以验证它们的导电性了。请指出他们设计中的错误:   。
(4)请你评价此电路设计上的不足    。你对此设计的改进意见是:   。
23.如图所示,开关S闭合,若电源电压为10V,电压表V1示数为7V,电压表V2示数为5V,则R1、R2、R3两端的电压分别为多少?流过R3的电流为0.3A,则电流表的示数为多少?
24.如图所示的电路,电源电压为3V,闭合开关,电压表示数为1V,求:
(1)灯泡L1两端的电压。
(2)灯泡L2两端的电压。
(3)流过灯泡L1与L2的电流之比。
吉林省榆树市八号镇第一中学2021-2022上学期九年级物理第十六章电压电阻单元训练
参考答案
1.C; 2.B; 3.D; 4.C; 5.A; 6.B; 7.D; 8.D; 9.A; 10.C;
11.变大;变小;左; 12.0~3;0.1;2.5;0~15;0.5;12.5; 13.电压表;电压表; 14.小;C、D;①;控制变量法; 15.导体长度;电流表示数;B、D、E;A、B、C;C、F、G; 16.4.8;1.2; 17.3V;1.5V; 18.1.2V;4.8V;19. ;
20.不相同;断开开关,换用小量程,重做实验;不合理;直接改接一端连线,会造成电压表的正负接线柱接反;合理;虽然实验数据存在差异,在每一组的电源电压不同的情况下,依照每一组的测量数据之间仍然可以得出串联电路两端的总电压等于各部分电路电压之和的规律; 21.长度;b、c;温度;A; 22.1、2;导体的横截面积;在导体的材料和长度都相同时,导体的横截面积越大,导体电阻越小;没有控制两个铅笔芯的长度和横截面积相同;当两个导体电阻相差较小,不易通过灯泡的亮度来比较其电阻大小;在电路中串入电流表;23. ; 24. ;
