第四章 光现象
第3节 平面镜成像
初中物理（人教版）
课时2
一、平面镜成像作图方法
目录
二、平面镜在生活中的应用
三、凸面镜和凹面镜及其应用

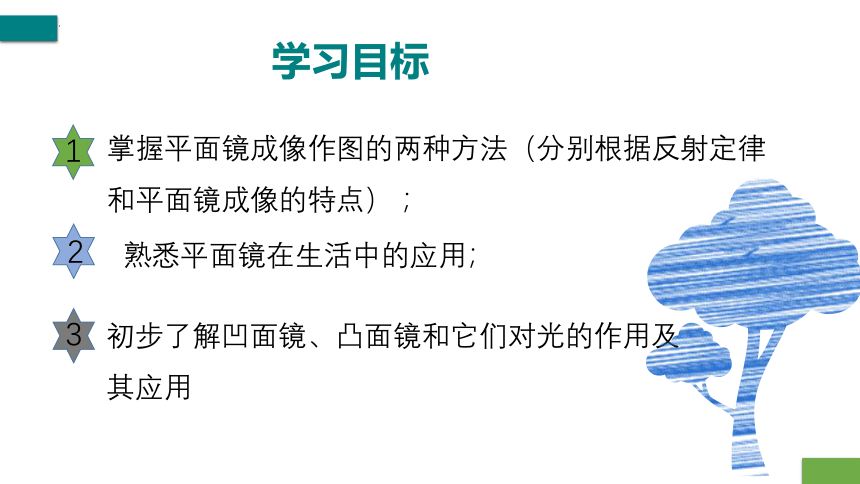

掌握平面镜成像作图的两种方法（分别根据反射定律和平面镜成像的特点） ；
熟悉平面镜在生活中的应用；
初步了解凹面镜、凸面镜和它们对光的作用及其应用
学习目标
1
2
3

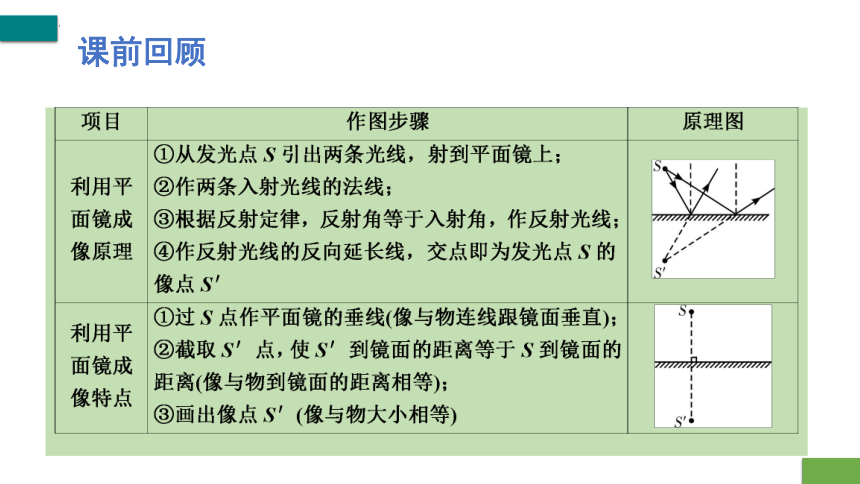

课前回顾
课程导入
上一节我们学面镜成像的原理和平面镜成像的特点，那么你能利用所学的知识作出物体在平面镜中所成的像吗？你知道平面镜成像作图有哪些方法吗？
物
像
同学们思考:
这些图片里面的平面镜什么作用
一、平面镜成像作图方法
作平面镜成的像主要有两种方法：
1.根据平面镜成像原理即光的反射定律作图；
2.根据平面镜成像特点即像与物关于镜面对称作图。
如下图所示，S为平面镜MN前的一点光源，我们可作出它的像S′。
S
M
N
同学们现自己尝试作出下面图
①从点光源S任意引两条光线射到平面镜上；
②分别作出两条入射光线的法线；
③根据光的反射定律，分别作出两条入射光线的反射光线；
M
N
S′
S
④分别作出两条反射光线的反向延长线，它们的交点S′就是点光源S的像。
1、作图步骤：
②取点S′使S′到镜面的距离等于S到镜面的距离（像和物到平面镜的距离相等）， S′就是S的像；
①过点S做平面镜的垂线（像和物的连线与镜面垂直）；
S
M
N

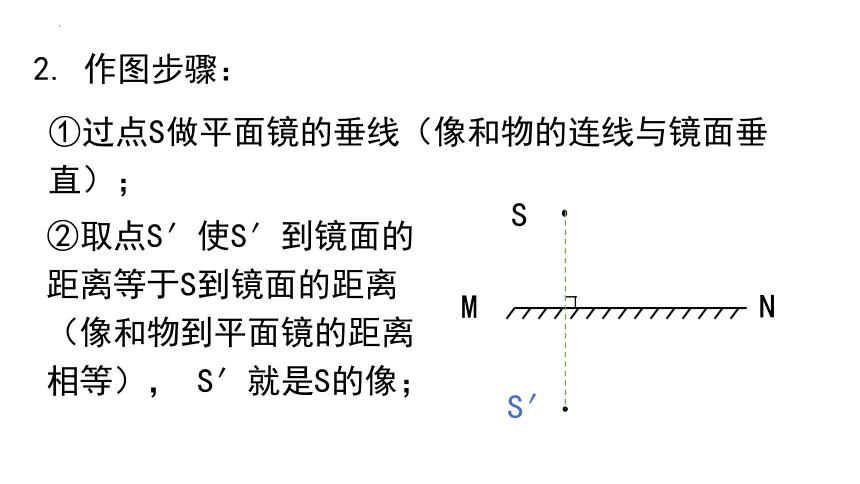

2. 作图步骤：
S′
二、平面镜在生活中的应用
平面镜在各行各业中都有广泛应用。
练功房里，演员用它来观察自己的姿势和动作。客厅里的镜子用来整理自己的仪表。
1. 成像
古人用磨光的铜面作镜子
湖面倒映美丽景色
小孩对着平面镜观看自己
牙医用小平面镜观察牙齿
一、平面镜在生活中的应用
2、改变光路
如：潜望镜中安装的相互平行且与水平方向成45°角的两块平面镜、投影仪的反光镜、显微镜的反光镜(周围光线较强时使用)等。
反光镜
潜望镜
平面镜的作用:成像和可改变光的传播方向
把许多平面镜按照一定的规律排列起来，就可以把太阳光反射后汇聚到同一个位置，从而利用太阳能来发电。这就是塔式太阳能电站的原理。
塔式太阳能电站
三、凸面镜和凹面镜及其应用
凸面镜和凹面镜
球面镜的定义
反射面是球面一部分的镜子叫球面镜。
球面镜的分类
(1)用球面的外表面作反射面的叫做凸面镜。
(2)用球面的内表面作反射面的叫做凹面镜。
(1)凸面镜的性质：①凸面镜对光具有发散作用，平行光射到凸面镜上，反射后成为发散光。 ；
②凸面镜所成的像是缩小的。
(2)凸面镜的应用：汽车上的观后
镜、马路拐弯处的镜子以及香港
汇丰银行大楼上的日光镜都是凸
面镜，其目的是扩大视野。
凸面镜的性质及应用
(1)凹面镜的性质：①凹面镜对光线有会聚作用；②如果把光源放在凹面镜的焦点上，光源发出的光经凹面镜反射后将成为平行光。
凹面镜的性质及应用
用球面的内表面作反射面的镜子叫做凹面镜。
(2)凹面镜的应用：
根据凹面镜会聚光的性质，发明太阳灶，天文学家们用凹面镜制作大型反射式望远镜，医生用凹面镜会聚光观察耳道情况等。
太阳灶
由光路可逆原理可知，过凹面镜焦点的光经反射后可成为平行光，这一特点的常见应用：探照灯、各种机动车的前灯、医用头灯的灯罩等。其作用就是使放在焦点附近的灯泡发出的光向同一方向近似平行地射击，使光束集中，亮度大，照射的距离远。
汽车前灯的反光装置
“空中玫瑰”强力探照灯
平面镜 凸面镜 凹面镜
定义 反射面是平面的叫做平面镜 反射面是凸面的叫做凸面镜 反射面是凹面的叫做凹面镜
应用 梳妆镜、潜望镜等 汽车后视镜、路口反光镜等 太阳灶、探照灯等
共同点 利用光的反射，遵循光的反射定律，光路可逆 平面镜、凸面镜、凹面镜的异同
课堂总结
成像
改变光路
凸面镜：发散作用
凹面镜：会聚作用
平面镜成像
平面镜成像的作图方法
平面镜的应用
凸面镜和凹面镜
光的反射定律作图
像与物关于镜面对称作图
1.如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S′的位置，并画出由S点发出，经平面镜反射后通过P点的光线。
S
M
N
S′
P
当堂训练
2.潜水艇下潜后，艇内的人员可以用潜望镜来观察水面上的情况.我们利用两块平面镜就可以制作一个潜望镜（如图）.自己做一个潜望镜并把它放在窗户下，看看能否观察到窗外的物体.
如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？画出光路图来.
3．如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点。请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线(保留作图痕迹)。
