章末复习

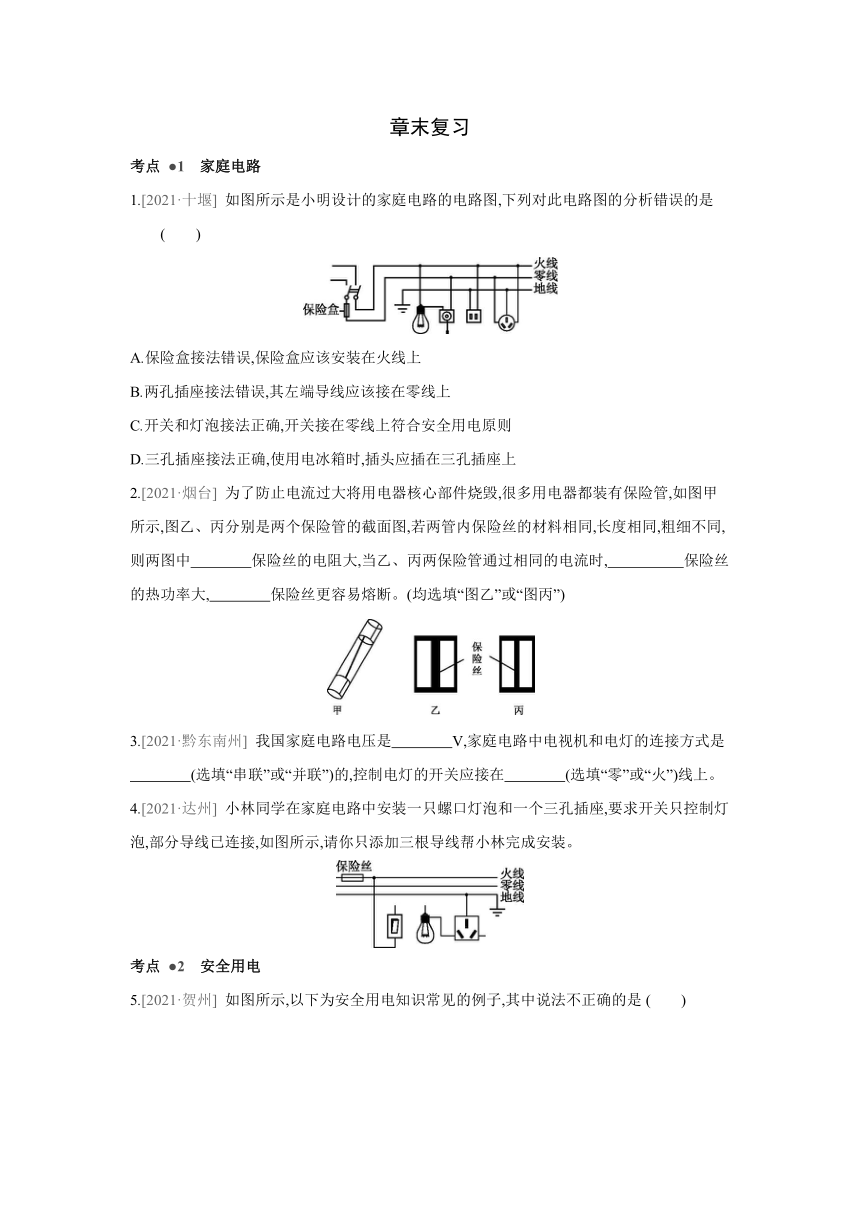

考点 ●1　家庭电路
1.[2021·十堰] 如图所示是小明设计的家庭电路的电路图,下列对此电路图的分析错误的是 (　　)
A.保险盒接法错误,保险盒应该安装在火线上
B.两孔插座接法错误,其左端导线应该接在零线上
C.开关和灯泡接法正确,开关接在零线上符合安全用电原则
D.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上
2.[2021·烟台] 为了防止电流过大将用电器核心部件烧毁,很多用电器都装有保险管,如图甲所示,图乙、丙分别是两个保险管的截面图,若两管内保险丝的材料相同,长度相同,粗细不同,则两图中　　　　保险丝的电阻大,当乙、丙两保险管通过相同的电流时,　　　　　保险丝的热功率大,　　　　保险丝更容易熔断。(均选填“图乙”或“图丙”)
3.[2021·黔东南州] 我国家庭电路电压是　　　　V,家庭电路中电视机和电灯的连接方式是
　　　　(选填“串联”或“并联”)的,控制电灯的开关应接在　　　　(选填“零”或“火”)线上。
4.[2021·达州] 小林同学在家庭电路中安装一只螺口灯泡和一个三孔插座,要求开关只控制灯泡,部分导线已连接,如图所示,请你只添加三根导线帮小林完成安装。
考点 ●2　安全用电

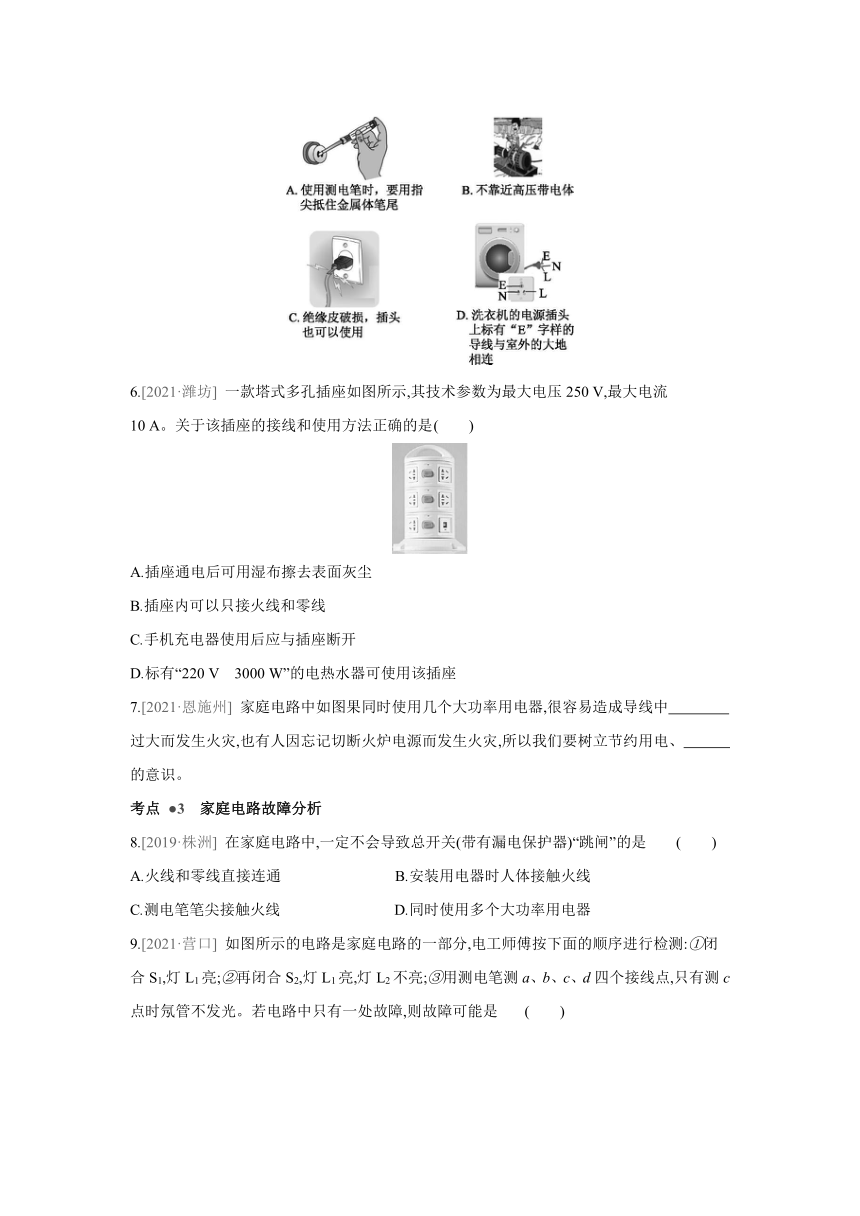

5.[2021·贺州] 如图所示,以下为安全用电知识常见的例子,其中说法不正确的是 (　　)
6.[2021·潍坊] 一款塔式多孔插座如图所示,其技术参数为最大电压250 V,最大电流
10 A。关于该插座的接线和使用方法正确的是 (　　)
A.插座通电后可用湿布擦去表面灰尘
B.插座内可以只接火线和零线
C.手机充电器使用后应与插座断开
D.标有“220 V　3000 W”的电热水器可使用该插座
7.[2021·恩施州] 家庭电路中如图果同时使用几个大功率用电器,很容易造成导线中　　　　过大而发生火灾,也有人因忘记切断火炉电源而发生火灾,所以我们要树立节约用电、　　　　　　的意识。
考点 ●3　家庭电路故障分析
8.[2019·株洲] 在家庭电路中,一定不会导致总开关(带有漏电保护器)“跳闸”的是 (　　)
A.火线和零线直接连通 B.安装用电器时人体接触火线
C.测电笔笔尖接触火线 D.同时使用多个大功率用电器

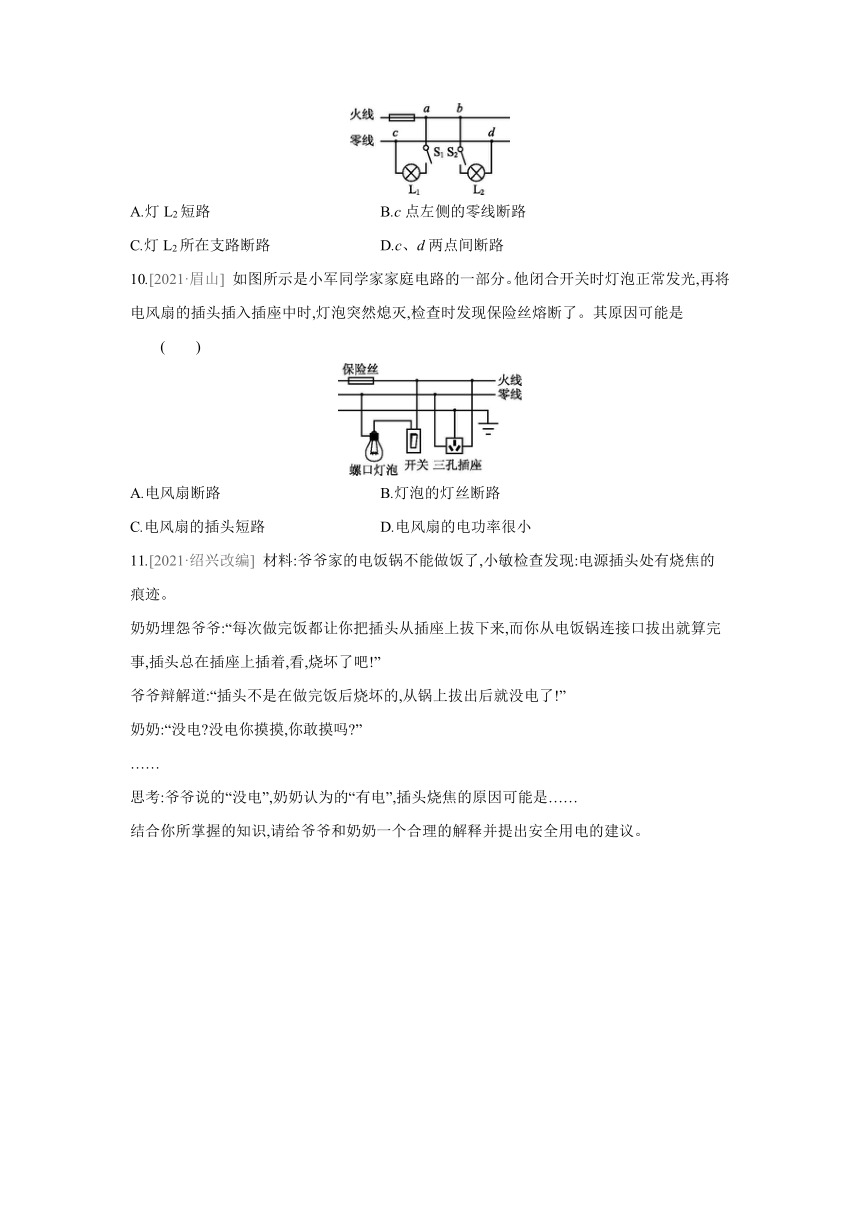

9.[2021·营口] 如图所示的电路是家庭电路的一部分,电工师傅按下面的顺序进行检测:①闭合S1,灯L1亮;②再闭合S2,灯L1亮,灯L2不亮;③用测电笔测a、b、c、d四个接线点,只有测c点时氖管不发光。若电路中只有一处故障,则故障可能是 (　　)
A.灯L2短路 B.c点左侧的零线断路
C.灯L2所在支路断路 D.c、d两点间断路
10.[2021·眉山] 如图所示是小军同学家家庭电路的一部分。他闭合开关时灯泡正常发光,再将电风扇的插头插入插座中时,灯泡突然熄灭,检查时发现保险丝熔断了。其原因可能是 (　　)
A.电风扇断路 B.灯泡的灯丝断路
C.电风扇的插头短路 D.电风扇的电功率很小
11.[2021·绍兴改编] 材料:爷爷家的电饭锅不能做饭了,小敏检查发现:电源插头处有烧焦的痕迹。
奶奶埋怨爷爷:“每次做完饭都让你把插头从插座上拔下来,而你从电饭锅连接口拔出就算完事,插头总在插座上插着,看,烧坏了吧!”
爷爷辩解道:“插头不是在做完饭后烧坏的,从锅上拔出后就没电了!”
奶奶:“没电 没电你摸摸,你敢摸吗 ”
……
思考:爷爷说的“没电”,奶奶认为的“有电”,插头烧焦的原因可能是……
结合你所掌握的知识,请给爷爷和奶奶一个合理的解释并提出安全用电的建议。
答案
章末复习(三)
知识梳理
①220　②电能表　③大　④低　⑤零　⑥火　
⑦零　⑧火　⑨火　⑩火线和零线　高值电阻
笔尾　笔尖　总功率　火线　
不高于　切断电源　
低压带电体　高压带电体
图说教材
(1)220　不可以　并　(2)闸刀开关和熔断器　
过载或短路　(3)笔尾　笔尖　火线
(4)火　零　串　火　(5)过载　总功率　220　P=UI　总电流　
(6)切断电源　导体　触电
易错辨析
1.×,一般情况下,不高于36 V的电压对人体才是安全的
2.×,使用测电笔时,手要接触测电笔的金属体笔尾,这样测电笔才能正常工作,但不能接触金属体笔尖
3.×,控制灯泡的开关应安装在火线和灯泡之间
4.×,若把用电器的三脚插头改为两脚插头接在两孔插座上使用,当用电器金属外壳带电时,不能将电导向大地,易引发触电事故
5.×,灯泡与控制它的开关是串联连接的
6.×,生活用水一般是导体,用湿手接触照明电路中的开关,易引发触电事故
7.×,有金属外壳的用电器,其金属外壳一定要通过地线接地,这样当用电器的金属外壳带电时,能防止发生触电事故
8.×,用铜丝或铝丝代替熔丝后,熔断器不能起到保护电路的作用
9.×,家庭电路中空气开关跳闸,是由于电路中电流过大造成的,其原因可能是发生短路,也可能是用电器的总功率过大
10.×,空气开关跳闸的原因可能是电路发生短路,也可能是电路中同时工作的用电器总功率过大,要排除故障后才能闭合
11.×,家用电器发生火灾时,要先切断电源,再灭火
中考链接
1.C　 保险丝盒该接在火线上,一旦有危险发生,熔断后断开火线,故A正确;两孔插座接法错误,左端导线应接在零线上,故B正确;电灯开关安装在零线上,当开关断开时,灯泡与火线是连通的,人接触灯泡时容易发生触电事故,不符合安全常识,故C错误;有金属外壳的用电器,其金属外壳一定要通过三脚插头接地,以防用电器外壳带电,会危及人身安全。
2.图丙　图丙　图丙　 两管内保险丝的材料相同,长度相同,粗细不同,越细的电阻越大,即图丙保险丝的电阻大;当乙、丙两保险管通过相同的电流时,根据P=I2R可知,图丙保险丝的热功率大,相同时间内,根据Q=I2Rt可知,图丙保险丝产生的热量多,温度更高,更容易熔断。
3.220　并联　火　 我国家庭电路的电压是220 V;电视机和电灯都属于家用电器,工作时互不影响,在家庭电路中都是并联的;控制电灯的开关接在火线上,在断开开关时,切断火线,操作更安全。
4.如图图所示
5.C　 测电笔由金属体笔尖、氖管、高阻值电阻、金属体笔尾等构成,在使用时,金属体笔尖接触被测物体,手指指尖接触金属体笔尾,在这种情况下,若笔尖接触的是火线,则火线、笔尖、氖管、高阻值电阻、笔尾、人体、大地构成通路,氖管发光,因高阻值电阻的存在,通过人体的电流很小,不会发生触电事故,故A正确;通常情况下,空气是不会导电的,但是人体在靠近高压带电体时,空气就可能被电流击穿成为导体,在带电体与人体之间形成电弧,使人发生电弧触电事故,故B正确;导线的绝缘皮损坏后,将可能导致火线与零线直接接触,形成短路事故,使电路中电流过大,甚至引发火灾,故C错误;有金属外壳的用电器要接地,其插头上标有“E”字样的导线与用电器金属外壳相连,将插头正确插入插座后,可以使用电器的金属外壳与大地相连,故D正确。
6.C　 湿抹布是导体,用湿抹布擦通电的插座时,容易发生触电事故,不能用湿抹布擦灰尘,故A错误;大功率或带有金属外壳的用电器,其金属外壳一定要接地,可防止金属外壳漏电时发生触电事故,所以插座内除了接火线和零线外,还要接地线,故B错误;为了安全,手机充电器使用后要拔离插座,故C正确;标有“220 V　3000 W”的电热水器属于大功率用电器,正常工作时的电流I==≈13.6 A>10 A,应该使用专用插座;若使用多孔插座,容易因电路中电流过大,引起火灾,故D错误。
7.电流　安全用电　 当家庭电路中同时使用几个大功率的用电器时,用电器总功率过大,根据公式P=UI,家庭电路电压U=220 V一定,所以用电功率P越大,电流I就会越大;为了用电安全,我们要树立节约用电,安全用电的意识。
8.C　 带有漏电保护器的总开关集成了空气开关和漏电保护器的功能,对电路起到短路、过载(用电器总功率过大)和漏电保护的作用。所以当有人触电、电路中出现短路、家用电器总功率过大时都会造成总开关出现“跳闸”现象。但测电笔笔尖接触火线,是为了辨别火线和零线,不会引起“跳闸”。
9.D　 闭合S1,灯L1亮,电路中有电流,说明电路为通路,从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路;再闭合S2,灯L2不亮,灯L2不亮的原因有两个:一个是断路、一个是短路,若灯L2短路时,电路的电流会很大,将保险丝烧断,灯泡L1也不会发光;用测电笔测a、b、c、d四个接线点,接触a、b、d三点时氖管均发光,说明这三点与火线之间是接通的;测电笔接触c点时不发光,说明c点与d点之间是断开的,所以故障是c、d两点间断路,故D正确。
10.C　 闭合开关时灯泡正常发光,再将电风扇的插头插入插座中时,灯泡突然熄灭,检查时发现保险丝熔断了,这说明电路中的电流过大;由于电风扇的功率不大,所以造成电流过大的原因不是总功率过大,故原因是电路出现了短路现象;开始时电路正常工作,将电风扇的插头插入插座中时电流过大,所以故障是电风扇的插头短路;电风扇断路、灯泡断路都不会引起电路中电流过大,故C正确。
11.爷爷和奶奶的说法都正确,只是角度不同,爷爷说的“没电”是指插头处电路断开,没有构成回路,所以没有电流;奶奶认为的“有电”是指有电压,当用手指触摸插头,可能导致火线—人体—大地构成回路,从而触电。
插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起的。
安全用电建议:①将插头插入插座时,手不要接触金属插脚;②绝缘层老化及时更换导线;③不要用潮湿的手触摸电器、插座和普通开关;④用电器使用后要及时拔下插头;⑤定期检查用电器和线路等。
