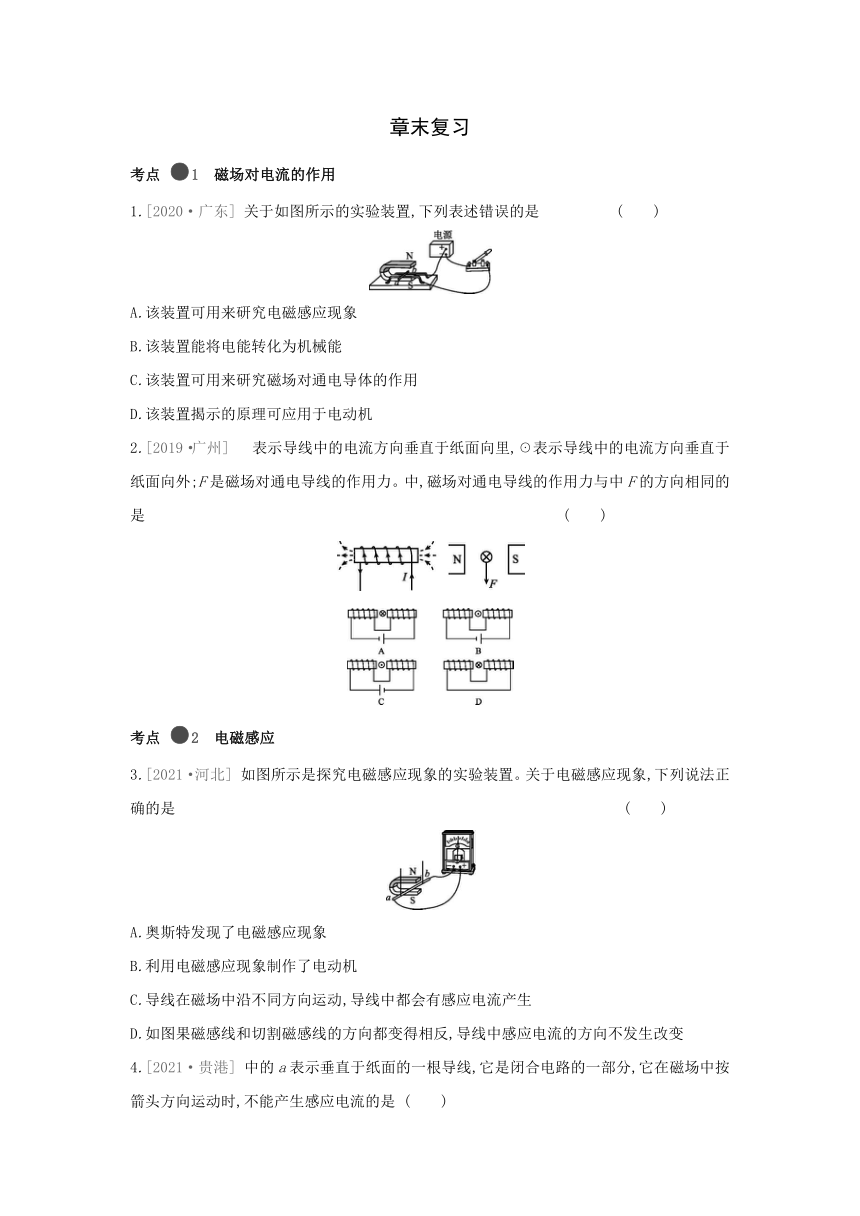

章末复习
考点 ●1 磁场对电流的作用
1.[2020·广东] 关于如图所示的实验装置,下列表述错误的是 ( )
A.该装置可用来研究电磁感应现象
B.该装置能将电能转化为机械能
C.该装置可用来研究磁场对通电导体的作用
D.该装置揭示的原理可应用于电动机
2.[2019·广州] 表示导线中的电流方向垂直于纸面向里,☉表示导线中的电流方向垂直于纸面向外;F是磁场对通电导线的作用力。中,磁场对通电导线的作用力与中F的方向相同的是 ( )
考点 ●2 电磁感应
3.[2021·河北] 如图所示是探究电磁感应现象的实验装置。关于电磁感应现象,下列说法正确的是 ( )
A.奥斯特发现了电磁感应现象
B.利用电磁感应现象制作了电动机
C.导线在磁场中沿不同方向运动,导线中都会有感应电流产生
D.如图果磁感线和切割磁感线的方向都变得相反,导线中感应电流的方向不发生改变

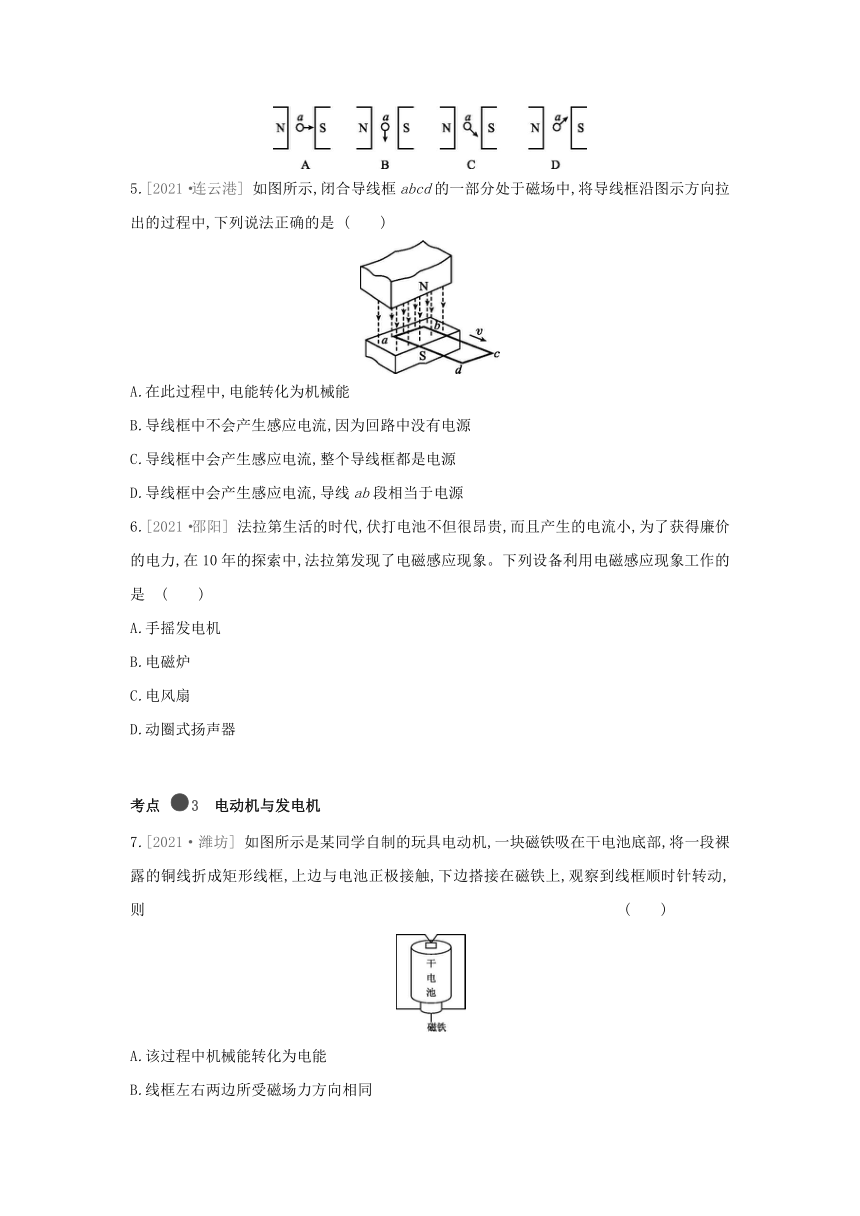

4.[2021·贵港] 中的a表示垂直于纸面的一根导线,它是闭合电路的一部分,它在磁场中按箭头方向运动时,不能产生感应电流的是 ( )
5.[2021·连云港] 如图所示,闭合导线框abcd的一部分处于磁场中,将导线框沿图示方向拉出的过程中,下列说法正确的是 ( )
A.在此过程中,电能转化为机械能
B.导线框中不会产生感应电流,因为回路中没有电源
C.导线框中会产生感应电流,整个导线框都是电源
D.导线框中会产生感应电流,导线ab段相当于电源
6.[2021·邵阳] 法拉第生活的时代,伏打电池不但很昂贵,而且产生的电流小,为了获得廉价的电力,在10年的探索中,法拉第发现了电磁感应现象。下列设备利用电磁感应现象工作的是 ( )
A.手摇发电机
B.电磁炉
C.电风扇
D.动圈式扬声器
考点 ●3 电动机与发电机
7.[2021·潍坊] 如图所示是某同学自制的玩具电动机,一块磁铁吸在干电池底部,将一段裸露的铜线折成矩形线框,上边与电池正极接触,下边搭接在磁铁上,观察到线框顺时针转动,则 ( )
A.该过程中机械能转化为电能
B.线框左右两边所受磁场力方向相同
C.若仅调换电池两极,线框将逆时针转动
D.若仅调换磁铁两极,线框仍顺时针转动

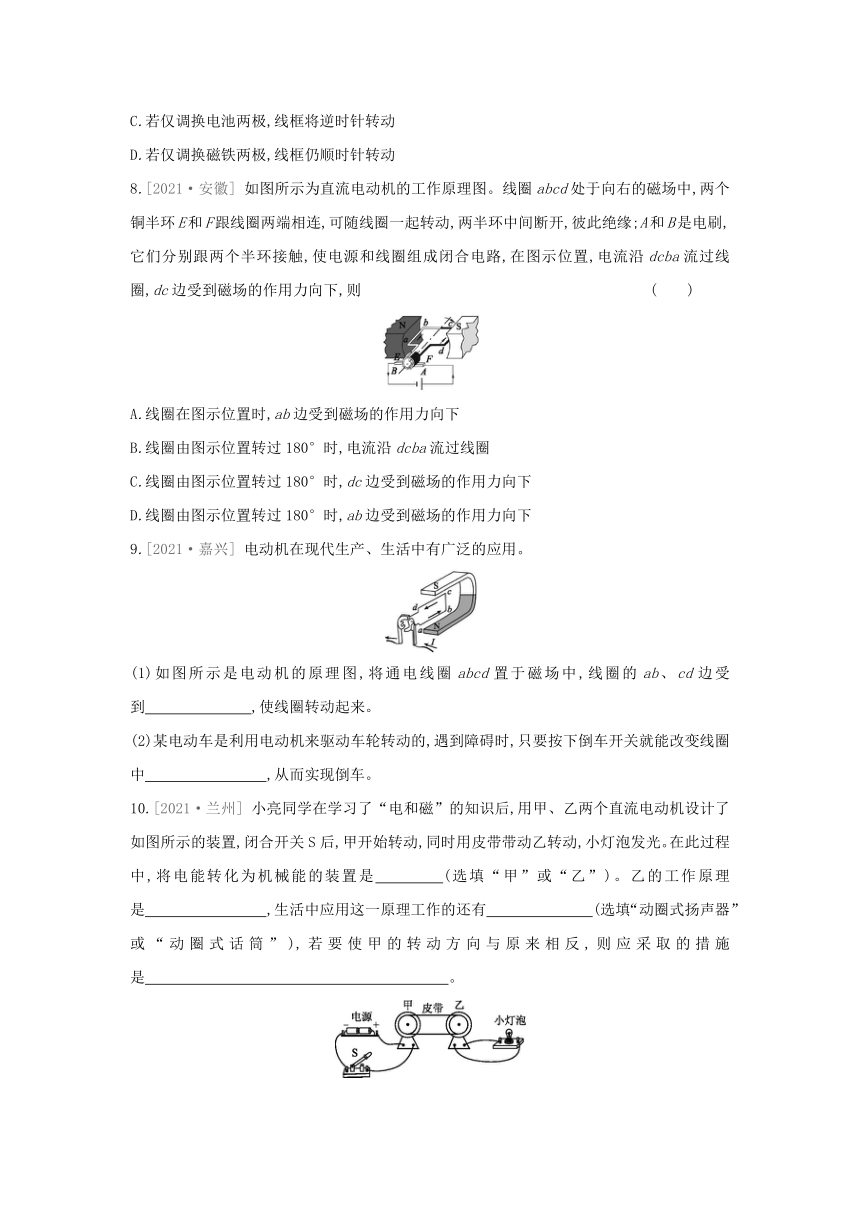

8.[2021·安徽] 如图所示为直流电动机的工作原理图。线圈abcd处于向右的磁场中,两个铜半环E和F跟线圈两端相连,可随线圈一起转动,两半环中间断开,彼此绝缘;A和B是电刷,它们分别跟两个半环接触,使电源和线圈组成闭合电路,在图示位置,电流沿dcba流过线圈,dc边受到磁场的作用力向下,则 ( )
A.线圈在图示位置时,ab边受到磁场的作用力向下
B.线圈由图示位置转过180°时,电流沿dcba流过线圈
C.线圈由图示位置转过180°时,dc边受到磁场的作用力向下
D.线圈由图示位置转过180°时,ab边受到磁场的作用力向下
9.[2021·嘉兴] 电动机在现代生产、生活中有广泛的应用。
(1)如图所示是电动机的原理图,将通电线圈abcd置于磁场中,线圈的ab、cd边受到 ,使线圈转动起来。
(2)某电动车是利用电动机来驱动车轮转动的,遇到障碍时,只要按下倒车开关就能改变线圈中 ,从而实现倒车。
10.[2021·兰州] 小亮同学在学习了“电和磁”的知识后,用甲、乙两个直流电动机设计了如图所示的装置,闭合开关S后,甲开始转动,同时用皮带带动乙转动,小灯泡发光。在此过程中,将电能转化为机械能的装置是 (选填“甲”或“乙”)。乙的工作原理是 ,生活中应用这一原理工作的还有 (选填“动圈式扬声器”或“动圈式话筒”),若要使甲的转动方向与原来相反,则应采取的措施是 。
考点 ●4 重点实验
11.[2018·泰州] 如图所示,导体棒AB放在处于蹄形磁铁磁场中的水平金属导轨上。
(1)接通电源,这时会看到导体AB运动起来,这表明 有力的作用。
(2)保持磁场方向不变,改变导体AB中的电流方向,导体AB的运动方向 (选填“不变”或“改变”)。
(3)通电后导体AB运动的过程中,是把 能转化为 能的过程。
12.[2021·长春] 如图所示,在“探究什么情况下磁可以生电”的实验中:
(1)请在图甲中标出经过A点的磁感线的方向。
(2)如图图乙所示,将闭合电路中的导线ab放在蹄形磁铁的磁场中,导线ab左右运动时,灵敏电流计的指针 。这一过程中,该装置将 转化为电能。这一现象在生活中的应用有 。
答案
章末复习（二）
中考链接
1.A 图中装置不能用来研究电磁感应现象,故A错误,符合题意;该装置实验过程中将电能转化为机械能,故B正确,不符合题意;图中的装置可以研究磁场对通电导体的作用力,故C正确,不符合题意;通电导体在磁场中受力是电动机的原理,故D正确,不符合题意。
2.B A图,根据右手螺旋定则可以判断左侧通电螺线管的左端是N极、右端是S极,右侧通电螺线管的左端是N极、右端是S极,和题干中的磁极比对可知,导体中的电流方向不变,导体所在位置的磁场方向改变,所以磁场对通电导线的作用力方向改变,故不符合题意;B图,根据右手螺旋定则可以判断左侧通电螺线管的左端是N极、右端是S极,右侧通电螺线管的左端是N极、右端是S极,和题干中的磁极比对可知,导体中的电流方向改变,导体所在位置的磁场方向改变,所以磁场对通电导线的作用力方向不变,故符合题意;C图,根据右手螺旋定则可以判断左侧通电螺线管的左端是S极、右端是N极,右侧通电螺线管的左端是S极、右端是N极,和题干中的磁极比对可知,导体中的电流方向改变,导体所在位置的磁场方向不变,所以磁场对通电导线的作用力方向改变,故不符合题意;D图电路中没有电源,螺线管不会有磁性,螺线管对通电导体不会产生力的作用,故不符合题意。
3.D 奥斯特发现了电流的磁效应,法拉第发现了电磁感应现象,故A错误;人们利用电磁感应现象制作了发电机,故B错误;闭合电路的一部分导体在磁场中做切割磁感线运动时,才会有感应电流产生,故C错误;感应电流的方向与导体运动的方向和磁场的方向有关,若磁感线和切割磁感线的方向都变得相反,则导线中感应电流的方向不发生改变,故D正确。
4.A 由题知,图A导体是闭合电路中的导体,但导体没有做切割磁感线运动,不会产生感应电流,故A正确。
5.D
6.A
7.C 玩具电动机在通电后会消耗电能,电能转化为机械能,故A错误;线框左右两边导线的电流方向相同,磁场方向不同,所以受到的磁场力方向不相同,故B错误;若仅调换电池两极,磁场的方向不变,电流的方向改变,则磁场力的方向改变,线框将逆时针转动,故C正确;若仅调换磁铁两极,磁场的方向改变,电流方向不变,线框将逆时针转动,故D错误。
8.D 图示位置,电流沿dcba流过线圈,dc边受到磁场的作用力向下,ab边与dc边中电流方向相反,磁场方向相同,所以ab边受到磁场的作用力向上,故A错误;线圈由图示位置转过180°时,ab转到右侧,dc转到左侧,线圈中电流沿abcd流过线圈,故B错误;磁场方向不变,此时dc边电流方向与图示中dc边电流方向相反,所以dc边受到磁场力的作用方向向上,故C错误;ab边电流方向与图示中ab边电流方向相反,所以ab边受到磁场的作用力向下,故D正确。
9.(1)力的作用 (2)电流的方向
(1)将通电线圈abcd置于磁场中,线圈的ab、cd边在磁场中受到力的作用,使线圈转动起来。
(2)某电动车是利用电动机来驱动车轮转动的,遇到障碍时,磁场的方向不变,只要按下倒车开关就能改变线圈中电流的方向,从而改变磁场力的方向,来实现倒车。
10.甲 电磁感应现象 动圈式话筒
将电源的正负极对调
闭合开关S后,电源与甲电动机接通,电流通过甲电动机的线圈,线圈在磁场中受力而转动,将电能转化为机械能;甲电动机带动乙电动机一起转动,乙电动机内部的线圈在磁场中切割磁感线,产生感应电流,小灯泡发光,此时乙电动机相当于发电机,将机械能转化为电能,其工作原理是电磁感应现象;“动圈式话筒”的原理是电磁感应现象,“动圈式扬声器”的原理是通电导体在磁场中受力而运动;通电导体在磁场中的受力方向与电流的方向和磁场的方向有关,将电源正负极对调,电流方向改变,甲电动机转动的方向改变。
11.(1)磁场对通电导体
(2)改变
(3)电 机械
(1)接通电源,这时会看到导体AB运动起来,说明磁场对通电导体有力的作用。
(2)通电导体在磁场中受力的方向与电流方向和磁场方向有关,只要其中一个因素改变,导体的受力方向就会改变;所以保持磁场方向不变,改变导体AB中的电流方向,导体AB的运动方向改变。
(3)通电后导体AB运动的过程中,将电能转化为导体的机械能。
12.(1)如图图所示
(2)发生偏转 机械能 发电机
