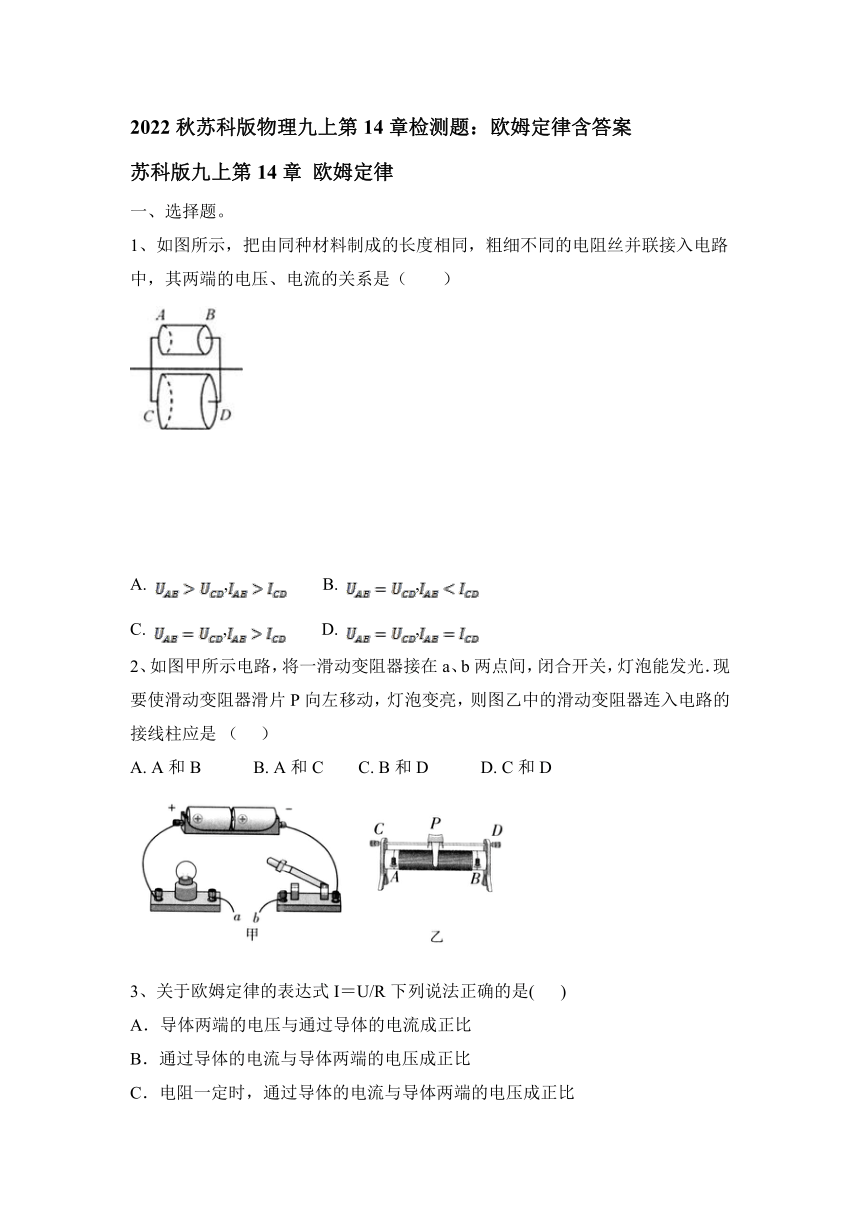

2022秋苏科版物理九上第14章检测题：欧姆定律 含答案

2022秋苏科版物理九上第14章检测题：欧姆定律含答案
苏科版九上第14章 欧姆定律
一、选择题。
1、如图所示，把由同种材料制成的长度相同，粗细不同的电阻丝并联接入电路中，其两端的电压、电流的关系是（　　）
A. , B. ,
C. , D. ,
2、如图甲所示电路，将一滑动变阻器接在a、b两点间，闭合开关，灯泡能发光．现要使滑动变阻器滑片P向左移动，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是 （ ）
A. A和B B. A和C C. B和D D. C和D
3、关于欧姆定律的表达式I＝U/R下列说法正确的是( )
A．导体两端的电压与通过导体的电流成正比
B．通过导体的电流与导体两端的电压成正比
C．电阻一定时，通过导体的电流与导体两端的电压成正比

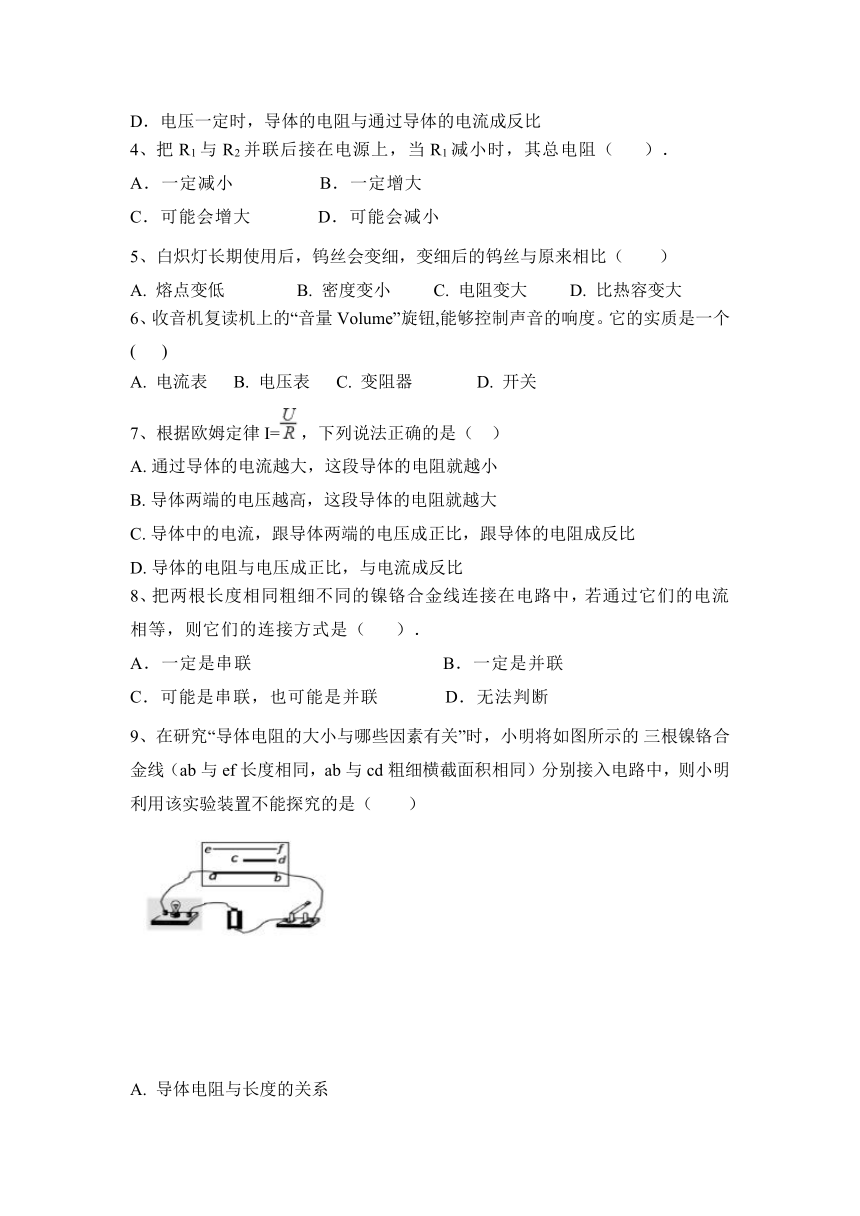

D．电压一定时，导体的电阻与通过导体的电流成反比
4、把R1与R2并联后接在电源上，当R1减小时，其总电阻（ ）．
A．一定减小 B．一定增大
C．可能会增大 D．可能会减小
5、白炽灯长期使用后，钨丝会变细，变细后的钨丝与原来相比（　　）
A. 熔点变低 B. 密度变小 C. 电阻变大 D. 比热容变大
6、收音机复读机上的“音量Volume”旋钮,能够控制声音的响度。它的实质是一个( )
A. 电流表 B. 电压表 C. 变阻器 D. 开关
7、根据欧姆定律I=，下列说法正确的是（ ）
A. 通过导体的电流越大，这段导体的电阻就越小
B. 导体两端的电压越高，这段导体的电阻就越大
C. 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
D. 导体的电阻与电压成正比，与电流成反比
8、把两根长度相同粗细不同的镍铬合金线连接在电路中，若通过它们的电流相等，则它们的连接方式是（ ）．
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
9、在研究“导体电阻的大小与哪些因素有关”时，小明将如图所示的 三根镍铬合金线（ab与ef长度相同，ab与cd粗细横截面积相同）分别接入电路中，则小明利用该实验装置不能探究的是（　　）
A. 导体电阻与长度的关系
B. 导体电阻与材料的关系
C. 导体电阻与横截面积的关系
D. 导体电阻与长度、横截面积的关系
10、在“用滑动变阻器改变通过小灯泡的电流”的实验中，对于连接实验电路的注意事项，不必要的一项是（ ）
A. 连入变阻器时，应使滑片位于变阻器阻值最大的位置
B. 开关、电流表应接在靠近电源正极的一端
C. 连接电路时，应将开关断开
D. 电流表应与灯泡串联，并使它的正接线柱连接电源的正极
11、根据欧姆定律公式，可变形得到R=。对此，下列说法中正确的是（ ）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流强度成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
12、如图所示的电路，R1=2R2，电流表在A、B两处测得的电流分别为IA和IB，则（ ）．
A．IA=IB B．IA=IB C．IA=IB D．IA=IB
13、如图所示，小强看见电工师傅剪掉的铜线中，线芯中甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，丁是有多根细铜丝组成，但整砸线和丙一样粗，也和丙一样长，这四根导线电阻最大的是（ ）
A. 丁 B. 丙 C. 乙 D. 甲
14、滑动变阻器的铭牌上标有“50Ω 1 A”字样，下列说法正确的是（　）
A. 该滑动变阻器电阻的变化范围是
B. 该滑动变阻器只能接入的电阻
C. 允许通过该滑动变阻器的最小电流是1A
D. 允许通过该滑动变阻器的电流只能是1A
15、在某一温度下，连接在电路中的两段导体甲和乙的电流与其两端电压的关系如图所示，由图中信息可知( )
A．甲导体的电阻为10 Ω
B．乙导体的电阻为5 Ω
C．甲导体两端电压为3 V时，通过甲导体的电流为0.3 A
D．通过乙导体的电流为0.2 A时，乙导体两端电压为2 V
二、填空题。
16、电阻是导体本身的一种____________，它的大小决定于导体本身的___________和___________，___________以及温度。

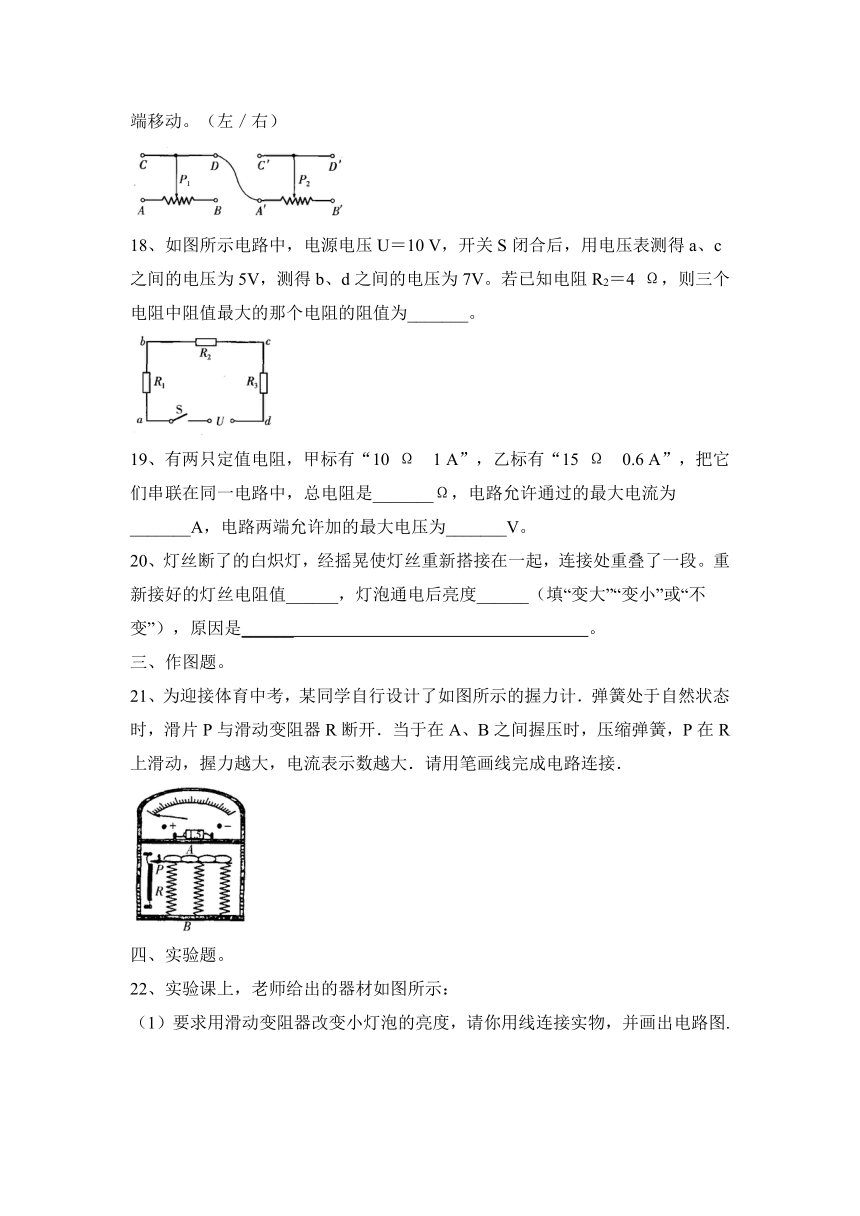

17、将两个滑动变阻器按如图所示的方法串联起来，若将A、D'两个接线柱接入电路中，要使电路中电流变小，滑片P1应向_______端移动，滑片P2应向_______端移动。（左／右）
18、如图所示电路中，电源电压U＝10 V，开关S闭合后，用电压表测得a、c之间的电压为5V，测得b、d之间的电压为7V。若已知电阻R2＝4 Ω，则三个电阻中阻值最大的那个电阻的阻值为_______。
19、有两只定值电阻，甲标有“10 Ω　1 A”，乙标有“15 Ω　0.6 A”，把它们串联在同一电路中，总电阻是_______Ω，电路允许通过的最大电流为_______A，电路两端允许加的最大电压为_______V。
20、灯丝断了的白炽灯，经摇晃使灯丝重新搭接在一起，连接处重叠了一段。重新接好的灯丝电阻值______，灯泡通电后亮度______（填“变大”“变小”或“不变”），原因是______ 。
三、作图题。
21、为迎接体育中考，某同学自行设计了如图所示的握力计．弹簧处于自然状态时，滑片P与滑动变阻器R断开．当于在A、B之间握压时，压缩弹簧，P在R上滑动，握力越大，电流表示数越大．请用笔画线完成电路连接．
四、实验题。
22、实验课上，老师给出的器材如图所示：
（1）要求用滑动变阻器改变小灯泡的亮度，请你用线连接实物，并画出电路图.
（2）开关闭合前，滑动变阻器的滑动片P应滑到_____端.
（3）想使小灯泡变亮，滑片应向_____端滑动，这时电流表的示数将_____。
五、计算题。
23、如图所示，将R1、R2、R3并联接到电路中，已知R3＝30 Ω，干路电流是通过电阻R1的电流的7倍，R2中的电流是R1中电流的4倍，求R1和R2的阻值。
2022秋苏科版物理九上第14章检测题：欧姆定律含答案
苏科版九上第14章 欧姆定律
一、选择题。
1、如图所示，把由同种材料制成的长度相同，粗细不同的电阻丝并联接入电路中，其两端的电压、电流的关系是（　　）
A. , B. ,
C. , D. ,
【答案】B
2、如图甲所示电路，将一滑动变阻器接在a、b两点间，闭合开关，灯泡能发光．现要使滑动变阻器滑片P向左移动，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是 （ ）
A. A和B B. A和C C. B和D D. C和D
【答案】B
3、关于欧姆定律的表达式I＝U/R下列说法正确的是( )
A．导体两端的电压与通过导体的电流成正比
B．通过导体的电流与导体两端的电压成正比
C．电阻一定时，通过导体的电流与导体两端的电压成正比
D．电压一定时，导体的电阻与通过导体的电流成反比
【答案】 C
4、把R1与R2并联后接在电源上，当R1减小时，其总电阻（ ）．
A．一定减小 B．一定增大
C．可能会增大 D．可能会减小
【答案】D
5、白炽灯长期使用后，钨丝会变细，变细后的钨丝与原来相比（　　）
A. 熔点变低 B. 密度变小 C. 电阻变大 D. 比热容变大
【答案】C
6、收音机复读机上的“音量Volume”旋钮,能够控制声音的响度。它的实质是一个( )
A. 电流表 B. 电压表 C. 变阻器 D. 开关
【答案】C
7、根据欧姆定律I=，下列说法正确的是（ ）
A. 通过导体的电流越大，这段导体的电阻就越小
B. 导体两端的电压越高，这段导体的电阻就越大
C. 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
D. 导体的电阻与电压成正比，与电流成反比
【答案】C
8、把两根长度相同粗细不同的镍铬合金线连接在电路中，若通过它们的电流相等，则它们的连接方式是（ ）．
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
【答案】A
9、在研究“导体电阻的大小与哪些因素有关”时，小明将如图所示的 三根镍铬合金线（ab与ef长度相同，ab与cd粗细横截面积相同）分别接入电路中，则小明利用该实验装置不能探究的是（　　）
A. 导体电阻与长度的关系
B. 导体电阻与材料的关系
C. 导体电阻与横截面积的关系
D. 导体电阻与长度、横截面积的关系
【答案】B
10、在“用滑动变阻器改变通过小灯泡的电流”的实验中，对于连接实验电路的注意事项，不必要的一项是（ ）
A. 连入变阻器时，应使滑片位于变阻器阻值最大的位置
B. 开关、电流表应接在靠近电源正极的一端
C. 连接电路时，应将开关断开
D. 电流表应与灯泡串联，并使它的正接线柱连接电源的正极
【答案】B
11、根据欧姆定律公式，可变形得到R=。对此，下列说法中正确的是（ ）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流强度成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
【答案】D
12、如图所示的电路，R1=2R2，电流表在A、B两处测得的电流分别为IA和IB，则（ ）．
A．IA=IB B．IA=IB C．IA=IB D．IA=IB
【答案】C
13、如图所示，小强看见电工师傅剪掉的铜线中，线芯中甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，丁是有多根细铜丝组成，但整砸线和丙一样粗，也和丙一样长，这四根导线电阻最大的是（ ）
A. 丁 B. 丙 C. 乙 D. 甲
【答案】D
14、滑动变阻器的铭牌上标有“50Ω 1 A”字样，下列说法正确的是（　）
A. 该滑动变阻器电阻的变化范围是
B. 该滑动变阻器只能接入的电阻
C. 允许通过该滑动变阻器的最小电流是1A
D. 允许通过该滑动变阻器的电流只能是1A
【答案】A
15、在某一温度下，连接在电路中的两段导体甲和乙的电流与其两端电压的关系如图所示，由图中信息可知( )
A．甲导体的电阻为10 Ω
B．乙导体的电阻为5 Ω
C．甲导体两端电压为3 V时，通过甲导体的电流为0.3 A
D．通过乙导体的电流为0.2 A时，乙导体两端电压为2 V
【答案】D
二、填空题。
16、电阻是导体本身的一种____________，它的大小决定于导体本身的___________和___________，___________以及温度。
【答案】 性质；材料；长度；横截面积
17、将两个滑动变阻器按如图所示的方法串联起来，若将A、D'两个接线柱接入电路中，要使电路中电流变小，滑片P1应向_______端移动，滑片P2应向_______端移动。（左／右）
【答案】右 右
18、如图所示电路中，电源电压U＝10 V，开关S闭合后，用电压表测得a、c之间的电压为5V，测得b、d之间的电压为7V。若已知电阻R2＝4 Ω，则三个电阻中阻值最大的那个电阻的阻值为_______。
【答案】10 Ω
19、有两只定值电阻，甲标有“10 Ω　1 A”，乙标有“15 Ω　0.6 A”，把它们串联在同一电路中，总电阻是_______Ω，电路允许通过的最大电流为_______A，电路两端允许加的最大电压为_______V。
【答案】25　0.6　15
20、灯丝断了的白炽灯，经摇晃使灯丝重新搭接在一起，连接处重叠了一段。重新接好的灯丝电阻值______，灯泡通电后亮度______（填“变大”“变小”或“不变”），原因是______。
【答案】变小 变大
根据P=，因电压一定，灯丝电阻减小，灯泡的实际功率变大
三、作图题。
21、为迎接体育中考，某同学自行设计了如图所示的握力计．弹簧处于自然状态时，滑片P与滑动变阻器R断开．当于在A、B之间握压时，压缩弹簧，P在R上滑动，握力越大，电流表示数越大．请用笔画线完成电路连接．
【答案】连接电路如图所示：
四、实验题。
22、实验课上，老师给出的器材如图所示：
（1）要求用滑动变阻器改变小灯泡的亮度，请你用线连接实物，并画出电路图.
（2）开关闭合前，滑动变阻器的滑动片P应滑到_____端.
（3）想使小灯泡变亮，滑片应向_____端滑动，这时电流表的示数将_____。
【答案】 (1)如图所示：
(2)B （3）A 变大
五、计算题。
23、如图所示，将R1、R2、R3并联接到电路中，已知R3＝30 Ω，干路电流是通过电阻R1的电流的7倍，R2中的电流是R1中电流的4倍，求R1和R2的阻值。
【答案】60Ω 15Ω
