沪科版物理九年级全册课课练：15.2　科学探究欧姆定律　第2课时　欧姆定律的简单应用（含答案）

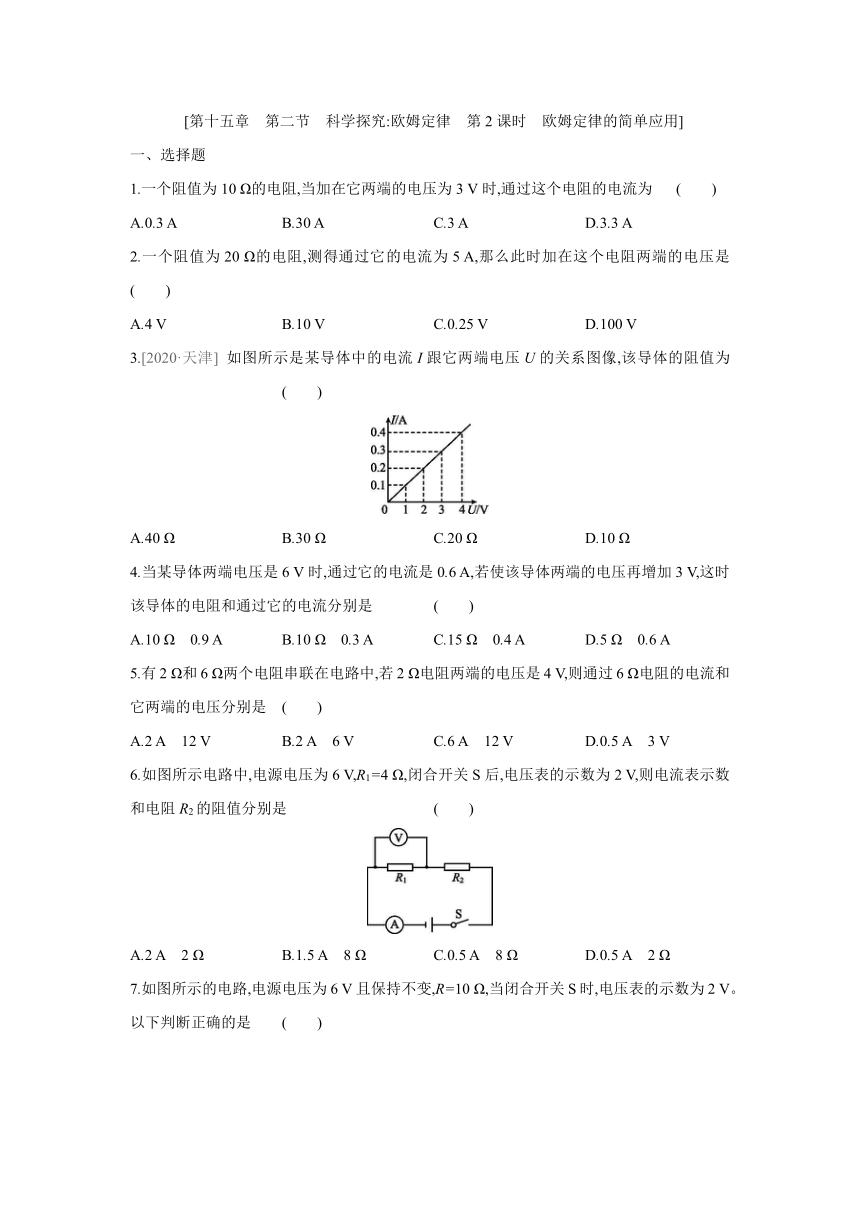

[第十五章　第二节　科学探究:欧姆定律　第2课时　欧姆定律的简单应用]
一、选择题
1.一个阻值为10 Ω的电阻,当加在它两端的电压为3 V时,通过这个电阻的电流为 (　　)
A.0.3 A B.30 A C.3 A D.3.3 A
2.一个阻值为20 Ω的电阻,测得通过它的电流为5 A,那么此时加在这个电阻两端的电压是 (　　)
A.4 V B.10 V C.0.25 V D.100 V
3.[2020·天津] 如图所示是某导体中的电流I跟它两端电压U的关系图像,该导体的阻值为 (　　)
A.40 Ω B.30 Ω C.20 Ω D.10 Ω
4.当某导体两端电压是6 V时,通过它的电流是0.6 A,若使该导体两端的电压再增加3 V,这时该导体的电阻和通过它的电流分别是 (　　)
A.10 Ω　0.9 A B.10 Ω　0.3 A C.15 Ω　0.4 A D.5 Ω　0.6 A
5.有2 Ω和6 Ω两个电阻串联在电路中,若2 Ω电阻两端的电压是4 V,则通过6 Ω电阻的电流和它两端的电压分别是 (　　)
A.2 A　12 V B.2 A　6 V C.6 A　12 V D.0.5 A　3 V
6.如图所示电路中,电源电压为6 V,R1=4 Ω,闭合开关S后,电压表的示数为2 V,则电流表示数和电阻R2的阻值分别是 (　　)
A.2 A　2 Ω B.1.5 A　8 Ω C.0.5 A　8 Ω D.0.5 A　2 Ω
7.如图所示的电路,电源电压为6 V且保持不变,R=10 Ω,当闭合开关S时,电压表的示数为2 V。以下判断正确的是 (　　)
A.通过电阻R的电流是0.6 A
B.电阻R两端的电压是2 V
C.通过灯泡L的电流是0.2 A
D.灯泡L两端的电压是2 V
8.如图所示,电阻R1=10 Ω,电源电压保持不变,闭合开关后电流表A1的示数为0.6 A,A的示数为0.9 A,则R2的阻值为 (　　)
A.30 Ω B.20 Ω C.10 Ω D.5 Ω
二、填空题
9.[2020·临沂] 当某导体两端的电压为6 V时,通过它的电流为0.4 A,当该导体两端电压为3 V时,通过它的电流为　　　　A;当该导体两端电压为0 V时,它的电阻为　　　　Ω。
10.在探究电流与电压的关系实验中,电流表的示数为0.2 A,电压表的指针位置如图所示,则电压表的示数为　　　　V,电阻的阻值为　　　　Ω。
11.如图所示,电源电压U=10 V,定值电阻R=20 Ω,闭合开关S,电压表的示数是6 V,则电阻R两端的电压是　 　V,通过小灯泡的电流是　 　A,此时小灯泡的电阻是　　　Ω。
12.如图所示电路中,电源电压为3 V,电灯L1的电阻R1=30 Ω,当开关S闭合时,电流表的读数是0.3 A。则通过电灯L1的电流为　　　　,电灯L2的阻值R2为　　　　。(不计温度对灯丝电阻的影响)
13.[2019·丹东] 如图所示是电阻R和灯泡L的I-U图像,若电阻R和灯泡L串联接在某一电源上时,电路中的电流为0.6 A,则电源电压为　　　　V;若将电阻R和灯泡L并联接在电压为6 V的电源上,此时灯L的电阻为　　　Ω,干路电流为　　　A。
14.在如图甲所示的电路中,当开关S从接2转到接1时,根据电流表和电压表对应的示数,在U-I坐标系中描绘了相对应的坐标点,如图图乙所示,则电源电压是　　　　,电阻R1的阻值是　　　　,电阻R2的阻值是　　　　。
三、计算题
15.[2020·吉林] 如图所示,电源电压不变,R2的电阻为20 Ω,闭合开关后,电压表的示数为2 V,电流表的示数为0.2 A。求:
(1)R1的电阻。
(2)电源电压。
16.如图所示,电源电压不变,R1的电阻是30 Ω,R2的电阻是20 Ω,闭合开关S、断开开关S1时,电流表的示数是0.3 A。求:
(1)电源电压。
(2)开关S、S1都闭合时电流表的示数。
17.如图甲所示电路,当开关S闭合后,两电流表的指针偏转角度均如图图乙所示。已知灯L1的阻值为10 Ω,请计算:
(1)电源电压U。
(2)灯L2的阻值。
(3)电路的总电阻。
答案
1.A　2.D　
3.D　 由图像可知,通过导体的电流I跟它两端的电压U成正比,则导体的电阻恒定,当导体两端的电压U=4 V时,通过的电流I=0.4 A,由I=可得,导体的电阻:R===10 Ω。
4.A　
5.A　 由题意可知,电阻R1=2 Ω和电阻R2=6 Ω串联,因串联电路中各处的电流相等,所以,通过电阻R2=6 Ω的电流:I2=I1===2 A,电阻R2两端的电压:U2=I2R2=2 A×6 Ω=12 V。
6.C
7.D　 由电路图可知,灯泡L与电阻R串联,电压表测灯泡L两端的电压,则灯泡L两端的电压是2 V,故D正确。因串联电路中总电压等于各分电压之和,所以,电阻R两端的电压:UR=U-UL=6 V-2 V=4 V,故B不正确。通过电阻R的电流:IR===0.4 A,故A不正确。因串联电路中各处的电流相等,所以,通过灯泡L的电流IL=IR=0.4 A,故C不正确。
8.B　 电阻R1两端的电压:U1=I1R1=0.6 A×10 Ω=6 V;由于是并联电路,U=U1=U2=6 V;通过电阻R2的电流:I2=I-I1=0.9 A-0.6 A=0.3 A,则电阻R2===20 Ω。
9.0.2　15　 (1)由欧姆定律I=可得导体的电阻:R===15 Ω。(2)因为电阻是导体本身的一种性质,与加在它两端的电压和通过的电流无关,所以导体两端的电压变为3 V时,通过导体的电流:I'===0.2 A;导体两端电压减小到0 V时,导体中的电流为0,但其电阻不变,仍为15 Ω。
10.2.4　12　 由图可知,电压表的量程为0~3 V,分度值为0.1 V,其示数为2.4 V,由I=可得,电阻的阻值:R===12 Ω。
11.4　0.2　30
12.0.1 A　15 Ω　 由电路图可知,两灯泡并联,电流表测干路电流。(1)因并联电路中各支路两端的电压相等且等于电源电压,所以,通过电灯L1的电流:I1===0.1 A;(2)因并联电路中干路电流等于各支路电流之和,所以,通过电灯L2的电流:I2=I-I1=0.3 A-0.1 A=0.2 A,则电灯L2的阻值:R2===15 Ω。
13.9　7.5　1.4　 串联电路中各处电流均相等,由图可知:当I=0.6 A时,UL=3 V,UR=6 V,故电源电压U=UL+UR=6 V+3 V=
9 V。若电阻R和灯泡L并联在6 V的电源上,则IR=0.6 A,IL=0.8 A,则干路电流为I'=IR+IL=0.6 A+0.8 A=1.4 A,RL===7.5 Ω。
14.6 V　10 Ω　20 Ω
15.由电路图可知,R1与R2串联,电流表A测电路中的电流,电压表测量电阻R1两端的电压。
(1)由I=得,R1的电阻为R1===10 Ω。
(2)由I=得,电阻R2两端的电压为U2=IR2=0.2 A×20 Ω=4 V,所以电源电压为U=U1+U2=2 V+4 V=6 V。
16.(1)当S闭合、S1断开时,只有R2接入电路,电源电压为U=I2R2=0.3 A×20 Ω=6 V。
(2)当S、S1都闭合时,R1、R2并联,电流表测量干路电流,通过R1的电流为I1===0.2 A,通过R2的电流仍为0.3 A,所以电流表的示数为I=I1+I2=0.2 A+0.3 A=0.5 A。
17.由电路图可知,两灯泡并联,电流表A1测L1支路的电流,电流表A2测干路电流。
(1)因并联电路中干路电流等于各支路电流之和,故电流表A2的示数应大于电流表A1的示数,所以,电流表A2的量程为0~3 A,分度值为0.1 A,示数为I=1.5 A,电流表A1的量程为0~0.6 A,分度值为0.02 A,示数为I1=0.3 A,则通过L2的电流为I2=I-I1=1.5 A-0.3 A=1.2 A;由I=可得电源电压:U=I1R1=0.3 A×10 Ω=3 V。
(2)灯L2的阻值:R2===2.5 Ω。
(3)电路的总电阻为R===2 Ω。
