沪科版物理九年级全册课课练：第十八章　电能从哪里来 章末复习（含答案）

章末复习
教材图片 图片解读
(1)太阳能电池板 　太阳能电池是将　　　　能转化成　　　　能的装置。由于太阳能属于　　　　(选填“可再生”或“不可再生”)能量,污染少,故太阳能的利用越来越受到人们的重视
(2)核能发电 　如图图所示是我国秦山核电站,它是利用铀原子核　　　　时释放出的　　　　来加热水,用水产生的高温、高压蒸汽推动蒸汽涡轮机转动,从而带动发电机转子转动,将核能最终转化为　　　　
(3)电磁感应现象 　将一根导体的两端用细导线悬挂起来,并与灵敏电流计、开关串联组成闭合电路。将导体放在蹄形磁体的磁场中,如图图所示。闭合开关后,若导体棒向左运动时灵敏电流计的指针向左偏转,则可采用　　　　或　　　　　　　　　的方法使灵敏电流计的指针向右偏转。当导体棒上下运动时,灵敏电流计的指针　　　　,是因为导体棒上下运动时　　　　　　　　　

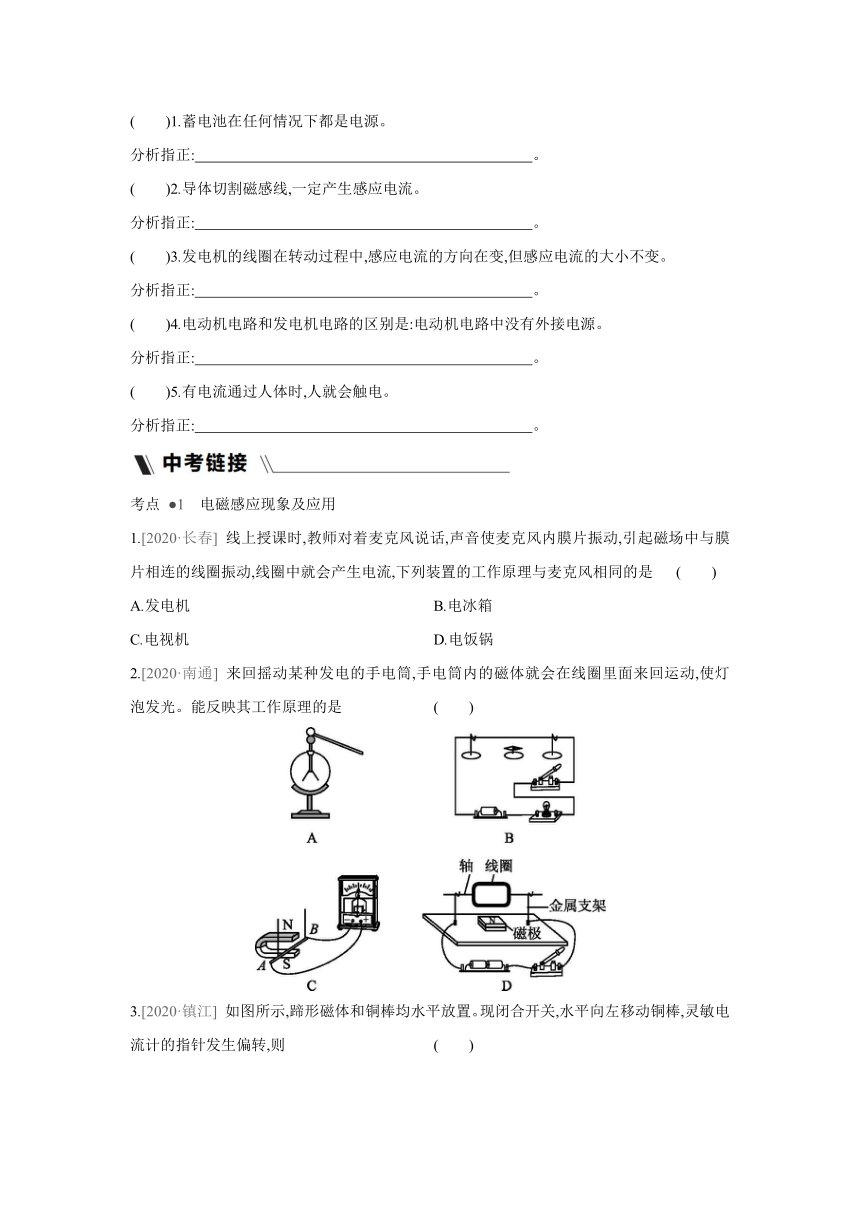

判断下列说法的正误,并对错误的说法分析指正。
(　　)1.蓄电池在任何情况下都是电源。
分析指正: 　 　。
(　　)2.导体切割磁感线,一定产生感应电流。
分析指正: 　 　。
(　　)3.发电机的线圈在转动过程中,感应电流的方向在变,但感应电流的大小不变。
分析指正: 　 　。
(　　)4.电动机电路和发电机电路的区别是:电动机电路中没有外接电源。
分析指正: 　 　。
(　　)5.有电流通过人体时,人就会触电。
分析指正: 　 　。
考点 ●1　电磁感应现象及应用
1.[2020·长春] 线上授课时,教师对着麦克风说话,声音使麦克风内膜片振动,引起磁场中与膜片相连的线圈振动,线圈中就会产生电流,下列装置的工作原理与麦克风相同的是 (　　)
A.发电机 B.电冰箱
C.电视机 D.电饭锅
2.[2020·南通] 来回摇动某种发电的手电筒,手电筒内的磁体就会在线圈里面来回运动,使灯泡发光。能反映其工作原理的是 (　　)

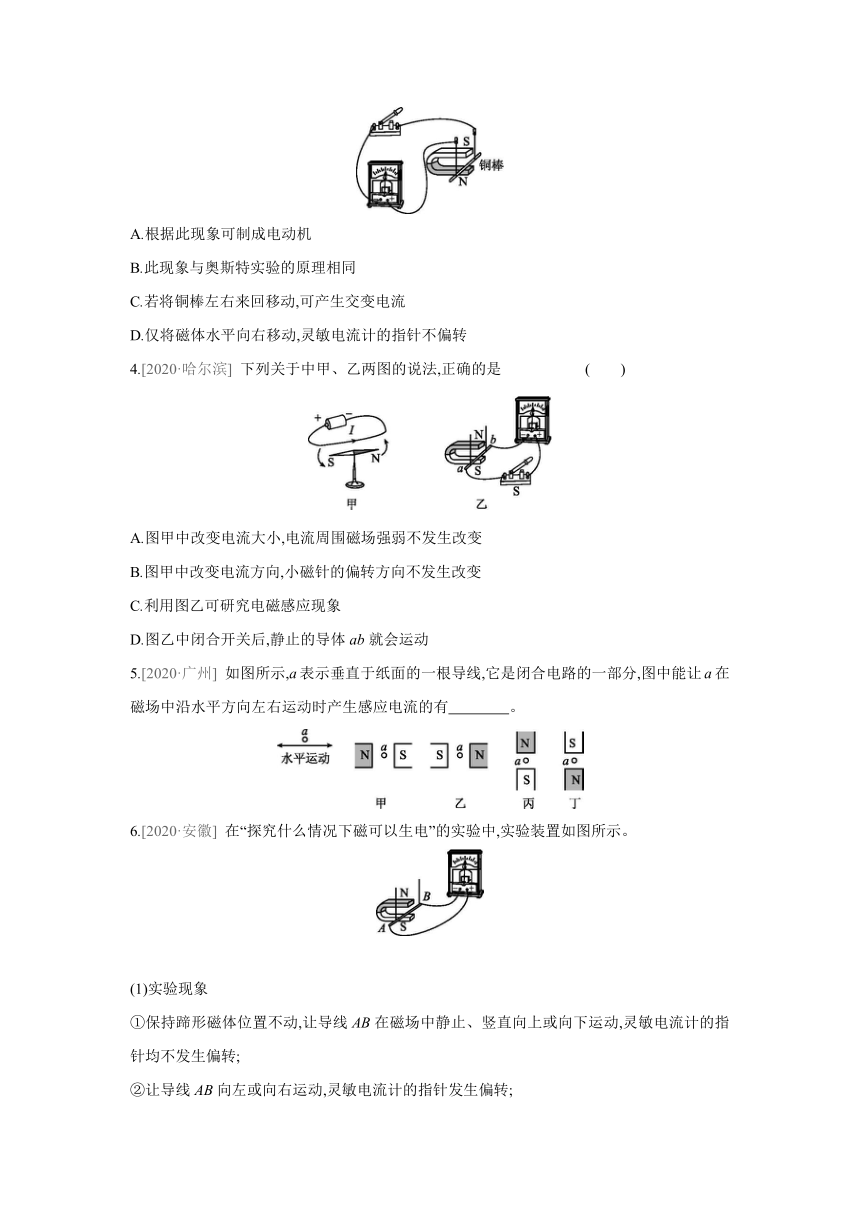

3.[2020·镇江] 如图所示,蹄形磁体和铜棒均水平放置。现闭合开关,水平向左移动铜棒,灵敏电流计的指针发生偏转,则 (　　)
A.根据此现象可制成电动机
B.此现象与奥斯特实验的原理相同
C.若将铜棒左右来回移动,可产生交变电流
D.仅将磁体水平向右移动,灵敏电流计的指针不偏转
4.[2020·哈尔滨] 下列关于中甲、乙两图的说法,正确的是 (　　)
A.图甲中改变电流大小,电流周围磁场强弱不发生改变
B.图甲中改变电流方向,小磁针的偏转方向不发生改变
C.利用图乙可研究电磁感应现象
D.图乙中闭合开关后,静止的导体ab就会运动
5.[2020·广州] 如图所示,a表示垂直于纸面的一根导线,它是闭合电路的一部分,图中能让a在磁场中沿水平方向左右运动时产生感应电流的有　　　　。
6.[2020·安徽] 在“探究什么情况下磁可以生电”的实验中,实验装置如图所示。
　
(1)实验现象
①保持蹄形磁体位置不动,让导线AB在磁场中静止、竖直向上或向下运动,灵敏电流计的指针均不发生偏转;
②让导线AB向左或向右运动,灵敏电流计的指针发生偏转;
③保持导线AB不动,让蹄形磁体向左或向右运动,灵敏电流计的指针发生偏转。
实验结论:闭合电路的一部分导体在磁场中做　　　　　运动时,导体中就会产生感应电流。
(2)实验现象
①保持磁场方向不变,导线AB向右运动时,灵敏电流计指针向左偏转;导线AB向左运动时,灵敏电流计指针向右偏转。
②对调磁体两极的位置,使磁场方向发生改变,导线AB向右运动时,灵敏电流计指针向右偏转;导线AB向左运动时,灵敏电流计指针向左偏转。
实验结论:感应电流的方向与 　 　有关。
考点 ●2　发电机
7.[2020·黔东南州] 如图所示四个装置中,工作原理与发电机相同的是 (　　)
8.[2020·苏州] 如图所示,将甲、乙两个微型电动机的转轴对接并固定在一起,闭合开关后两电动机一起转动,小灯泡发光。此处产生电磁感应现象的是　　　　(选填“甲”或“乙”)电动机。整个过程中能量转化是:将电能→　　　　能→电能,最终转化为内能和光能。
答案
[知识梳理]
①切割磁感线　②电流　③磁场
④切割磁感线的运动　⑤电磁感应现象　⑥机械
⑦电　⑧高压
[图说教材]
(1)太阳　电　可再生　(2)裂变　核能　电能
(3)调换磁极　使导体向右运动　不偏转
没有切割磁感线
[易错辨析]
1.×,蓄电池在为用电器提供电能时是电源,在充电时相当于用电器
2.×,必须是闭合电路的部分导体做切割磁感线运动,电路中才会产生感应电流
3.×,发电机的线圈在转动过程中,感应电流的大小和方向都在不断变化
4.×,电动机电路中有外接电源,而发电机电路中没有外接电源
5.×,物理学中的触电是指一定大小的电流通过人体引起的伤害事故,并不是只要有电流通过人体,人就会触电
[中考链接]
1.A
2.C
3.C　 由图可知,水平向左移动铜棒,灵敏电流计的指针发生偏转,说明产生了电流,这是电磁感应现象,利用该现象可制成发电机,故A错误;奥斯特实验说明电流的周围存在磁场,与电磁感应现象不同,故B错误;若将铜棒左右来回移动,铜棒切割磁感线的方向不同,产生的感应电流的方向不同,所以可产生交变电流,故C正确;仅将磁体水平向右移动,铜棒做切割磁感线运动,会产生感应电流,灵敏电流计的指针偏转,故D错误。
4.C　 图甲是奥斯特实验,改变电流大小,电流周围磁场强弱会发生改变,故A错误;图甲中改变电流方向,磁场的方向发生改变,则小磁针的偏转方向也会发生改变,故B错误;图乙中,闭合电路的一部分导体在磁场中做切割磁感线运动,会产生感应电流,这是电磁感应现象,故C正确;图乙中闭合开关后,静止的导体ab中无电流通过,不会运动,故D错误。
5.丙和丁
6.(1)切割磁感线
(2)导体切割磁感线的运动方向和磁场方向
7.C　 发电机的工作原理是电磁感应现象。电磁起重机是利用电流的磁效应工作的,故A不符合题意;扬声器把电信号转化为声信号,利用通电导体在磁场中受力的作用工作,故B不符合题意;话筒是利用电磁感应原理工作的,故C符合题意;司南是天然的磁体,由于受地磁场的影响,司南具有指南北的性质,故D不符合题意。
8.甲　机械　 闭合开关,电源与乙电动机接通,电流通过乙电动机,乙电动机转动,将电能转化为机械能,其原理是通电导体在磁场中受力而运动;乙电动机带动甲电动机一起转动,甲电动机内部的线圈在磁场中切割磁感线,产生感应电流,小灯泡发光,此时甲电动机相当于发电机,将机械能转化为电能,其工作原理是电磁感应现象。整个过程中能量转化是:将电能→机械能→电能,最终转化为小灯泡的内能和光能。
