沪科版物理八年级下册课课练：第7章 力与运动 专题训练 平衡力、非平衡力的示意图（有答案）

专题训练
[平衡力、非平衡力的示意图]

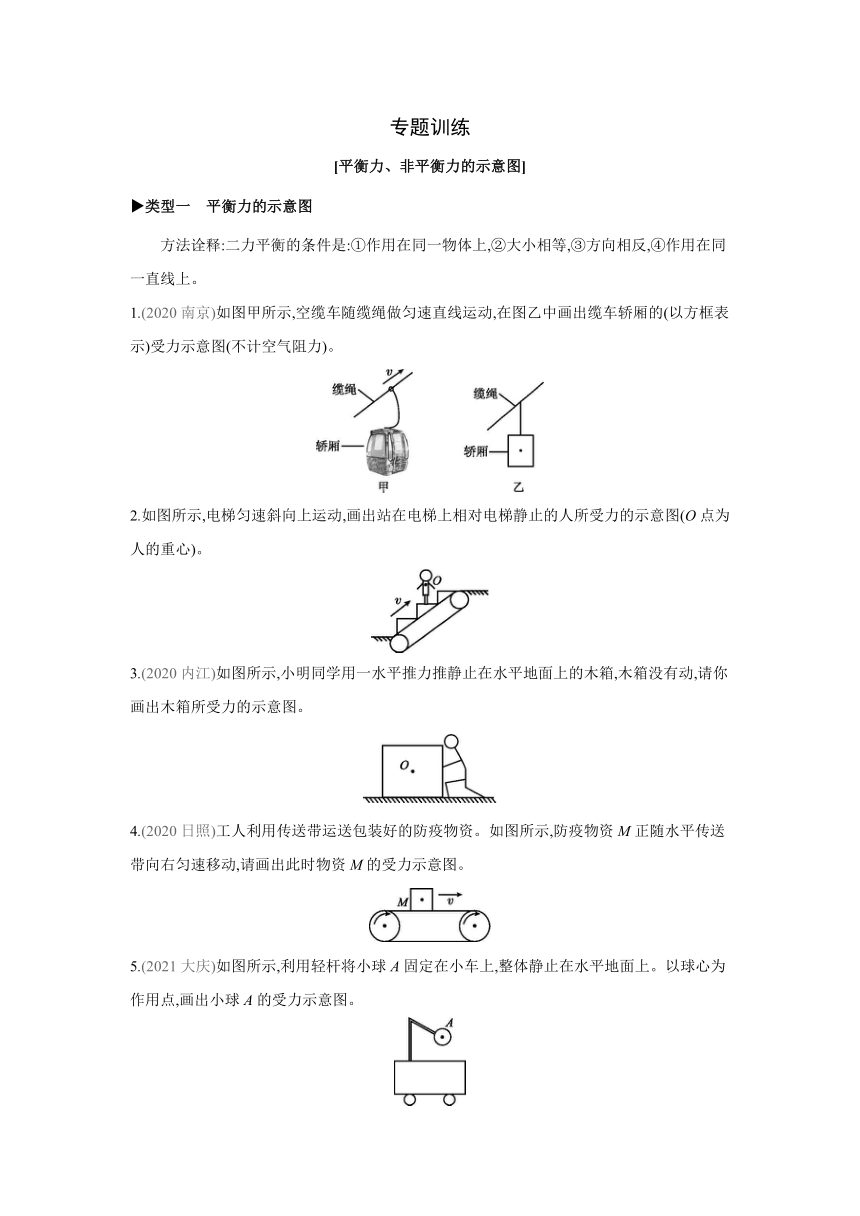

类型一　平衡力的示意图
方法诠释:二力平衡的条件是:①作用在同一物体上,②大小相等,③方向相反,④作用在同一直线上。
1.(2020南京)如图甲所示,空缆车随缆绳做匀速直线运动,在图乙中画出缆车轿厢的(以方框表示)受力示意图(不计空气阻力)。
2.如图所示,电梯匀速斜向上运动,画出站在电梯上相对电梯静止的人所受力的示意图(O点为人的重心)。
3.(2020内江)如图所示,小明同学用一水平推力推静止在水平地面上的木箱,木箱没有动,请你画出木箱所受力的示意图。
4.(2020日照)工人利用传送带运送包装好的防疫物资。如图所示,防疫物资M正随水平传送带向右匀速移动,请画出此时物资M的受力示意图。
5.(2021大庆)如图所示,利用轻杆将小球A固定在小车上,整体静止在水平地面上。以球心为作用点,画出小球A的受力示意图。

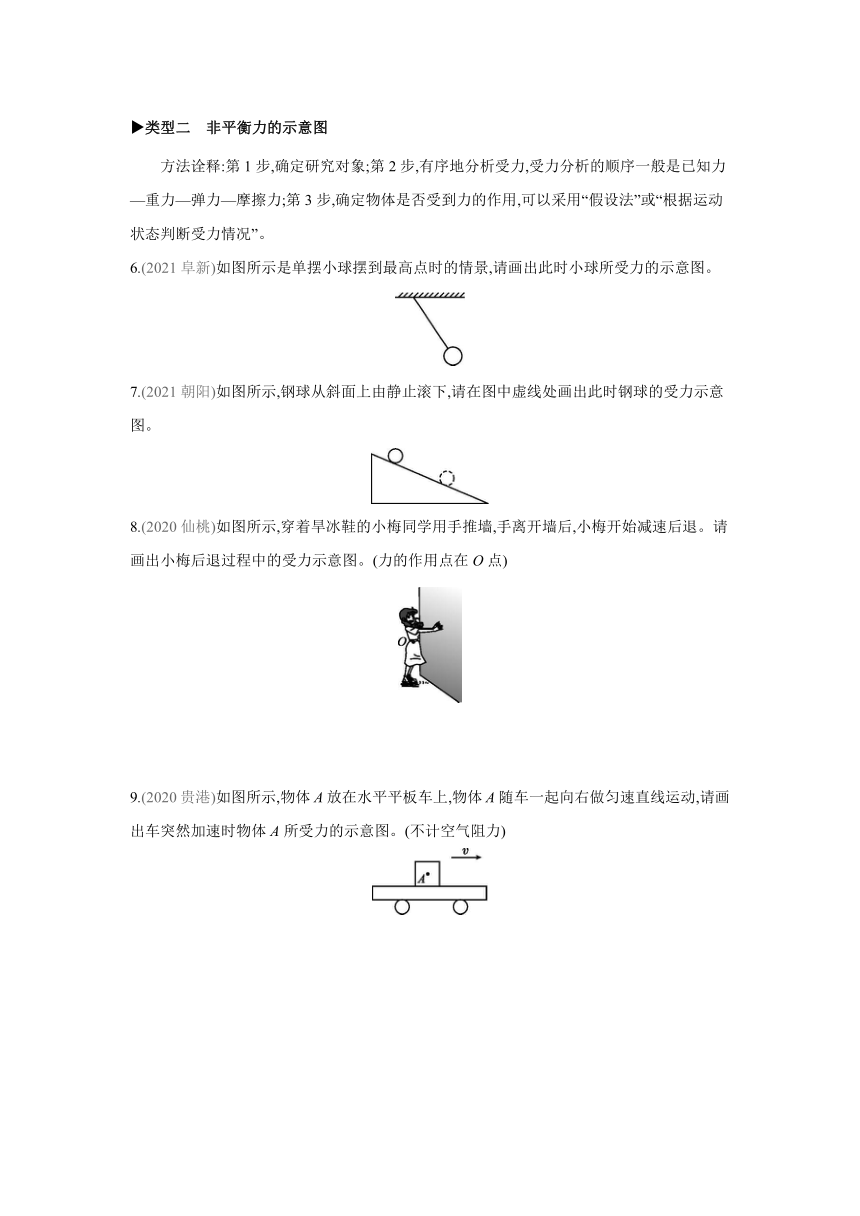

类型二　非平衡力的示意图
方法诠释:第1步,确定研究对象;第2步,有序地分析受力,受力分析的顺序一般是已知力—重力—弹力—摩擦力;第3步,确定物体是否受到力的作用,可以采用“假设法”或“根据运动状态判断受力情况”。
6.(2021阜新)如图所示是单摆小球摆到最高点时的情景,请画出此时小球所受力的示意图。
7.(2021朝阳)如图所示,钢球从斜面上由静止滚下,请在图中虚线处画出此时钢球的受力示意图。
8.(2020仙桃)如图所示,穿着旱冰鞋的小梅同学用手推墙,手离开墙后,小梅开始减速后退。请画出小梅后退过程中的受力示意图。(力的作用点在O点)
　
9.(2020贵港)如图所示,物体A放在水平平板车上,物体A随车一起向右做匀速直线运动,请画出车突然加速时物体A所受力的示意图。(不计空气阻力)
答案
平衡力、非平衡力的示意图
1.如图图所示
2.如图图所示
3.如图图所示
4.如图图所示
由于物体和传送带一起匀速运动,二者相对静止,所以M不受摩擦力的作用,只受重力和支持力的作用。
5.如图图所示
利用轻杆将小球A固定在小车上,整体静止在水平面上,小球处于静止状态,受力平衡,受到竖直向下的重力G、竖直向上的支持力F的作用,这两个力是一对平衡力,大小相等,作用点在球的球心。
6.如图图所示
7.如图图所示
8.如图图所示
9.如图图所示
