教科版物理九年级上册课课练：5.1 欧姆定律第3课时欧姆定律的理解及其简单应用(提高篇)（有答案）

[第五章　1.欧姆定律　第3课时　欧姆定律的理解及其简单应用(提高篇)]
一、选择题
1.如图图所示的电路中,AB是一段电阻丝,闭合开关,当林红同学把导线夹由A端向B端移动的过程中,小灯泡的亮度将 (　　)
A.变亮　 B.变暗　
C.不变　 D.无法判断
2.如图图所示的电路,电源电压、小灯泡的电阻均不变。闭合开关S,当滑片P向右移动过程中 (　　)
A.小灯泡亮度不变 B.电流表示数变大
C.电压表示数变大 D.电压表示数不变
二、填空题
3.林红同学在探究电阻中的电流跟电阻两端电压的关系时,用记录的实验数据作出了如图图所示的U-I图像。若将R1、R2并联接在电压为2 V的电源上,电路中的电流为　　　　A;将R1、R2串联接到某电路中,电路中电流为0.4 A,则电路两端的电压为　　　　V。

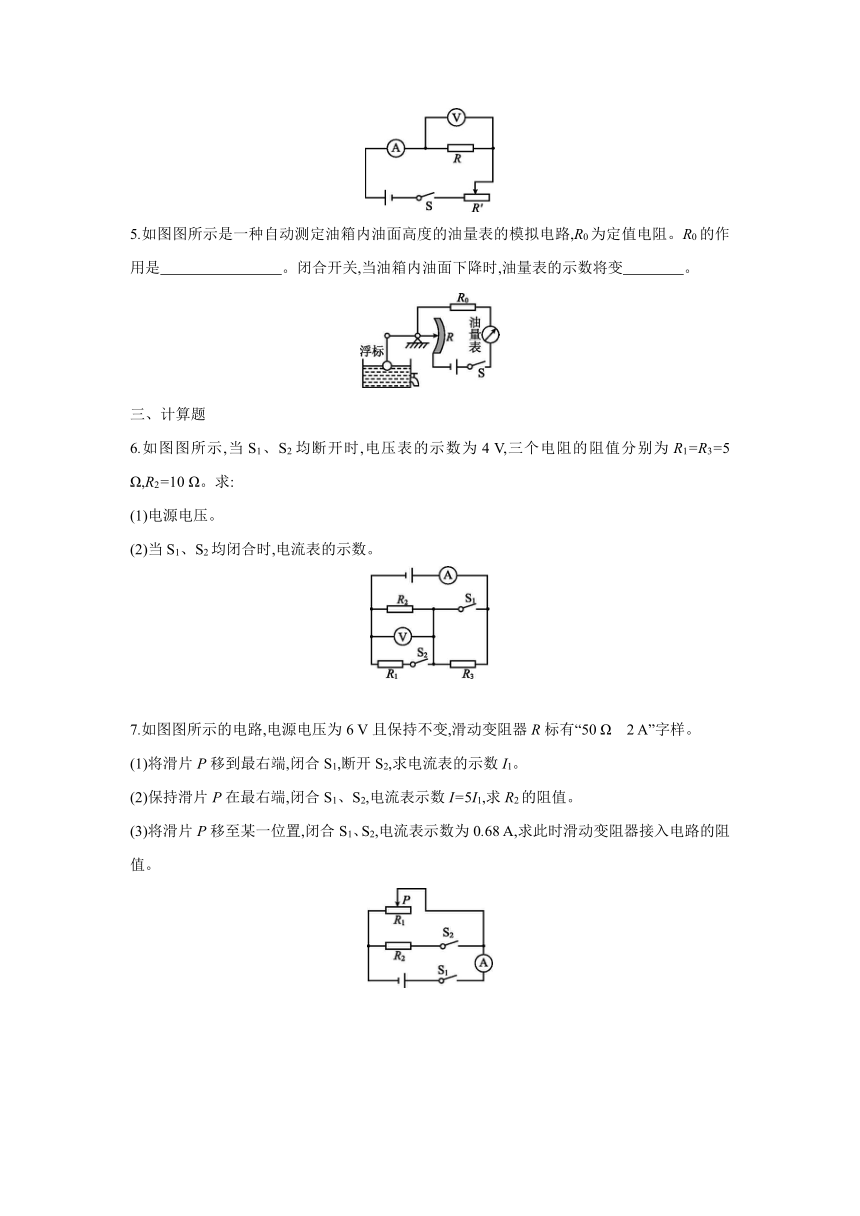

4.如图图所示的电路中,移动滑动变阻器的滑片,发现通过电流表的示数减小0.2 A时,电压表的示数从6 V变为5 V,则该定值电阻的阻值为　　　　 Ω。当电流表的示数为1.2 A时,电压表的示数为　　　　V。
5.如图图所示是一种自动测定油箱内油面高度的油量表的模拟电路,R0为定值电阻。R0的作用是　　　　　　　　。闭合开关,当油箱内油面下降时,油量表的示数将变　　　　。
三、计算题
6.如图图所示,当S1、S2均断开时,电压表的示数为4 V,三个电阻的阻值分别为R1=R3=5 Ω,R2=10 Ω。求:
(1)电源电压。
(2)当S1、S2均闭合时,电流表的示数。
7.如图图所示的电路,电源电压为6 V且保持不变,滑动变阻器R标有“50 Ω　2 A”字样。
(1)将滑片P移到最右端,闭合S1,断开S2,求电流表的示数I1。
(2)保持滑片P在最右端,闭合S1、S2,电流表示数I=5I1,求R2的阻值。
(3)将滑片P移至某一位置,闭合S1、S2,电流表示数为0.68 A,求此时滑动变阻器接入电路的阻值。
答案
1.B　 由实物电路图可知,电阻丝和灯泡是串联的。当导线夹由A端向B端移动时,电阻丝接入电路的长度增加,电路中的电阻增大,电源电压不变,由I=可知电路中电流变小,因此灯泡变暗。
2.C　 由电路图可知,小灯泡L与滑动变阻器R串联,电压表测滑动变阻器R两端的电压,电流表测电路中的电流。
当滑片向右移动时,变阻器接入电路中的电阻变大,由I=可知电路中电流变小,因此灯泡变暗;电流变小,则小灯泡两端电压变小;电源电压不变,则滑动变阻器R两端的电压变大,即电压表示数变大。
3.0.6　6　 (1)将R1、R2并联接在电压为2 V的电源上,由图像可知:
I1=0.2 A,I2=0.4 A,
则干路中的电流:
I=I1+I2=0.2 A+0.4 A=0.6 A。
(2)将R1、R2串联接到某电路中,电路中电流为0.4 A,由图像可知:U1=4 V,U2=2 V,
则电路两端的电压:
U=U1+U2=4 V+2 V=6 V。
4.5　6　 定值电阻的阻值不变,则由欧姆定律可得:当电压表的示数U1=6 V时,电路中的电流I1==,当电压表的示数U2=5 V时,电路中的电流I2==,因该过程中通过电流表的示数减小了0.2 A,所以,ΔI=I1-I2=-==0.2 A,解得:R=5 Ω。当电流表的示数为1.2 A时,电压表的示数:U3=I3R=1.2 A×5 Ω=6 V。
5.保护电路　小　
6.(1)当S1、S2均断开时,R2、R3串联,电压表测R2两端电压,电路中的电流:
I===0.4 A,
R3两端电压:U3=IR3=0.4 A×5 Ω=2 V,
电源电压:U=U2+U3=4 V+2 V=6 V。
(2)当S1、S2均闭合时,R3短路,R1、R2并联,电流表测干路电路,电流表示数为I'=I1+I2=+=+=1.2 A+0.6 A=1.8 A。
7.(1)滑片移至最右端,闭合S1,断开S2时,电路为R1的简单电路,电流表的示数为I1===0.12 A。
(2)闭合S1、S2时,R1、R2并联接入电路,由并联电路的电流规律知,通过定值电阻的电流为I2=I-I1=5I1-I1=4I1=4×0.12 A=0.48 A,
由I=可得,定值电阻R2的阻值:R2===12.5 Ω。
(3)当滑片P移至某一位置,闭合S1、S2时,R1与R2并联,电流表测干路电流,通过滑动变阻器的电流为
I1'=I'-I2=0.68 A-0.48 A=0.2 A,
滑动变阻器接入电路的电阻为R1'===30 Ω。
