章末复习(三)
认
识
电
路
教材图片 图片解读
　如图图图所示,用橡胶棒摩擦毛皮,橡胶棒得到电子,带上　　　　,毛皮失去电子,带上　　　　。这种现象叫摩擦起电。带电的橡胶棒能够吸引　　　　　　　　

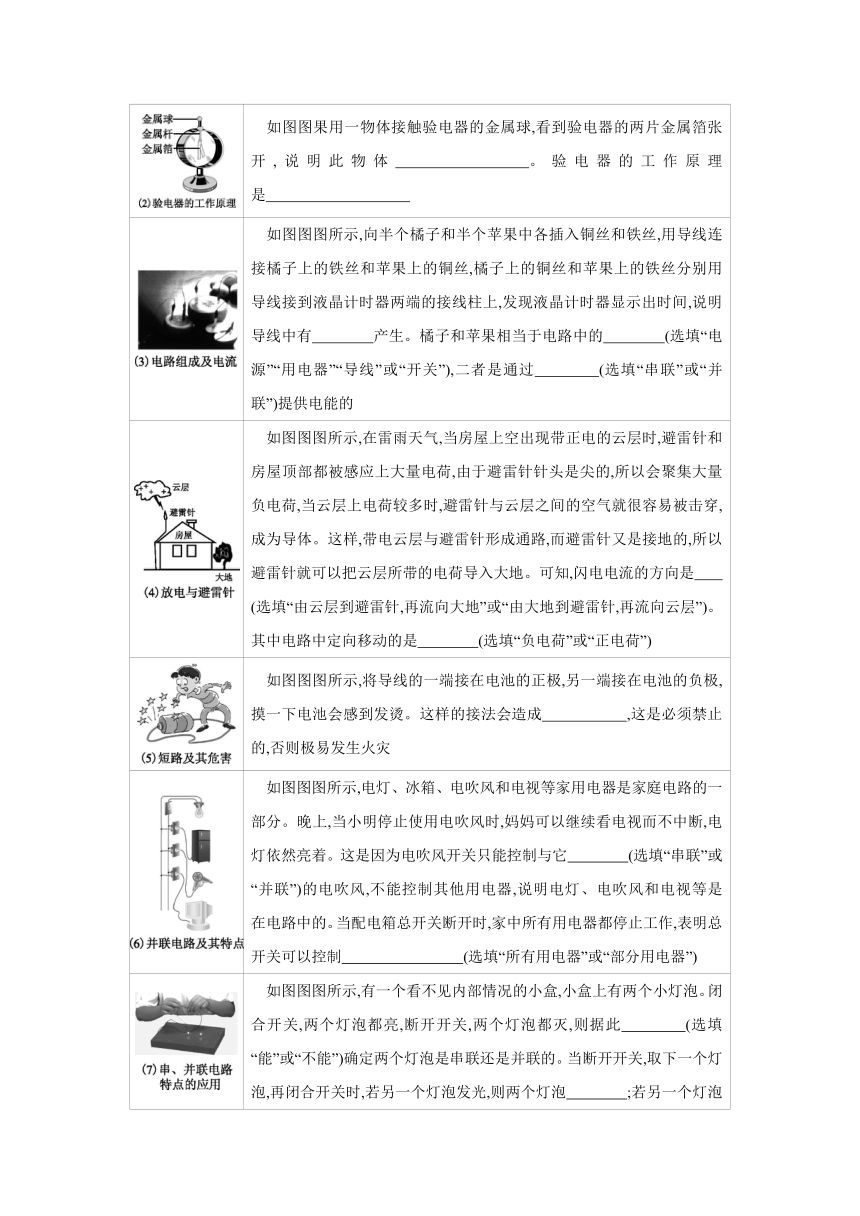

　如图图果用一物体接触验电器的金属球,看到验电器的两片金属箔张开,说明此物体　　　　　　。验电器的工作原理是　
　如图图图所示,向半个橘子和半个苹果中各插入铜丝和铁丝,用导线连接橘子上的铁丝和苹果上的铜丝,橘子上的铜丝和苹果上的铁丝分别用导线接到液晶计时器两端的接线柱上,发现液晶计时器显示出时间,说明导线中有　　　　产生。橘子和苹果相当于电路中的　　　　(选填“电源”“用电器”“导线”或“开关”),二者是通过　　　　(选填“串联”或“并联”)提供电能的
　如图图图所示,在雷雨天气,当房屋上空出现带正电的云层时,避雷针和房屋顶部都被感应上大量电荷,由于避雷针针头是尖的,所以会聚集大量负电荷,当云层上电荷较多时,避雷针与云层之间的空气就很容易被击穿,成为导体。这样,带电云层与避雷针形成通路,而避雷针又是接地的,所以避雷针就可以把云层所带的电荷导入大地。可知,闪电电流的方向是　　　　　　　　　　　　　　　 (选填“由云层到避雷针,再流向大地”或“由大地到避雷针,再流向云层”)。其中电路中定向移动的是　　　　(选填“负电荷”或“正电荷”)
　如图图图所示,将导线的一端接在电池的正极,另一端接在电池的负极,摸一下电池会感到发烫。这样的接法会造成　 　　,这是必须禁止的,否则极易发生火灾
　如图图图所示,电灯、冰箱、电吹风和电视等家用电器是家庭电路的一部分。晚上,当小明停止使用电吹风时,妈妈可以继续看电视而不中断,电灯依然亮着。这是因为电吹风开关只能控制与它　　　　(选填“串联”或“并联”)的电吹风,不能控制其他用电器,说明电灯、电吹风和电视等是　　　　在电路中的。当配电箱总开关断开时,家中所有用电器都停止工作,表明总开关可以控制　　　　　　　　(选填“所有用电器”或“部分用电器”)
　如图图图所示,有一个看不见内部情况的小盒,小盒上有两个小灯泡。闭合开关,两个灯泡都亮,断开开关,两个灯泡都灭,则据此　　　　(选填“能”或“不能”)确定两个灯泡是串联还是并联的。当断开开关,取下一个灯泡,再闭合开关时,若另一个灯泡发光,则两个灯泡　　　　;若另一个灯泡不发光,则两个灯泡　　　　
判断下列说法的正误,并对错误的说法分析指正。
(　　)1.风扇叶片上经常粘有许多灰尘,这主要是因为风扇叶片有较强的吸附灰尘的能力。
分析指正: 　 。
(　　)2.摩擦起电的实质是创造了电荷。
分析指正: 　 　。
(　　)3.用丝绸摩擦过的玻璃棒带正电是因为在摩擦过程中玻璃棒得到了电子。
分析指正: 　 　。
(　　)4.两个轻质泡沫小球互相吸引,则它们一定带异种电荷。
分析指正: 　 　。
(　　)5.两个轻质泡沫小球互相排斥,则它们一定带同种电荷。
分析指正: 　 　。
(　　)6.验电器的工作原理是异种电荷互相吸引。
分析指正:　 　 。
(　　)7.金属导体中自由电子定向移动的方向就是电流的方向。
分析指正: 　 　。
(　　)8.电路一般由电源、用电器、导线和开关构成。
分析指正:　 　 。
(　　)9.电源短路时电路中的电流会很大,而用电器短路时电路中的电流可能不太大。
分析指正:　 　 。
(　　)10.电路中电源外部的电流总是从电源的正极流向负极。
分析指正: 　 　。
(　　)11.在连接电路的过程中,开关必须是闭合的。
分析指正: 　 　。
(　　)12.街边的路灯同时亮、同时熄灭,路灯是串联的。
分析指正: 　 　。
(　　)13.在并联电路中,当两灯都发光时,取下一盏灯,另一盏灯会熄灭。
分析指正: 　 　。
　 　　　　　　　　　　　　
考点 ●1　电现象

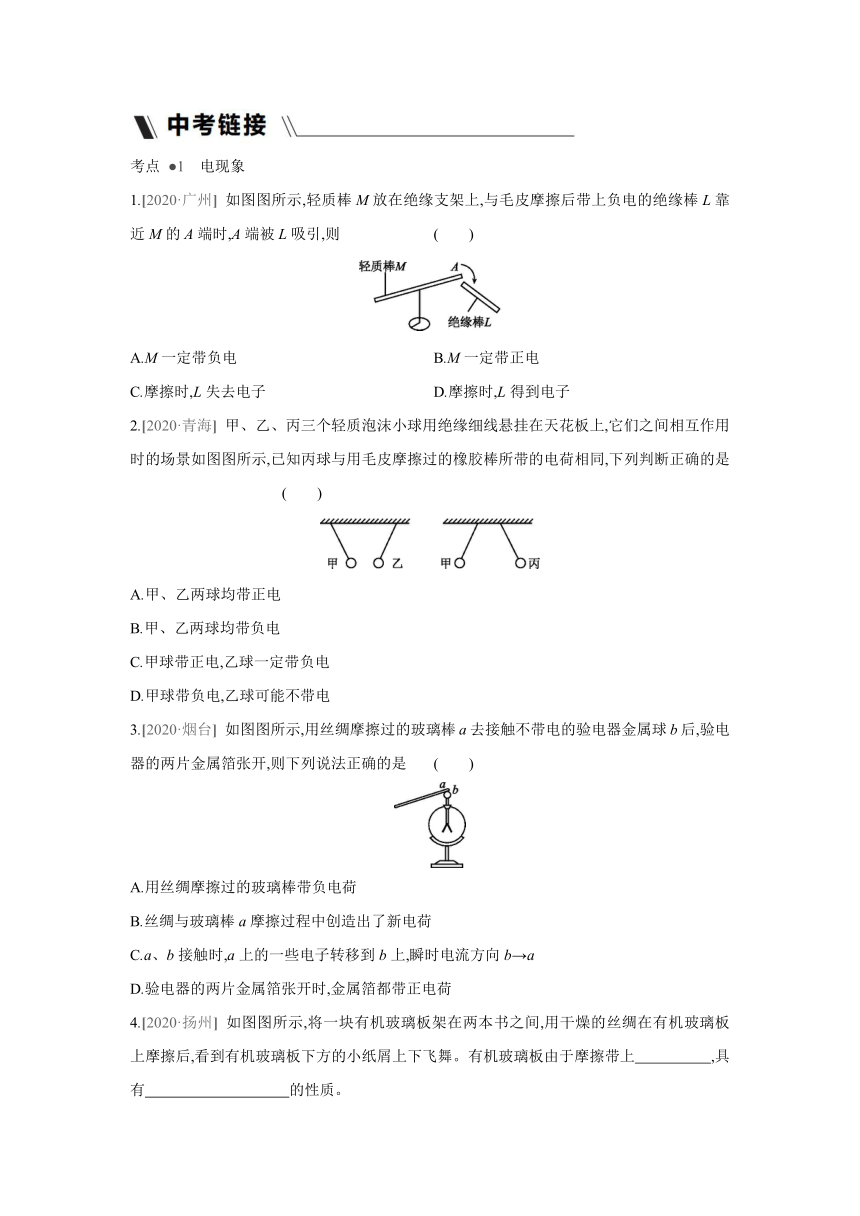

1.[2020·广州] 如图图所示,轻质棒M放在绝缘支架上,与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时,A端被L吸引,则 (　　)
A.M一定带负电 　　 B.M一定带正电
C.摩擦时,L失去电子 　　 D.摩擦时,L得到电子
2.[2020·青海] 甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上,它们之间相互作用时的场景如图图所示,已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同,下列判断正确的是 (　　)
A.甲、乙两球均带正电
B.甲、乙两球均带负电
C.甲球带正电,乙球一定带负电
D.甲球带负电,乙球可能不带电
3.[2020·烟台] 如图图所示,用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后,验电器的两片金属箔张开,则下列说法正确的是 (　　)
A.用丝绸摩擦过的玻璃棒带负电荷
B.丝绸与玻璃棒a摩擦过程中创造出了新电荷
C.a、b接触时,a上的一些电子转移到b上,瞬时电流方向b→a
D.验电器的两片金属箔张开时,金属箔都带正电荷
4.[2020·扬州] 如图图所示,将一块有机玻璃板架在两本书之间,用干燥的丝绸在有机玻璃板上摩擦后,看到有机玻璃板下方的小纸屑上下飞舞。有机玻璃板由于摩擦带上　　　　　,具有　 的性质。

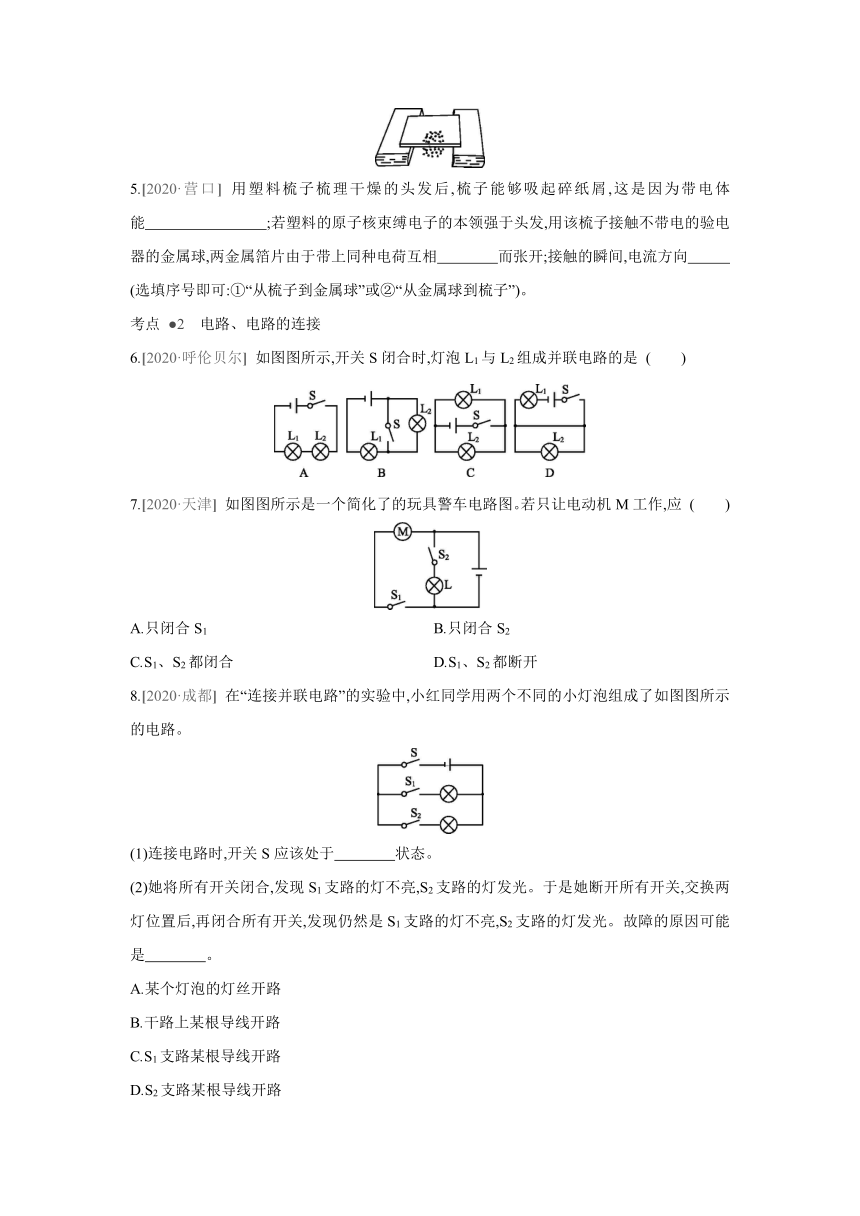

5.[2020·营口] 用塑料梳子梳理干燥的头发后,梳子能够吸起碎纸屑,这是因为带电体能　　　　　　　　;若塑料的原子核束缚电子的本领强于头发,用该梳子接触不带电的验电器的金属球,两金属箔片由于带上同种电荷互相　　　　而张开;接触的瞬间,电流方向　　　　
(选填序号即可:①“从梳子到金属球”或②“从金属球到梳子”)。
考点 ●2　电路、电路的连接
6.[2020·呼伦贝尔] 如图图所示,开关S闭合时,灯泡L1与L2组成并联电路的是 (　　)
7.[2020·天津] 如图图所示是一个简化了的玩具警车电路图。若只让电动机M工作,应 (　　)
A.只闭合S1 B.只闭合S2
C.S1、S2都闭合 D.S1、S2都断开
8.[2020·成都] 在“连接并联电路”的实验中,小红同学用两个不同的小灯泡组成了如图图所示的电路。
(1)连接电路时,开关S应该处于　　　　状态。
(2)她将所有开关闭合,发现S1支路的灯不亮,S2支路的灯发光。于是她断开所有开关,交换两灯位置后,再闭合所有开关,发现仍然是S1支路的灯不亮,S2支路的灯发光。故障的原因可能是　　　　。
A.某个灯泡的灯丝开路
B.干路上某根导线开路
C.S1支路某根导线开路
D.S2支路某根导线开路
(3)她排除故障后,继续进行实验。为了探究开关S1的作用,在观察灯泡发光情况时,她应该　　　　。
A.同时观察两个支路上的灯泡
B.只观察S1所在支路上的灯泡
C.只观察S2所在支路上的灯泡
考点 ●3　电路设计
9.[2020·岳阳] 小明家里有一台透明电冰箱,他发现电冰箱的门相当于一个开关,当打开电冰箱的门时,灯亮,将门关上时,灯熄;电冰箱主要是利用压缩机工作,压缩机由温控开关控制。如图图所示电路图符合上述要求的是 (　　)
10.[2020·十堰] 某学校有前、后两个大门,在前、后门上各装有一个按钮开关,门卫室内有电池组和甲、乙两盏电灯,前门来人按下开关时甲灯亮,后门来人按下开关时乙灯亮。如图图所示电路图符合要求的是 (　　)
11.[2020·临沂] 破壁机可以瞬间击破食物细胞壁,让食材营养释放更充分。某品牌破壁机(如图图所示)设置了安全开关S1和工作开关S2,当杯体放在主机上时S1自动闭合,安全指示灯亮起;再闭合S2,电动机启动破壁,如图图所示电路图符合上述要求的是 (　　)
12.[2020·苏州] 有一款“空调扇”既能送常温风,又能送凉风。小明了解到其内部有两个电动机,其中电动机M1驱动扇叶送风,M2驱动机内水循环使所送的风成为“凉风”,此款风扇不会只有水循环而不送风。如图图所示是小明设计的电路图,符合要求的是 (　　)
13.[2020·巴中] 实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关,就能及时通知值班室里的护士,中最合理的设计方案是 (　　)
14.[2020·黔东南州] 常用智能手机是通过指纹开关S1或密码开关S2来解锁的,若其中任一方式解锁失败后,锁定开关S3均会断开而暂停手机解锁功能,S3将在一段时间后自动闭合而恢复解锁功能,若用灯泡L发光模拟手机解锁成功,则中符合要求的模拟电路是 (　　)
答案
[知识梳理]
①轻小物体　②丝绸　③玻璃棒　④毛皮　
⑤橡胶棒　⑥排斥　⑦吸引　⑧定向移动　
⑨正电荷　⑩相反　电源　接通
断开　用电器　按顺序　断开　整个
[图说教材]
(1)负电荷　正电荷　轻小物体　
(2)带电　同种电荷相互排斥
(3)电流　电源　串联　
(4)由云层到避雷针,再流向大地　负电荷
(5)电源短路　(6)串联　并联　所有用电器
(7)不能　并联　串联
[易错辨析]
1.×,风扇叶片转动时与空气摩擦而使叶片带上了电荷,带电体有吸引轻小物体的性质,从而使叶片吸引灰尘
2.×,摩擦起电不是创造了电荷,其实质是电子发生了转移
3.×,用丝绸摩擦过的玻璃棒带正电是因为在摩擦过程中玻璃棒失去了电子,电子转移到了丝绸上
4.×,两个轻质泡沫小球互相吸引,有两种情况:一种是一个带电,一个不带电;另一种是两个都带电,且带的是异种电荷
5.√
6.×,验电器的工作原理是同种电荷互相排斥
7.×,金属导体中自由电子带负电,其定向移动的方向与电流的方向相反
8.√ 9.√ 10.√
11.×,为防止短路,在连接电路的过程中,开关必须断开
12.×,街边的路灯同时亮、同时熄灭,但一盏灯损坏其余的灯不受影响,所以路灯是并联的
13.×,在并联电路中,并联的两灯独立工作、互不影响,当两灯都发光时,取下一盏灯,另一盏灯不会熄灭
[中考链接]
1.D　 与毛皮摩擦后的绝缘棒带负电,绝缘棒吸引轻质棒的A端,说明轻质棒可能带正电,也可能不带电,故A、B错误;绝缘棒带负电,是因为绝缘棒得到了电子,故C错误、D正确。
2.D　 (1)已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同,由于毛皮摩擦过的橡胶棒带负电,所以丙球带负电;
(2)由图可知,甲球与丙球靠近时相互排斥,根据同种电荷相互排斥知,甲球一定带负电;
(3)甲球与乙球相互吸引,根据异种电荷相互吸引知,乙球可能带正电;由于带电体能够吸引不带电的轻小物体,则乙球也可能不带电。
综上,乙球可能带正电,也可能不带电。
3.D　 丝绸摩擦过的玻璃棒带正电,故A错误;摩擦起电的实质是电荷的转移,在摩擦起电过程中并没有创造电荷,故B错误;当带正电的玻璃棒接触验电器的金属球时,验电器上的自由电子转移到玻璃棒上,由于验电器的金属箔片失去电子而带正电,两片金属箔相互排斥张开,瞬时电流方向a→b,故C错误,D正确。
4.电荷　吸引轻小物体
5.吸引轻小物体　排斥　②　 塑料梳子梳理干燥的头发后,梳子由于摩擦而带上了电荷,带电体能吸引轻小物体,故梳子能够吸起碎纸屑;由于同种电荷相互排斥,金属箔片由于带上同种电荷互相排斥而张开;塑料的原子核束缚电子的本领强于头发,则在摩擦过程中,头发上的部分电子转移到梳子上,梳子带负电。该梳子接触不带电的验电器金属球,梳子上的电子转移到金属球上,故电流方向是从金属球到梳子。
6.C　 图A中电流只有一条路径,依次经过这两个灯,因此是串联电路,故A选项不符合题意。图B中开关断开时,两灯组成串联电路;开关闭合时,灯L2短路,故B选项不符合题意。图C中开关闭合时,电流有两条路径,分别经过这两个灯,是并联电路,故C选项符合题意。图D中开关闭合时,灯泡L2短路,电路为L1的简单电路,故D选项不符合题意。
7.A　 据图可知,开关S1控制电动机,开关S2控制小灯泡,若只让电动机M工作,应只闭合S1,故A正确、B错误。开关均闭合时,电动机和小灯泡并联,电动机M工作,灯泡也亮;开关均断开时,电动机M、灯L都不能工作,故C、D错误。
8.(1)断开　(2)C　(3)A　 (1)连接电路时,为了安全,开关S应该处于断开状态。
(2)所有开关闭合,发现S1支路的灯不亮、S2支路的灯发光,说明干路和干路开关S没有故障,故障发生在S1支路,出现导线断路或灯泡灯丝断了;交换两灯位置后,再闭合所有开关,发现仍然是S1支路的灯不亮,S2支路的灯发光,说明灯泡灯丝是完好的,故障是S1支路某根导线断路。
(3)为了探究开关S1的作用,在观察灯泡发光情况时,她应该同时观察两个支路上的灯泡,故A正确。
9.C　 电冰箱的门相当于一个开关,当打开电冰箱的门时,灯亮,将门关上,灯不亮,则电冰箱的门开关控制灯;冰箱内的照明灯和压缩机能够独立工作、互不影响,所以压缩机和灯之间是并联的,温控开关控制压缩机。由各电路图可知只有C正确。
10.C　 由题知,前门来人按下开关时甲灯亮,后门来人按下开关时乙灯亮,说明两灯互不影响、能独立工作,即甲、乙两个电灯应并联,且前门开关控制甲灯、后门开关控制乙灯,由各选项电路图可知,C正确。
11.B　 当杯体放在主机上时S1自动闭合,安全指示灯亮起,说明S1能控制灯泡;此时电动机不工作,说明电动机和灯泡是并联的;再闭合S2,电动机启动破壁,这说明S2和电动机串联在一个支路中,所以开关S1在干路中,故B正确。
12.C　 图A中,开关S1闭合,电动机M1和M2串联同时工作;S1、S2都闭合,电动机M1短路不能工作,故A不符合题意。图B中开关S1闭合,电动机M1工作,驱动扇叶送风;开关S2闭合,电动机M2工作,驱动机内水循环,两者均可独立工作,故B不符合题意。
图C中,开关S1闭合,电动机M1工作,驱动扇叶送风;再闭合开关S2,电动机M2工作,驱动机内水循环,使所送的风成为“凉风”;若S1断开,无论S2是否闭合,电动机M2都不能工作,故C符合题意。
图D中,闭合开关S1,电动机M2工作,驱动机内水循环;再闭合开关S2,电动机M1工作,驱动扇叶送风,故D不符合题意。
13.B　 图A中各病床的开关为并联,指示灯和电铃在干路上,无法确认是哪位病人需要护理,故A错误。
图B中各病床的开关、指示灯为并联,电铃在干路上,无论哪位病人闭合床头开关,所控制的指示灯能发光,电铃响,就能及时通知值班室里的护士,故B正确。
图C中各病床的开关串联,需要各个床头开关同时闭合,指示灯才能发光,电铃才能响,设计不合理,故C错误。
图D中各病床的开关、指示灯、电铃为并联,无论哪位病人闭合床头开关,所控制的指示灯能发光,电铃响,就能及时通知值班室里的护士,但用了三个电铃,是不合理的,故D错误。
14.B　 由题意可知,指纹开关S1或密码开关S2均可以解锁,说明两开关可以独立工作、互不影响,即为并联;锁定开关S3断开时暂停手机解锁功能,说明锁定开关S3位于干路。结合选项电路图可知,选项B符合题意。
