教科版物理九年级上册课课练：第3章　认识电路 专题训练 串、并联电路的识别（有答案）

专题训练
[串、并联电路的识别]
类型一　电流流向法
　　方法诠释:闭合开关后,让电流从电源的正极出发(在电路图中用箭头标出电流方向),沿电路向前移动,如图图果电路无分支,即电流只有一条路径,通过所有电路元件到达电源负极,该电路即为串联电路;如图图果电路出现分支,即电流的路径有两条或两条以上,则每条支路上的用电器与其他支路上的用电器并联,该电路为并联电路,且可找到“分支点”和“合支点”。
1.在如图图所示的四个电路中,闭合开关后,两灯串联的是 (　　)
A.甲、乙 B.丙、丁
C.甲、丙 D.乙、丁
2.下列对如图图所示电路的判断中正确的是 (　　)
A.只闭合开关S1时,灯泡L1、L3并联
B.只闭合开关S2时,灯泡L2、L3并联
C.只闭合开关S2、S3时,灯泡L2、L3串联
D.闭合所有开关时,灯泡L1、L2并联,L3短路

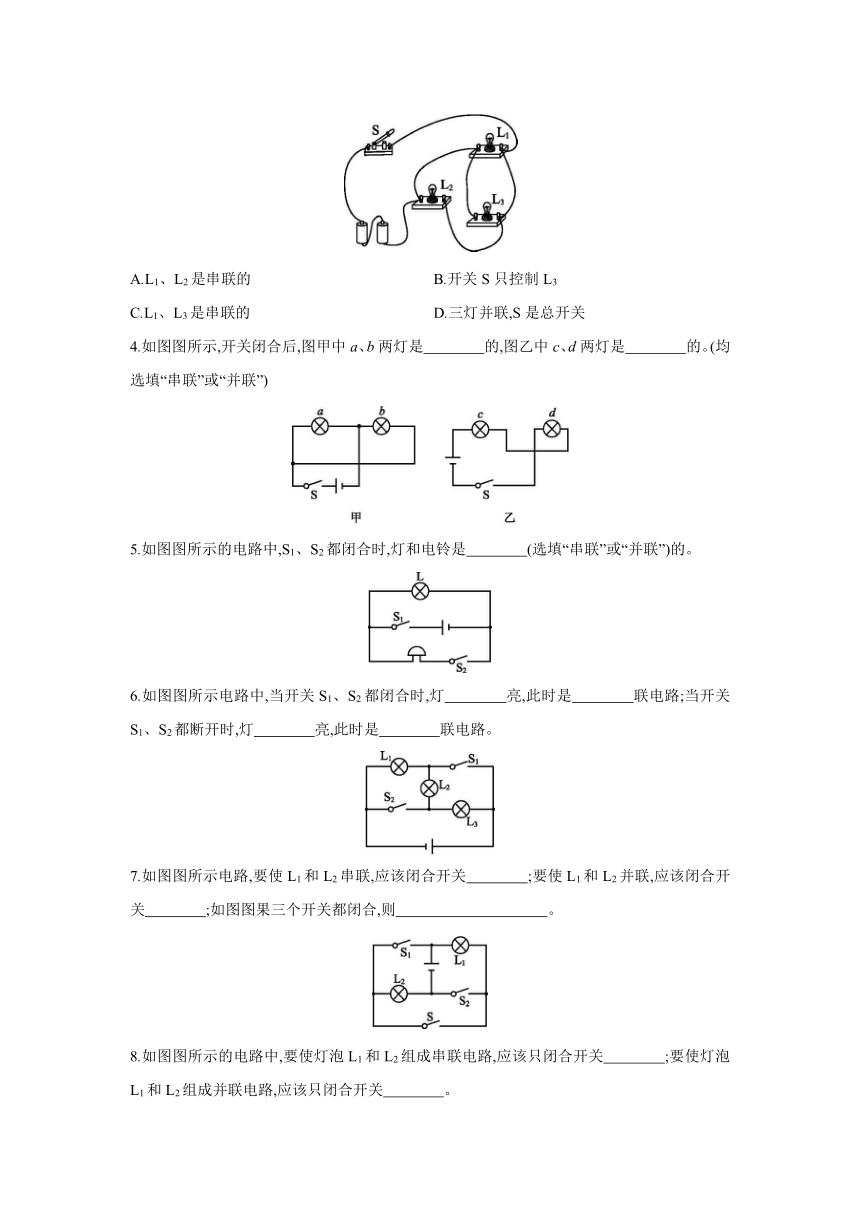

3.如图图所示,开关S闭合后,下列说法正确的是 (　　)
A.L1、L2是串联的 B.开关S只控制L3
C.L1、L3是串联的 D.三灯并联,S是总开关
4.如图图所示,开关闭合后,图甲中a、b两灯是　　　　的,图乙中c、d两灯是　　　　的。(均选填“串联”或“并联”)
5.如图图所示的电路中,S1、S2都闭合时,灯和电铃是　　　　(选填“串联”或“并联”)的。
6.如图图所示电路中,当开关S1、S2都闭合时,灯　　　　亮,此时是　　　　联电路;当开关S1、S2都断开时,灯　　　　亮,此时是　　　　联电路。
7.如图图所示电路,要使L1和L2串联,应该闭合开关　　　　;要使L1和L2并联,应该闭合开关　　　　;如图图果三个开关都闭合,则　　　　　　　　　　。
8.如图图所示的电路中,要使灯泡L1和L2组成串联电路,应该只闭合开关　　　　;要使灯泡L1和L2组成并联电路,应该只闭合开关　　　　。
9.如图图所示电路中,开关S闭合后,三盏灯的连接方式是　　　　,开关的作用是　 。
类型二　开路观察法
　　方法诠释:该方法的依据是串联电路中各用电器相互影响、相互干扰,并联电路中各用电器相互独立、互不影响。在多个用电器组成的电路中,使其中一个用电器开路(如图图去掉该用电器),如图图果其他用电器都不能工作了(如图图电灯不发光了),则这个电路是串联电路;如图图果其他用电器仍能工作,则这个电路是并联电路。
10.如图图所示的电路中,小灯泡L1、L2的连接方式是 (　　)
A.串联 B.并联 C.串联或并联 D.混联
11.如图图所示,开关闭合后,L1、L2、L3三只灯泡的连接方式是　　　　。
类型三　节点判断法
　　方法诠释:一般情况下,在电路中无论导线有多长,只要其间没有电源、用电器等元件,则导线两端点都可看成同一个点,然后结合电流流向法判断电路连接的方式。
12.如图图所示,开关闭合后,L1、L2、L3三只灯泡的连接方式是　　　　。
13.如图图所示电路,当开关S闭合时,该电路是　　　　联电路。

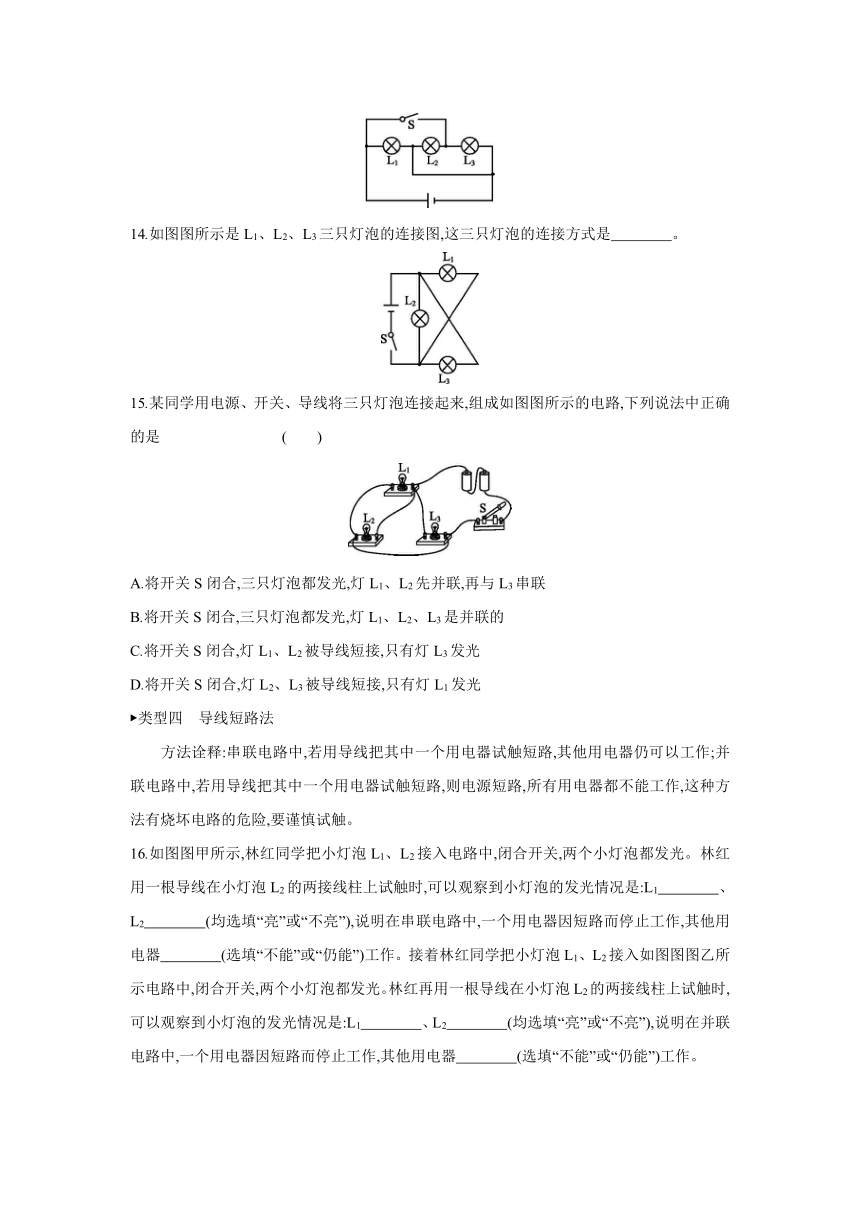

14.如图图所示是L1、L2、L3三只灯泡的连接图,这三只灯泡的连接方式是　　　　。
15.某同学用电源、开关、导线将三只灯泡连接起来,组成如图图所示的电路,下列说法中正确的是 (　　)
A.将开关S闭合,三只灯泡都发光,灯L1、L2先并联,再与L3串联
B.将开关S闭合,三只灯泡都发光,灯L1、L2、L3是并联的
C.将开关S闭合,灯L1、L2被导线短接,只有灯L3发光
D.将开关S闭合,灯L2、L3被导线短接,只有灯L1发光
类型四　导线短路法
　　方法诠释:串联电路中,若用导线把其中一个用电器试触短路,其他用电器仍可以工作;并联电路中,若用导线把其中一个用电器试触短路,则电源短路,所有用电器都不能工作,这种方法有烧坏电路的危险,要谨慎试触。
16.如图图甲所示,林红同学把小灯泡L1、L2接入电路中,闭合开关,两个小灯泡都发光。林红用一根导线在小灯泡L2的两接线柱上试触时,可以观察到小灯泡的发光情况是:L1　　　　、L2　　　　(均选填“亮”或“不亮”),说明在串联电路中,一个用电器因短路而停止工作,其他用电器　　　　(选填“不能”或“仍能”)工作。接着林红同学把小灯泡L1、L2接入如图图图乙所示电路中,闭合开关,两个小灯泡都发光。林红再用一根导线在小灯泡L2的两接线柱上试触时,可以观察到小灯泡的发光情况是:L1　　　　、L2　　　　(均选填“亮”或“不亮”),说明在并联电路中,一个用电器因短路而停止工作,其他用电器　　　　(选填“不能”或“仍能”)工作。
答案
1.C　 分析甲、乙、丙、丁四个电路图,闭合开关后,只有甲、丙两图中电流依次流过两只灯泡,电流只有一条路径,为串联电路;而乙、丁两图中两只灯泡并列连接,工作时互不影响,为并联电路。
2.D　 由图知,只闭合开关S1时,电流从电源正极流出后,依次通过L3、S1、L1回到电源负极,所以灯泡L1、L3串联,故A错误;只闭合开关S2时,电流从电源正极流出后,依次通过L3、S2、L2回到电源负极,所以灯泡L2、L3串联,故B错误;只闭合开关S2、S3时,L3短路,电流从电源正极流出后,依次通过S3、L2回到电源负极,电路是L2的简单电路,故C错误;闭合所有开关时,L3短路,电流从电源正极流出,经过S3后分成两支,一支通过L2,另一支通过L1,所以灯泡L1、L2并联,故D正确。
3.D　 由实物图可知,电流从电源正极流出经过开关后分别流过三个灯泡,然后三路汇合流入电源负极,即电流在电路中有三条路径,因此三个灯泡是并联的。
4.并联　串联
甲、乙两电路的电流流向如图图图所示:
图甲中电流从电源的正极流向负极,有两条路径,m为分流点,n为合流点,故a、b两只灯泡为并联关系;在图乙中,电流从正极流向负极,只有一条路径,故c、d两灯泡为串联关系。
5.并联
6.L1、L2和L3　并　L1、L2和L3　串
7.S　S1、S2　电源短路
(1)要使灯L1和L2串联,则L1与L2首尾顺次连接,应闭合开关S。(2)要使灯L1与L2并联,则L1与L2首首相连、尾尾相连,则开关S1、S2都闭合。(3)如图图果三个开关全闭合,电源的两极直接用导线连接起来了,造成电源短路,会损坏电源。
8.S2　S1、S3
要使灯泡L1和L2组成串联电路,电流应从电源正极出发后依次经过两只灯泡,所以应只闭合开关S2;要使灯泡L1和L2组成并联电路,电流应从电源正极出发后分别流入两只灯泡,最后汇合流回电源的负极,所以应闭合开关S1、S3,断开开关S2。
9.并联　控制整个电路
在电路中标出电流流向,可知电流有三条路径,且每一条路径上有一个灯泡,则此电路为并联电路;开关S在干路上,控制三盏灯。
10.B　 用“开路观察法”来判断,闭合开关,取下任意一个小灯泡,另外一个小灯泡仍然能独立工作、不受影响,所以L1、L2的连接方式是并联。
11.并联
12.并联
如图图图所示,电路中先定节点,把共同导线(导线中没有用电器)的点用同一符号表示,即图中M、N点:
从电源正极流向负极的电流在节点M分流到三只灯泡,在节点N汇合后,回到电源负极,画出等效电路图:
显然灯L1、L2、L3是并联在M、N两点之间的,所以三只灯泡的连接方式为并联。
13.并
14.并联
如图图图所示,电路中先定节点,把共同导线(导线中没有用电器)的点用同一符号表示,即图中M、N点:
根据电路图可知,电流从电源正极流出,在M点分为三路经过三只灯泡,然后三路在N点共同汇合回到电源负极,所以这三只灯泡并联。
15.B　 由图可知,电流由电源的正极流出,分为三条支路,一支流入L1,一支流入L2,
另一支流入L3,然后分别从三只灯泡中流出,流入开关S回到负极,即L1、L2、L3是并联的。
16.亮　不亮　仍能　不亮　不亮　不能
(1)由图甲可知:闭合开关,两只灯泡串联,都发光。若用一根导线在小灯泡L2的两端试触,L2短路不能发光,但L1仍然有电流通过,仍然发光。(2)由图乙可知:闭合开关,两只灯泡并联,都发光。若用一根导线在小灯泡L2的两端试触,则电源短路,L1、L2都不能发光。
