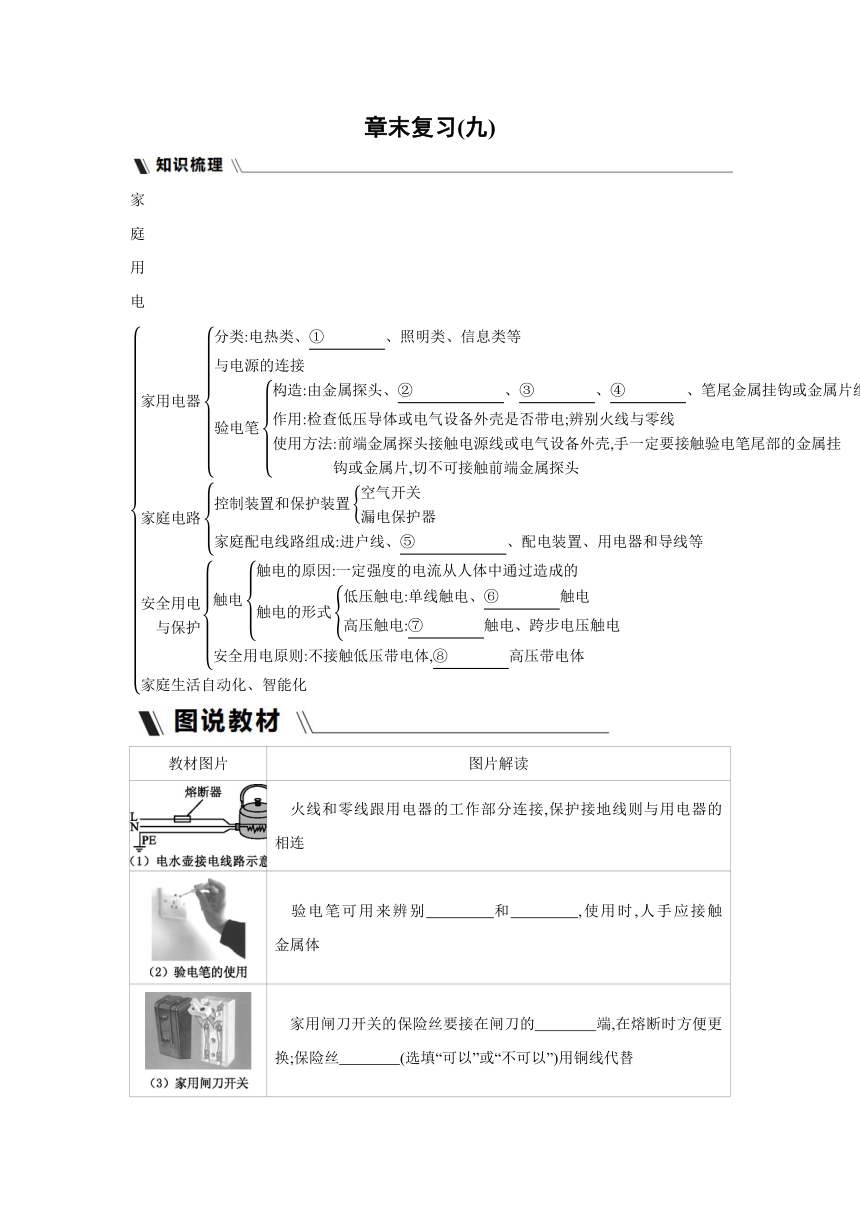

章末复习(九)
家
庭
用
电
教材图片 图片解读
　火线和零线跟用电器的工作部分连接,保护接地线则与用电器的　　　　　　相连
　验电笔可用来辨别　　　　和　　　　,使用时,人手应接触　　　　金属体
　家用闸刀开关的保险丝要接在闸刀的　　　　端,在熔断时方便更换;保险丝　　　　(选填“可以”或“不可以”)用铜线代替

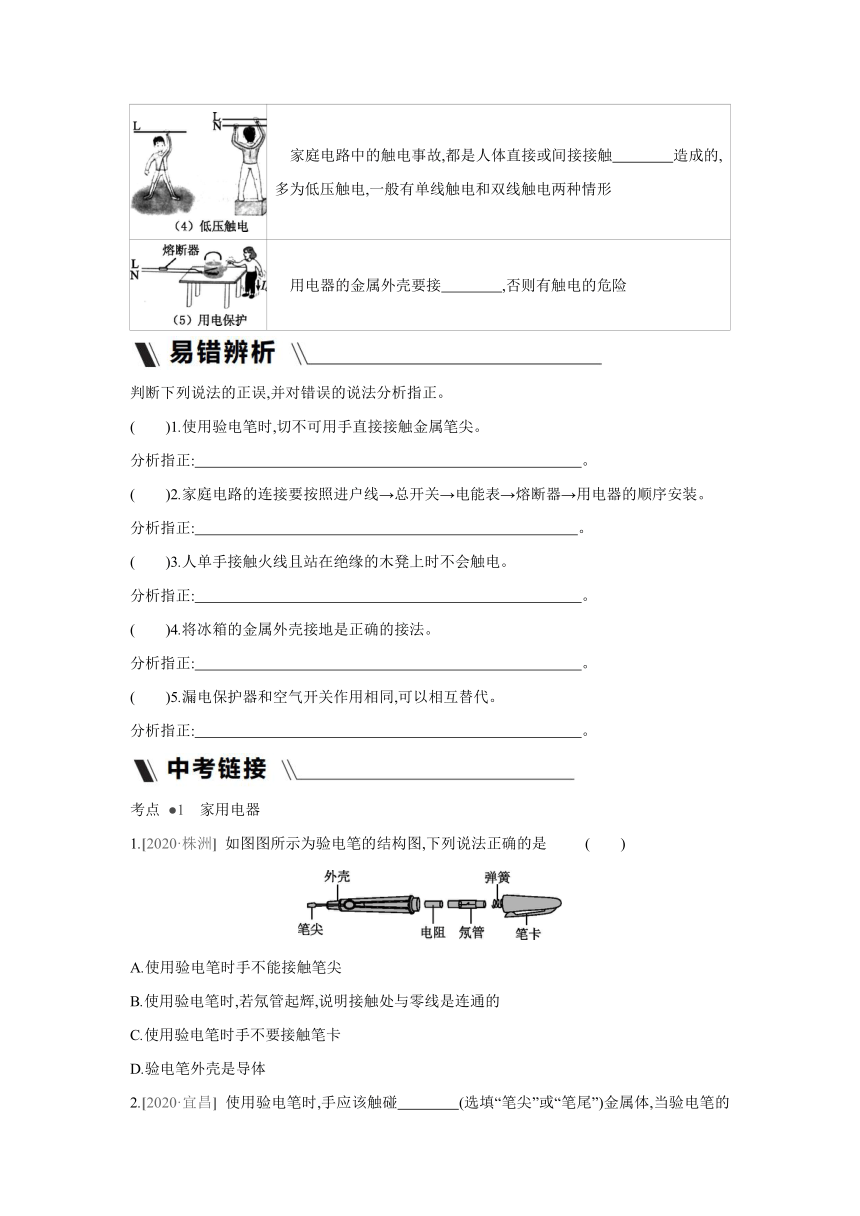

　家庭电路中的触电事故,都是人体直接或间接接触　　　　造成的,多为低压触电,一般有单线触电和双线触电两种情形
　用电器的金属外壳要接　　　　,否则有触电的危险
判断下列说法的正误,并对错误的说法分析指正。
(　　)1.使用验电笔时,切不可用手直接接触金属笔尖。
分析指正:　 　 。
(　　)2.家庭电路的连接要按照进户线→总开关→电能表→熔断器→用电器的顺序安装。
分析指正: 　 　。
(　　)3.人单手接触火线且站在绝缘的木凳上时不会触电。
分析指正:　 　 。
(　　)4.将冰箱的金属外壳接地是正确的接法。
分析指正:　 　 。
(　　)5.漏电保护器和空气开关作用相同,可以相互替代。
分析指正: 　 　。
　 　　　　　　　　　　　　
考点 ●1　家用电器
1.[2020·株洲] 如图图所示为验电笔的结构图,下列说法正确的是 (　　)
A.使用验电笔时手不能接触笔尖
B.使用验电笔时,若氖管起辉,说明接触处与零线是连通的
C.使用验电笔时手不要接触笔卡
D.验电笔外壳是导体

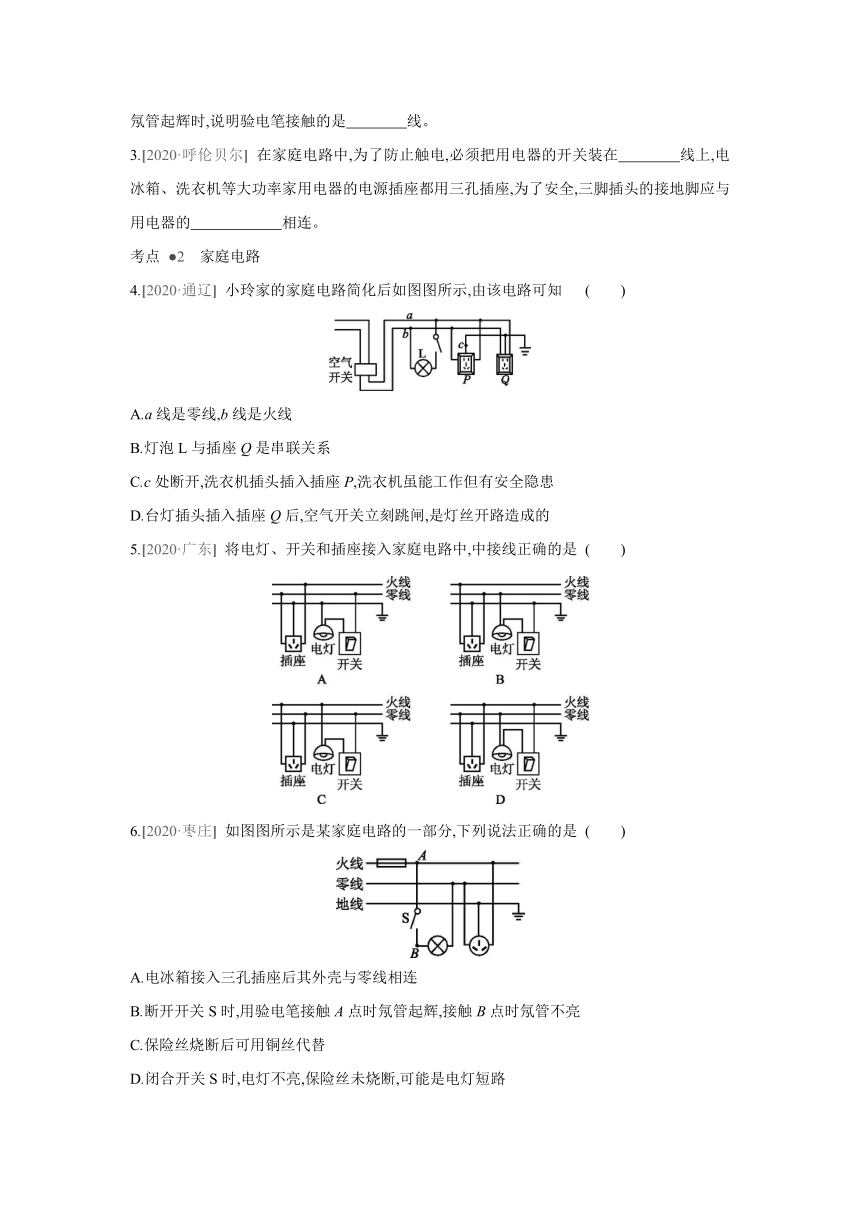

2.[2020·宜昌] 使用验电笔时,手应该触碰　　　　(选填“笔尖”或“笔尾”)金属体,当验电笔的氖管起辉时,说明验电笔接触的是　　　　线。
3.[2020·呼伦贝尔] 在家庭电路中,为了防止触电,必须把用电器的开关装在　　　　线上,电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座,为了安全,三脚插头的接地脚应与用电器的　　　　　　相连。
考点 ●2　家庭电路
4.[2020·通辽] 小玲家的家庭电路简化后如图图所示,由该电路可知 (　　)
A.a线是零线,b线是火线
B.灯泡L与插座Q是串联关系
C.c处断开,洗衣机插头插入插座P,洗衣机虽能工作但有安全隐患
D.台灯插头插入插座Q后,空气开关立刻跳闸,是灯丝开路造成的
5.[2020·广东] 将电灯、开关和插座接入家庭电路中,中接线正确的是 (　　)
6.[2020·枣庄] 如图图所示是某家庭电路的一部分,下列说法正确的是 (　　)
A.电冰箱接入三孔插座后其外壳与零线相连
B.断开开关S时,用验电笔接触A点时氖管起辉,接触B点时氖管不亮
C.保险丝烧断后可用铜丝代替
D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路
7.[2020·安徽] 如图图所示的家庭电路,当闭合开关时,发现电灯不亮。若原因是图中打“×”的位置发生了开路。则在开关闭合的情况下,用验电笔测试电路中A点时,验电笔氖管　　　　
(选填“会”或“不会”)起辉。
8.[2020·朝阳] 如图图所示为小明家客厅的实物电路图。请你用笔画线代替导线,把三孔插座和带有开关的电灯分别正确地接入电路中。
考点 ●3　安全用电与保护
9.[2020·长沙] 进入汛期以来,多地发生强降雨,人们在防汛的同时还要注意用电安全,下列做法正确的是 (　　)
A.雷雨天不在大树下躲避
B.雷雨天在室外使用手机打电话
C.手上有水时拔用电器的插头
D.发现有人触电时,立即用手直接将人拉开
10.[2020·山西] 如图图所示,志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是 (　　)
　
A.摘下灯罩→更换灯泡→切断电源→通电测试
B.切断电源→摘下灯罩→更换灯泡→通电测试
C.更换灯泡→切断电源→摘下灯罩→通电测试
D.摘下灯罩→切断电源→更换灯泡→通电测试
11.[2020·丹东] 新建居民楼电路中,当电流过大时　　　　　　　自动断开,切断电路,俗称跳闸;为了避免人不小心接触火线,电流经人体流入大地时发生触电事故,会装上　　　　　　　
对人体起到保护作用。
答案
[知识梳理]
①电动类　②高值电阻　③氖管　④弹簧
⑤量电装置　⑥双线　⑦电弧　⑧不靠近
[图说教材]
(1)金属外壳　(2)火线　零线　笔尾
(3)下　不可以　(4)火线　(5)地线
[易错辨析]
1.√
2.×,家庭电路的连接要按照进户线→电能表→总开关→熔断器→用电器的顺序安装
3.√　4.√
5.×,在电路发生过载或者短路时,空气开关能切断电路,而漏电保护器可以对人身触电、导线漏电、插座接错线、用电器短路等情况起保护作用,所以漏电保护器和空气开关作用不相同,不能相互替代
[中考链接]
1.A　
2.笔尾　火　 在使用验电笔时,笔尖接触导线,手接触笔尾金属体,当验电笔的氖管发出红光时,说明验电笔接触的是火线。
3.火　金属外壳　 (1)用电器的开关装在火线上,断开开关时,切断火线,可防止接触用电器发生触电事故。
(2)为了安全用电,电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座,三脚插头的接地脚应与用电器的金属外壳相连通,这样若用电器的外壳万一带电,电流会通过地线导入大地,防止触电事故的发生。
4.C　 根据题意和图中的标注可知,用电器的开关应该接在火线上,所以和开关相连的那根线是火线,即a线是火线,b线是零线,故A错误;
灯泡L与插座Q是互不影响的,所以是并联的关系,故B错误;
若c处断开(即三孔插座没有接地),洗衣机插头插入插座,洗衣机仍然能工作,但外壳不能接地,当外壳漏电时,人接触金属外壳,会有电流流过人体,会发生触电事故,即有安全隐患,故C正确;
空气开关跳闸可能是电路总功率过大引起的,也可能是发生了短路,不可能是灯丝断路造成的,故D错误。
5.D　 (1)根据安全用电的原则,开关要先接在火线上,开关和电灯要串联,然后火线进入螺口灯泡顶端的金属点,最后螺口灯泡的螺旋套要接在零线上。
(2)三孔插座的接法:上孔接地线,左孔接零线,右孔接火线;且三孔插座与电灯要并联,故图D正确。
6.B　 电冰箱接入三孔插座能使电冰箱金属外壳接地,防止由于冰箱外壳漏电而使人发生触电事故,故A错误;断开开关S时,A点在火线上,用验电笔接触A点氖管发光,由于开关断开,B点与火线未连通,接触B点时氖管不会发光,故B正确;当电路电流过大时,保险丝熔断而保护电路,如图图果用铜丝代替保险丝,由于铜丝熔点高,则起不到保护作用,故C错误;若闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯断路,故D错误。
7.会　 图中,开关接在火线与电灯之间,开关闭合后,若打“×”的位置发生了断路,A点还与火线连通,所以用验电笔测试A点时,氖管会发光。
8.如图图图所示
9.A　
10.B　 更换灯泡之前必须断开开关,切断电源,然后摘下灯罩,更换灯泡,最后通电测试灯泡是否发光,故B正确。
11.空气开关　漏电保护器　 (1)当家庭电路中电流过大时,空气开关自动断开,切断电路。
(2)如图图果站在地上的人不小心接触了火线,电流经过人体流入大地,漏电保护器会迅速切断电流,对人体起到保护作用。
