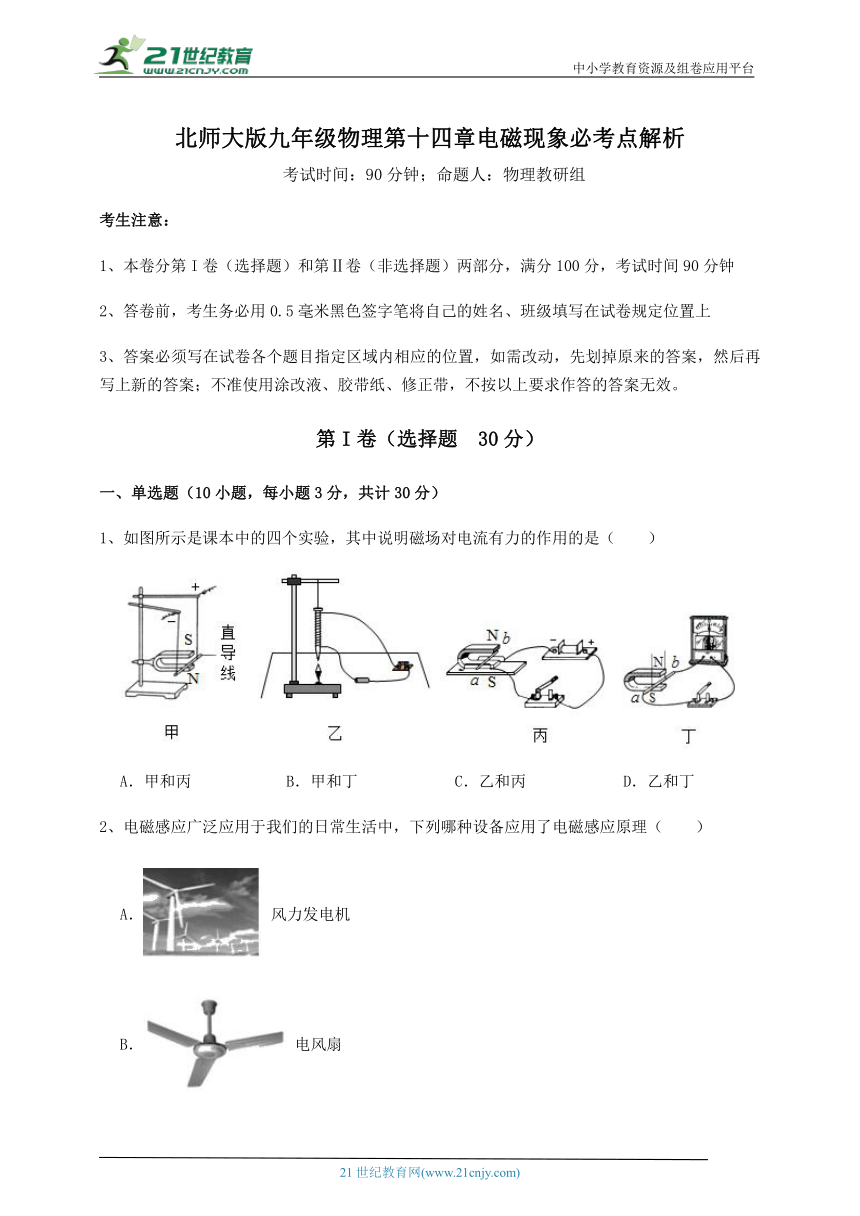

北师大版九年级物理第十四章电磁现象必考点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示是课本中的四个实验，其中说明磁场对电流有力的作用的是（　　）
A．甲和丙 B．甲和丁 C．乙和丙 D．乙和丁
2、电磁感应广泛应用于我们的日常生活中，下列哪种设备应用了电磁感应原理（　　）
A． 风力发电机
B． 电风扇
C． 电铃
D． 扬声器

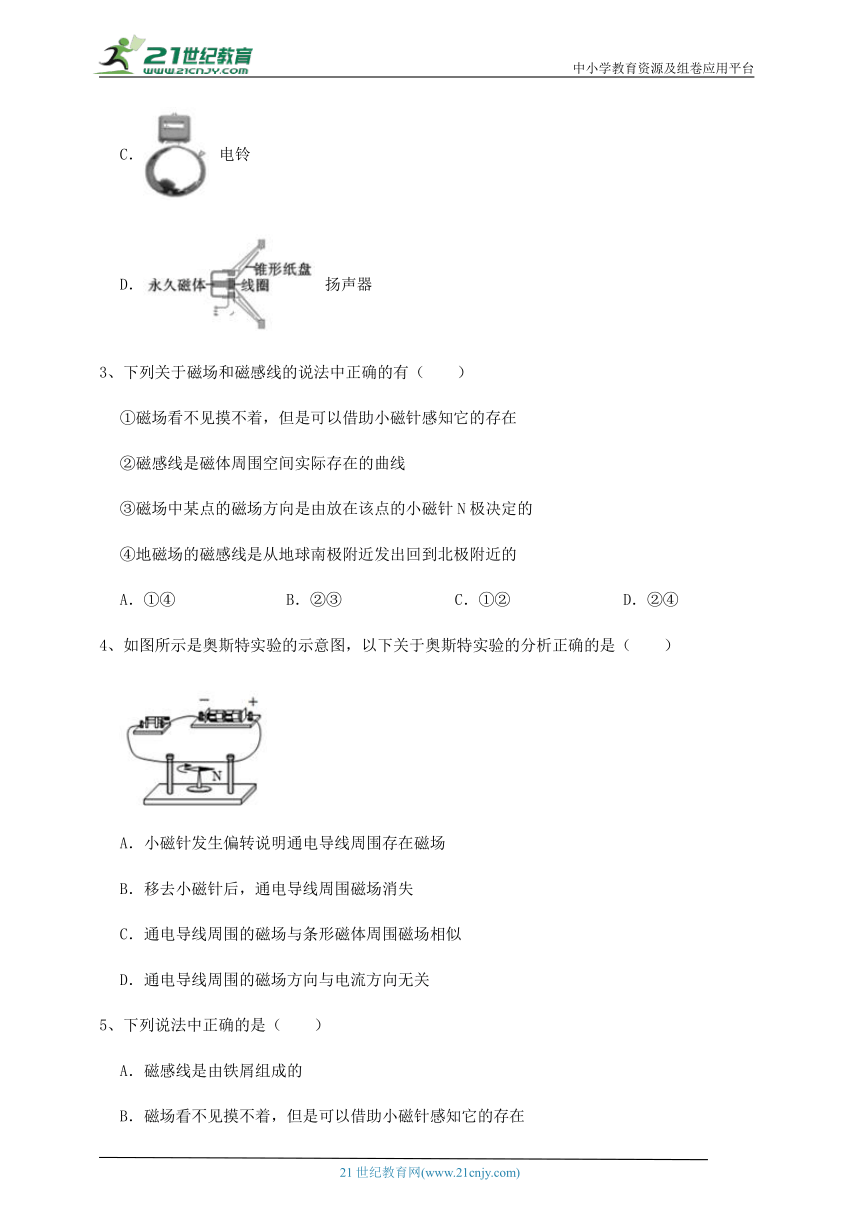

3、下列关于磁场和磁感线的说法中正确的有（　　）
①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁场中某点的磁场方向是由放在该点的小磁针N极决定的
④地磁场的磁感线是从地球南极附近发出回到北极附近的
A．①④ B．②③ C．①② D．②④
4、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（　　）
A．小磁针发生偏转说明通电导线周围存在磁场
B．移去小磁针后，通电导线周围磁场消失
C．通电导线周围的磁场与条形磁体周围磁场相似
D．通电导线周围的磁场方向与电流方向无关
5、下列说法中正确的是（　　）
A．磁感线是由铁屑组成的
B．磁场看不见摸不着，但是可以借助小磁针感知它的存在
C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的
D．小磁针的S极在某点所受磁场力的方向，跟该点磁场的方向相同

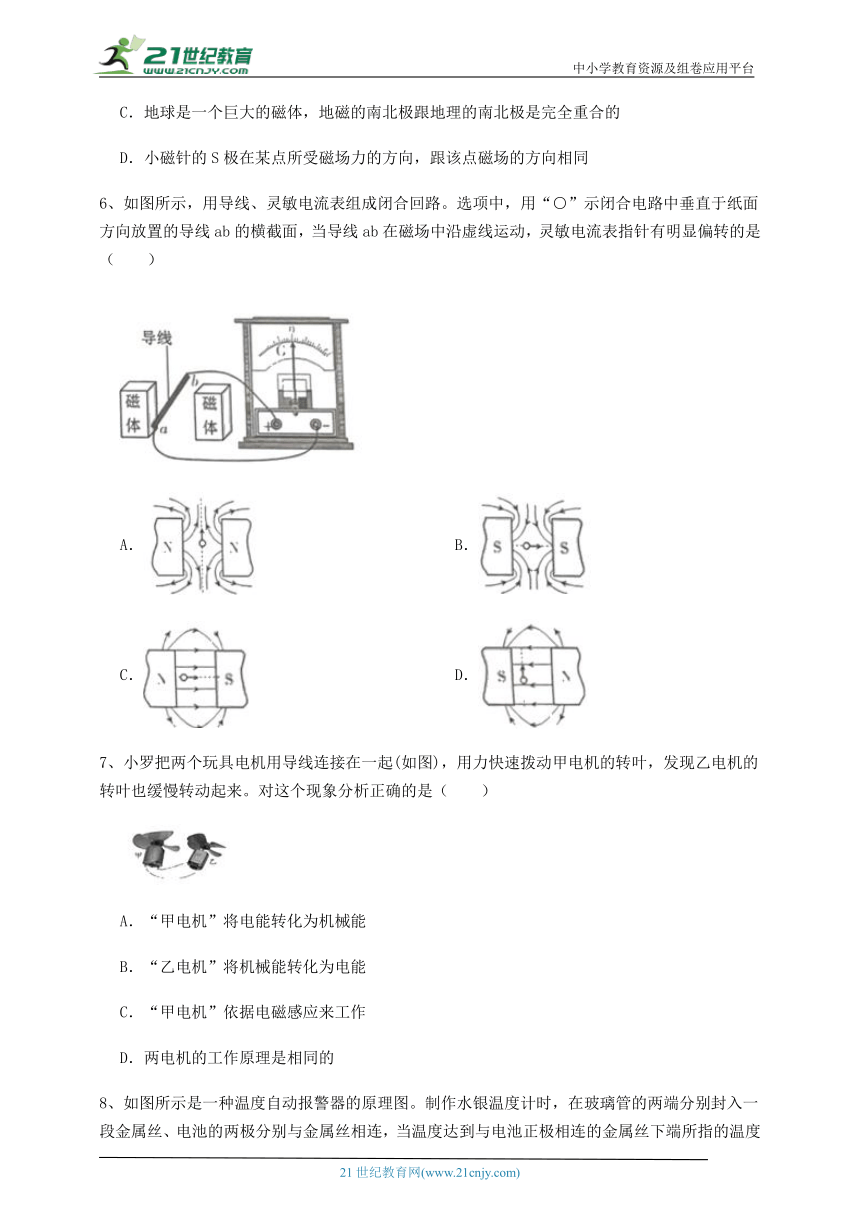

6、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“○”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（　　）
A． B．
C． D．
7、小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（　　）
A．“甲电机”将电能转化为机械能
B．“乙电机”将机械能转化为电能
C．“甲电机”依据电磁感应来工作
D．两电机的工作原理是相同的

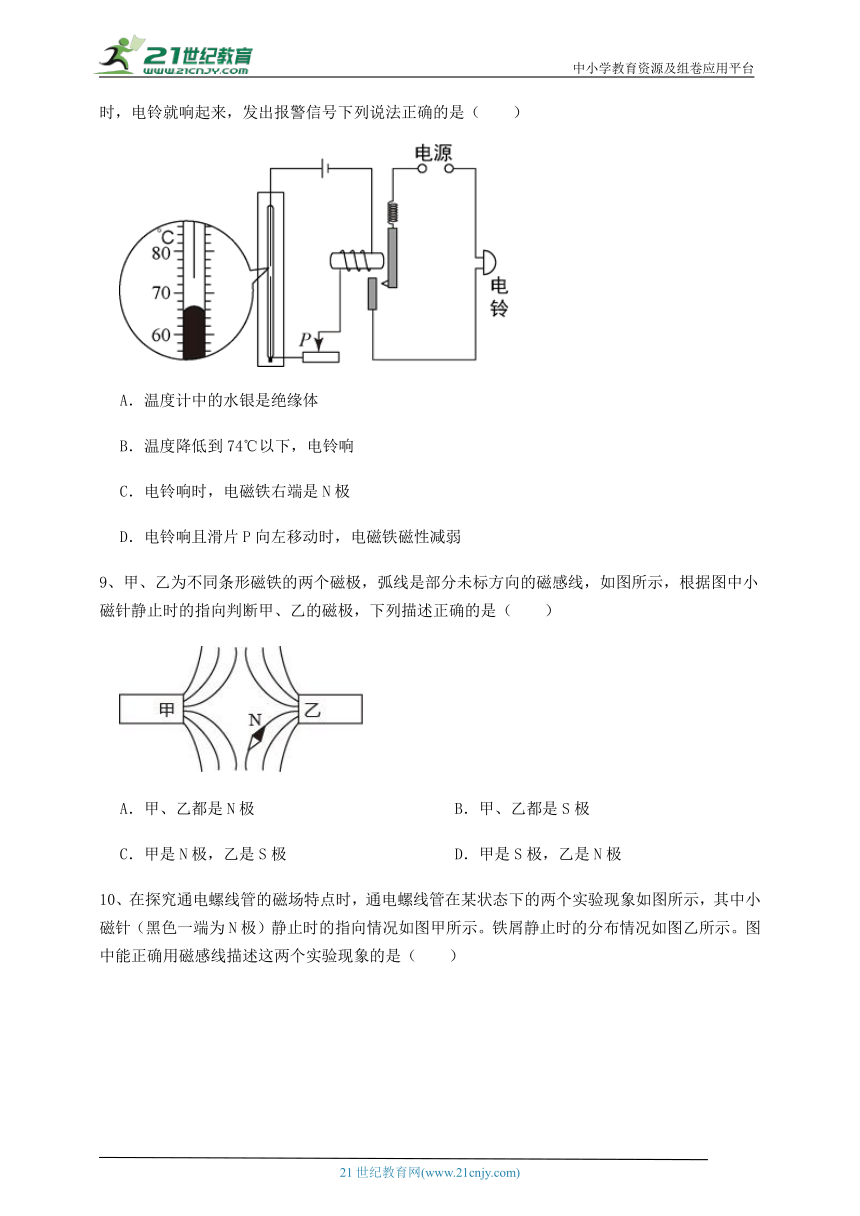

8、如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝、电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（　　）
A．温度计中的水银是绝缘体
B．温度降低到74℃以下，电铃响
C．电铃响时，电磁铁右端是N极
D．电铃响且滑片P向左移动时，电磁铁磁性减弱
9、甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示，根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（　　）
A．甲、乙都是N极 B．甲、乙都是S极
C．甲是N极，乙是S极 D．甲是S极，乙是N极

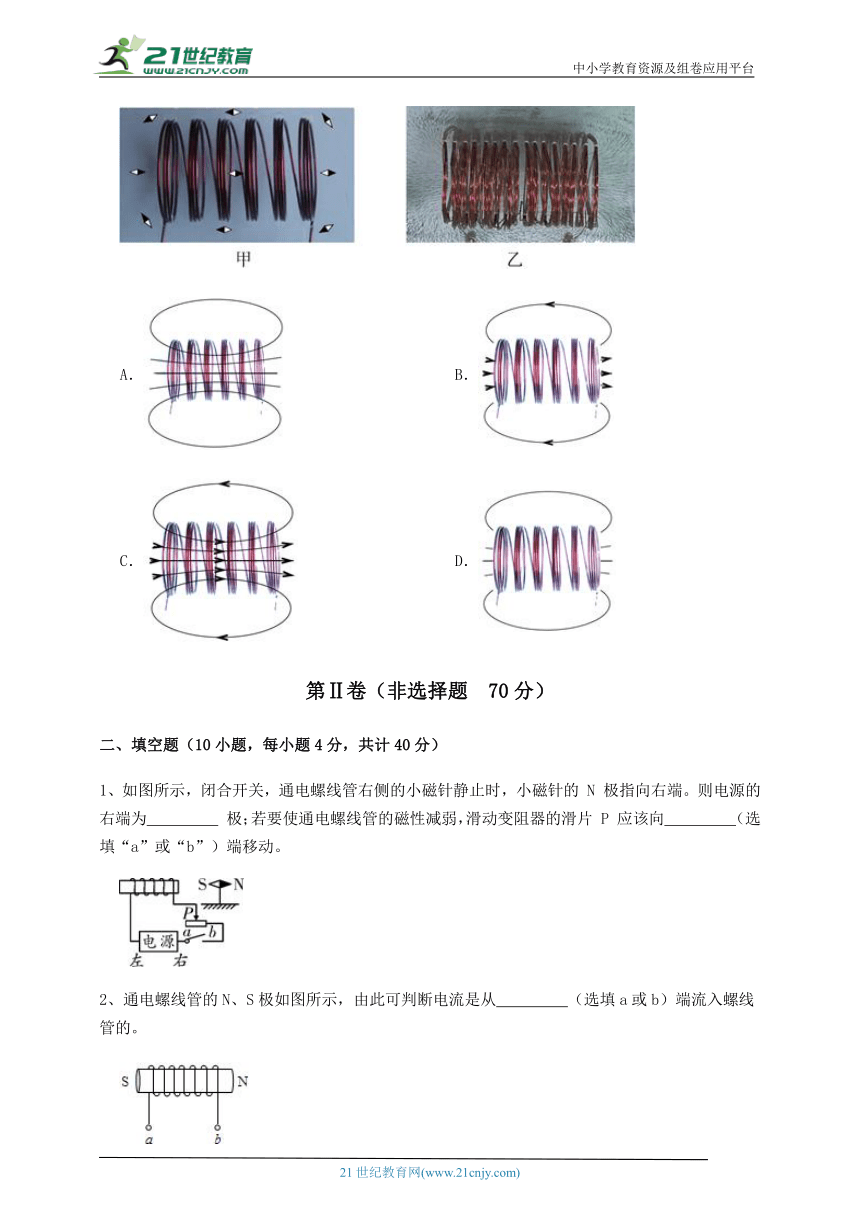

10、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（　　）
A． B．
C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（10小题，每小题4分，共计40分）
1、如图所示，闭合开关，通电螺线管右侧的小磁针静止时，小磁针的 N 极指向右端。则电源的右端为　 　 极；若要使通电螺线管的磁性减弱，滑动变阻器的滑片 P 应该向　 　（选填“a”或“b”）端移动。
2、通电螺线管的N、S极如图所示，由此可判断电流是从　 　（选填a或b）端流入螺线管的。
3、将一根直导线放在静止的小磁针上方，通电后小磁针发生偏转，这表明通电直导线周围存在　 　。如图所示装置，通电瞬间直导线向左摆动，这表明　 　对电流有力的作用；若要使直导线向右摆动，应如何操作？　 　。根据此现象的原理可以制成　 　。
4、如图所示，闭合开关后，电磁铁的左端为　 　极，对电磁铁来说，匝数越多，通过的　 　越大，它的磁性就越强。
5、如图所示的电路，开关S接到 后，小磁针静止时，A端是　 　极；将开关S由 拨到 ，需调节滑动变阻器的滑片，目的是　 　，则电磁铁的磁性　 　（选填“增强”、“不变”或“减弱”）。
6、小明用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，B是小型电热器．温度计里用水银而不用酒精是因为水银是　 　（选填“导体”或“绝缘体”），电磁铁的上端是　 　极（选填“N”或“S”）；该装置能使鱼缸的水温大致保持在　 　℃．
7、如图所示，闭合开关，铁块、弹簧在图中位置静止，电磁铁的下端为　 　极（选填“N”或“S”）；当滑动变阻器的滑片向左移动时，电流表示数将　 　，弹簧的长度将　 　。（选填“变大”、“变小”或“不变”）
8、十九世纪末，英国物理学家汤姆生发现原子中存在带负电的粒子，该粒子称为　 　；科学家　 　（填写人名）通过实验发现电流周围存在磁场。为验证电流周围存在磁场，小明连接了如图所示的实验电路，他把小磁针（图中没有画出）放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化。经检查，各元件完好，电路连接无故障。请你猜想小磁针指向不发生变化的原因可能是　 　。
A．小磁针离直导线太远；
B．小磁针离直导线太近；
C．闭合开关前，小磁针的NS极指向与直导线恰好垂直；
D．闭合开关前，小磁针的NS极指向与直导线恰好平行。
9、小明同学用硬纸板和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，就制作成了一个如图所示的指南针．指南针能指南北说明地球周围存在　 　．该指南针静止后，针尖指南方，则针尖是指南针的　 　(填“N”或“S”)极．
10、虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示 图中的螺线管中插入了一根软铁棒，通电后磁性会更　 　(选填“强”或“弱”)；当水位到达金属块A时，　 　(选填“红”或“绿”)灯亮。
三、实验探究（3小题，每小题10分，共计30分）
1、冰冰同学用图示装置进行了磁现象知识研究：如图所示，在铁架台上面虚线框中是由可调电压的学生电源、导体ab（在下虚线框内）、保护电阻、开关组成一回路。下面虚线框中由蹄型电磁铁、滑动变阻器和开关、电源（在上虚线框内）构成回路。
（1）冰冰连接好电路后，闭合开关，发现无论怎样移动滑动变阻器的滑片P，导体ab仍静止不动，检查发现电路连接正确、各实验器材都完好，请你帮忙分析出现上述情况的原因是　 　 （写出一点即可）。
（2）找出问题并正确处理后，将变阻器的滑片P移到图示位置，闭合开关S，导体ab向右摆动。此实验现象可以说明　 　 （填“电热器”“发电机”或“电动机”）的工作原理，也说明通电电磁铁周围存在　 　 。
（3）要使通电导体ab向右侧摆动的幅度增大，应将滑动变阻器的滑片P向　 　 （填“左”或“右”）端移动；若仅将电源正负极对调接入电路，闭合开关S，导体ab向　 　 （填“左”或“右”）侧摆动。
（4）利用本实验装置及实验现象可以探究或说明的磁现象有关知识的有_________
A．电流的磁效应
B．感应电流产生的条件
C．磁场对电流的作用
D．电磁铁的磁场强弱与电流大小的关系
2、在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）电磁铁磁性的强弱是通过观察　 　来确定的。
（2）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数　 　（选填“增加”或“减少”），说明电流越　 　，电磁铁磁性越强。
（3）根据图示的情境可知，　 　（选填“甲”或“乙”）的磁性强，说明电流一定时，　 　，电磁铁磁性越强。
（4）根据安培定则，可判断出乙铁钉的上端是电磁铁的　 　极。
（5）电磁铁吸引的大头针下端分散的原因是　 　。
3、如图所示，观察到放置在直导线下方的小磁针，在电路接通后发生偏转，此现象说明了通电导体周围存在　 　。断开开关，对调电源的正负极，观察小磁针的偏转方向和原来的相反，说明通电导体周围的磁场方向和　 　方向有关。
-参考答案-
一、单选题
1、【答案】A
【解析】解：甲图当闭合开关后，放在磁场中的导体AB中有电流通过，且导体会动起来，说明磁场对通电导体有力的作用，符合题意
乙图当导体中有电流通过时，放在导体下方的小磁针发生了偏转，说明通电导线周围存在磁场，不符合题意；
丙图闭合开关后，原来静止在磁场中的导体运动起来，说明受到了磁场对电流有力的作用。故符合题意；
丁图该实验装置中没有电源，当放在磁场中的导体AB在磁场中做切割磁感线运动时，灵敏电流计的指针就会偏转，即产生了感应电流，这是电磁感应现象，不符合题意；
故答案为：A
【分析】演示电与磁的关系的实验较多，如电流的磁效应实验、电磁铁、电磁感应及通电导体在磁场中受力的作用等，都应做到熟练应用.
2、【答案】A
【解析】解：A、风力发电机是利用电磁感应原理工作的，在工作过程中，线圈在外力的作用下在磁场中转动，将风能转化成电能，A符合题意；
B、电风扇中的主要部件是电动机，电动机的工作原理是通电线圈在磁场中受力而转动，不是应用电磁感应原理，B不符合题意；
C、电铃是利用电流的磁效应工作的，C不符合题意；
D、扬声器工作时，电流经过磁场中的线圈，线圈由于受到磁场力而运动，从而带动纸盆产生振动发声，将电信号转化为声信号，D不符合题意。
故答案为：A。
【分析】电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流.
3、【答案】A
【解析】解：①磁场看不见摸不着，但磁场对放入其中的磁体有力的作用，所以可以借助小磁针感知它的存在，这是典型的转换法，故①正确；
②磁感线是不存在的，是为了研究方便而假象的一些有方向的曲线，故②错误；
③磁场中某点的磁场方向是一定的，并不是由放在该点的小磁针N极决定的，故③错误；
④地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，所以地磁场的磁感线是从地球南极附近发出回到北极附近，故④正确。
故答案为：A
【分析】磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的.
磁感线：描述磁场的强弱和方向而假想的曲线.磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）
地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.(地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象.）
4、【答案】A
【解析】A．当将通电导线放在小磁针上方时，小磁针会发生偏转，说明了小磁针受到了力的作用，A符合题意；
B．由实验知道，该磁场与小磁针的有无无关，移去小磁针后，通电导线周围的磁场依然存在，B不符合题意；
C．通电螺线管周围的磁场与条形磁体周围磁场相似，C不符合题意；
D．当电流发生改变时，小磁针的偏转方向会发生改变，这说明通电导线周围的磁场方向与电流方向有关，D不符合题意。
故答案为：A。
【分析】奥斯特电流的磁效应实验是：将通电导线放在小磁针上方时，小磁针会发生偏转。该实验证明了通电导体周围存在磁场，产生的磁场方向与电流的方向有关。
5、【答案】B
【解析】A．磁感线是不存在的，磁感线是铁屑组成的说法错误，A不符合题意；
B．磁场看不见摸不着，根据磁场的性质磁场会对置于其中的磁体产生力的作用，因此可以借助小磁针感知它的存在，这是典型的转换法，B符合题意；
C．地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，二者并不完全重合，C不符合题意；
D．小磁针的N极在某点所受磁场力的方向，跟该点磁场的方向相同，D不符合题意。
故答案为：B。
【分析】磁场是磁体周围存在的一种看不见的特殊物质；可以通过小磁针反应磁场的分布。
6、【答案】D
【解析】如图所示，只有D图中导线在做切割磁感线运动，此时灵敏电流表指针会有明显偏转，ABC不符合题意，D符合题意。
故答案为：D。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
7、【答案】C
【解析】A．“甲电机”相当于发电机，将机械能转化为电能，A不符合题意；
B．“乙电机”相当于电动机，将电能转化为机械能，B不符合题意；
C．“甲电机”相当于发电机，利用电磁感应工作，C符合题意；
D．“乙电机”相当于电动机，利用磁场对电流受力的作用工作，两电机的工作原理不同，D不符合题意。
故答案为：C。
【分析】发电机根据电磁感应工作，将机械能转化为电能，电动机根据磁场对电流的作用工作，将电能转化为机械能。
8、【答案】C
【解析】A．温度升高水银柱上升，电路接通，则水银是导体，A不符合题意；
B．温度升高水银柱上升，当温度达到74℃及以上时，左边电路接通，电磁铁产生磁性，吸引衔铁，右边电路接通，电铃响，B不符合题意；
C．如图可知，电流由电磁铁左端流入，根据安培定则可知，电磁铁右端为N极，C符合题意；
D．滑片P向左移动时，电路接入阻值变小，电流变大，则电磁铁磁性变强，D不符合题意。
故答案为：C。
【分析】奥斯特实验证明电流周围存在这磁场，通电螺线管周围的磁场可以利用右手螺旋定则判断N极和S极。
9、【答案】B
【解析】由图可知，两磁极相互排斥，小磁针的N极的指向与该点磁感线的方向一致，磁体的外部，磁感线从磁体的N极出发回到S极，所以甲、乙都是S极。
故答案为：B。
【分析】由磁感线的分布可知两磁极极性的关系，由磁极间相互作用规律可知磁极的极性。
10、【答案】C
【解析】通电螺线管的外部磁场和条形磁体的磁场相似，由甲图中小磁针的分布情况可以判断该通电螺线管的左侧为S极，右侧为N极。我们规定小磁针静止时的N极指向为该点的磁场方向，所以在磁体外部，磁感线总是从N极出发回到S极。而在磁体内部，磁感线的分布和磁体的N、S极一致，由此判断，A、B、D不符合题意；C符合题意。
故答案为：C。
【分析】通电螺线管相当于条形磁铁，磁感线是密闭的曲线，从北极出发回到南极。
二、填空题
1、【答案】负；a
【解析】【解答】小磁针静止时 N 极指向右端，左端为S极，根据异名磁极相互吸引，通电螺线管的右端为N极，左端为S极，根据安培定则的得螺线管上电流的方向向下，因为在电源外部电流从正极流向负极，所以电源的右端为负极。要利用滑动变阻器使通电螺线管的磁性减弱，就是减小电流、增大电阻，所以滑动变阻器的滑片应该向a端移动。
【分析】根据通电螺旋管的磁极，结合安培定则判断电流方向，电路中的电流越大，磁性越强。
2、【答案】a
【解析】【解答】由于通电螺线管的左端是S极、右端N极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，此时四指所知的方向即为电流的方向，电流从左侧流入，即电流是从a端流入螺线管的。
【分析】结合通电螺线管的N极和S极，利用右手螺旋定则求解通电螺线管的电流方向，判断电流的方向即可。
3、【答案】磁场；磁场；改变流过直导线的电流方向或对换磁铁的两个磁极；电动机
【解析】【解答】通电导线周围存在磁场，这是奥斯特实验得到的结论，并且通电导线周围的磁场方向与电流方向有关。磁场对通电导线有力的作用，使直导线运动，直导线所受力的方向与电流方向和磁场方向有关，要使直导线的运动方向相反，可以改变磁场方向或改变直导线中的电流方向，只要改变其中一项即可，不能同时改变磁场方向和电流方向。根据通电导线在磁场中受力的作用可以制成电动机，把电能转化为机械能。
【分析】奥斯特实验证明：通电导线周围存在磁场；通电导线在磁场中受力的作用，所受力的方向由电流的方向和磁场的方向有关.
4、【答案】N；电流
【解析】【解答】由图可知，电磁铁中电流是从右端流入、从左端流出，根据安培定则可知，电磁铁的左端为N极，右端为S极。电磁铁磁性强弱影响因素有两个：电流大小、线圈匝数多少；匝数越多，通过的电流越大，它的磁性就越强。
【分析】电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大。结合通电螺线管的电流方向，利用右手螺旋定则求解通电螺线管的N极和S极。
5、【答案】N；使电流表示数不变；减弱
【解析】【解答】伸出右手握住螺线管，四指弯曲指示电流的方向，大拇指所指的方向即螺线管的右端为电磁铁的S极，根据同名磁极相互排斥、异名磁极相互吸引的道理可知，小磁针的A端是N极。
将开关S由a拨到b，调节滑动变阻器，目的是使电流表示数不变，即电流不变，而线圈的匝数减少了，由于电流一定时，通电螺线管线圈的匝数越少，磁场越弱，所以电磁铁的磁性会减弱。
【分析】结合通电螺线管的电流方向，利用右手螺旋定则求解通电螺线管的N极和S极。电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝数越多，产生的磁场越强。
6、【答案】导体；N；26
【解析】【解答】水银是导体，酒精和煤油是绝缘体，当温度计的液柱上升到26℃时，应接通电磁铁的电路，故应使用水银；
由图知，电流从电磁铁上方流入、下方流出，根据线圈绕线利用安培定则可知，电磁铁的上端为N极；
温度计的分度值为1℃，导线的末端在26℃处；由于水银是导体，当温度升高到26℃时，控制电路接通，电磁铁有磁性，吸引衔铁，加热电路断开，电热器不发热；当温度下降低于26℃时，控制电路断开，电磁铁无磁性，衔铁被弹簧拉起，加热电路接通，电热器发热；所以该装置能使鱼缸中的水温大致保持在26℃．
【分析】水银是液态金属，是导体；结合通电螺线管的电流方向，利用右手螺旋定则求解通电螺线管的N极和S极。
7、【答案】S；变小；变小
【解析】【解答】根据安培定则可得，螺线管的上端为N极，下端为S极。若将变阻器的滑片P向左移动，滑动变阻器接入电路的电阻变大，所以电路中的电流变小，通电螺线管的磁性减弱，故对铁块的作用力减小，即弹簧长度应变小。
【分析】结合通电螺线管的电流方向，利用右手螺旋定则求解通电螺线管的N极和S极；滑动变阻器滑片向左端移动，接入电路中的电阻变大，电流变小，磁性减弱。
8、【答案】电子；奥斯特；A、C
【解析】【解答】英国物理学家汤姆生发现了原子中存在一种带负电荷的粒子，这种粒子就是电子。
首次通过实验发现电流周围存在着磁场的科学家是丹麦的奥斯特。
在验证电流产生磁场的实验中，小明连接了如图所示的实验电路。他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化。经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；也可能闭合开关前，小磁针的NS极指向与直导线恰好垂直，这都可能是造成小磁针指向不发生变化的原因。AC符合题意。
【分析】奥斯特实验证明电流周围存在这磁场，该磁场即为电荷定向移动造成的。
9、【答案】磁场；S
【解析】【解答】指南针能指南北说明地球周围存在磁场，针尖指南方，说明针尖是指南针的S极。
故答案为：磁场；S
【分析】地球是一个大磁体，指南针指南北是由于受到了地磁场的作用。
10、【答案】强；红
【解析】【解答】螺线管中插入了一根软铁棒，通电后磁性会更强，原因是因为铁芯被通电螺线管的磁场磁化，磁化后的铁芯也变成了一个磁体，这样由于两个磁场互相叠加，从而使螺线管的磁性大大增强。当水位到达金属块A时，电磁铁所在电路被接通，电磁铁向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮。
【分析】螺线管中加入铁芯后，磁性增强，根据电磁继电器的工作原理，分析工作情况。
三、实验探究
1、【答案】（1）电源电压太低
（2）电动机；磁场
（3）右；右
（4）A；C；D
【解析】【解答】(1)根据题意知道，电路连接正确、各实验器材都完好，但是无论怎样移动滑动变阻器的滑片P，导体ab仍静止不动，所以上述情况的原因，可能是电源电压低，造成电路中的电流过小，导体周围产生的磁场弱。(2)闭合开关S，导体ab向右摆动，说明导体通电后周围产生磁场，与电磁铁周围的磁场相互作用产生力磁力，此过程中消耗了电能，获得了机械能，故是电动机的工作原理。(3)若要使通电导体ab向右侧摆动的幅度增大，则需要使导体受力变大，故应增大电路中的电流，使电磁铁和导体ab周围的磁场增强，所以应将滑动变阻器的滑片P向右移动。若仅将电源正负极对调接入电路，则闭合开关S后，电磁铁和导体ab中的电流方向都发生变化，故导体ab受力方向不变，仍会向右摆动。(4)该装置通电后导体ab受力摆动，说明通电后电磁铁和导体ab周围产生了磁场，通电导体在磁场中受到磁力的作用，故可探究A、C；利用滑动变阻器改变电路中电流大小时，导体ab的摆动幅度变化，可反映出电磁铁磁性的强弱，故可探究D；导体切割磁感线运动时，电路中有无感应电流无法判断，故不能探究B。
故答案为：ACD。
【分析】（1）若电路完好而实验无现象，可能电压太小使得电流小；
（2）导体通电后会在磁场中运动，说明磁场对通电导体有力的作用，和电动机的工作原理相同；
（3）减小电阻可以增大电流，从而增大磁场的磁性，导体运动明显；
（4）导体周围有磁场是电流的磁效应，磁场对电流有力的作用，电流越大，电磁铁的磁性越强。
2、【答案】（1）吸引大头针的个数
（2）增加；大
（3）甲；线圈匝数越多
（4）N
（5）大头针被磁化，同名磁极相互排斥
【解析】【解答】(1)电磁铁磁性的强弱是通过观察吸引大头针的个数来确定的，吸引大头针的个数越多，则磁性越强。(2)当滑动变阻器滑片向左移动时接入的电阻减小，电路中电流增大，电磁铁甲、乙吸引大头针的个数增加，说明电流越大，电磁铁磁性越强。(3)根据图示的情境可知，甲乙串联，流过的电流相同，甲的磁性强，说明电流一定时，线圈匝数越多，电磁铁磁性越强。(4)根据安培定则，可判断出乙铁钉的上端是电磁铁的N极。(5)电磁铁吸引的大头针下端分散的原因是大头针被磁化，同名磁极相互排斥。
【分析】（1）电磁铁磁性的大小，可以通过吸引大头针的个数反应；（2）串联电路中，电阻越小，电流越大， 电磁铁的磁性越强；（3）当电流相同时，线圈匝数越大，磁性越强；（4）根据安培定则判断螺线管的磁极位置；（5）同名磁极相互排斥。
3、【答案】磁场；电流方向
【解析】【解答】直导线下方的小磁针，在电路接通后发生偏转，说明小磁针受到了磁场对它的作用力，所以此现象可以说明通电导体周围存在磁场。对调电源的正负极后，直导线中的电流方向改变，小磁针的偏转方向和原来相反，说明它受到的磁场对它的作用力方向与原来相反，说明通电导体周围磁场的方向与原来相反，所以，此现象说明了通电导体周围的磁场方向和电流方向有关。
【分析】通电导体周围存在磁场；通电导体周围的磁场方向和电流方向有关。
