北师大版九年级物理第十四章电磁现象必考点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（　　）
A．导体中的负电荷在做定向移动时不一定产生磁场
B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变
C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D．指南针之所以指南北，是因为受到地磁场的原因
2、如图所示，利用发电机工作原理的是（　　）
A．
B．
C．
D．

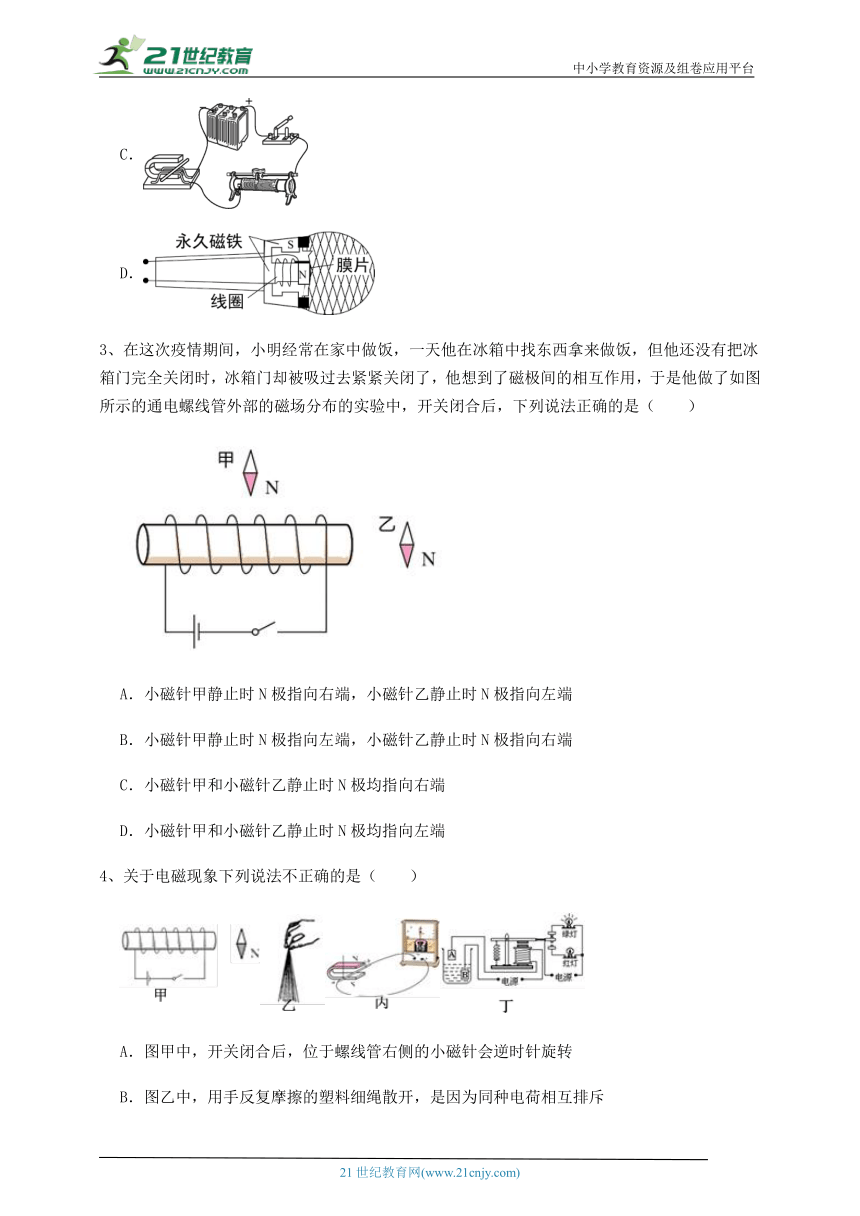

3、在这次疫情期间，小明经常在家中做饭，一天他在冰箱中找东西拿来做饭，但他还没有把冰箱门完全关闭时，冰箱门却被吸过去紧紧关闭了，他想到了磁极间的相互作用，于是他做了如图所示的通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是（　　）
A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端
B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端
C．小磁针甲和小磁针乙静止时N极均指向右端
D．小磁针甲和小磁针乙静止时N极均指向左端
4、关于电磁现象下列说法不正确的是（　　）
A．图甲中，开关闭合后，位于螺线管右侧的小磁针会逆时针旋转
B．图乙中，用手反复摩擦的塑料细绳散开，是因为同种电荷相互排斥
C．图丙中，人们利用该原理发明了电动机
D．图丁中，当水位达到金属块A之后，红灯亮

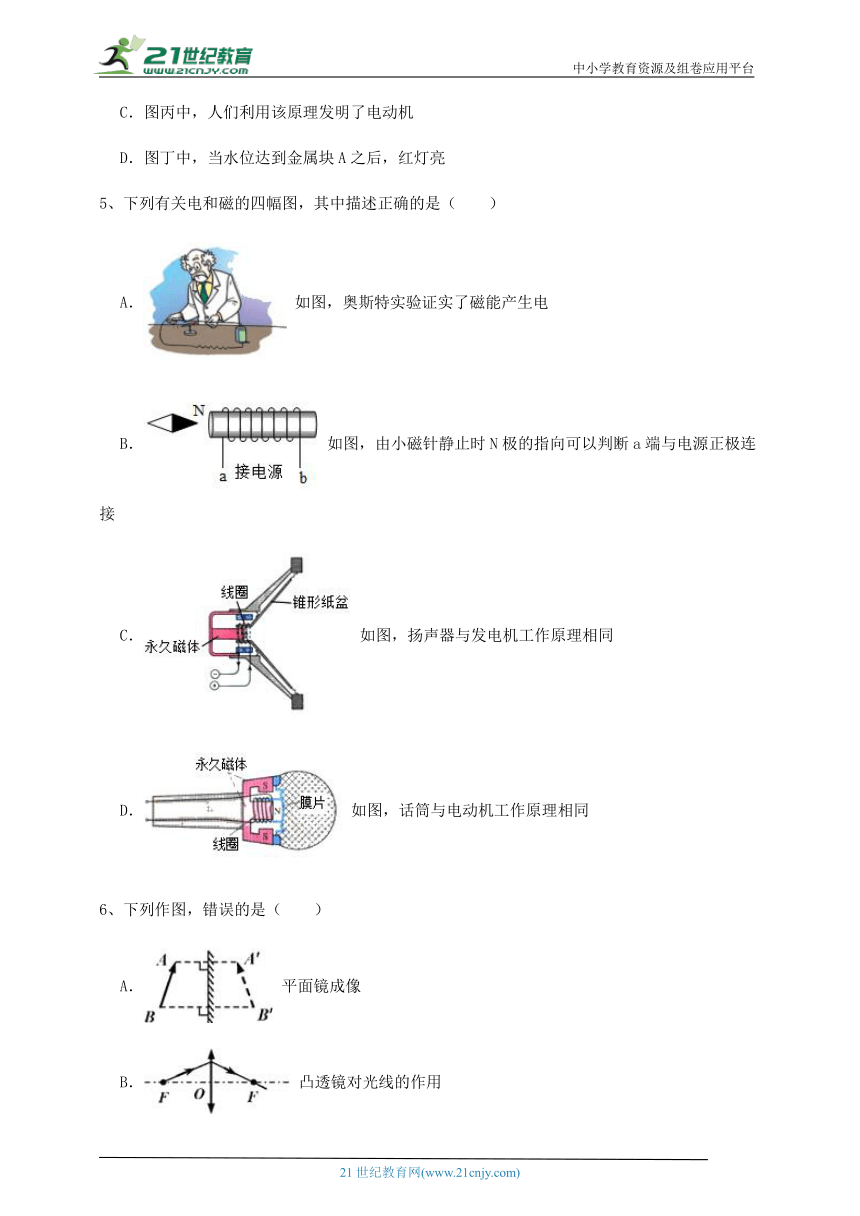

5、下列有关电和磁的四幅图，其中描述正确的是（　　）
A． 如图，奥斯特实验证实了磁能产生电
B． 如图，由小磁针静止时N极的指向可以判断a端与电源正极连接
C． 如图，扬声器与发电机工作原理相同
D． 如图，话筒与电动机工作原理相同
6、下列作图，错误的是（　　）
A． 平面镜成像
B． 凸透镜对光线的作用
C． 静止在水平面上物体的受力
D． 磁体的磁场

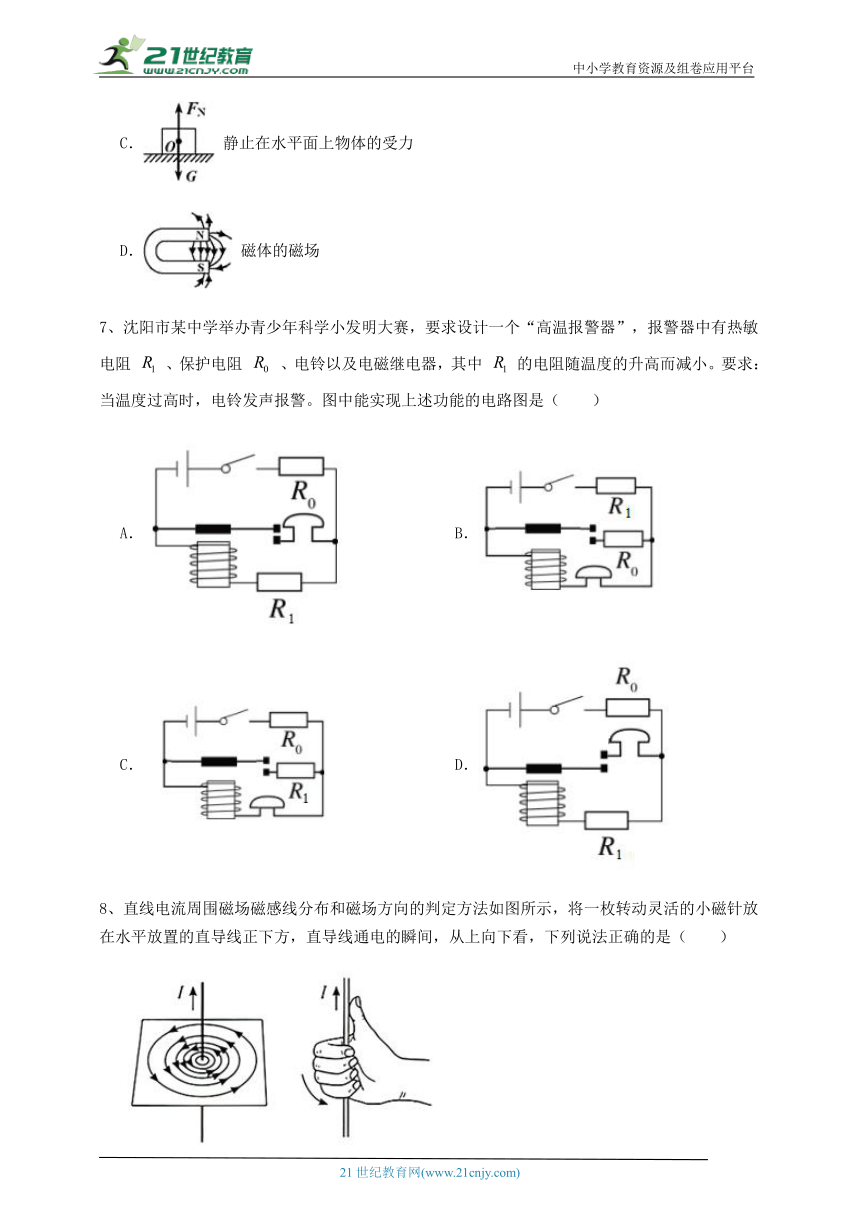

7、沈阳市某中学举办青少年科学小发明大赛，要求设计一个“高温报警器”，报警器中有热敏电阻 、保护电阻 、电铃以及电磁继电器，其中 的电阻随温度的升高而减小。要求：当温度过高时，电铃发声报警。图中能实现上述功能的电路图是（　　）
A． B．
C． D．
8、直线电流周围磁场磁感线分布和磁场方向的判定方法如图所示，将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间，从上向下看，下列说法正确的是（　　）
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转

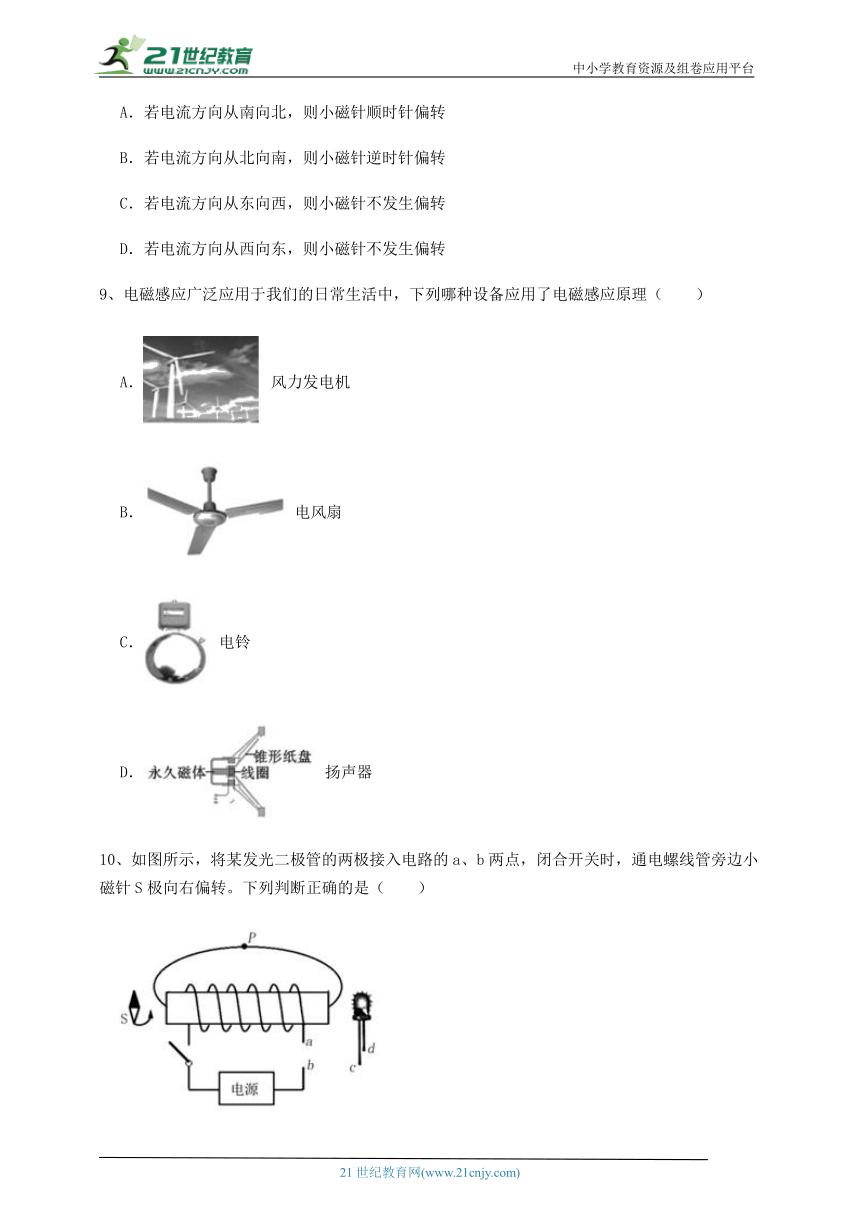

9、电磁感应广泛应用于我们的日常生活中，下列哪种设备应用了电磁感应原理（　　）
A． 风力发电机
B． 电风扇
C． 电铃
D． 扬声器
10、如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（　　）
A．通电螺线管右端为N极
B．电源左端为正极，右端为负极
C．发光二极管 极接 点， 极接 点
D．图中P处磁感线的方向从螺线管右端到左端
第Ⅱ卷（非选择题 70分）
二、填空题（10小题，每小题4分，共计40分）
1、如图甲所示为上海的磁悬浮列车示意图，图乙是其实现悬浮的原理图，A是轨道线圈（线圈绕法没有体现），安装在铁轨上；B是安装在车身上（紧靠铁轨下方）的电阻非常小的螺线管，B中电流方向如图乙所示，螺线管B与电磁铁A之间相互　 　（填“排斥”或“吸引”），从而使列车悬浮在铁轨上方，B上端为　 　（选填“N”或“S”）极。
2、小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮；车库有积水时，左侧控制电路接通，电磁铁通电，具有　 　性，把衔铁吸下，电铃发出声音。电铃应该安装在图中的　 　位置。
3、小丽在中国科技馆“会发电的衣服”的展台区，进行了如下探究实验∶用脚踩动踏步机踏板，带动发电纤维抖动，LED灯被点亮；增大踩动踏板的速度，发现被点亮的LED灯的数目增多。请你根据小丽的实验步骤及现象，写出她所探究的问题∶　 　。
4、根据材料信息及所学知识回答问题：
地球本身就是一个巨大的磁体，它的周围空间存在的磁场叫做地磁场。当太阳外层空间的带电粒子以极大的速度辐射（太阳风）至地球附近时，地球周围的地磁场会使太阳风带来的大部分带电粒子改变运动方向（如图所示），保护地球不受辐射的伤害。
①如图所示的司南，是我国制成的世界上最早的　 　工具；
②地磁N极在地理　 　极附近；
③太阳风遇到地磁场为什么会改变运动方向？请你用学过的知识进行合理猜想。　 　
5、如图所示是新一代代步工具——电动平衡车，其核心部件是电动机，它的工作原理是　 　。
6、如图所示，在电磁铁正上方用弹簧挂一条形磁铁，当开关S闭合后，电磁铁的上端是　 　极（选填“N”或“S”），当滑片P从a端向b端滑动的过程中，小灯泡的亮度　 　（选填“变亮”或“变暗”），弹簧长度　 　（选填“变长”或“变短”）。
7、如图所示，用两根缝衣针、一个按扣、一只大头针和一块橡皮制作一个指南针，如果图中指南针静止下来后，针头指南，那么针头是　 　（选填“N”或“S”）极。实验表明，电流一定时，外形相同的螺线管，匝数越多，电磁铁的磁性　 　（选填“越弱”、“越强”或“不变”）。
8、小明制作了一个水果电池，他用导线将带有铁芯的螺线管两端分别与铜片和锌片接在一起，并将铜片和锌片插入橙子中，螺线管右侧的小磁针静止后如图所示，说明　 　片是水果电池的正极。如果仅把导线两端的铜片和锌片互换，小磁针偏转的方向将　 　（选填“不变”或“反转”）。
9、如图所示，当开关S闭合时，通电螺线管的A端为　 　极（选填“N”或“S”），当滑动变阻器P向右移动时，通电螺线管的磁性将　 　（选填“增强”或“减弱”）．
10、扬声器与　 　的工作原理相同（选填“发电机”或“电动机”），　 　（选填“是”或“不是”）根据电磁感应现象制成。由于通过线圈的电流是　 　的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
三、实验探究（3小题，每小题10分，共计30分）
1、为了探究通电螺线管外部磁场的方向，小明设计了如图甲所示实验。
（1）闭合开关，小磁针转动到如图乙所示位置；断开开关，小磁针又回到原来位置（指向南北），这说明通电螺线管周围有　 　，通电螺线管的a端为　 　极。
（2）调换电源正负极接线后再闭合开关，发现小磁针转动情况与图乙所示相反。这说明通电螺线管的磁场方向与电流的　 　有关。
2、在“探究影响电磁铁磁性强弱的因素”的实验中，小明用漆包线和铁钉绕制成电磁铁A和B，设计了如图所示的电路：
（1）当闭合开关S后，两个电磁铁吸引大头针的情形如图所示，由此可以得出的结论是：在电流相同，铁芯相同时，　 　，电磁铁的磁性越强。
（2）电磁铁B的钉尖是　 　极；若要让电磁铁B再多吸起一些大头针；滑动变阻器的滑片应向　 　（选填“左”或“右”）端移动。
3、如图所示，水平放置的两光滑金属导轨与电路连接并置于垂直于导轨向里的匀强磁场（磁场强弱和方向处处相同）中，两根相同的金属棒AB、CD与导轨紧密接触且可自由滑动，导轨足够长，AB、CD电阻均为R。
（1）固定金属棒AB，把双向开关接到接线柱2，使金属棒CD水平向右运动，此时金属棒AB中有从A流向B的电流；若使金属棒CD水平向左运动，则此时金属棒AB中　 　（选填“有”或“没有”）电流；若有请判断电流的方向　 　（选填“从A流向B”或“从B流向A”）；若没有请分析原因；
（2）固定金属棒AB，把双向开关接到接线柱3，金属棒CD受到水平向左的磁场力作用，此时金属棒AB　 　（选填“有”或“没有”）受到磁场力；若有请判断磁场力的方向　 　（选填“水平向左”或“水平向右”）；若没有请分析原因。
-参考答案-
一、单选题
1、【答案】D
【解析】A．导体中的负电荷在做定向移动时会产生电流，电流的周围一定存在磁场，A不符合题意；
B．若改变磁场的方向时也改变了电流的方向，则通电导线在磁场中的受力方向不会发生改变，B不符合题意；
C．闭合回路的一部分导体在磁场中做切割磁感线运动时，导体中产生感应电流，C不符合题意；
D．地球本身就是个大磁体，指南针之所以指南北，就是因为受到地磁场的原因，D符合题意。
故答案为：D。
【分析】电荷的定向移动形成电流；电流的周围存在磁场。
通电导体在磁场中的受力方向与磁场方向、电流的方向有关。
感应电流产生的条件：电路闭合，且闭合电路的部分导体切割磁感线运动。
地球也是一个大磁体，它周围的磁场叫地磁场。
2、【答案】D
【解析】发电机的原理为闭合回路的部分导线切割磁感线产生感应电流。A图为通电导线周围存在磁场；B图为电磁铁，属于电生磁；C图为通电导体在磁场中受到力的作用；D图动圈式话筒中的线圈振动，切割磁感线产生感应电流，以此传递信息。则D图中与发电机的工作原理相同。
故答案为：D。
【分析】发电机的原理为闭合回路的部分导线切割磁感线产生感应电流。
3、【答案】B
【解析】由电源的正负极可知，电流从螺线管的左端流入，右端流出，由安培定则可知，螺线管右端应为N极，左端为S极；因同名磁极相互排斥、异名磁极相互吸引，所以小磁针甲静止时N极指向左端，S极指向右，小磁针乙静止时N极指向右端，S极指向左。
故答案为：B。
【分析】结合通电螺线管的电流方向，利用右手螺旋定则求解通电螺线管的N极和S极。
4、【答案】C
【解析】A、电流从螺线管的左端流入，右端流出，结合线圈的绕向，可以确定螺线管的右端为N极，左端为S极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将远离螺线管的N极，小磁针的S极将靠近螺线管的N极，故是逆时针转动，A正确，不符合题意；
B、塑料捆扎绳与手摩擦带电；塑料捆扎绳上带的是同种电荷，同种电荷相互排斥，所以塑料绳会向四周散开，B正确，不符合题意；
C、图为电磁感应现象的实验，发电机根据电磁感应原来制成的，C错误，符合题意；
D、当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，衔铁就会在磁力吸引的作用下与红灯接通，红灯亮；D正确，不符合题意；
故答案为：C
【分析】处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理。
5、【答案】B
【解析】A．该图是奥斯特实验，证明通电导线周围有磁场，演示的是电流的磁效应，A不符合题意；
B．当小磁针自由静止时，根据磁极间的作用规律可以确定，相互靠近的一定是异名磁极；因此螺线管的左端为S极，右端为N极，根据螺线管的N极，再结合螺线管的线圈绕向，利用安培定则可以确定螺线管中的电流方向是从螺线管的左端流入、右端流出，电流是从电源的正极流出回到负极，所以a端与电源正极连接，B符合题意；
C．动圈式扬声器是将电信号转化成声信号，将电能转化为机械能，其原理与电动机的工作原理相同，C不符合题意；
D．动圈式话筒是将声信号转化为电信号，将机械能转化为电能，其工作原理与发电机的工作原理相同，D不符合题意。
故答案为：B。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
6、【答案】B
【解析】A．平面镜成像成正立等大的虚像，则作图为虚线，物与像到平面镜距离相等，则作垂线等距，A不符合题意;B．过凸透镜二倍焦距的光线，经折射后过异侧二倍焦距处，图中过焦点的光线应平行于主光轴，B错误，符合题意；C．静止于地面的物体受重力竖直向下，支持力竖直向上，且均作用在物体重心上，C不符合题意；D．磁感线在磁铁外部总是由N指向S，D不符合题意。
故答案为：B
【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像.
凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过光心的光线经凸透镜折射后传播方向不改变.
静止在水面上的物体受平衡力的作用.
在磁体外部，磁感线的方向是从N极指向S极.
7、【答案】A
【解析】A．电铃与热敏电阻并联，再与保护电阻串联。开关接通后，当热敏电阻温度升高时，电阻变小，使通过电磁铁的电流变大，电磁铁的磁性增强，将衔铁吸下，接通电铃接线柱，电令发声报警，A符合题意；
B．电铃与保护电阻并联，再热敏电阻与串联。开关接通后，当热敏电阻温度升高时，电阻变小，使通过电铃的电流变大，电铃一直处于工作状态，与热敏电阻的温度无关，B不符合题意；
C．电铃与热敏电阻并联，再与保护电阻串联。开关接通后，电铃一直处于工作状态，热敏电阻始终没有工作，C不符合题意；
D．电铃与热敏电阻并联，再与保护电阻串联。开关接通后，当热敏电阻温度升高时，电阻变小，使通过电磁铁的电流变大，电磁铁的磁性增强，将衔铁吸下，电铃接线柱被断开，电令停止发声报警，D不符合题意。
故答案为：A。
【分析】分别对电路作分析，根据 的电阻随温度的升高而减小的特性，结合电路串并联的特点和电磁铁的工作原理分别判断电路是否能达到设计要求，即当温度过高时，电铃发声报警。
8、【答案】D
【解析】A．若电流方向从南向北，直导线正下方的磁场方向向西，则小磁针逆时针偏转，A不符合题意；
B．若电流方向从北向南，直导线正下方的磁场方向向东，则小磁针顺时针偏转，B不符合题意；
C．若电流方向从东向西，直导线正下方的磁场方向向南，则小磁针将偏转180°，C不符合题意；
D．若电流方向从西向东，直导线正下方的磁场方向向北，则小磁针不发生偏转，D符合题意。
故答案为：D。
【分析】结合通电导线的电流方向，利用右手螺旋定则求解通电导线的N极和S极。
9、【答案】A
【解析】解：A、风力发电机是利用电磁感应原理工作的，在工作过程中，线圈在外力的作用下在磁场中转动，将风能转化成电能，A符合题意；
B、电风扇中的主要部件是电动机，电动机的工作原理是通电线圈在磁场中受力而转动，不是应用电磁感应原理，B不符合题意；
C、电铃是利用电流的磁效应工作的，C不符合题意；
D、扬声器工作时，电流经过磁场中的线圈，线圈由于受到磁场力而运动，从而带动纸盆产生振动发声，将电信号转化为声信号，D不符合题意。
故答案为：A。
【分析】电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流.
10、【答案】C
【解析】A．根据同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的左端为N极，右端为S极，A不符合题意；
B．根据安培定则可知，当通电螺线管的左端为N极时，螺线管上的电流方向向上，因为电流是从电源正极流出的，所以电源右端为正极，左端为负极，B不符合题意；
C．发光二极管具有单向导电性，只有电流从长针进短针出时，二极管才发光，所以发光二极管 极接 点， 极接 点，C符合题意；
D．磁感线的方向是从N极到S极，所以图中P处磁感线的方向从螺线管左端到右端，D不符合题意。
故答案为：C。
【分析】根据通电螺线管旁小磁针s极的指向，确定通电螺线管的南北极，然后运用右手定则判断通电螺线管中电流方向，最后根据“发光二极管具有单向导电性，只有电流从长针进短针出时，二极管才发光”确定发光二极管两端的接入方式。
二、填空题
1、【答案】吸引；N
【解析】【解答】列车是靠电磁铁异名磁极相互吸引才能使车身悬浮，故螺线管B与电磁铁A之间相互吸引。
由图乙中螺线管中电流的方向和安培定则可知，B的上端为N极，下端为S极。
【分析】根据安培定则判定电磁铁的极性；同名磁极相互排斥，异名磁极相互吸引。
2、【答案】磁；B
【解析】【解答】车库没有积水时，电磁铁不具有磁性，不会吸引衔铁，LED灯亮，说明A为LED灯；车库有积水时，左侧控制电路接通，电磁铁通电，电磁铁会具有磁性，能吸引衔铁，使得B的电路接通，电铃发出声音，所以电铃应安装在图中的B位置。
【分析】控制电路的通断是由水位的变化来控制的，分析时要从控制电路入手。
3、【答案】发光小灯的数量与踩动踏板的速度是否有关
【解析】【解答】增大踩动踏板的速度，发现被点亮的LED灯的数目增多；因此她所探究的问题是发光小灯的数量与踩动踏板的速度是否有关。
【分析】电磁感应产生的感应电流的大小，和导体切割磁感线的速度有关。
4、【答案】指南；S；带电粒子在磁场中受到力的作用
【解析】【解答】司南是我国制成的世界上最早的用于辨别方向的指南工具。
地磁南、北极在地理南、北极附近，地磁的N极在地理S极附近。
带电粒子在磁场中受到力的作用，所以太阳风遇到地磁场会改变运动方向。
【分析】任何磁铁都具有两个磁极，即N极和S极，磁感线从N极指向S极，同名磁极相互排斥，异名磁极相互吸引，同时磁铁对铁钴镍具有吸引力。
5、【答案】通电线圈在磁场中受力而运动
【解析】【解答】电动机是利用通电线圈在磁场中受力而运动的原理制成的。
【分析】通电线圈在磁场中受力而运动.
6、【答案】N；变亮；变短
【解析】【解答】据安培定则可知，此时电流从下面的线流入，从上面的线流出，故电磁铁上端是N极，下端为S极。当滑片P 从a端向b端的滑动过程中，电阻变小，电流变大，灯泡变亮，电磁铁的磁性增强，据同名磁极相互排斥的特点可知，条形磁铁与电磁铁是相互排斥的，故排斥力变大，故弹簧变短。
【分析】奥斯特实验证明电流周围存在这磁场，通电螺线管周围的磁场可以利用右手螺旋定则判断N极和S极。同名磁极相互排斥，异名磁极相互吸引。
7、【答案】S；越强
【解析】【解答】(1)指南针静止时，指向南的一端是磁体的南极，指向北的一端是磁体的北极；因图中指南针静止下来后，针头指南，那么针头是S极。
(2)实验表明，在电流一定，外形相同的螺线管，线圈匝数越多，电磁铁的磁性越强。
【分析】电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝数越多，产生的磁场越强。
8、【答案】铜；反转
【解析】【解答】根据图像，小磁针的北极在左侧，说明通电螺线管的右侧是南极，通电螺线管的左侧是北极，根据安培定则判断电流从铜片流出，说明铜片是电池的正极，若改变线圈中的电流方向则螺线管的磁场改变，小磁针的偏转方向将改变，会反转。
故答案为：铜；反转。
【分析】根据磁极间的相互作用判断通电螺线管的磁极位置，根据安培定则和螺线管的磁极判断电流的方向。
9、【答案】N；增强
【解析】【解答】伸出右手，四指弯曲指示电流的方向，大拇指所指的方向即螺线管的A端为N极，B端为S极；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．
【分析】根据右手螺旋定则判断通电螺线管的磁极。影响电磁铁磁性强弱的因素：电流的大小，线圈的匝数。滑动变阻器滑片移动，如何引起电流变化，从而引起的电磁铁磁性强弱的变化。
10、【答案】电动机；不是；变化
【解析】【解答】扬声器是通过电流大小不同，使得通电导线在磁场中受到的力大小不同，从而使得线圈振动，线圈振动，带动纸盆振动，从而发出声音，电动机也是因为通电导体在磁场中受到力的作用，从而使得通电线圈在磁场中转动，所以扬声器与电动机的工作原理相同。
电动机与扬声器都是使用通电导线在磁场中受到力的作用这一原理制成的，所以不是根据电磁感应现象制成。
使用扬声器时，通过扬声器线圈的电流是大小不断发生变化的电流，从而使得在磁场中受到不同的力，从而使得线圈振动，带动纸盆振动，发出声音。
【分析】处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理；导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
三、实验探究
1、【答案】（1）磁场；S
（2）方向
【解析】【解答】(1)由图乙可知，闭合开关，小磁针发生偏转，断开开关，小磁针又回到原来位置，说明通电螺线管周围磁场，使小磁针发生了偏转。左边小磁针的右端是N极，由异名磁极相互吸引可知，通电螺线管的a端为S极。(2)将电源的正负极对调，电流的方向发生了改变，闭合开关后发现小磁针偏转的方向发生了改变，这说明磁场的方向与电流方向有关。
【分析】结合通电螺线管的N极和S极，利用右手螺旋定则求解通电螺线管的电流方向。
2、【答案】（1）线圈的匝数越多
（2）N；左
【解析】【解答】(1)图中电流大小相同，铁芯相同，线圈的匝数越多，电磁铁吸引的大头针越多，电磁铁的磁性越强，由此可以得出的结论是：电流相同，铁芯相同时，线圈的匝数越多，电磁铁的磁性越强。(2)由安培定则可知，电磁铁B的上端是S极，下端是N极。若要让B铁钉再多吸一些大头针，即让B的磁性再强一些，铁芯和线圈的匝数不会改变，只能调节线圈中的电流大小来实现，就是说要让电磁铁中的电流增大，滑动变阻器连入电路的电阻就要减小，滑动变阻器的滑片应向左端滑动。
【分析】(1)电磁铁磁性强弱不能直接看出，而是通过转换法，根据吸引大头针的多少来反映电磁铁磁性强弱。(2)由安培定则可确定电磁铁的N、S极；电磁铁的磁性强弱跟电流大小、线圈匝数多少、有无铁芯有关；在电流大小和铁芯一定时，匝数越多，磁性越强；在电流大小和匝数一定时，有铁芯，磁性强；在匝数和铁芯一定时，电流越大，磁性越强。
3、【答案】（1）有；从B流向A
（2）有；水平向左
【解析】【解答】（1）根据感应电流产生的原理，闭合导体切割磁感线将产生感应电流，固定金属棒AB，把双向开关接到接线柱2，此时电路中无电源，使金属棒CD水平向右运动，此时金属棒AB中有从A流向B的电流；若使金属棒CD水平向左运动，切割方向发生变化，则此时金属棒AB中仍有电流，只是电流的方向从B流向A。
（2）固定金属棒AB，把双向开关接到接线柱3，金属棒CD受到水平向左的磁场力作用，通电导体在磁场中会受到磁场力的作用，则此时金属棒AB有受到磁场力，且两金属棒中电流方向相同，则其磁场力的方向也是水平向左。
【分析】（1）导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
（2）处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理，导体棒运动的方向与电流和磁场方向有关。
