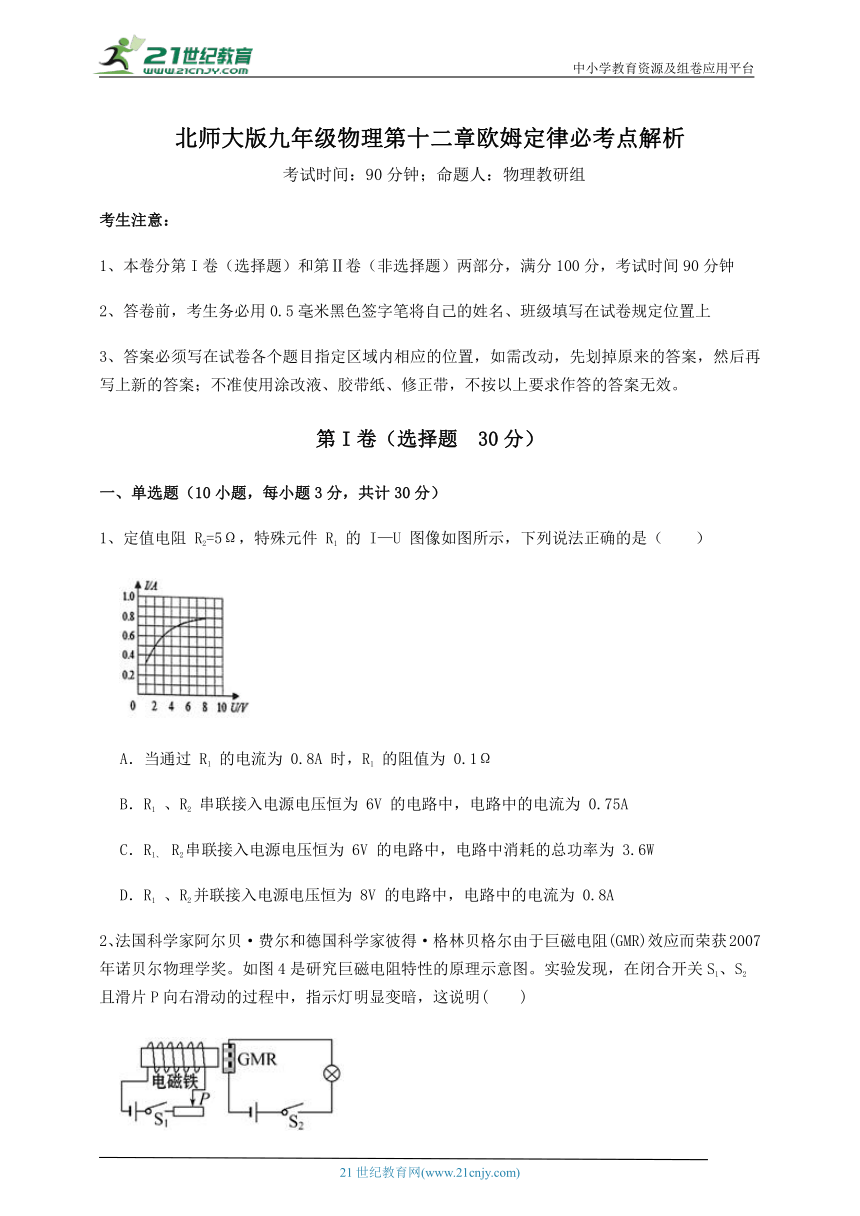

北师大版九年级物理第十二章欧姆定律必考点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、定值电阻 R2=5Ω，特殊元件 R1 的 I—U 图像如图所示，下列说法正确的是（　　）
A．当通过 R1 的电流为 0.8A 时，R1 的阻值为 0.1Ω
B．R1 、R2 串联接入电源电压恒为 6V 的电路中，电路中的电流为 0.75A
C．R1、 R2串联接入电源电压恒为 6V 的电路中，电路中消耗的总功率为 3.6W
D．R1 、R2并联接入电源电压恒为 8V 的电路中，电路中的电流为 0.8A
2、法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。如图4是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明(　　)
A．电磁铁的左端为S极
B．通过灯泡的电流增大
C．巨磁电阻的阻值随磁场的减弱而明显增强
D．巨磁电阻的阻值与磁场的强弱没有关系

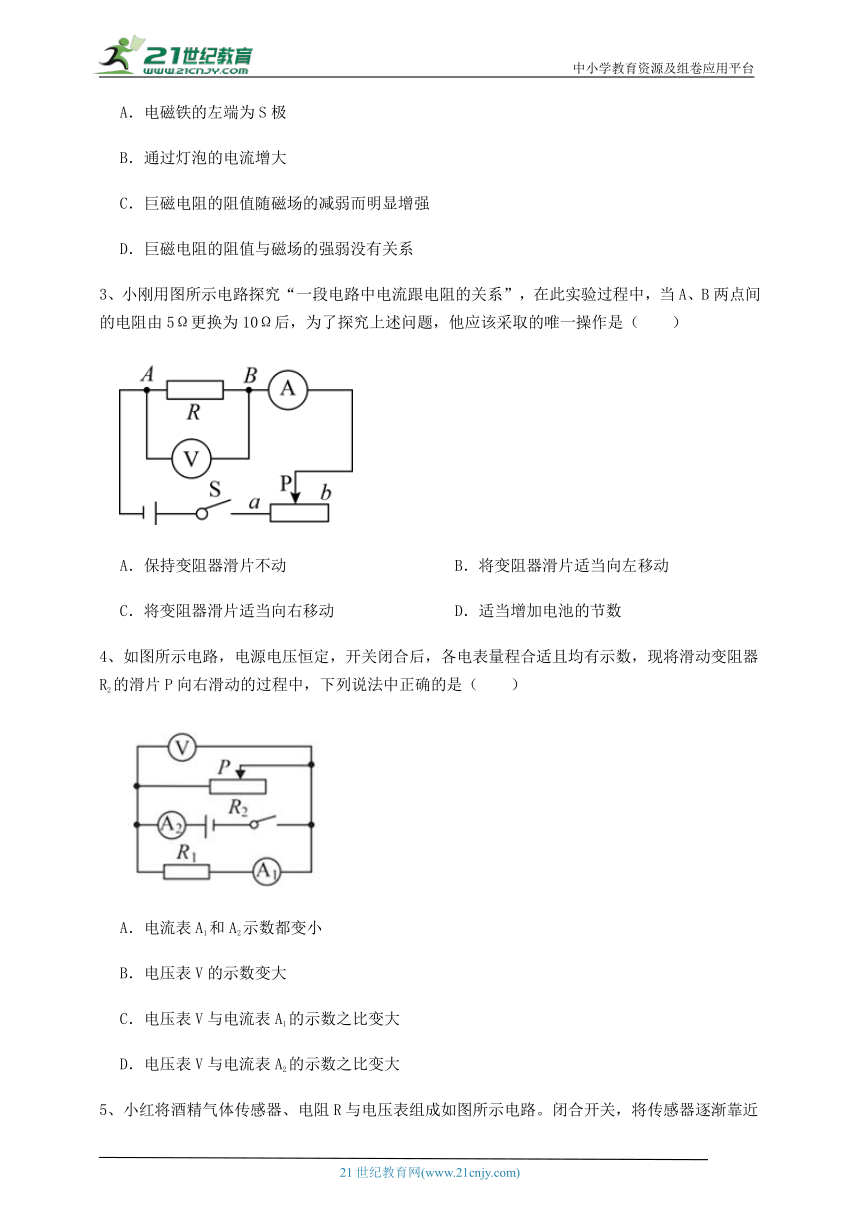

3、小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（　　）
A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动 D．适当增加电池的节数
4、如图所示电路，电源电压恒定，开关闭合后，各电表量程合适且均有示数，现将滑动变阻器R2的滑片P向右滑动的过程中，下列说法中正确的是（　　）
A．电流表A1和A2示数都变小
B．电压表V的示数变大
C．电压表V与电流表A1的示数之比变大
D．电压表V与电流表A2的示数之比变大

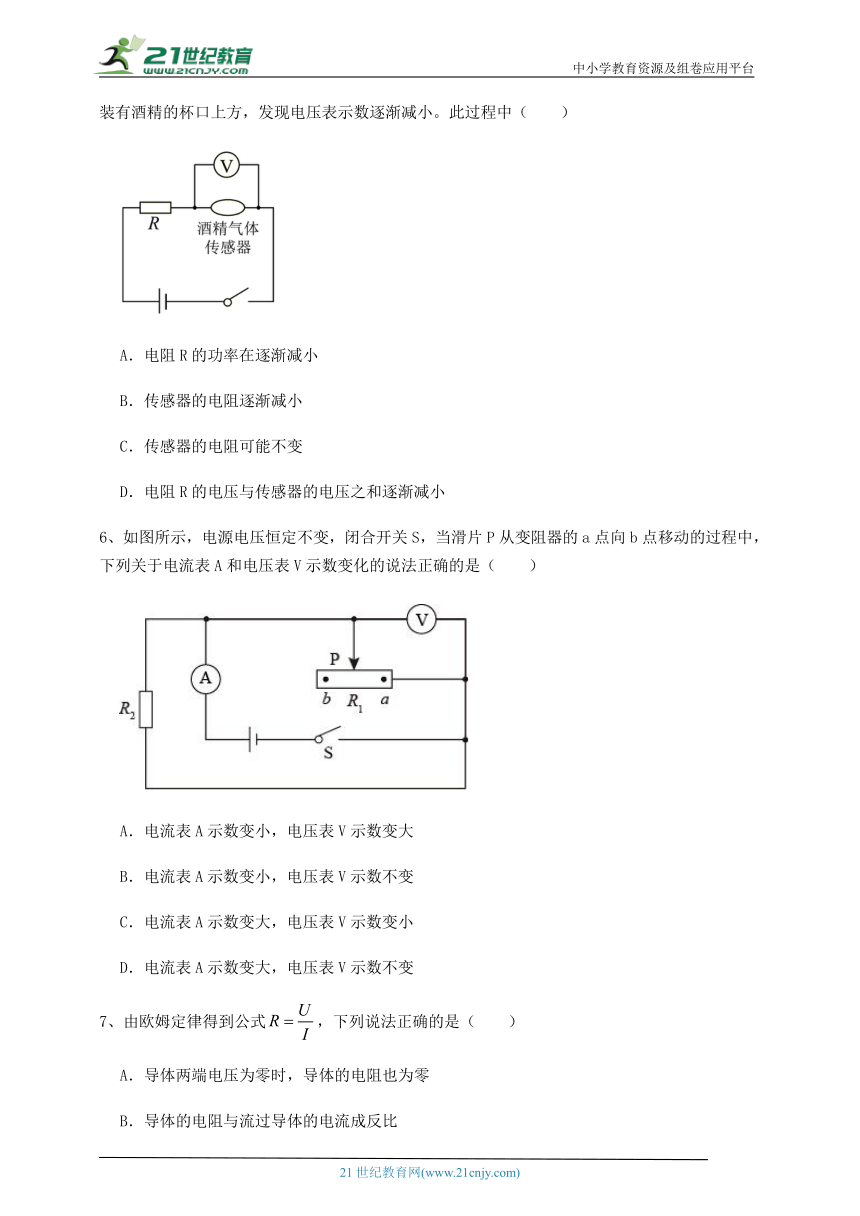

5、小红将酒精气体传感器、电阻R与电压表组成如图所示电路。闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐减小。此过程中（　　）
A．电阻R的功率在逐渐减小
B．传感器的电阻逐渐减小
C．传感器的电阻可能不变
D．电阻R的电压与传感器的电压之和逐渐减小
6、如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（　　）
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数不变
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数不变
7、由欧姆定律得到公式，下列说法正确的是（　　）
A．导体两端电压为零时，导体的电阻也为零
B．导体的电阻与流过导体的电流成反比
C．导体的电阻与导体两端的电压成正比
D．导体的电阻大小与电流、电压大小无关

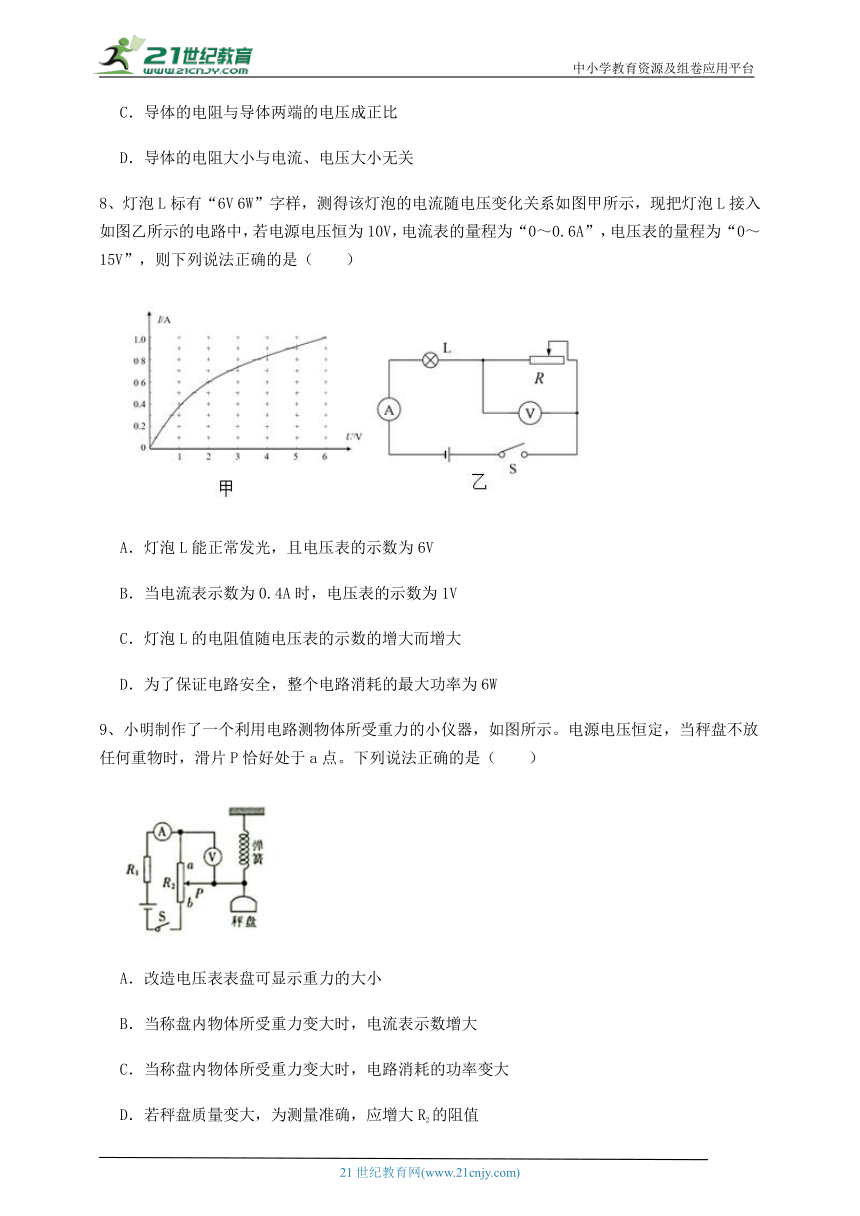

8、灯泡L标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（　　）
A．灯泡L能正常发光，且电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为1V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W
9、小明制作了一个利用电路测物体所受重力的小仪器，如图所示。电源电压恒定，当秤盘不放任何重物时，滑片P恰好处于a点。下列说法正确的是（　　）
A．改造电压表表盘可显示重力的大小
B．当称盘内物体所受重力变大时，电流表示数增大
C．当称盘内物体所受重力变大时，电路消耗的功率变大
D．若秤盘质量变大，为测量准确，应增大R2的阻值

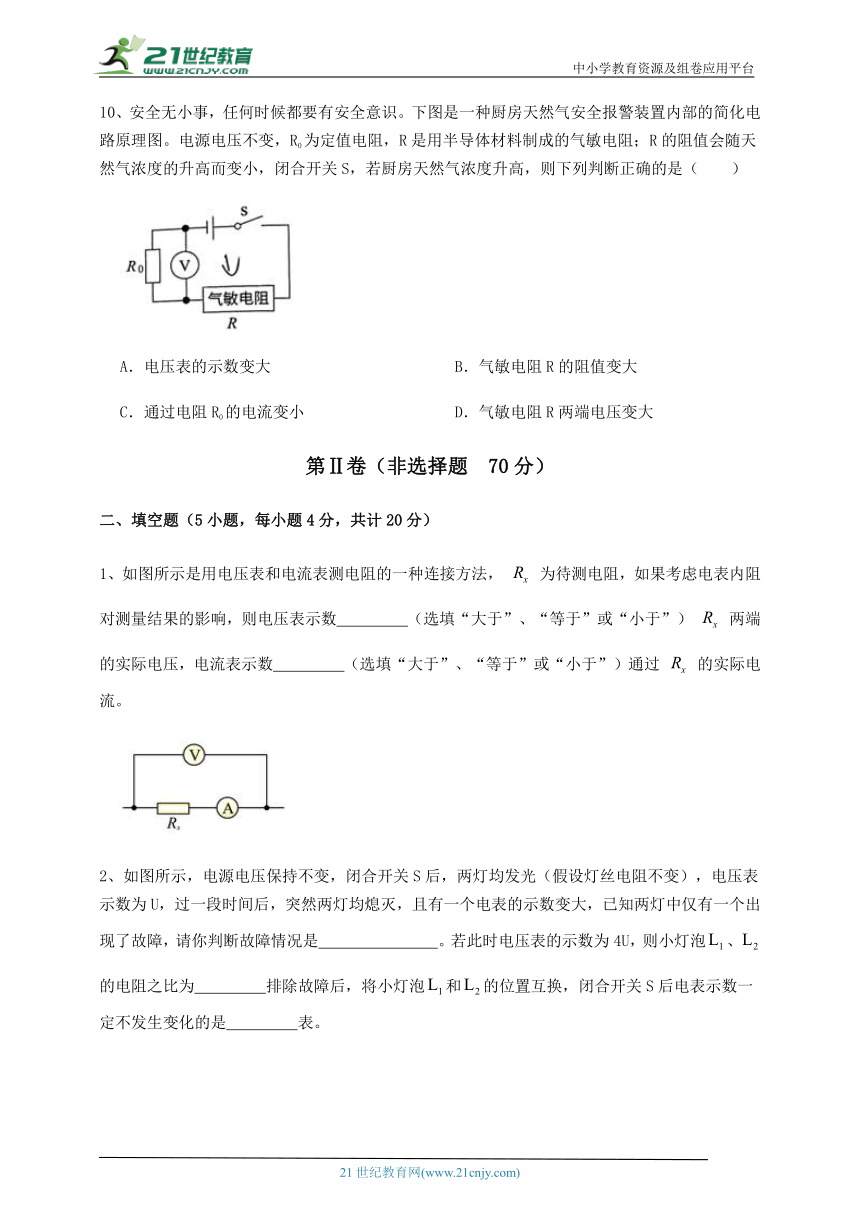

10、安全无小事，任何时候都要有安全意识。下图是一种厨房天然气安全报警装置内部的简化电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻；R的阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是（　　）
A．电压表的示数变大 B．气敏电阻R的阻值变大
C．通过电阻R0的电流变小 D．气敏电阻R两端电压变大
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示是用电压表和电流表测电阻的一种连接方法， 为待测电阻，如果考虑电表内阻对测量结果的影响，则电压表示数　 　（选填“大于”、“等于”或“小于”） 两端的实际电压，电流表示数　 　（选填“大于”、“等于”或“小于”）通过 的实际电流。
2、如图所示，电源电压保持不变，闭合开关S后，两灯均发光（假设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障，请你判断故障情况是　 　。若此时电压表的示数为4U，则小灯泡、的电阻之比为　 　排除故障后，将小灯泡和的位置互换，闭合开关S后电表示数一定不发生变化的是　 　表。
3、如图所示的电路中，电压U保持不变，其中R1＝40Ω、R2＝60Ω。当开关S断开时，电流表示数为0.9A，则当开关S闭合时，电流表示数为　 　A。
4、将电阻R1与R2并联接在电源两端，通过它们的电流I1︰I2＝3︰2。则R1︰R2＝　 　；若将它们串联在电路中，则电阻R1︰R2两端的电压之比U1︰U2＝　 　。
5、如图所示，电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，电流表示数为0.3A，同时闭合开关S1、S2，电流表示数为0.5A，则R2的阻值为　 　Ω。
三、计算题（5小题，每小题8分，共计40分）
1、小王有一个用三节干电池工作的Discman，工作电流为0.6安。为了节约使用干电池，在家里小王使用稳压电源，但稳压电源的电源为6伏。试求：
（1）Discman的工作电压；
（2）若使用此稳压电源，需要串联一个电阻的阻值。
2、如图所示，电源电压保持不变，电阻R1=20Ω，闭合开关，电流表的示数为0.3A。断开开关，把电阻R2并联在R1两端，再闭合开关，电流表示数变化了0.5A。求：
（1）电源电压U；
（2）R2的阻值。
3、如图的电路中，R1的阻值为10欧，通过R1的电流为1安。
①求电阻R1两端的电压。
②电键S闭合后，电流表A的示数为1.5安，求通过R2的电流I2。
4、如用所示，R1、R2为定值电阻，其中R1 =10Ω，开关S断开时，电流表的示数为0.6A,开关S闭合时，电流表的示数为0.8A，若电源电压不变。求：
（1）电源电压；
（2）电阻R2的阻值；
5、为了防止酒驾事故的出现，酒精测试仪已被广泛应用。交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω，使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V；
（1）电压表的示数为6V时，电流表的示数为多少？
（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？
（3）调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
四、实验探究（1小题，每小题10分，共计10分）
1、如图所示，小亮用“伏安法”测小灯泡的电阻，小灯泡正常工作时的电压是 2.5V，电源电 压为 4.5V。（不考虑电源及电表的内阻）
电压/V 0.5 1.0 1.5 2.0 2.5 3.0
电流/A 0.10 0.16 0.20 0.23 0.25 0.27
电阻/Ω 5.0 6.3 7.5 8.7 10.0 11.1
平均电阻/Ω 8.1
（1）小亮测得数据如表中所示，要使电压表的示数增大，应向　 　（选填“A”或“B”）端移动滑动变阻器的滑片。依据表格中的数据，小亮求出小灯泡电阻的平均值，他的这种做法对吗？理由是：　 　
（2）小明想用这些器材测量另一个未知电阻 Rx 的阻值，但发现电流表已经损坏，小华帮他设计了另一个实验方案： 利用右图所示的电路，先闭合开关 S 和S1，记下电压表的示数为U1，再断开开关 S1，记下电压表的示数为 U2。则 　 　。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】A．由图可知，当R1的电流为 0.8A 时，对应的电压是8V，所以
A不符合题意；
BC．将R1、R2串联接入电源电压6V的电路中时，因串联电路中各处的电流相等，且总电压等于各分电压之和，并且R2=5Ω，所以，由图像可知，当电路中的电流I=0.6A时，U1′=3V，又因为
正好符合总电压等于各分电压之和，所以电路中的电流为 0.6A，则电路消耗的总功率
B不符合题意，C符合题意；
D．将R1、R2并联接入电源电压8V的电路中时，因并联电路中各支路两端的电压相等，所以
由图像可知，通过电阻R1的电流为I1=0.8A，通过R2的电流
因并联电路中干路电流等于各支路电流之和，所以，干路中的电流
D不符合题意。
故答案为：C。
【分析】结合题目给出的用电器的伏安特性曲线，特殊元件的图像的曲线，说明电阻是变化的；两个用电器串联，电流相同，分得的电压与电阻成正比；两个用电器并联，电压相同，分得的电流与电阻成反比，结合图像、欧姆定律和电流电压规律求解用电器两端的电流和电压，利用功率公式求解功率，再结合选项分析求解即可。
2、【答案】C
【解析】【解答】A．根据右手螺旋定则可知电磁铁的左端为N极、右端为S极，A项不符合题意；
B．指示灯变暗，说明通过灯泡的电流减小，B项不符合题意；
C．闭合开关S1、S2且滑片P向右滑动的过程，通过电磁铁线圈的电流变小，电磁铁磁场减弱，而右边电路中的指示灯明显变暗，则说明右边电路的电流变小了，巨磁电阻的阻值变大，由此可知，巨磁电阻的阻值随磁场的减弱而增强，C项合题意；
D．由上述分析可知巨磁电阻的阻值与磁场的强弱有关，D项不符合题意。
故答案为：C。
【分析】电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝数越多，产生的磁场越强；磁性越强，灯泡变暗，说明巨磁电阻的阻值变大。
3、【答案】C
【解析】【解答】ABC．要探究“一段电路中电流跟电阻的关系”，需要保持该电阻两端的电压大小不变，从图中可以看到，这是一个串联电路，两电阻是串联的，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω，即A、B两点间的电阻变大，滑动变阻器接入电路的电阻大小不变，根据串联电路的分压原理可知，电压表的示数也变大，即A、B两点间电阻的电压变大，此时应该增大滑动变阻器的阻值，将滑片适当向右端滑动，使电压表的示数与原来相同；A、B不符合题意，C符合题意；
D．适当增加电池的节数，这样会使电源电压增大，A、B两点间电阻的电压更加大，不能保持电压不变，不合适；D不符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，探究“一段电路中电流跟电阻的关系”时，应控制电阻两端电压不变，当A、B两点间的电阻由5Ω更换为10Ω后，电路中的总电阻变大，根据欧姆定律可知电路中的电流变化和滑片不动时变阻器两端的电压变化，根据串联电路的电压特点可知定值电阻两端电压的变化，然后判断电阻两端电压变化时电路中电流的变化，进一步判断滑片移动的方向。
4、【答案】D
【解析】【解答】A．当滑片P向右滑动的过程中，R2的电阻变大，所以流过R2的电流变小，又因为R1的电阻和两端电压均不变，流过R1的电流不变，即电流表A1的示数不变，所以干路电流变小，即A2的示数变小，A不符合题意；
B．定值电阻R1和滑动变阻器R2并联，所以两端电压始终相等且等于电源电压，因此电压表V示数不变，B不符合题意；
C．电压表V与电流表A1的示数之比（等于R1的电阻）不变，C不符合题意；
D．电压表V与电流表A2的示数之比（等于电路中的总电阻）变大，D符合题意。
故答案为：D。
【分析】滑动变阻器滑片向右端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
5、【答案】B
【解析】【解答】ABC．由电路图可知，电阻R与酒精气体传感器电阻串联，电压表测酒精气体传感器两端的电压；将传感器逐渐靠近装有酒精的杯口上方时，电压表示数逐渐减小，由串联分压可知传感器的电阻减小，电路中的总电阻变小，由欧姆定律可知，电路中电流变大，由P=I2R可知电阻R的功率在逐渐增大，故B符合题意，AC不符合题意；
D．串联电路中总电压等于各分电压之和，电阻R的电压与传感器的电压之和等于电源电压，电源电压不变，电阻R的电压与传感器的电压之和不变，故D不符合题意。
故答案为：B。
【分析】在串联电路中，电阻减小，分压减小。
6、【答案】B
【解析】【解答】电流从电源正极出发，经过电流表后分成两条支路，一条经过电阻R2，一条经过滑动变阻器，之后回到电源负极。因此电阻R2和滑动变阻器并联，电流表测量干路总电流。当滑片P从a点向b点移动的过程中，电阻变大，电压不变，滑动变阻器所在支路电流变小，通过定值电阻的电流不变，因此电流表示数变小。最后再看电压表，连接在电源两端，测量电源电压，因此保持不变。
故答案为：B。
【分析】在并联电路中，支路的电阻改变，干路电流变化；电源电压不变。
7、【答案】D
【解析】【解答】电阻是导体本身所具有的性质，影响导体电阻的因素有导体的长度、材料、横截面积和温度，电阻的大小与通过它的电流、它两端的电压无关，A,B,C不符合题意．阻值大小与电流、电压无关，由此可知ABC不符合题意D符合题意．
故答案为：D．
【分析】电阻是导体本身所具有的性质，影响导体电阻的因素有导体的长度、材料、横截面积和温度，电阻的大小与通过它的电流、它两端的电压无关。
8、【答案】D
【解析】【解答】A．灯泡正常发光时的电压UL=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数UR=U﹣UL=10V﹣6V=4V
A不符合题意；
B．由图象可知，当I=0.4A时，UL=1V，所以UR=U﹣UL=10V﹣1V=9V
B不符合题意；
C．灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小。C不符合题意；
D．由图象可知，当灯泡正常发光（UL=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率Pmax=UImax=10V×0.6A=6W
D符合题意。
故答案为：D。
【分析】分析电路结构，小灯泡和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，小灯泡分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压变化范围，利用功率公式P=UI求解功率即可。
9、【答案】A
【解析】【解答】AB．由电路图可知，R1与R2串联，电压表测滑片上面部分电阻丝aP两端的电压；由于电压表的内阻很大，在电路中可看作开路，所以变阻器R2始终以最大阻值接入电路，则滑片移动时，电路中的总电阻不变，电路中电流保持不变，当秤盘上所放钩码个数增多时，即重力增大，滑片向下移，电阻丝aP的电阻增大，但是电路中电流保持不变，电流表示数不变，根据U=IR可知，电阻丝aP两端的电压增大，即电压表的示数增大，即在电流一定时，电压表的示数与电阻丝aP的电阻成正比，故可以改造电压表表盘可显示重力的大小，A符合题意，B不符合题意；
C．重力增大，滑片向下移，电阻丝aP的电阻增大，但是电路中电流保持不变，根据P=UI知电路消耗的功率将不变，C不符合题意；
D．若秤盘质量变大，不挂物体时指针下移，可以将弹簧测力计向上移动，使指针在不挂物体时仍然在a点，若R2的阻值增大，单位长度的电阻分压增大，相当于分度值变大，测量结果偏小，不能使测量结果更准确，D不符合题意。
故答案为：A。
【分析】电压表和所测量的位置并联，电阻越大，分压越大。
10、【答案】A
【解析】【解答】根据图片可知，定值电阻R0与气敏电阻串联，电压表测R0的电压。
闭合开关S，若厨房天然气浓度升高，气敏电阻R的阻值减小，根据R总=R+R0可知，总电阻减小，而总电流变大。根据U0=I0R0可知，电压表的示数增大；根据U总=U0+U可知，气敏电阻两端的电压变小，故A正确，而B、C、D错误。
故选A。
【分析】根据电路图分析电路的串并联关系，然后根据气敏电阻的阻值变化结合欧姆定律对相关物理量进行分析即可。
二、填空题
1、【答案】大于；等于
【解析】【解答】考虑电流表有内阻，两端会有很小的电压，电压表测量 和电流表两端的电压，示数大于 两端的实际电压。
电压表中有微弱电流，没有通过电流表；电流表测量通过 的电流，示数等于通过 的实际电流。
【分析】电压表测量电阻和电流表的分压时，比电阻的分压偏大；电流和所测量的位置串联。
2、【答案】灯泡L2断路；；电流
【解析】【解答】如图两灯串联，电压表测量灯泡L2的电压，已知两灯中仅有一个出现了故障，突然两灯均熄灭，说明两灯中必然有一个灯断路，若其中一个灯短路，则另外一个灯必然发光，与题意不符，需要舍去，故灯泡存在断路，若灯泡L1断路，电流表、电压表均没有示数，与题意不符，故舍去，若灯泡L2断路，电流表的示数为零，示数变小，电压表所在的电路是通路，测量电源电压，故此时电压表的示数变大，符合题意，故综上所述灯泡L2断路。
灯泡L2断路，若此时电压表的示数为4U，电压表测量电源电压，故电源电压为4U，排除故障后，灯泡L2的电压为U，则灯泡L1的电压为3U，则电阻之比为
将小灯泡和的位置互换，总电阻不变，电源电压不变，故电流不变，故闭合开关S后电表示数一定不发生变化的是电流表。
【分析】理清元件的连接方式及电表的测量对象，根据两灯均熄灭判断故障类型，根据电压表示数明确故障对象；根据串联分压的规律可知，电阻两端的电压之比等于电阻之比；根据电压表和电流表的测量对象是否发生了改变，结合欧姆定律进行判断。
3、【答案】2.25
【解析】【解答】当开关S断开时，电路为R2的简单电路，电流表测通过R2的电流，即I2=0.9A，由欧姆定律得R2两端的电压U2=I2R2=0.9A×60Ω=54V
当开关S闭合时，两电阻并联，电流表测干路电流，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以，电流表的示数I=I1+I2=+ I2=+ 0.9A =2.25A
电流表示数为2.25A。
【分析】理清开关处于不同状态时元件的连接方式及电表的测量对象，根据电流表示数和R2电阻值求出电源电压；根据欧姆定律求出通过R1的电流，根据并联电路的电流关系求出总电流。
4、【答案】2︰3；2︰3
【解析】【解答】将电阻R1与R2并联后接在电源两端时，通过它们的电流之比是3︰2，因并联电路中各支路两端的电压相等，所以两电阻的阻值之比
若把两电阻串联起来接在电路中，因串联电路中各处的电流相等，所以两电阻两端的电压之比
【分析】根据并联电路的电压特点和欧姆定律求出两电阻的阻值之比；若把两电阻串联起来接在电路中，根据串联电路的电流特点可知通过它们的电流相等，再根据欧姆定律求出两电阻两端的电压之比。
5、【答案】30
【解析】【解答】由电路图可知，只闭合开关S1，只有R1接入电路中，电源电压
同时闭合开关S1、S2，R1、R2并联，电流表测干路电流，根据并联电路的电流特点，经过R2的电流
由并联电路的电压特点，R2两端的电压
则R2的阻值
【分析】根据电流和电阻的乘积计算电压；结合并联电路电流特点计算支路电流，利用电压和电流的比值计算电阻。
三、计算题
1、【答案】（1）解：因为Discman工作时需要3节干电池（串联），
所以其工作电压UD＝3×1.5V＝4.5V
（2）解：若使用此稳压电源，需要串联电阻两端的电压：
UR＝U UD＝6V 4.5V＝1.5V，
因为串联电路中各处的电流相等，
所以通过串联电阻的电流I＝0.6A，
由I＝ 得串联电阻的阻值：
R＝ ＝ ＝2.5Ω
【解析】【分析】（1）明确一节干电池的电压1.5V.
（2）利用串联电路中电压、电流之间的关系求得通过电阻的电压、电流， 由I＝ 得串联电阻的阻值 .
2、【答案】（1）解：闭合S，断开S1时，电路为R1的简单电路，；由 可知，电源的电压：
答：电源电压U为6V
（2）解：若两电阻并联，再闭合开关时，则
，
电流表示数的变化量即为R2支路的电流，则 ，由 可知，
答：R2的阻值为12Ω
【解析】【分析】(1)闭合开关，电路为R1的简单电路，根据欧姆定律求出电源的电压；(2)若两电阻并联，再闭合开关时，电流表测干路电流，根据并联电路的电流特点可知电流表示数的变化即为R2支路的电流，根据并联电路的电压特点和欧姆定律求出R2的阻值。
3、【答案】解：①根据欧姆定律可知，电阻R1两端的电压：
U1＝I1R1＝1A×10Ω＝10V；
②由图知，两电阻并联，电流表测总电流，
则通过R2的电流：I2＝I﹣I1＝1.5A﹣1A＝0.5A
【解析】【分析】（1）结合电路图，理清元件的连接方式及电流表的测量对象，根据欧姆定律R= 可知电阻R1两端的电压 .
（2）利用并联电路的电路关系求得 通过R2的电流 .
4、【答案】（1）U=U1=I1R1=0.6A×10Ω=6V
（2）I2=I-I1=0.8A-0.6A=0.2A，R2= =30Ω
开关S闭合时，通电1min，电阻R2产生的热量。
Q2=I22R2t=（0.2A）2×30Ω×60s=72J
【解析】【分析】（1）根据并联电路中支路的电流和电阻的乘积计算电源电压；
（2）结合干路电流和支路电流的关系，计算支路电流，利用电压和电流的比值计算电阻，利用焦耳定律计算电阻产生的热量。
5、【答案】（1）由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；
当酒精气体的浓度为0时，R2的电阻为60Ω，此时电压表的示数为6V，因为串联电路中各处的电流相等，故根据欧姆定律可得，电流表的示数
答：电压表的示数为6V时，电流表的示数为 ；
（2）因为串联电路中总电压等于各分电压之和，所以此时R1两端的电压
故滑动变阻器R1的电阻值
答：电压表的示数为6V时，滑动变阻器R1的电阻值为 ；
（3）调零后，R1的电阻保持不变，此时变阻器两端的电压
所以电压表的示数
答：若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为 。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，由题意可知，酒精气体的浓度为0时，R2的阻值和电压表的示数，根据欧姆定律和串联电路中的电流特点求出电路中的电流。
（2）根据串联电路的电压特点求出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器R1的电阻值。
（3）R1的电阻保持不变，根据欧姆定律求出电流表的示数达到0.2A时滑动变阻器两端的电压，利用串联电路的电压特点求出电压表的示数。
四、实验探究
1、【答案】（1）B；不对，理由是：由表中数据分析知，灯丝的电阻与温度有关，而灯两端的电压越大，通过灯的电流越大，灯丝的温度越高，灯丝的电阻越大，因此小灯泡在不同电压工作时，小灯泡的灯丝的温度不同，电阻也不相同，故不能求灯丝的电阻的平均值
（2）
【解析】【解答】(1)由图可知，滑动变阻器与灯泡串联，电压表测灯两端的电压，电流表测事个电路的电流，要使电压表的示数增大，则灯灯两端的电压增大，根据串联电路分压的规律知，滑动变阻器接入电路的阻值应减小，故需将滑片向B端移动。由表中数据分析知，灯丝的电阻与温度有关，而灯两端的电压越大，通过灯的电流越大，灯丝的温度越高，灯丝的电阻越大，因此小灯泡在不同电压工作时，小灯泡的灯丝的温度不同，电阻也不相同，故不能求灯丝的电阻的平均值。(2)由电路图知，当闭合开关 S 和S1时，电阻 被短路，电路中只有 接入电路，电压表测的是电源电压；当只闭合S时， 与 串联，电压表测 两端的电压，由串联电路分压的规律可得
则
【分析】（1）灯泡和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，增加灯泡的电压，应该减小滑动变阻器的电阻；电阻的大小还与温度有关，一般来说，导体的温度越高，电阻越大；
（2）结合题目给出的电流和电压值，利用欧姆定律求解电阻的表达式即可。
