第五章 透镜及其应用
第3节 凸透镜成像的规律
初中物理（人教版）
课时2 凸透镜成像规律的应用

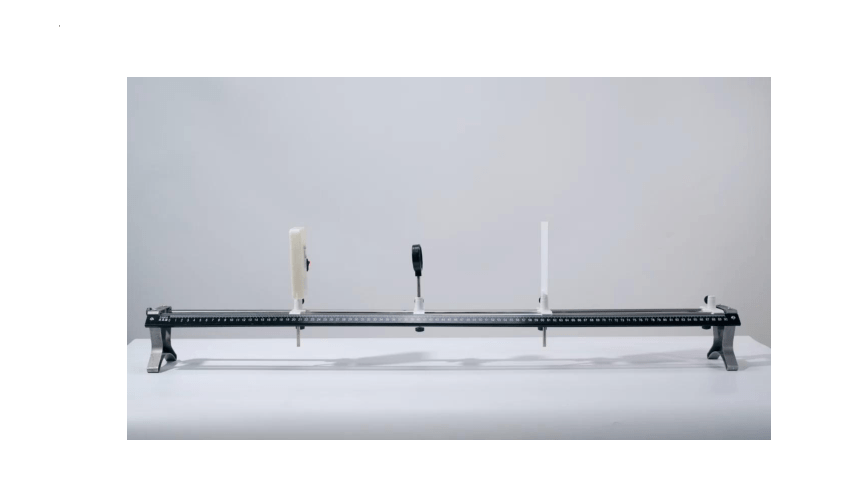

一、探究凸透镜成像的规律
目录
二、凸透镜成像的规律的应用

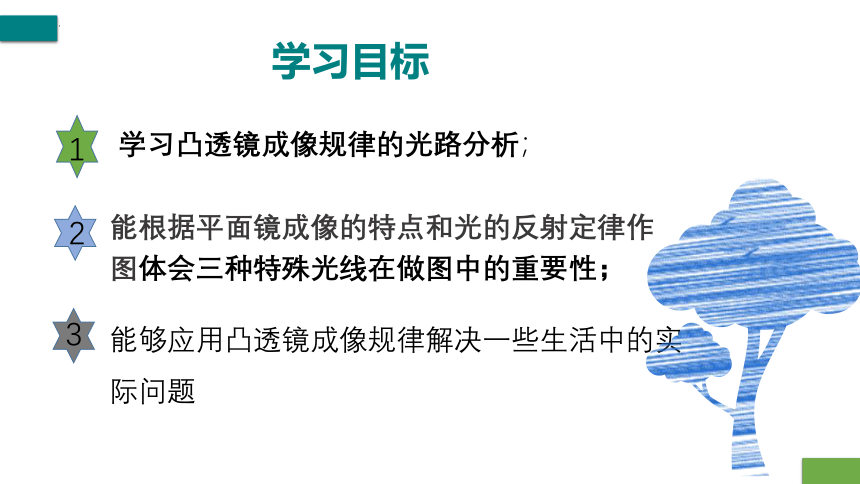

学习凸透镜成像规律的光路分析；
能根据平面镜成像的特点和光的反射定律作图体会三种特殊光线在做图中的重要性；
能够应用凸透镜成像规律解决一些生活中的实际问题
学习目标
1
2
3
F
F
F
F

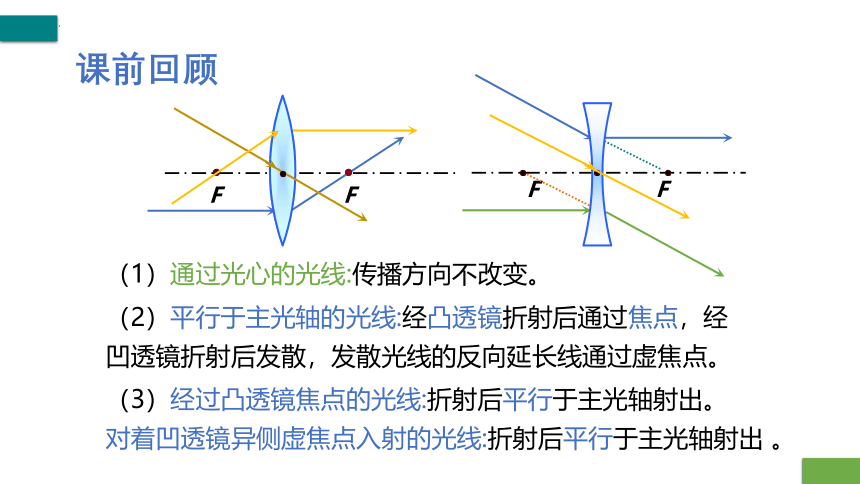

（1）通过光心的光线:传播方向不改变。
（2）平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
（3）经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出 。
课前回顾

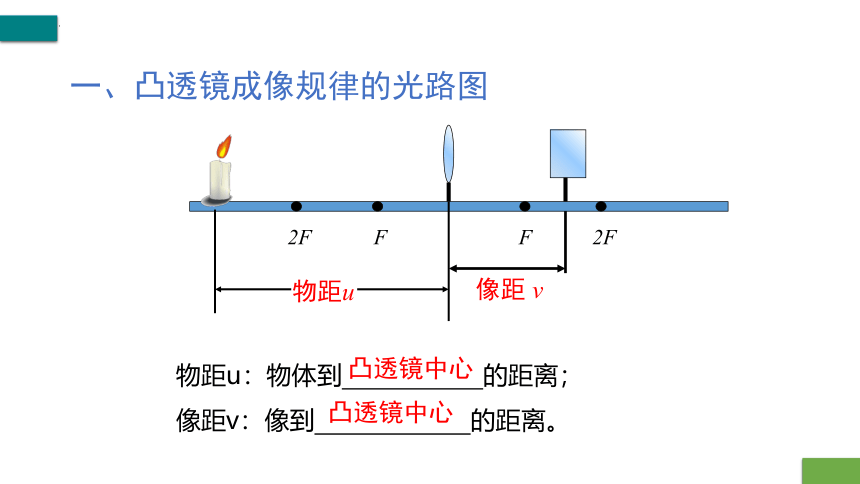

一、凸透镜成像规律的光路图
F
F
2F
2F
物距u
像距 v
物距u：物体到 的距离；
像距v：像到 的距离。
凸透镜中心
凸透镜中心
f
f

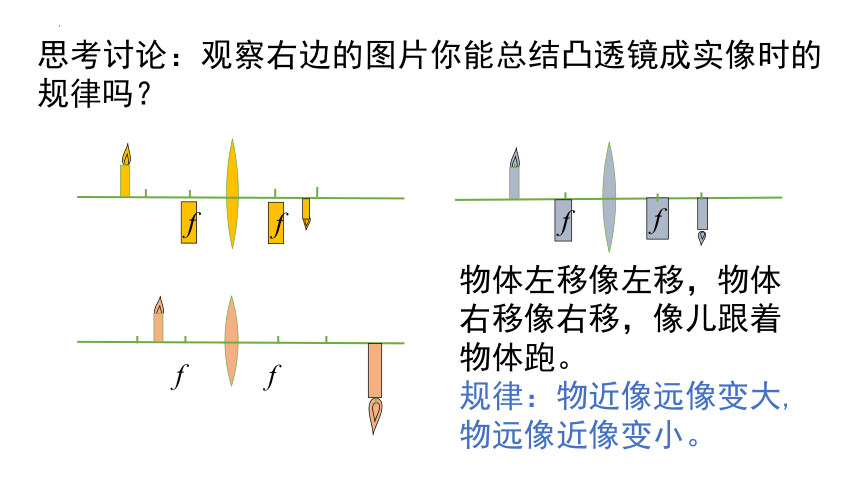

思考讨论：观察右边的图片你能总结凸透镜成实像时的规律吗？
f
f
物体左移像左移，物体右移像右移，像儿跟着物体跑。
规律：物近像远像变大,物远像近像变小。
f
f
f
f
f
f

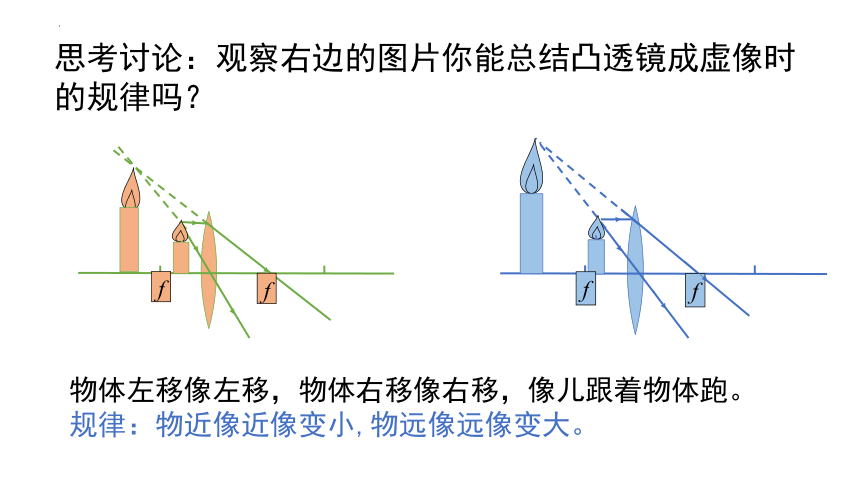

思考讨论：观察右边的图片你能总结凸透镜成虚像时的规律吗？
物体左移像左移，物体右移像右移，像儿跟着物体跑。
规律：物近像近像变小,物远像远像变大。

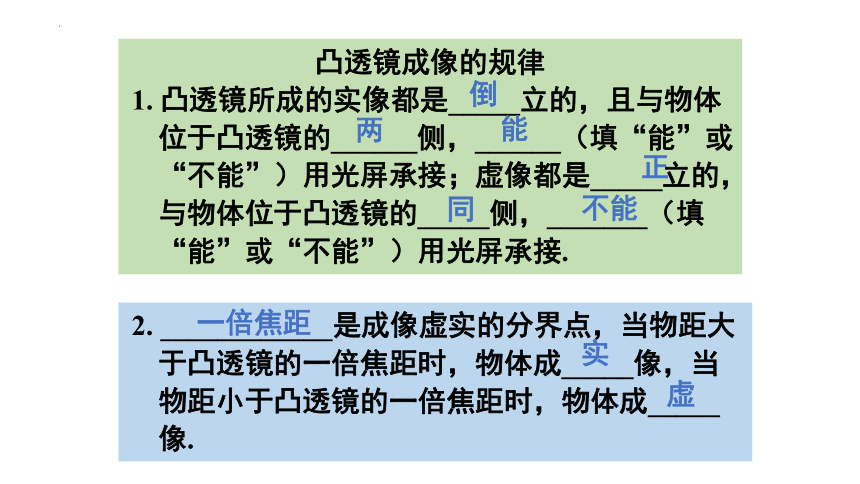

凸透镜成像的规律
1. 凸透镜所成的实像都是_____立的，且与物体位于凸透镜的______侧，______（填“能”或“不能”）用光屏承接；虚像都是_____立的，与物体位于凸透镜的_____侧，_______（填“能”或“不能”）用光屏承接.
倒
2. ____________是成像虚实的分界点，当物距大于凸透镜的一倍焦距时，物体成_____像，当物距小于凸透镜的一倍焦距时，物体成_____像.
一倍焦距
实
虚
两
能
正
同
不能
照相机的调节
用照相机照相时，要使胶片上的像大一些。可使被拍摄物体离镜头近一些，同时胶片离镜头要远一些， 即镜头前伸，暗箱拉长。
(成实像：物近像远像变大)
二、凸透镜成像规律的应用
照相机是根据什么原理工作的？
　　照相机是根据物体距凸透镜大于2倍焦距的原理制成的。
二、凸透镜成像规律的应用
u＞2 f
2f
f
f
2f
投影仪的调节
使用投影仪时，要使屏幕上的像大一些，应使投影片离镜头近一些，同时屏幕离镜头要远一些 。
(成实像：物近像远像变大)
投影仪的工作原理
幻灯机是根据物体距凸透镜大于焦距小于2倍焦距的原理制成的。
f放大镜的调节
使用放大镜观察物体时，要想让被观察的物体大一些，应使被观察物体离放大镜稍远一些，但物体始终要在放大镜一倍焦距以内。
(成虚像：物远像远像变大)
放大镜的工作原理
u＜f 成正立、放大的虚像。
1、像的正倒：凸透镜在什么条件下成正立的像？在什么条件下成倒立的像？
凸透镜所成的实像必异侧倒立，虚像必同侧正立。
2、像的放大与缩小的条件：凸透镜成放大实像时，物距跟像距相比，哪个比较大？成缩小实像时，物距跟像距相比，哪个比较大？凸透镜所成的像有没有正立的实像？有没有倒立的虚像？
凸透镜成放大实像时，物距小于像距；成缩小实像时，物距大于像距。凸透镜所成的像没有正立的实像，没有倒立的虚像。
小组讨论
物距u 像的特点 像距 应用
u>2f ( u＝2f ＝2f 测焦距
fu) 投影仪、
幻灯机
倒立、缩小、实像
f＜v＜2f
照相机
倒立、等大、实像
倒立、放大、实像
＞2f
无论如何移动光屏，均得不到像的可能原因：一是凸透镜、光屏、烛焰三者的中心不在同一高度；二是物体在一倍焦距 内或物体在焦点上
凸透镜成像规律和应用
课堂总结
成虚像时物远像远像变大
成实像时物远像近像变小
放大镜：正立、放大、虚像
凸透镜成像规律及其应用
照相机：倒立、缩小、实像
投影仪：倒立、放大、实像
1.一凸透镜的焦距为f,当物体从离凸透镜1.5f处移到3f处的过程中,像的大小和像距变化情况是( )
A.像变小,像距变小
B.像变小,像距变大
C.像变大,像距变小
D.像变小,像距变大
2. 放幻灯片时，想在荧幕上得到一个放大的“F”字母，那么幻灯片正确的插法应选用图中的哪一种（ ）
A
B
C
D
当堂训练
3.把物体放在凸透镜前10cm时，可以在凸透镜另一侧的光屏上得到放大的像。据此可以推断这个凸透镜的焦距范围为多少？
4.在探究凸透镜成像实验中，当物距为20厘米时，得到一个倒立缩小的实像，此时像距为13厘米，则凸透镜的焦距是的范围是多少
5.当凸透镜成放大的像时，物距跟像距相比，哪个比较大？成缩小的像时，物距跟像距相比，哪个比较大？由此你可以得出什么结论？凸透镜所成的像有没有正立的实像？有没有倒立的虚像？
