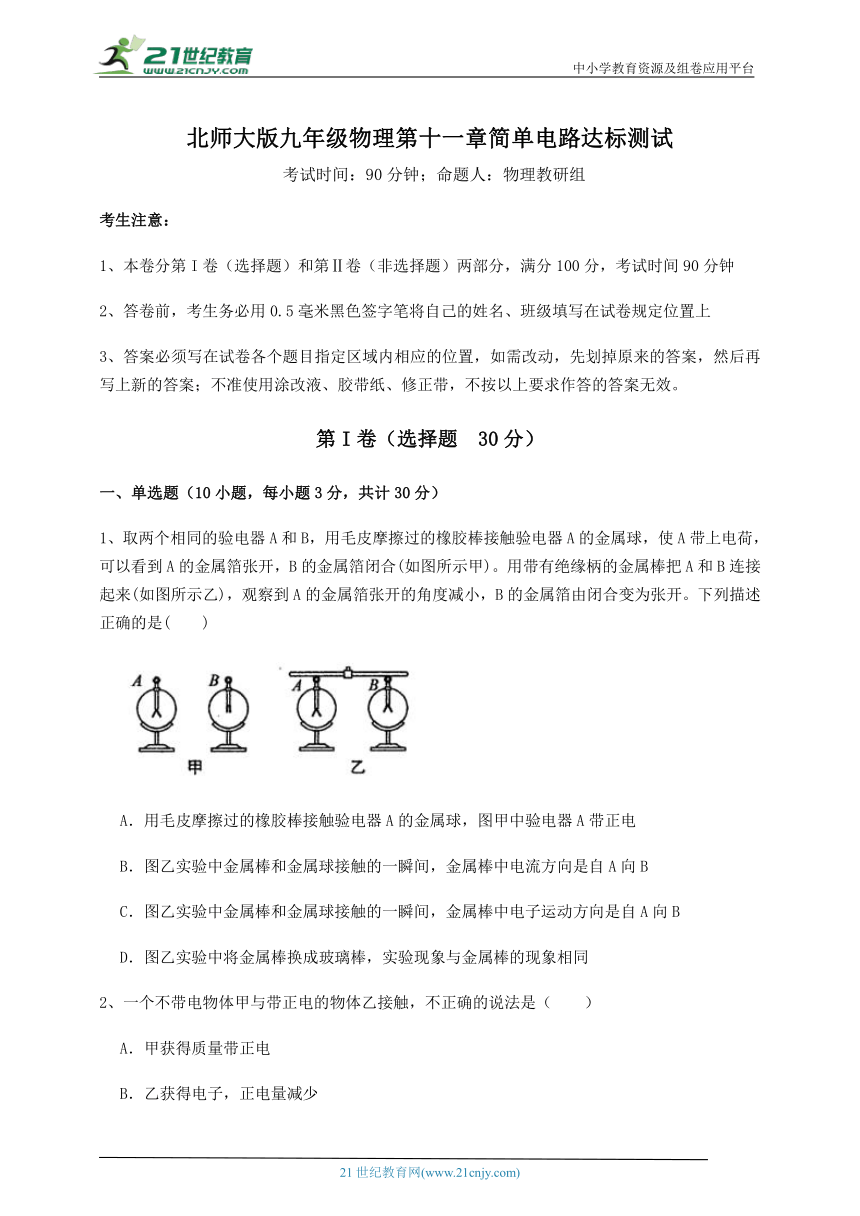

北师大版九年级物理第十一章简单电路达标测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、取两个相同的验电器A和B，用毛皮摩擦过的橡胶棒接触验电器A的金属球，使A带上电荷，可以看到A的金属箔张开，B的金属箔闭合(如图所示甲)。用带有绝缘柄的金属棒把A和B连接起来(如图所示乙)，观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述正确的是(　　)
A．用毛皮摩擦过的橡胶棒接触验电器A的金属球，图甲中验电器A带正电
B．图乙实验中金属棒和金属球接触的一瞬间，金属棒中电流方向是自A向B
C．图乙实验中金属棒和金属球接触的一瞬间，金属棒中电子运动方向是自A向B
D．图乙实验中将金属棒换成玻璃棒，实验现象与金属棒的现象相同
2、一个不带电物体甲与带正电的物体乙接触，不正确的说法是（　　）
A．甲获得质量带正电
B．乙获得电子，正电量减少
C．甲失去电子带正电
D．乙获得电子数等于甲失去的电子数

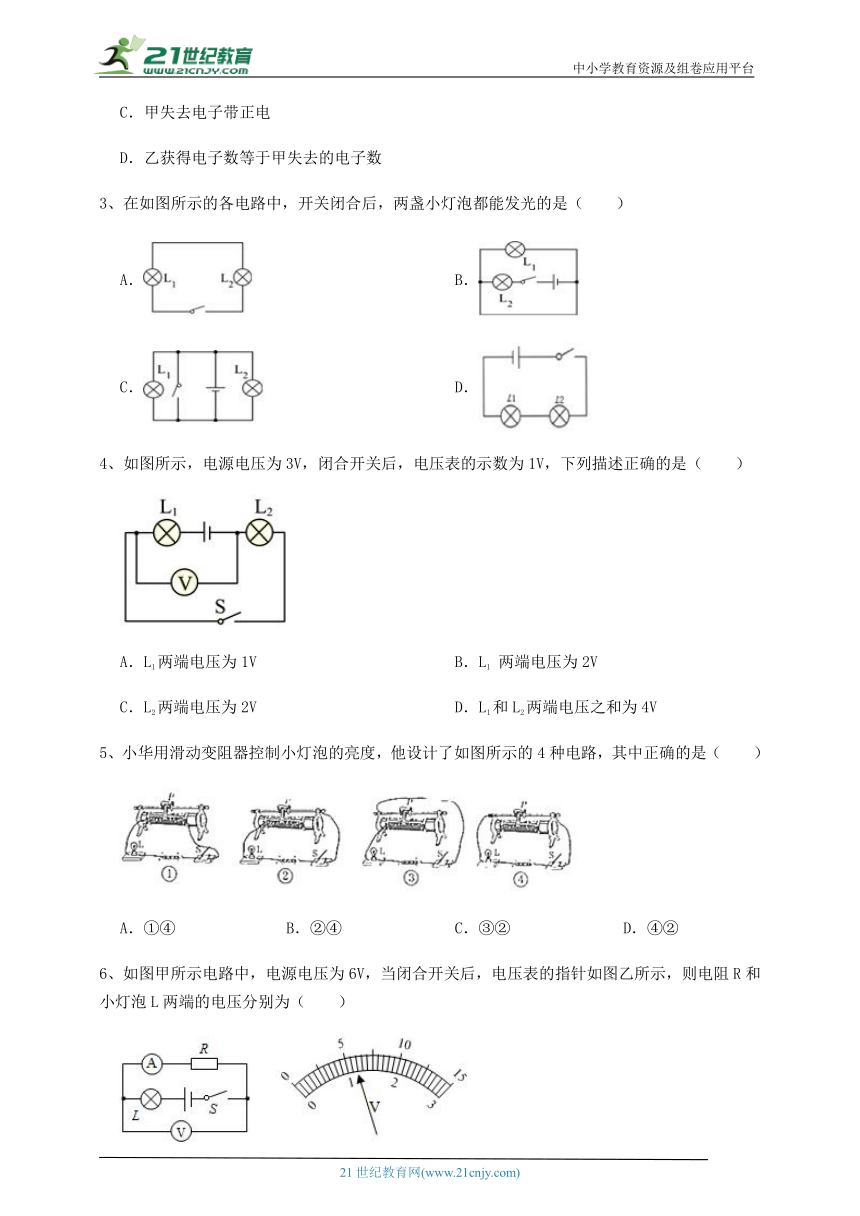

3、在如图所示的各电路中，开关闭合后，两盏小灯泡都能发光的是（　　）
A． B．
C． D．
4、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（　　）
A．L1两端电压为1V B．L1 两端电压为2V
C．L2两端电压为2V D．L1和L2两端电压之和为4V
5、小华用滑动变阻器控制小灯泡的亮度，他设计了如图所示的4种电路，其中正确的是（　　）
A．①④ B．②④ C．③② D．④②
6、如图甲所示电路中，电源电压为6V，当闭合开关后，电压表的指针如图乙所示，则电阻R和小灯泡L两端的电压分别为（　　）
A．6V 1.2V B．6V 4.8V C．4.8V 1.2V D．1.2V 4.8V
7、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。下列符合要求的电路（　　）
A． B．
C． D．
8、在图甲所示的电路图中，闭合开关后，电流表A1和A2的示数分别如图乙和图丙所示，则通过小灯泡L2的电流为（　　）
A．0.2A B．0.4A C．0.6A D．1A
9、在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1 A2的指针均在下图所示的位置，则下列说法中正确的是（　　）
A．电流表A2的示数2.4A B．通过灯L1的电流为1.92A
C．通过灯L1的电流为0.48A D．电流表A1的示数是0.48A
10、如图是两个相同的不带电验电器A和B，用毛皮擦过的橡胶棒与金电器A的金属球接触后，再用带有绝缘手柄的金属棒把两验电器的金属球连接起来。则下列说法正确的是（　　）
A．用毛皮摩擦过的橡胶棒带正电
B．验电器金属箔片张开，说明金属箱片带上了异种电荷
C．两验电器金属球连接起来后，验电器A的金属箔片张角会变大
D．两验电器金属球连接起来后，瞬间的电流方向是从金属棒的右端到左端
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

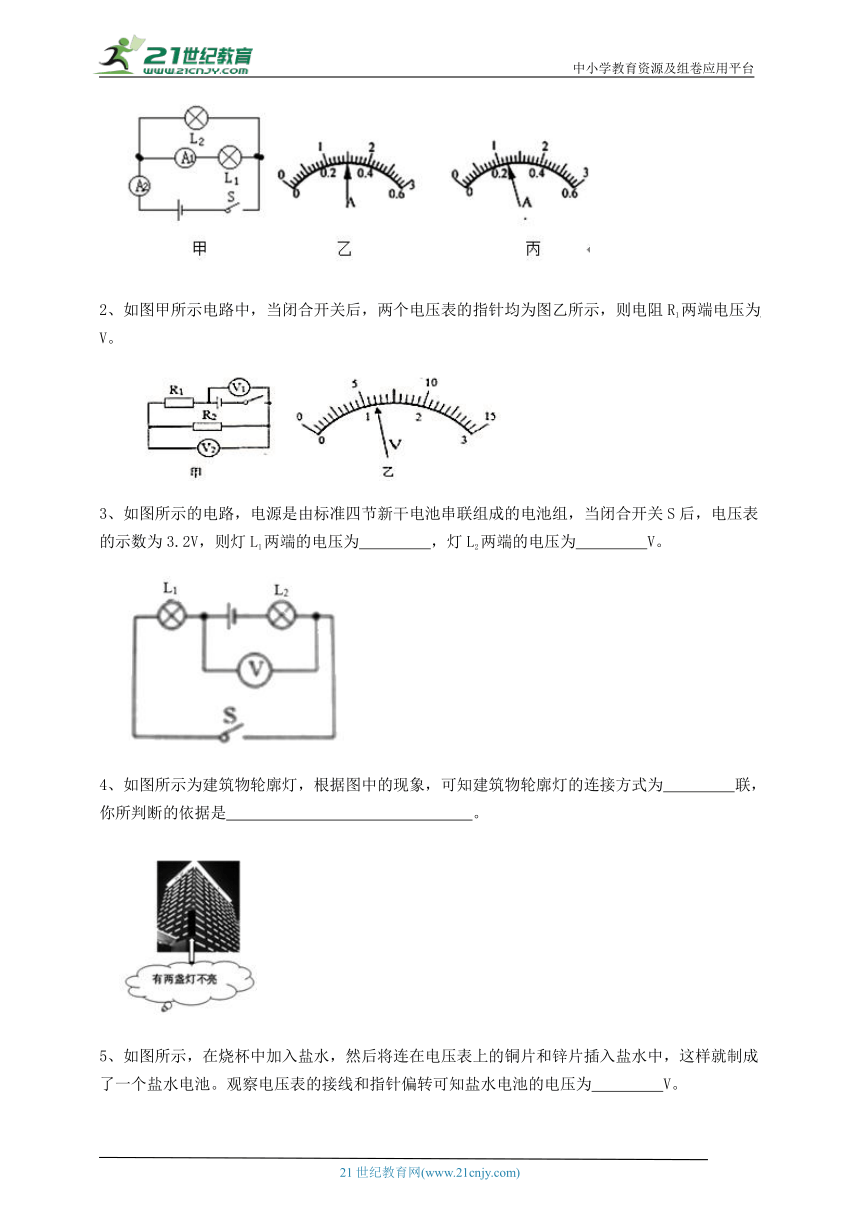

1、如甲所示电路中，当开关S闭合后，电流表A1和A2的指针偏转如乙图和丙图，其中电流表A1测量的是通过　 　的电流，电流表A1和A2的读数分别为　 　A和　 　A，则L2的电流值为　 　A。
2、如图甲所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1两端电压为　 　V。
3、如图所示的电路，电源是由标准四节新干电池串联组成的电池组，当闭合开关S后，电压表的示数为3.2V，则灯L1两端的电压为　 　，灯L2两端的电压为　 　V。
4、如图所示为建筑物轮廓灯，根据图中的现象，可知建筑物轮廓灯的连接方式为　 　联，你所判断的依据是　 　。
5、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池的电压为　 　V。
三、计算题（5小题，每小题8分，共计40分）
1、如图甲所示的电路中，电源电压为3 V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1示数为1.38A，A2的示数如图乙所示。求：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
2、认真观察图，分析并解答下面的问题：
（1）当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？
3、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
（3）若将S1、S2和S3同时闭合会发生什么现象？
4、如图甲所示的电路，闭合开关S后，电流表A1、A2的示数分别如图乙所示，电压表的示数为4.5V。求：
（1）通过灯L1、L2的电流；
（2）灯L1两端的电压。
5、如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙所示。求：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？若灯泡L2的灯丝烧断，A1的示数是多少？
四、实验探究（1小题，每小题10分，共计10分）
1、学习电学知识后，同学们利用手中的器材做了一系列相关实验来巩固学习成果。如图甲所示，是小田同学探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。
（1）选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的　 　的关系；
（2）选用　 　两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积的关系；
（3）为了进一步探究导体的电阻与长度的关系，某实验小组的同学用铅笔芯设计了如图乙所示的电路图。闭合开关，先移动滑片　 　（选填“P1”或“P2”），使电流表示数为0.2A，再移动滑片　 　（选填“P1”或“P2”），实验记录得到铅笔芯AP1之间的距离和电压表的示数，数据如下：
AP1/mm 0 30.0 60.0 90.0 120.0 150.0 180.0
U/V 0 0.4 0.8 1.2 1.6 2.0 2.4
I/A 0.2 0.2 0.2 0.2 0.2 0.2 0.2
通过实验数据可以初步得出导体的电阻与导体的长度成　 　比的结论。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】A. 用毛皮摩擦过的橡胶棒接触验电器A的金属球，图甲中验电器A带负电，故错误。
B. 图乙实验中金属棒和金属球接触的一瞬间，金属棒中负电荷定向移动的方向是自A向B，电流方向与它方向相反，是自B向A，故错误。
C.根据B，故正确。
D. 图乙实验中将金属棒换成玻璃棒，是绝缘体，实验现象与金属棒的现象不相同，故错误。
故答案为：C
【分析】毛皮摩擦过的橡胶棒带负电，电流方向与负电荷定向移动方向相反。
2、【答案】A
【解析】【解答】一个不带电的甲物体，接触带正电的乙物体，因为正电荷不会移动，所以是甲的负电荷移动到乙物体，导致甲显示带正电，乙的正电被一部分负电荷中和，所以正电量减少，乙获得的负电荷等于甲失去的负电荷，故A错误，BCD正确。
故答案为：A
【分析】根据正电荷不会移动，负电荷会移动，电中和来分析。
3、【答案】D
【解析】【解答】A．图中没有电源，故灯泡不能工作，A不符合题意；
B．图中灯泡L1被短路，只有一只灯泡可以工作，B不符合题意；
C．图中闭合开关时，两灯泡均被短路，不发光，C不符合题意；
D．图中闭合开关时，两灯泡串联，都发光，D符合题意。
故答案为：D。
【分析】电路中有持续电流的条件是电路时通路并且有电压存在；要使灯泡发光，电流必须流过灯泡才可以，结合电路图判断电流的流向即可。
4、【答案】B
【解析】【解答】由图可知，L1、 L2串联，电压表测量L2两端的电压，则L2两端电压为1V，由串联分压可知U1=U-U2=3V-1V=2V
故答案为：B。
【分析】在串联电路中，总电压等于各用电器电压和。
5、【答案】C
【解析】【解答】①中两接线柱都在下面的电阻丝上，滑动变阻器相当于定值电阻，即不能改变小灯泡的亮度，故①错误；②③都是选择一上一下接入电路，即滑动变阻器的解法正确，滑动变阻器移动滑片时，都可以改变小灯泡的亮度，故②③正确；④中两接线柱都在上面的金属杆上，此时滑动变阻器相当于导线，即不能改变小灯泡的亮度，故④错误．
故答案为：C.
【分析】结合滑动变阻器的使用方法分析解答。
6、【答案】D
【解析】【解答】由电路图可知，灯泡L、定值电阻R串联，电压表V测的是R两端的电压，由此可知，电压表示数应小于电源电源6V，因此量程是0～3V，则它的示数UR=1.2V，即电阻R两端电压为1.2V，由串联电路的特点知，灯泡L两端的电压UL=U﹣UR=6V-1.2V=4.8V
故答案为：D。
【分析】理清元件的连接方式及电表的测量对象，确定电压表的量程，然后读出电压表的读数，根据串联电路的电压特点，求出灯泡L、定值电阻R的电压值。
7、【答案】A
【解析】【解答】A．先闭合开关S1，散热风扇工作，再闭合开关S2，灯泡才发光，A项符合题意；
B．先闭合开关S1，散热风扇和灯泡一起工作，再闭合开关S2，散热风扇被短路，B项不符合题意；
C．先闭合开关S1，灯泡和散热风扇都不工作，再闭合开关S2，灯泡和散热风扇开始工作，C项不符合题意；
D．先闭合开关S1，散热风扇和灯泡一起工作，再闭合开关S2，灯泡被短路，D项不符合题意。
故答案为：A。
【分析】能单独工作的用电器是并联电路，支路的开关只控制支路用电器。
8、【答案】C
【解析】【解答】甲图中，两灯并联，电流表A1测L1的电流，A2测干路的电流，根据并联电路干路电流等于各支路电流之和，A2的示数大于A1的示数，根据上图可知，A2选用大量程，分度值为0.1A，电流为1A；A1选用小量程，分度值为0.02A，电流为0.4A，根据并联电路电流的规律，通过小灯泡L2的电流为I2=I-I1=1A-0.4A=0.6A
C符合题意，ABD不符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据并联电路电流的规律读出对应的电流表的示数，进一步求通过L2的电流。
9、【答案】B
【解析】【解答】由图可知，电流表A1测量的是干路电流，两个灯泡为并联，电流表A2测量的是L2灯电流，故电流表A2接的是0-0.6A档位，电流表A1接的是0-3A档位，故电流表A2示数为0.48A，电流表A1示数为2.4A，则通过灯L2的电流为0.48A，通过灯L1的电流为2.4A-0.48A=1.92A
B符合题意，ACD不符合题意。
故答案为：B。
【分析】并联电路中，干路电流等于各支路电流之和；根据电流表的位置选择不同量程，结合指针位置测量电流大小。
10、【答案】D
【解析】【解答】A．毛皮摩擦过的橡胶棒带负电，A不符合题意；
B．验电器金属箔片由于带同种电荷相互排斥而张开的，B不符合题意；
CD．用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，A验电器由于自由电子数量减少金属箔片张角会变小，B验电器金属箔片由于有多余的电子也带负电，因为电子带负电，电流方向与电子定向移动方向相反，所以瞬间电流方向是由金属棒的右端到左端，C不符合题意，D符合题意。
故答案为：D。
【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体，结合题目给出的小球之间的相互作用分析即可；在物理学中规定正电荷移动的方向为电流的方向，或负电荷移动的反方向为电流的方向。
二、填空题
1、【答案】L1；0.3；1.2；0.9
【解析】【解答】由甲图可知电路为并联电路，电流表A1和A2分别测量L1和干路电流。由乙图可知A1的电流可能为0.3A或1.5A，A2的电流可能为0.24A或1.2A，因为干路电流大于支路电流，故电流表A1和A2的示数分别应为0.3A和1.2A。L2的电流值为1.2A-0.3A=0.9A
【分析】电流表和所测量的位置串联；根据电流表选择的量程和指针位置测量电流；并联电路中干路电流等于各支路电流之和。
2、【答案】4.8
【解析】【解答】闭合开关后两电阻串联，电压表V1测电源电压，电压表V2测R2两端的电压，由串联电路的分压规律可知，V1所选的是大量程，其示数为6V，V2所选的是小量程，其示数为1.2V，则R1两端的电压为
【分析】在串联电路中，总电压等于各用电器电阻之和；根据电压表测量的位置确定选择的量程，结合指针位置测量电压。
3、【答案】3.2；2.8
【解析】【解答】从图中可以看到，电压表是并联在灯L1两端，测的是灯L1电压，电压表的示数是3.2V，则灯L1两端的电压为3.2V；由于电源是由标准四节新干电池串联组成的电池组，那么电源电压是 ，这是一个串联电路，灯L2两端的电压是 。
【分析】电压表和所测量的位置并联；根据串联电路电压规律，计算各用电器的电压。
4、【答案】并；并联电路中各用电器互不影响
【解析】【解答】由图中的现象，可知建筑物轮廓灯的连接方式为并联，判断的依据是有两盏灯不亮，其它灯仍能正常工作，并联电路各用电器之间互不影响工作。
【分析】串联电路中电流只有一条路径，各用电器相互影响；并联电路中电流有两条或多条路径，各用电器间互不影响。
5、【答案】0.6
【解析】【解答】由图可知，电压表选择的量程为0到3V，分度值为0.1V，故电压表的读数为0.6V。
【分析】根据电压表选择的量程和指针位置，测量电压。
三、计算题
1、【答案】（1）解：由图甲可知，L1、L2并联，所以灯L1、L2两端电压等于电源电压，即U1= U2 =U =3V
答：灯泡L1、L2两端的电压均为3V
（2）解：A2测通过灯L2中的电流大小，A1测干路电流为1.38A，由并联电路电流的规律可知，干路电流等于各支路电流之和，因此由图乙可知选择的应为小量程，通过L2中的电流为0.48A，通过L1中的电流I1 =I -I2 =1.38A - 0.48A = 0.9A
答： 通过灯泡L1、L2的电流分别是0.9A、0.48A；
（3）解：由于并联电路各支路的工作互不影响，所以L1灯丝烧断后，通过L2的电流不变， A1的示数减小到与A2示数相等， 即均为0.48A。
答：若灯泡L1的灯丝烧断，电流表A1、A2的示数均为0.48A。
【解析】【分析】（1）在并联电路中，各支路电压等于电源电压；（2）根据电流表的位置选择不同量程读数，结合并联电路电流规律计算支路电流；（3）并联电路中，若断开支路，干路电流等于其他支路电流。
2、【答案】（1）解：当只闭合S3时，灯泡L1、L2串联，已知电流表A1的示数为0.1A，则通过L1的电流为0.1A。
答：当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是0.1A
（2）解：当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L2的电流为I2＝0.26A。
答：如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A
（3）解：若只闭合S1、S2，电流表A1的示数为0.5A，由(2)知，通过L2的电流为I2＝0.26A，由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为I1＝I﹣I2＝0.5A﹣0.26A＝0.24A
答：若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。
【解析】【分析】（1）理清开关处有不同状态时元件的连接方式及电表的测量对象，串联电路中电流处处相等。
（2）利用并联电路的电压特点进行解答。
（3）根据并联电路的电电流特点进行解答。
3、【答案】（1）解：根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联；电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于图乙中的示数0.1A；电流表A3处于断路状态，因此示数为0。
答：电流表A2的示数为0.1A，A3的示数为0；
（2）解：当开关S2和S3闭合，S1断开时，L1、L2并联；电流表A1测通过L2的电流，A2测通过L1的电流，A3测干路电流；因为并联电路中，干路电流等于各支路电流之和，所以电流表A1的示数
答：当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数为0.4A
（3）解：当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：若将S1、S2和S3同时闭合，会发生电源短路，电源将被烧坏。
【解析】【分析】（1）根据电流表选择的量程和指针位置，测量电流；结合开关的状态判断电路的连接，在串联电路中，电流处处相等；
（2）在并联电路中，干路电流等于各支路电流之和；
（3）当用导线将电源两极连接时，电源短路。
4、【答案】（1）解：由图甲可知，灯L1、L2并联，电流表A1测通过灯L1的电流，电流表A2测干路电流。结合图乙可知，电流表A1选用的是0~0.6A量程，电流表A2选用的是0~3A量程，所以，通过灯L1的电流I1＝0.24A，干路电流I＝1.2A，通过灯L2的电流
I2＝I-I1＝1.2A-0.24A＝0.96A
答：通过灯L1的电流0.24A，通过灯L2的电流0.96A；
（2）解：由题意可知，灯L1两端的电压等于电源电压为4.5V。
答：灯L1两端的电压4.5V。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，结合并联电路的电流关系读出电流表的示数，进一步计算即可。
（2）利用并联电路的电压关系解答即可。
5、【答案】（1）解：由图甲知道，两灯泡并联，由于电源电压为3V，所以，灯泡L1、L2两端的电压都等于电源电压，为3V。
答：灯泡L1、L2两端的电压都等于电源电压，为3V
（2）解：由图甲知道，两灯泡并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路的电流，由图乙可知，左边电流表量程是0～3A，分度值是0.1A，示数为1.5A。右边电流表其量程是0～0.6A，分度值是0.02A，示数为0.5A；因为并联电路中干路电流等于各支路电流之和，所以图乙中左边电流表为A1，右边电流表为A2，即灯泡L2的电流I2＝IA2＝0.5A
灯泡L1的电流I1＝IA1﹣IA2＝1.5A﹣0.5A＝1A
工作过程中L2灯丝突然烧断，此时电路为L1的基本电路，电流表A1测量L1的电流，
由于并联电路中，各支路互不影响，且干路电流等于各支路电流之和，所以，电流表A2的示数为0，A1的示数变小，为1A。
答：通过灯泡L1的电流为1A，L2的电流为0.5A；若灯泡L2的灯丝烧断，A1的示数是1A。
【解析】【分析】（1）在并联电路中，各支路电压等于电源电压；
（2）根据电流表的量程和指针位置，测量电流；根据并联电路电流规律，计算支路电流。
四、实验探究
1、【答案】（1）材料
（2）b、d
（3）P2；P1；正
【解析】【解答】(1)由题意和甲图可知，a、b两根导线长度、粗细相同，材料不同，所以将a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的材料的关系。(2)要探究电阻大小跟导体的横截面积的关系，应该利用控制变量法选用材料、长度相同，粗心不同的两个导线，由题意可知b、d两根导线符合要求。(3)由表可知，移动滑片使电流表示数为0.2A时，AP1接入长度为0，以及两端电压为0，可知应先移动滑片P2，让后在移动滑片P1，改变AP1接入长度，探究导体的电阻与长度的关系。由串联分压可知，导体的电阻越大，分得的电压越大；分析表中数据可知，随着AP1接入长度增大，电压表示数即铅笔芯AP1两端越来越大，可得：导体的电阻与导体的长度成正比。
【分析】（1）当导线长度、粗细相同，材料不同，探究电阻大小跟导体的材料的关系；（2）探究电阻和导体横截面积的关系时，保持材料和长度相同；（3）探究长度对电阻的影响时，需要改变接入电路中的长度；电阻和导体的长度成正比。
