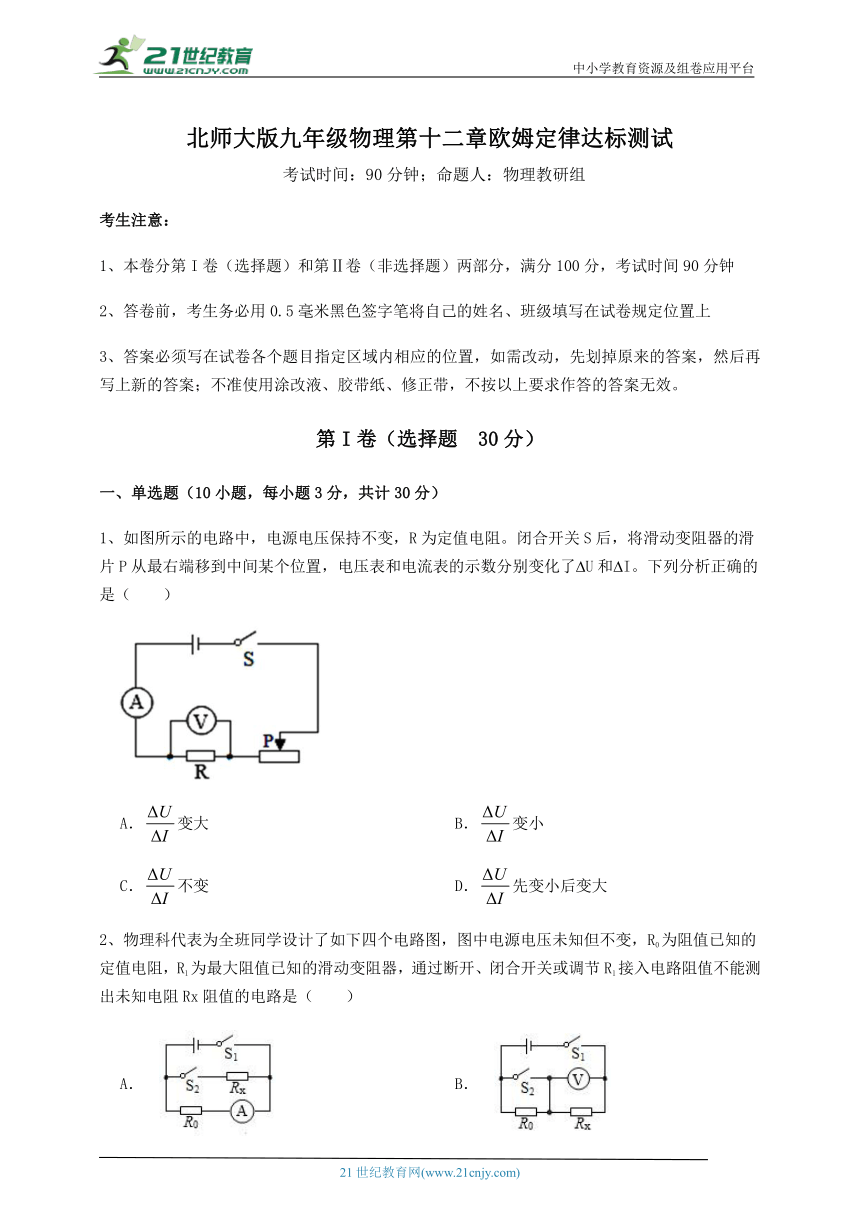

北师大版九年级物理第十二章欧姆定律达标测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了 U和 I。下列分析正确的是（　　）
A．变大 B．变小
C．不变 D．先变小后变大
2、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（　　）
A． B．
C． D．

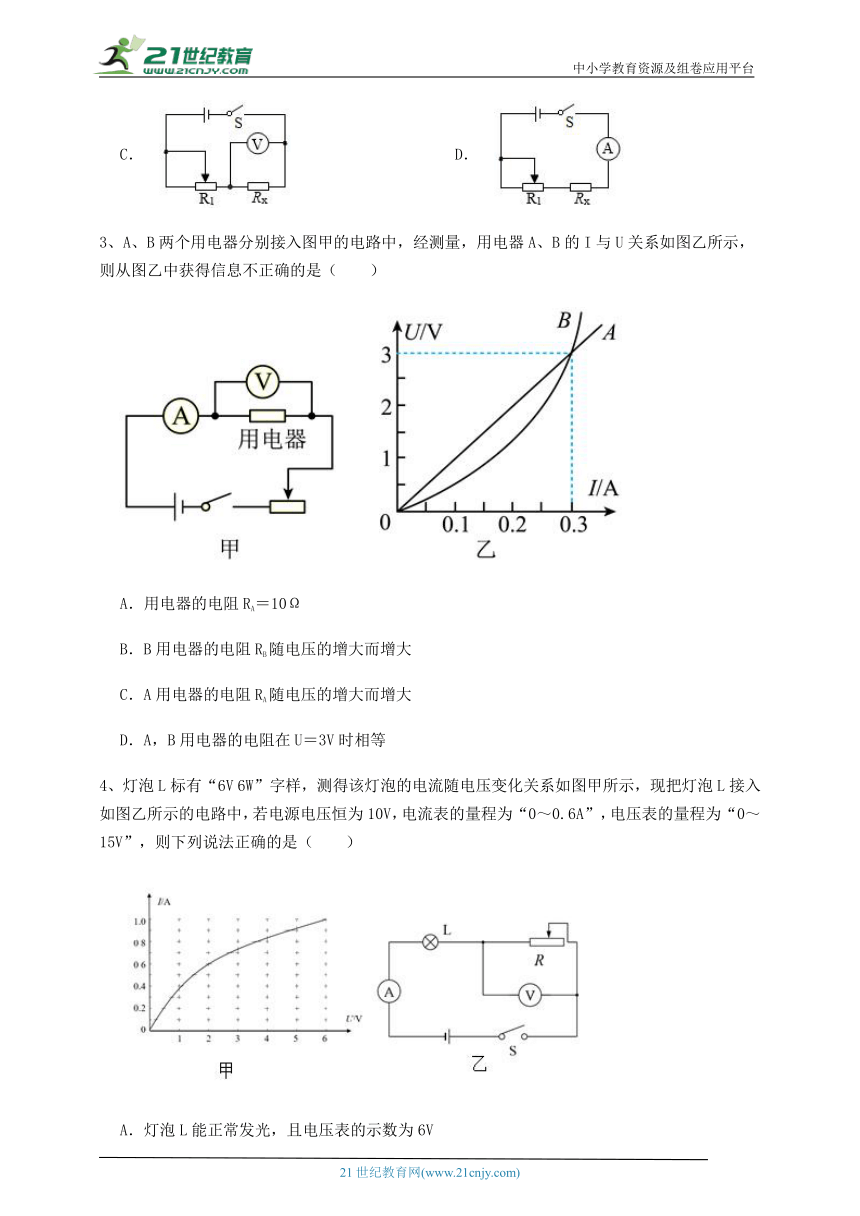

3、A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（　　）
A．用电器的电阻RA＝10Ω
B．B用电器的电阻RB随电压的增大而增大
C．A用电器的电阻RA随电压的增大而增大
D．A，B用电器的电阻在U＝3V时相等
4、灯泡L标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（　　）
A．灯泡L能正常发光，且电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为1V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W

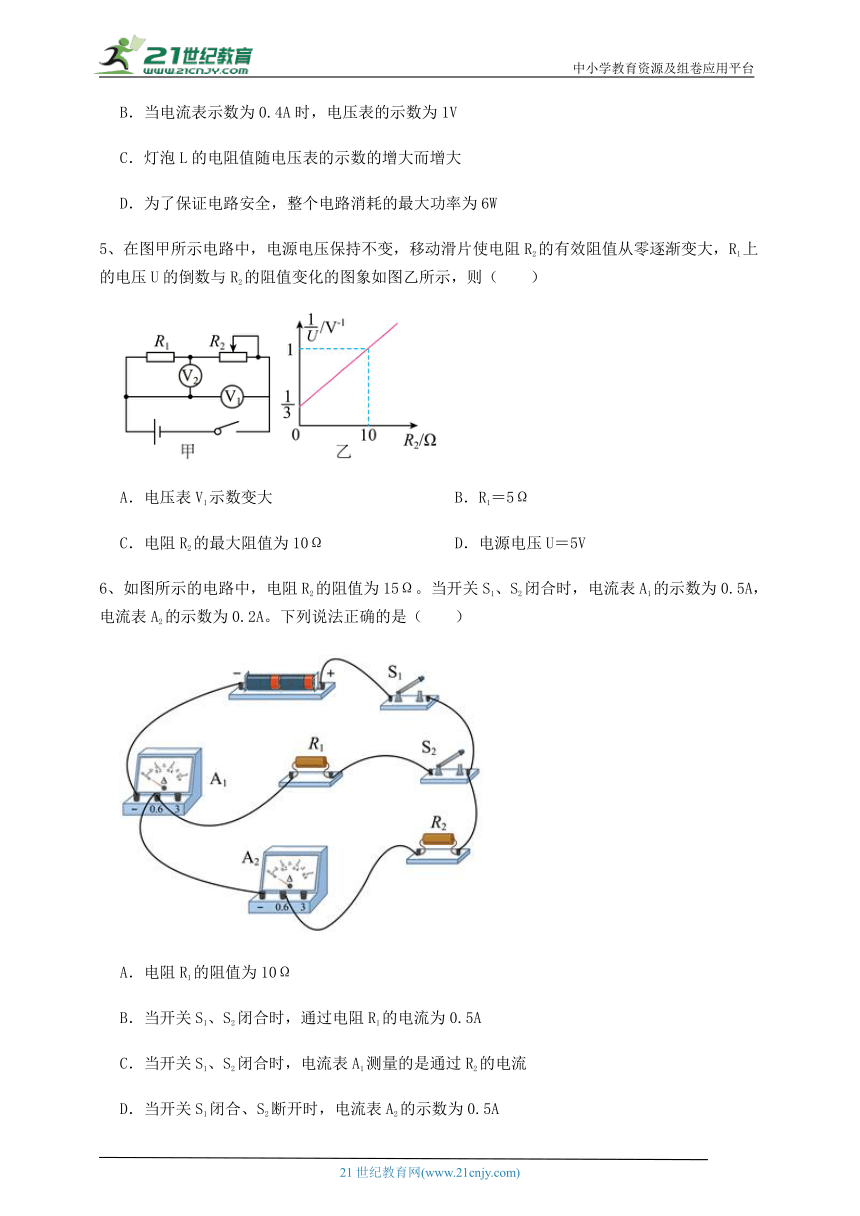

5、在图甲所示电路中，电源电压保持不变，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（　　）
A．电压表V1示数变大 B．R1＝5Ω
C．电阻R2的最大阻值为10Ω D．电源电压U＝5V
6、如图所示的电路中，电阻R2的阻值为15Ω。当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。下列说法正确的是（　　）
A．电阻R1的阻值为10Ω
B．当开关S1、S2闭合时，通过电阻R1的电流为0.5A
C．当开关S1、S2闭合时，电流表A1测量的是通过R2的电流
D．当开关S1闭合、S2断开时，电流表A2的示数为0.5A

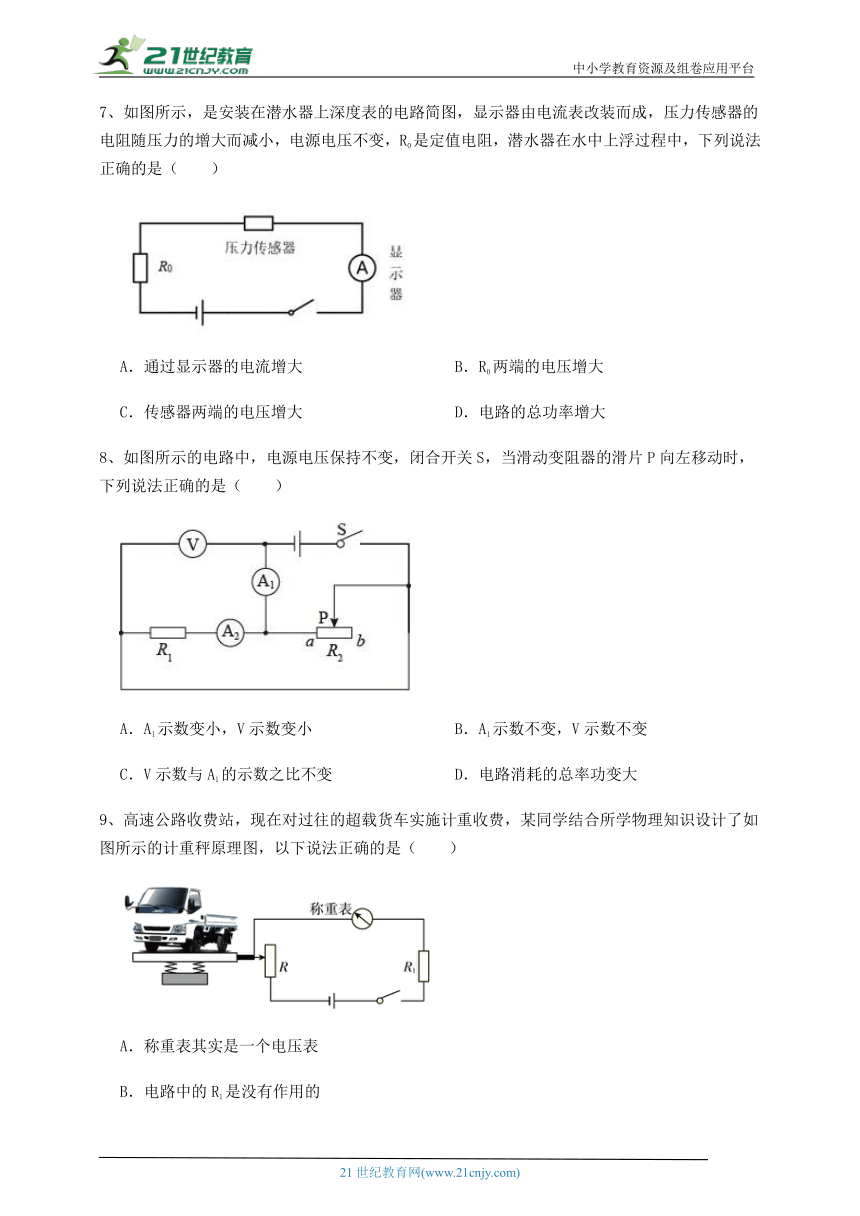

7、如图所示，是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，潜水器在水中上浮过程中，下列说法正确的是（　　）
A．通过显示器的电流增大 B．R0两端的电压增大
C．传感器两端的电压增大 D．电路的总功率增大
8、如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）
A．A1示数变小，V示数变小 B．A1示数不变，V示数不变
C．V示数与A1的示数之比不变 D．电路消耗的总率功变大
9、高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　）
A．称重表其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重表的示数越小
D．当车辆越重时，称重表的示数越大

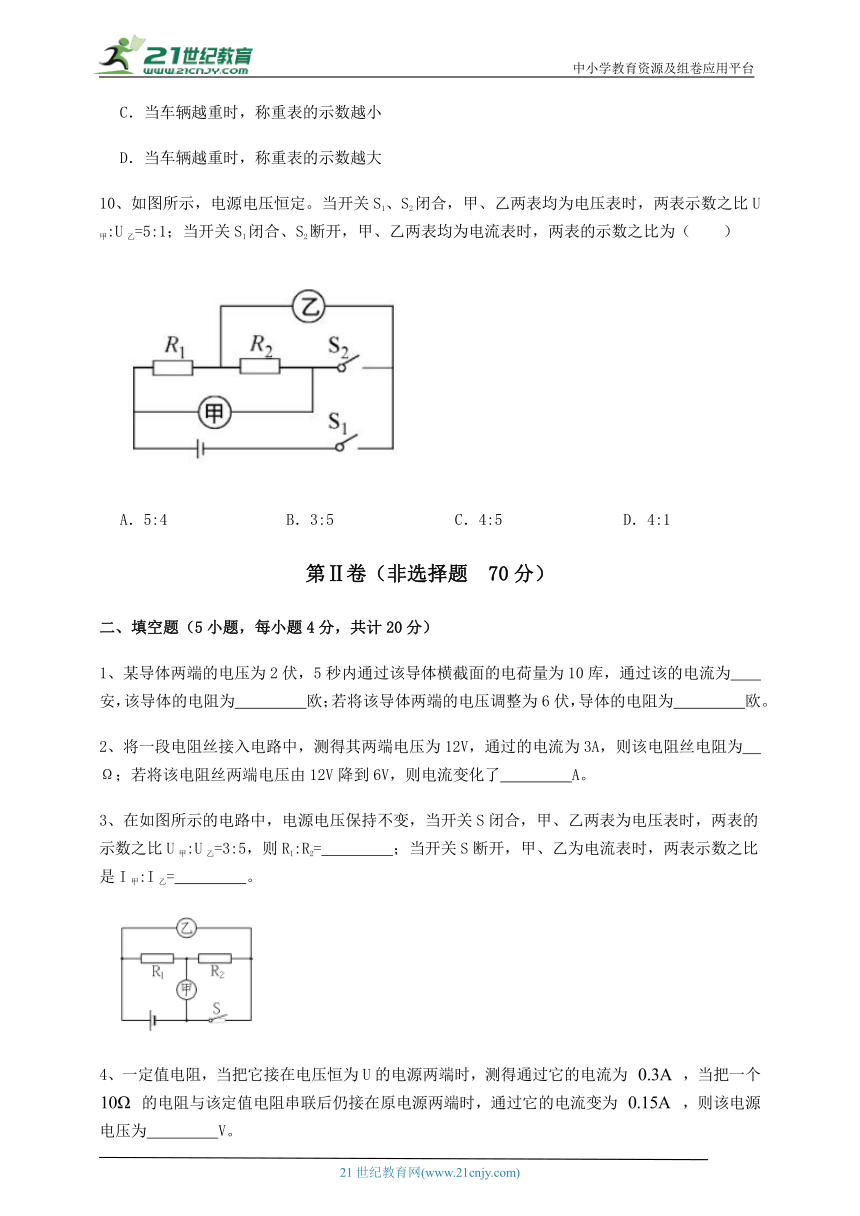

10、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（　　）
A．5:4 B．3:5 C．4:5 D．4:1
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、某导体两端的电压为2伏，5秒内通过该导体横截面的电荷量为10库，通过该的电流为　 　安，该导体的电阻为　 　欧；若将该导体两端的电压调整为6伏，导体的电阻为　 　欧。
2、将一段电阻丝接入电路中，测得其两端电压为12V，通过的电流为3A，则该电阻丝电阻为　 　Ω；若将该电阻丝两端电压由12V降到6V，则电流变化了　 　A。
3、在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲:U乙=3:5，则R1:R2=　 　；当开关S断开，甲、乙为电流表时，两表示数之比是I甲:I乙=　 　。
4、一定值电阻，当把它接在电压恒为U的电源两端时，测得通过它的电流为 ，当把一个 的电阻与该定值电阻串联后仍接在原电源两端时，通过它的电流变为 ，则该电源电压为　 　V。
5、如图所示电路，电阻R1＝3Ω，R2＝2Ω．闭合开关S，电流表A的示数　 　，电流表A1的示数　 　（以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于　 　Ω。
三、计算题（5小题，每小题8分，共计40分）
1、如图所示电路中，电源电压恒为 30V，电阻 R1 为 15Ω，同时闭合 S1、S2时，电流表的示数为 2.5A，求：
（1）通过 R1 的电流；
（2）电阻 R2 的阻值。
2、如图所示的电路中，电阻R1=15Ω，电源电压保持不变．仅闭合开关S1后，电流表的示数为0.2A，再闭合开关S2后，电流表示数为0.5A．请你计算:
（1）电源电压；
（2）通过R2的电流；
（3）R2的阻值．
3、如图所示的电路中，电源电压保持不变，电阻R1＝20Ω。只闭合开关S1后，电流表的示数为0.3A，再闭合S2电流表的示数为0.5A，求：
（1）电源电压；
（2）电阻R2中的电流；
（3）电阻R2的阻值。
4、实验桌上有一个电学器件，该器件由两个定值电阻R1、R2并联组成，且被封闭在一个透明的有机玻璃壳内，如图甲所示。a、b是该器件的两个外露接线柱，电阻R1的阻值为20Ω。科技小组同学测得通过该器件的电流I和其两端电压U的数值，并绘制成如图乙所示的图像。求：
（1）电阻R2的阻值；
（2）当电阻R2两端电压为6V时，通过电阻R2的电流。
5、如图所示，电阻R1的阻值为10Ω．闭合开关S，电阻R1两端的电压为10V，电阻R2两端的电压为5V．求：
（1）电源两端的电压．
（2）通过电阻R1的电流．
四、实验探究（1小题，每小题10分，共计10分）
1、小健同学选用电源电压为6V的铅蓄电池组、电流表、电压表等器材测量定值电阻Rx的阻值，他已连接了部分电路，如图甲所示，请你接着完成下列步骤：
（1）用笔画线代替导线完成实物图的连接；
（2）电路连接完整后闭合开关S，移动滑片P时发现电压表无示数，电流表有示数且不断变化，则电路故障可能是　 　；
（3）排除故障后再次闭合开关S，移动滑片P，当电压表示数为3.6V时，电流表的示数如图乙所示，这时电路中的电流为　 　A，电阻Rx的阻值为　 　Ω；通过调节滑动变阻器，测得多组Rx的电压和电流值，最后算出Rx阻值的平均值，这样做的目的是　 　；
（4）利用上面已连好的电路，还可以完成的实验是　 　；
（5）在完成Rx阻值的测量后，将电阻Rx换成小灯泡，继续调节滑动变阻器，测得多组小灯泡的电压和电流值，根据前后所得数据描绘出电阻Rx及小灯泡的U-I图像，如图丙、丁所示，其中　 　（选填“丙”或“丁”）图是小灯泡的U-I图像。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设滑片移动前后电路中的电流分别为I1、I2，则 I=I2-I1
由可得，电压表的示数分别为U1=I1R
U2=I2R
电压表示数的变化量 U=U2-U1=I2R-I1R=(I2-I1)R= IR
即
由于R为定值电阻，所以不变，C符合题意，ABD不符合题意。
故答案为：C。
【分析】根据电压变化量和电流变化量的比值，可以计算定值电阻。
2、【答案】A
【解析】【解答】A．由图可知，定值电阻和电流表串联，我们可以求出电源的电压，无法求出未知电阻Rx阻值，A符合题意；
B．闭合开关S1和S2后，定值电阻R0被短路，电压表的示数即为电源电压U；闭合S1，断开S2，此时电压表的示数为U1，可以求得Rx为 ，B不符合题意；
C．闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为U，当当滑动变阻器滑片移动到最左端时，此时的电压为U1，可以求得Rx为 ，C不符合题意；
D．闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为I，当当滑动变阻器滑片移动到最左端时，此时的电压为I1，可以求得Rx为 ，D不符合题。
故答案为：A。
【分析】根据电压表、电流表测量电路中的电流、电压，结合定值电阻测量电阻大小。
3、【答案】C
【解析】【解答】A．由A的图线可知：通过A的电流与其两端电压成正比，即A的电阻是一个定值电阻，当UA=3V时，IA=0.3A根据欧姆定律可知A用电器的电阻为
A正确，不符合题意；
B．由B的图线可知，当B电压U=2V时，通过B的电流I＞0.2A，由 可知，此时RB＜10Ω。
当B电压U′=3V时，I′=0.3A，此时RB′=10Ω，由此可知RB的电阻随电压的增加而增大，B正确，不符合题意；
C．由A的图线可知A的电阻是一个定值，即A用电器的电阻RA不随电压的增大而增大，C错误，符合题意；
D．乙图中A、B有一交点，此时它们的电压和电流都相等，根据 可知，RA=RB，即A、B用电器的电阻在U＝3V时相等，D正确，不符合题意。
故答案为：C。
【分析】根据电压和电流的比值计算电阻；根据电压-电流图像，判断电阻的变化；根据电压和电流判断电阻关系。
4、【答案】D
【解析】【解答】A．灯泡正常发光时的电压UL=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数UR=U﹣UL=10V﹣6V=4V
A不符合题意；
B．由图象可知，当I=0.4A时，UL=1V，所以UR=U﹣UL=10V﹣1V=9V
B不符合题意；
C．灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小。C不符合题意；
D．由图象可知，当灯泡正常发光（UL=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率Pmax=UImax=10V×0.6A=6W
D符合题意。
故答案为：D。
【分析】分析电路结构，小灯泡和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，小灯泡分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压变化范围，利用功率公式P=UI求解功率即可。
5、【答案】B
【解析】【解答】由图知电阻R1与滑动变阻器R2串联，电压表V1测电源电压，电压表V2测R1两端电压。
A．因电压表V1测电源电压，由于电源电压不变，则电压表V1示数不变，A不符合题意；
BD．由图乙知，R2＝0时，R1上的电压U的倒数
R1两端电压U1＝3V
由于此时电路中只有R1连入电路，所以，电源电压U＝U1＝3V
根据图乙可知，当R2′＝10Ω时，R1上的电压U的倒数
则此时R1两端电压U1′＝1V
根据串联电路的总电压等于各分电阻两端的电压之和可知，变阻器的电压为U2′＝U﹣U1′＝3V﹣1V＝2V
R1两端的电压为变阻器电压的0.5倍，根据分压原理R1＝0.5×R2′＝0.5×10Ω＝5Ω
B符合题意，D不符合题意。
C．根据图像可知，电阻R2的最大阻值大于10Ω，C不符合题意。
故答案为：B。
【分析】理清元件的连接方式及电表的测量对象，电压表V1测电源电压，由于电源电压不变，则电压表V1示数不变；由图乙知：当电阻R2的有效阻值为零时，R1上的电压U的倒数为，则R1两端电压为3V，即电源电压为3V；然后根据R2的有效阻值为10Ω时，R1上的电压U的倒数求出此时R1两端电压，最后根据串联电路电压特点和欧姆定律即可求出R1的阻值。
6、【答案】A
【解析】【解答】ABC．当开关S1、S2闭合时，R1与R2并联，电流表A1位于干路，电流表A2位于R2支路，则电流表A1测干路电流，电流表A2测R2支路电流；因并联电路中各支路两端的电压相等，所以，由 I= 可得，电源的电压U=I2R2=0.2A×15Ω=3V
因并联电路中干路电流等于各支路电流之和，所以，通过电阻R1的电流I1=I-I2=0.5A-0.2A=0.3A
电阻R1的阻值
A符合题意；BC不符合题意；
D．当开关S1闭合、S2断开时，电路中只有R2工作，由于电源电压不变，则通过R2的电流不变，即电流表A2示数为0.2A不变，D不符合题意。
故答案为：A
【分析】理清元件的连接方式及电表的测量对象，根据并联电路的电压特点和欧姆定律求出电源的电压，利用并联电路的电流特点求出通过电阻R1的电流，再根据欧姆定律求出电阻R1的阻值；再根据并联电路中各支路独立工作、互不影响判断开关S2断开时电流表A2的示数。
7、【答案】C
【解析】【解答】在潜水器上浮过程中，由 可知，水的压强减小，由 可知，压力传感器受到的压力减小，则其电阻增大，电路中的总电阻增大，由 可知，电路中的电流减小，即通过显示器的电流减小，由 可知，R0两端的电压减小，由串联电路中的电压规律可知，传感器两端的电压增大，由 可知，电路的总功率减小。
故答案为：C。
【分析】液体压强随深度减小而减小，在串联电路中电阻越大电流越小，变大的电阻分压变大。
8、【答案】D
【解析】【解答】AB．由电路图知，R1与滑动变阻器R2并联，电流表 A2测流过R1的电流，电流表A1测干路电流，电压表测并联电路电压，即电源电压；闭合开关S，当滑动变阻器的滑片P向左移动时，由于电源电压U不变，所以电压表示数不变；流过R1的电流不变，A2的读数不变；滑动变阻器的滑片P向左移动，滑动变阻器接入电路的阻值R2变小，由I= 可知，通过滑动变阻器的电流变大，由并联电路特点可知，干路电流变大，电流表A1示数变大， 综合以上分析可知AB不符合题意；
C ．V示数与A1的示数之比为电路的总电阻，R2用入电路的的阻值减小，V示数与A1的示数之比变小，C不符合题意；
D．电源电压不变，干路中的电流变大，根据P=UI电路消耗的总功变大，D符合题意。
故答案为：D。
【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
9、【答案】D
【解析】【解答】A．称重表和定值电阻及滑动变阻器是串联关系，因此，称重表其实是一个电流表，A不符合题意；
B．电路中R1的作用是限制电流，防止电流过大，起到保护电路的作用，B不符合题意；
CD．当车辆越重时，滑片向下滑，滑动变阻器电阻变小，电路中的电流变大，即称重表示数变大，C不符合题意，D符合题意。
故答案为：D。
【分析】在串联电路中，电阻变大，电路中的电流减小。
10、【答案】C
【解析】【解答】当开关S1、S2闭合，甲、乙两表均为电压表时，电阻R1和R2串联，甲电压表测的是电源电压，乙电压表测的是R2的电压，假设R2的电压为U2，因为甲乙两个电表的示数之比为5:1，所以电源电压为5U2，所以R1和R2电阻之比为
当开关S1闭合、S2断开，甲、乙两表均为电流表时，电阻R1和R2并联，电表甲测R2的电流，电表乙测干路电流，所以甲乙两表示数之比为
故答案为：C。
【分析】如果两个电表为电流表，两个电阻是并联关系，电压相等，干路电流等于两条支路电流之和，电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流，结合电阻关系求解电流的关系。
二、填空题
1、【答案】2；1；1
【解析】【解答】通过该导体的电流 电阻为 由于电阻是导体本身的一种性质，与电压和电流无关，所以，该导体两端的电压变为6伏时，导体的电阻仍为1Ω。
【分析】求解电流大小，利用电荷量除以时间即可，结合欧姆定律求解电阻的阻值。利用欧姆定律求解电阻的阻值，结合电流大小和通电时间求解电荷量。
2、【答案】4；1.5
【解析】【解答】将一段电阻丝接入电路中，测得其两端电压为12V，通过的电流为3A，则该电阻丝电阻为
若将该电阻丝两端电压由12V降到6V，电阻与电压无关，所以电阻不变，则此时的电流为
则电流变化了
【分析】利用欧姆定律I=求得电阻丝的电阻；进一步利用欧姆定律求得电流即可，注意电阻与电压无关，所以电阻不变。
3、【答案】2：3；5：2
【解析】【解答】由电路图可知，当开关S闭合，甲、乙两表为电压表时，两电阻串联，乙测电源电压，甲测R2两端电压，两表的示数之比U甲 ：U乙=3：5，设R2两端两端电压为3U，则R1 两端电压为5U-3U=2U
两电阻串联，电阻阻值之比 = = = =
由电路图可知，当开关S断开，甲、乙为电流表时，两电阻并联，乙测通过R2的电流，甲测干路电流，因为R1:R2=2:3，根据在电压一定时，电流与电阻成反比，可得通过 、 的电流之比为 =
则甲乙两表示数之比 =
【分析】理清元件的连接方式及电表的测量对象，根据串联电路的电压特点求出两电阻两端的电压之比，根据串联电路的电流特点和欧姆定律求出两电阻的阻值之比；再根据并联电路的电压特点和欧姆定律求出通过两电阻的电流之比，根据并联电路的电流特点求出两电流表的示数之比。
4、【答案】3
【解析】【解答】由电源电压不变得
解得
【分析】结合题目给出的电路中的两种状态，利用欧姆定律列方程求解电阻和电源电压即可。
5、【答案】变大；不变；2
【解析】【解答】解：∵开关S断开时，电路为R1的简单电路，电压表测R2两端的电压，R2没有连入电路，故此时电压表示数为零；
两电流表测电路中的电流，即通过R1的电流。
∴开关S闭合后，电压表测并联电路两端的电压，也是测电源的电压，故电压表的示数变大；
∵电流表A1测R1支路的电流，
∵R1两端的电压不变，
∴电流表A1的示数不变。
∵电流表A测干路电流，并联电路干路电流等于各支路电流之和，
∴当开关S闭合时，电流表A的示数变大，且电流表A的示数变化为支路R2上的电流I2。
则电压表V的示数变化与电流表A的示数变化之比为： ＝R2＝2Ω。
故答案为：变大；不变；2。
【分析】并联电路中干路电流等于各支路电流之和，各支路互不影响，利用等于和电流的比值计算电阻。
三、计算题
1、【答案】（1）解：因并联电路中各支路两端的电压相等，所以，通过R1的电流：I1= = =2A；
（2）解：因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：I2=I I1=2.5A 2A=0.5A，则定值电阻R2的阻值：R2= = =60Ω。
【解析】【分析】（1）结合电路图，理清元件的连接方式及电表的测量对象，根据并联电路的电压特点和欧姆定律I=求出通过电阻R1的电流.
（2）根据并联电路的电流特点求出通过电阻R2的电流，再根据欧姆定律I=求出电阻R2的阻值.
2、【答案】（1）解：闭合开关S1后，只有R1连入电路，电流表的示数为0.2A，由I= 可得，U=IR=0.2A 15 =3V；
答： 电源电压为3V
（2）解：再闭合开关S2后，R1和R2并联，电流表示在干路中，测干路电流为0.5A，通过R1的电流为0.2A，根据并联电路的电流规律，则通过R2的电流为0.5A 0.2A=0.3A；
答：通过R2的电流是0.3A；
（3）解：R2两端的电压是3V，通过R2的电流是0.3A，根据欧姆定律得：R= = =10 ．
答： R2的阻值是10 ．
【解析】【分析】（1）结合用电器的电流和电阻，利用欧姆定律用电器两端的电压即可；
（2）并联电路干路电流等于各支路电流之和；
（3）并联电路各支路两端的电压相同，结合电阻大小利用欧姆定律求解电阻的阻值。
3、【答案】（1）解：只闭合S1时，该电路为只有R1的简单电路，电流表测R1的电流。由可得，电源电压
答：电源电压为6V；
（2）解：当S1和S2都闭合时，R1、R2并联，电流表测干路的电流；因并联电路各支路互不影响，所以此时通过定值电阻R1的电流仍为I1＝0.3A，因并联电路中干路电流等于各支路电流之和，所以通过电阻R2的电流
答：电阻R2中的电流为0.2A；
（3）解：因并联电路中各支路两端电压相等，所以电阻R2的阻值
答：电阻R2的阻值为30Ω。
【解析】【分析】（1）根据电流和电阻的乘积，计算电压时；
（2）利用并联电路电流规律，计算支路电流；
（3）利用电压和电流的比值， 计算电阻。
4、【答案】（1）解：由图乙可知，当U=6V时，通过其电路I=1.5A，由并联电路的电压特点可知，此时电阻R2两端电压为U=U1=U2=6V
由欧姆定律可得，当a、b两端电压为6V时通过电阻R1的电流为
由并联电路中电流特点可得，通过电阻R2的电流为I2=I-I1=1.5A-0.3A=1.2A
所以R2的阻值为
答：电阻 R2的阻值为5Ω；
（2）解：由(1)可知，当电阻R2两端电压为6V时，通过电阻R2的电流为I2= 1.2A
答：当电阻R2两端电压为6V时，通过电阻 R2的电流为1.2A。
【解析】【分析】两个电阻并联，电压相同，分得的电流与电阻成反比，结合干路电流和其中一条支路电流求解流过电阻R2的电流，结合欧姆定律求解电阻的阻值。
5、【答案】（1）解：在串联电路中，电源两端电压U=U1+U2
U=U1+U2=10V+5V=15V
答：电源两端的电压是15V。
（2）解：由I= 得：
电阻R1的电流I1= = =1A
答：通过电阻R1的电流是1A。
【解析】【分析】（1）结合电路图，理清元件的连接方式，利用 串联电路中的电压特点求得电源电压.
（2）利用欧姆定律 I= 可得 通过电阻R1的电流．
四、实验探究
1、【答案】（1）
（2）灯泡短路
（3）0.3；12；减小误差
（4）研究电流跟电压的关系
（5）丙
【解析】【解答】（1）电流表串联在电路中，电压表和电阻并联，由题意可知，电压表示数为3.6V，电压表选择0~15V，变阻器一上一下连入电路中，如图所示：
（2）电路连接完整后闭合开关S，移动滑片P时电流表有示数，说明电路是通路，发现电压表无示数，电路中故障可能是电阻短路。
（3）由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.3A。
电阻Rx的阻值为
在实验中，为减小误差，应改变滑动变阻器的阻值，测三组数据求平均值。
（4）用此实验还可以测电阻R的电功率，研究电流跟电压的关系。
（5）灯泡电阻随灯泡电压的增大而增大，它的U-I图像是一条曲线，丙图符合题意。
【分析】（1）结合实验目的及电表的使用方法连接实物图即可。
（2）电流表有示数，说明电路是通路，发现电压表无示数，则与电压表并联的部分短路。
（3）结合电流表的量程读出示数，利用欧姆定律求得电阻Rx的阻值。在实验中，为减小误差，多次测量，求平均值。
（4）本电路在初中物理电学实验中应用广泛，可用于测定值电阻的电阻、功率，还能探究电流跟电压、电阻的关系。
（5）小灯泡的电阻随温度的升高而增大，据此分析即可。
