【定向基础测试卷】北师大版九年级物理 第13章 电功和电功率 (含答案解析)

中小学教育资源及组卷应用平台
九年级物理第十三章电功和电功率定向训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

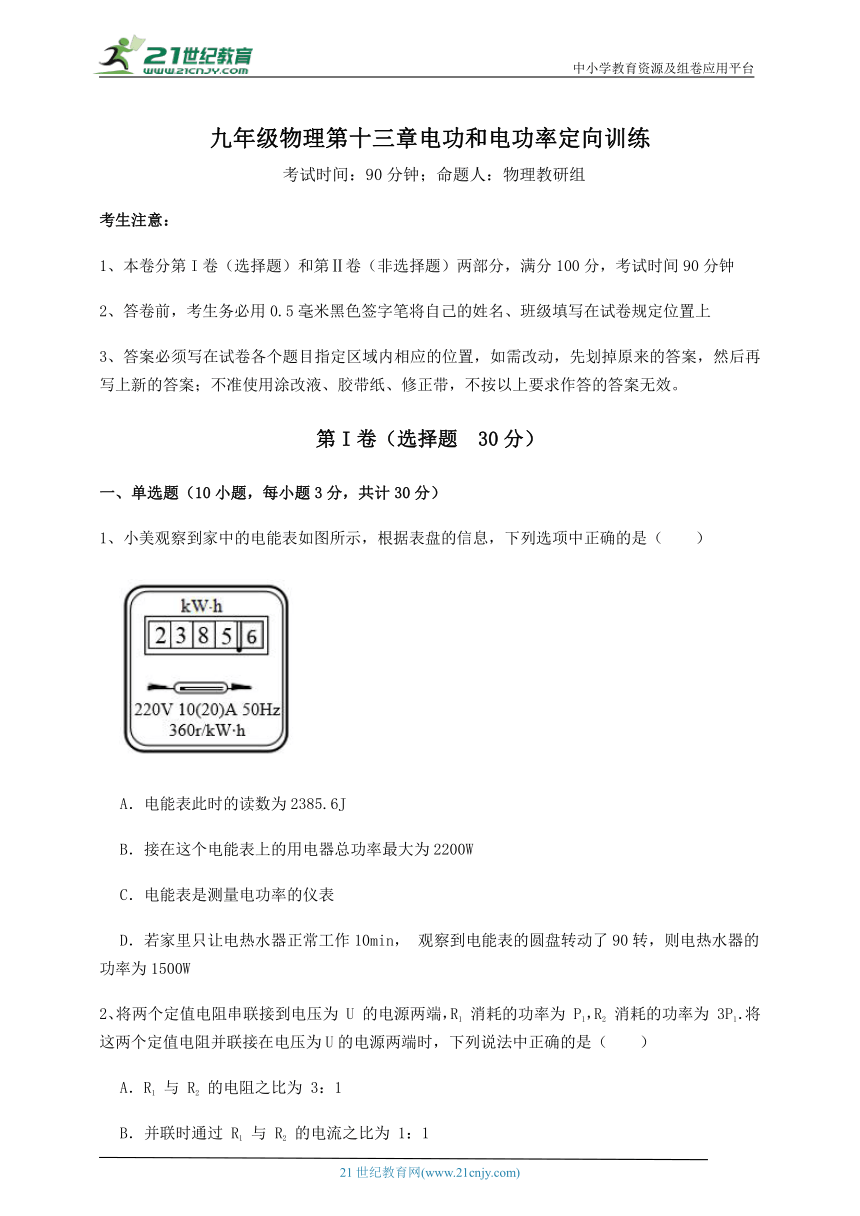

1、小美观察到家中的电能表如图所示，根据表盘的信息，下列选项中正确的是（　　）
A．电能表此时的读数为2385.6J
B．接在这个电能表上的用电器总功率最大为2200W
C．电能表是测量电功率的仪表
D．若家里只让电热水器正常工作10min， 观察到电能表的圆盘转动了90转，则电热水器的功率为1500W
2、将两个定值电阻串联接到电压为 U 的电源两端，R1 消耗的功率为 P1，R2 消耗的功率为 3P1．将这两个定值电阻并联接在电压为U的电源两端时，下列说法中正确的是（　　）
A．R1 与 R2 的电阻之比为 3：1
B．并联时通过 R1 与 R2 的电流之比为 1：1
C．并联时 R2 消耗的功率为 P1
D．并联时两电阻消耗的总功率为 P1

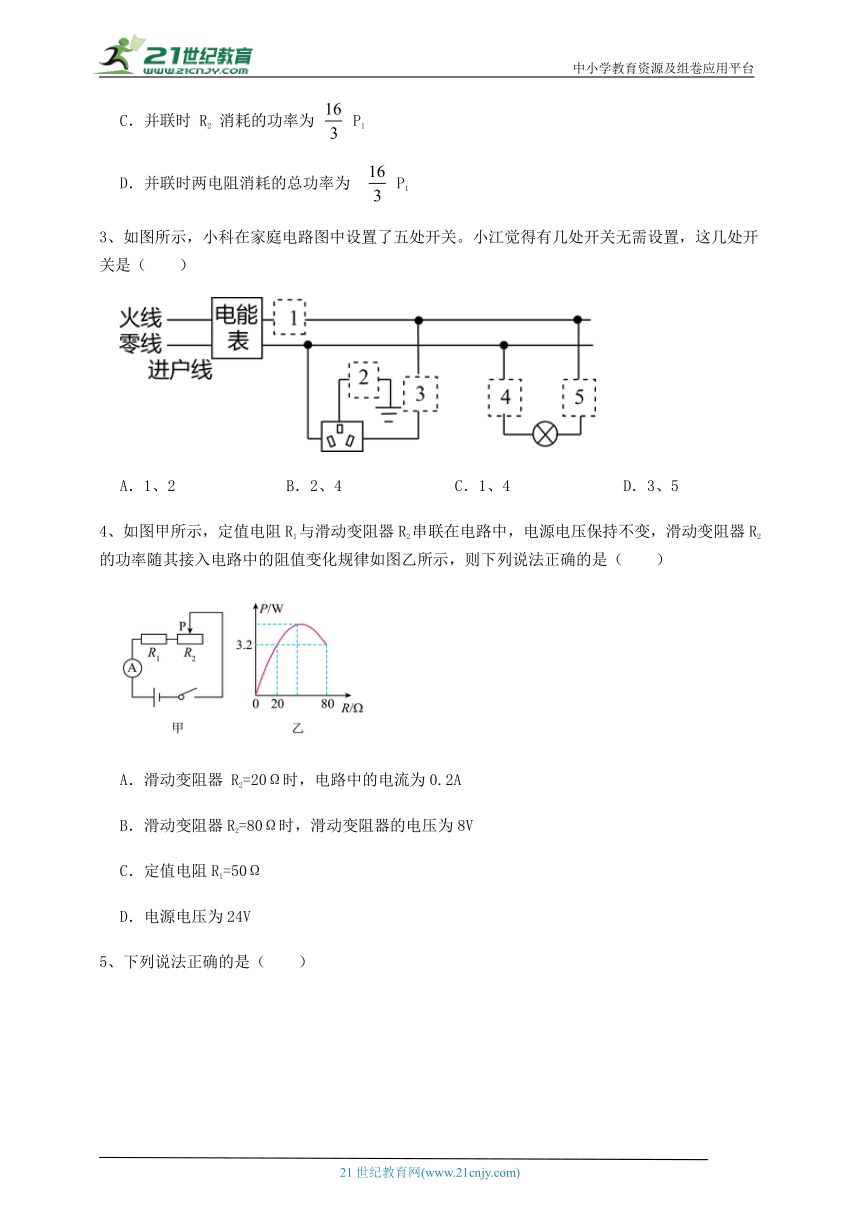

3、如图所示，小科在家庭电路图中设置了五处开关。小江觉得有几处开关无需设置，这几处开关是（　　）
A．1、2 B．2、4 C．1、4 D．3、5
4、如图甲所示，定值电阻R1与滑动变阻器R2串联在电路中，电源电压保持不变，滑动变阻器R2的功率随其接入电路中的阻值变化规律如图乙所示，则下列说法正确的是（　　）
A．滑动变阻器 R2=20Ω时，电路中的电流为0.2A
B．滑动变阻器R2=80Ω时，滑动变阻器的电压为8V
C．定值电阻R1=50Ω
D．电源电压为24V
5、下列说法正确的是（　　）

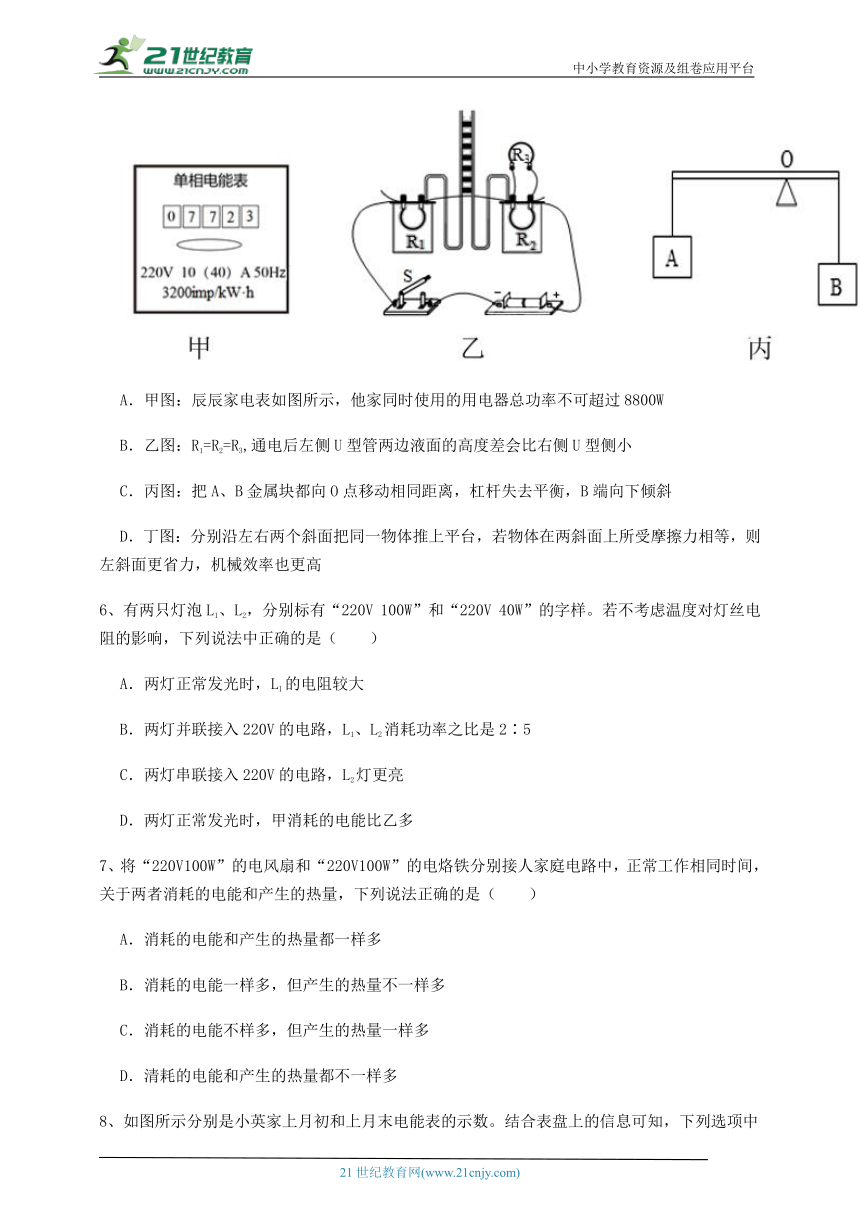

A．甲图：辰辰家电表如图所示，他家同时使用的用电器总功率不可超过8800W
B．乙图：R1=R2=R3,通电后左侧U型管两边液面的高度差会比右侧U型侧小
C．丙图：把A、B金属块都向O点移动相同距离，杠杆失去平衡，B端向下倾斜
D．丁图：分别沿左右两个斜面把同一物体推上平台，若物体在两斜面上所受摩擦力相等，则左斜面更省力，机械效率也更高
6、有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（　　）
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路，L1、L2消耗功率之比是2∶5
C．两灯串联接入220V的电路，L2灯更亮
D．两灯正常发光时，甲消耗的电能比乙多
7、将“220V100W”的电风扇和“220V100W”的电烙铁分别接人家庭电路中，正常工作相同时间，关于两者消耗的电能和产生的热量，下列说法正确的是（　　）
A．消耗的电能和产生的热量都一样多
B．消耗的电能一样多，但产生的热量不一样多
C．消耗的电能不样多，但产生的热量一样多
D．清耗的电能和产生的热量都不一样多

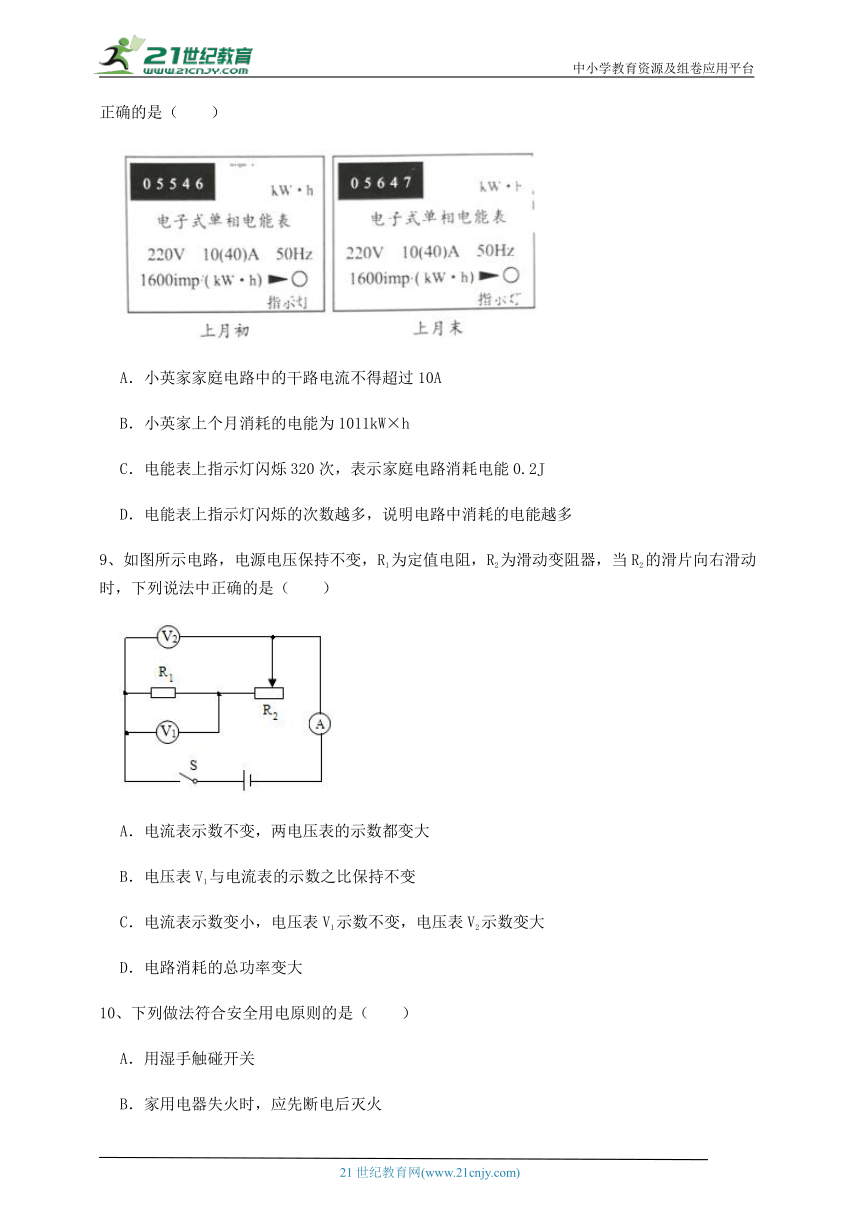

8、如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（　　）
A．小英家家庭电路中的干路电流不得超过10A
B．小英家上个月消耗的电能为1011kW×h
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
9、如图所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当R2的滑片向右滑动时，下列说法中正确的是（　　）
A．电流表示数不变，两电压表的示数都变大
B．电压表V1与电流表的示数之比保持不变
C．电流表示数变小，电压表V1示数不变，电压表V2示数变大
D．电路消耗的总功率变大
10、下列做法符合安全用电原则的是（　　）
A．用湿手触碰开关
B．家用电器失火时，应先断电后灭火
C．用正在充电的手机通电话
D．用电器电线绝缘层破损了仍继续使用
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

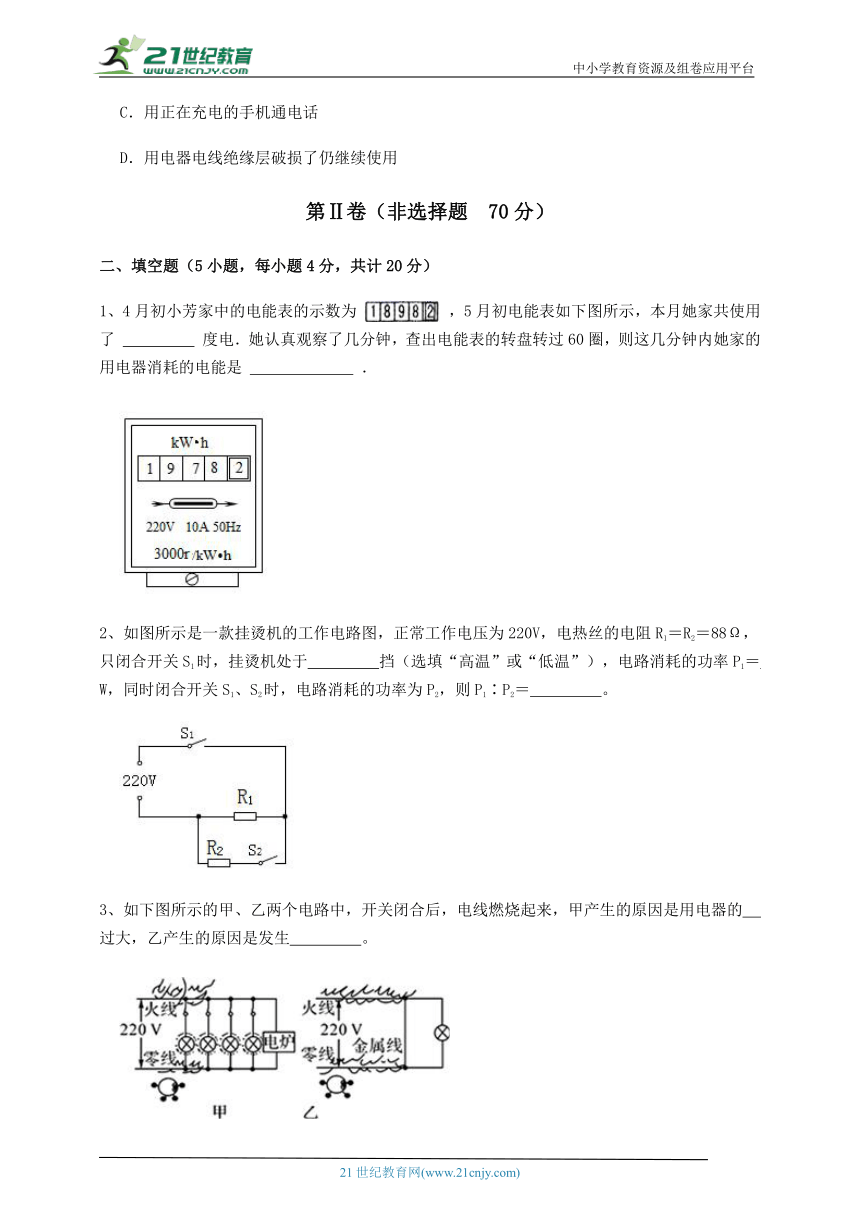

1、4月初小芳家中的电能表的示数为 ，5月初电能表如下图所示，本月她家共使用了 　 　 度电．她认真观察了几分钟，查出电能表的转盘转过60圈，则这几分钟内她家的用电器消耗的电能是 　 　 ．
2、如图所示是一款挂烫机的工作电路图，正常工作电压为220V，电热丝的电阻R1＝R2＝88Ω，只闭合开关S1时，挂烫机处于　 　挡（选填“高温”或“低温”），电路消耗的功率P1＝　 　 W，同时闭合开关S1、S2时，电路消耗的功率为P2，则P1∶P2＝　 　。
3、如下图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是用电器的　 　过大，乙产生的原因是发生　 　。
4、如图是一款消防应急照明灯及它的铭牌。当外部电路有电时应急灯不亮，停电时应急灯正常发光：
（1）应急灯的两个灯泡是　 　（选填“串联”或“并联”）的。
（2）应急灯的电池充满后，可储存的电能为　 　J。
5、如图甲所示的电路中，定值电阻R的阻值为10Ω。小灯泡的电流随其两端电压变化关系的图象如图乙所示。只闭合开关S1，小灯泡的实际功率为0.6W，此时灯泡的电阻为　 　Ω；再闭合S2，电流表示数为　 　A；1min内定值电阻R产生的热量为　 　J。
三、计算题（5小题，每小题8分，共计40分）
1、小明将废旧电热器上规格为“220V 968W”的完好电热丝R0拆下，用于科技小组制作电烘箱，设计电路如图1所示。经过多次试验，当选用的电阻R1的阻值为5Ω时，刚好满足箱体内烘于功率要求。（不考虑温度对电阻的影响）
（1）电热丝R0的阻值是多少？
（2）整个电路工作时的电流是多少？整个电路工作1h产生的热量是多少？
（3）图1电路作时存在着电能没有被充分利用的不足。在保证箱体内烘手功率及R0不变的情況下，请你针対电路中的不足进行改进，在图2中将改进后的电路图补充完整，并在图中标出相关电阻的阻值。（此问不要求写出计算过程）
2、如图所示电路，电源电压恒为8V，小灯泡标有“6V3W”字样。若不考虑温度对灯泡电阻的影响，闭合开关S，求：
（1）小灯泡正常发光时，滑动变阻器R接人电路的阻值；
（2）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。
3、某电热水器的铭牌如下表所示，现将水箱装满水，电热水器正常工作时， 把水从20 ℃加热到60 ℃。已知c水 =4.2×103J/（kg ℃）不计热量损失，求：
型号 ×××
额定电压 220 V
加热功率 2000 W
频率 50 Hz
水箱容量 50 kg
（1）水吸收的热量；
（2）加热所需要的时间。
4、某款电热水壶的相关信息如表所示，现在该水壶内装入质量为1kg、初温为20℃的水，放置在水平桌面上接通电源使其正常工作，在标准大气压下将水烧开(不计热量损失)求：
额定功率 1000W
自重 5N
与桌面接触面积 200cm2
（1）装入水后水壶对桌面的压强p；
（2）水吸收的热量Q；
（3）将水烧开所需时间t；(c=4.2×103J/(kg·℃),g=10N/kg)
5、现代生活水平不断提高，热水器已经进入了千家万户，如图是一种储水式电热水器，铭牌如图所示，若热水器水箱内装有50kg的水，正常加热40分钟，使水温升高了26℃。[c水＝4.2×103J/（kg·℃），q煤气=3.9×107J/m ]求：
（1）正常加热40分钟消耗的电能。
（2）计算该热水器的热效率。
（3）若不计热量损失，改用煤气进行加热，需要消耗多少m 的煤气（煤气完全燃烧）。
四、实验探究（1小题，每小题10分，共计10分）
1、在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额＝2.5V。
（1）图甲是测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上打“×”，并在图中改正。
（2）闭合开关，移动滑片P直到电压表示数为2.5V，此时电流表示数如图乙所示，则小灯泡的额定功率为　 　W。
（3）小华设计了如图丙所示的电路也完成了该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）。
①只闭合开关　 　，调节R2，使电压表的示数为2.5V；
②只闭合开关　 　，调节　 　，使电压表的示数仍为2.5V；
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2， 则小灯泡额定功率的表达式P额＝　 　（用U额、R0、U1、U2表示）。
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】A．由图可知，电能表此时的读数为2385.6kW·h，A不符合题意；
B．电能表的工作电压U=220V允许通过的最大电流I=20A则接在这个电能表上的用电器的最大总功率P大=UI大=220V×20A=4400W
B不符合题意；
C．电能表是测量电功（或消耗电能）的仪表，C不符合题意；
D．电能表的圆盘转动了90转时，热水器消耗的电能W= kW·h=0.25kW·h
电热水器的电功率P= =1.5kW=1500W
D符合题意。
故答案为：D。
【分析】通过电能表的表盘可以看出，每消耗一度电转盘转动360圈，结合题目给出的转盘转动的圈数求解消耗的电能； 结合消耗的电能和用电器工作的时间，利用公式P=W/t求解用电器的功率。
2、【答案】C
【解析】【解答】A．串联电流相等，由 可知，两电阻功率之比等于电阻之比，即： ；
A不符合题意；
B．并联电压相等，电阻与电流成反比，即： ；
B不符合题意；
C．在串联中时，R1 消耗的功率： ；
所以有： ；
并联时R2消耗的功率： ；
C符合题意；
D．并联时总功率： ；
D不符合题意。
故答案为：C
【分析】两个定值电阻是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解，两个定值电阻是并联关系，电压相等，干路电流等于两条支路电流之和，结合欧姆定律求解电流电压，进而求解功率即可。
3、【答案】B
【解析】【解答】在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理，三线插座中，接地线无需开关控制，故2无需设置，三线插座的右孔接的是火线，为防止触电事故，故3合理，控制灯泡的开关应接在火线和灯泡之间故5合理，在灯与零线之间无需设置开关，故4不合理。
故答案为：B。
【分析】在家庭电路中，电路的总开关应该接在干路中，在电能表之后；为了用电安全，开关必须要控制火线，当开关断开时，用电器不带电。
4、【答案】D
【解析】【解答】A．当滑动变阻器 R2=20Ω时，滑动变阻器R2的功率为3.2W，则此时电流中的电流为
A不符合题意；
B．滑动变阻器R2=80Ω时，滑动变阻器R2的功率为3.2W，滑动变阻器的电压为
B不符合题意；
C D．设电源电压为U，定值电阻的阻值 R，当滑动变阻器 R2=20Ω时，电流为0.4A，则可以列等式为
当滑动变阻器 R2=80Ω时，滑动变阻器的电压为8V，则电路中的电流为
则可以列等式为
经整理可知
C不符合题意，D符合题意。
故答案为：D
【分析】理清元件的连接方式及电表的测量对象，当滑动变阻器接入电路中的阻值为20Ω时，滑动变阻器R2的电功率为3.2W，根据P=I2R可知电路中的电流，根据欧姆定律和串联电路的电压特点表示出电源电压的表达式；当滑动变阻器接入电路中的阻值为80Ω时，滑动变阻器R2的电功率为3.2W，根据P=I2R可知电路中的电流，根据欧姆定律求出滑动变阻器两端电压，再根据欧姆定律和串联电路的电压特点表示出电源电压的表达式，联立关系式可得电源电压和R1的阻值。
5、【答案】A
【解析】【解答】A.根据甲图可知，通过电能表的最大电流为40A，那么用电器的总功率最大：P=UI=220V×40A=8800W，故A正确；
B.根据乙图可知，R1在干路上，R2在支路上，则电流I1>I2。根据公式Q=I2Rt可知，产生的热量Q1>Q2，则左侧液面的高度差更大，故B错误；
C.根据图丙可知，A端的力臂大于B端的力臂，则GAD.根据丁图可知，右侧斜面更长，则更省力。提升同一物体到相同高度，根据W有=Gh可知，它们做的有用功相等。根据W额=fs可知，左侧的额外功小于右侧的额外功，根据可在，左侧斜面的机械效率更高，故D错误。
故选A。
【分析】 （1）电能表上的电流为额定电流，括号内的电流为最大电流，根据P=UI计算用电器的总功率；
（2）根据公式Q=I2Rt比较产生热量的多少，产生热量多的，液面的高度差越大；
（3）根据杠杆的平衡条件F1L1=F2L2分析；
（4）斜面越长越省力；根据W额=fs比较额外功的大小，从而比较机械效率的大小。
6、【答案】C
【解析】【解答】A．两灯泡正常发光时的电压均为220V，额定功率P1＞P2
由 可知，两灯正常发光时，L1的电阻较小，A不符合题意；
B．两灯并联接入220V的电路，它们两端的电压均为220V，此时两灯泡均正常发光，则L1、L2消耗功率之比P1∶P2=100W∶40W=5∶2
B不符合题意；
C．两灯串联接入220V的电路时，通过它们的电流相等，且L2的电阻较大，由P=I2R可知，L2的实际功率较大，其亮度较大，C符合题意；
D．由于两灯泡工作的时间未知，由W=Pt可知，不能比较两灯正常发光时消耗电能的多少，D不符合题意。
故答案为：C。
【分析】根据用电器的电压和电功率可以计算电阻，当电阻串联时，电流相等，电压越大，用电器的电功率越大。
7、【答案】B
【解析】【解答】电风扇和电烙铁都在额定电压下工作，实际功率相同都是100W，相同时间内电流通过两个电器做的功以及消耗的电能一样多；电风扇工作时，电能转化成内能和机械能，电烙铁工作时，电能全部转化成内能，电器转化成的内能越大，产生的热量越多，因此相同时间内，电烙铁产生的热量最多，ACD不符合题意，B符合题意。
故答案为：B。
【分析】家庭电路的电压是220V，说明用电器都在额定电压下工作，发挥的功率都是额定功率，再利用W=Pt分析消耗的电能，从每个电器的工作性质及能量转化上分析热量的多少。
8、【答案】D
【解析】【解答】A．由图知电能表允许通过的最大电流为40A，因此小英家干路中的电流不得超过40A，A不符合题意；
B．小英家上月消耗的电能为5647.8kW×h﹣5546.7kW×h＝101.1kW×h
B不符合题意；
C．1600imp/kW×h表示每消耗1kW×h的电能指示灯闪烁1600次，指示灯闪烁320次消耗的电能为
C不符合题意；
D．电能表上指示灯闪烁的次数越多，则电路中消耗的电能越多，D符合题意。
故答案为：D。
【分析】根据电能表窗口示数差计算消耗的电能，利用电能表转盘转数计算消耗的电能。
9、【答案】B
【解析】【解答】AC．由
电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源两端的电压，电流表测电路中的电流。因电源电压保持不变，所以，滑片移动时，电压表V2的示数不变，AC不符合题意；
B．由R＝ 可知，电压表V1与电流表的示数之比等于R1的阻值，而R1为定值电阻，则滑片移动时该比值不变，B符合题意；
D．当R2的滑片向右滑动时，变阻器接入电路中的电阻变大，电路的总电阻变大，由P＝ 可知，电路消耗的总功率变小，D不符合题意。
故答案为：B。
【分析】滑动变阻器滑片向右端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
10、【答案】B
【解析】【解答】A．用湿手触碰开关很容易发生触电事故，不符合安全用电原则，A不符合题意；
B．家用电器失火时，应先断电，保护电路和其它用电器，后灭火，防止火势蔓延，符合安全用电原则，B符合题意；
C．你通电话的手机，因为运行程序，手机会特别热，而这个时候如果一边充电一边通电话，很有可能会因为不稳定而爆炸的，所以这是很危险的，不符合安全用电原则，C不符合题意；
D．用电器电线绝缘层破损了仍继续使用，很容易发生触电事故，不符合安全用电原则，D不符合题意。
故答案为：B。
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。
二、填空题
1、【答案】80；7.2×104
【解析】【解答】他家本月用电W=1978.2kW h﹣1898.2kW h=80kW h
每消耗1kW h的电能，电能表的转盘转3000R，电能表的转盘转过60圈消耗的电能W′= kW h= kW h= ×3.6×106J=7.2×104J
【分析】根据电能表窗口示数差，可以计算消耗的电能；根据实际转数和电能表转数规格，可以计算消耗电能的多少。
2、【答案】低温；550；1∶2
【解析】【解答】由电路图可知，只闭合开关S1时电路为R1的简单电路，同时闭合开关S1、S2时R1与R2并联，因并联电路中总电阻小于任何一个分电阻，所以，只闭合开关S1时，电路的总电阻最大，由 可知，电源的电压一定时，电路的总功率最小，挂烫机处于低温挡。电路消耗的功率P1= =550W同时闭合开关S1、S2时，R1与R2并联，因并联电路中各支路两端的电压相等，所以，电路消耗的功率P2=
P1∶P2=550W∶1100W=1∶2。
【分析】通过功率公式可知，电压一定时，电路中的电阻越大，电路的功率就越低，电阻越小，电路的功率就越高；结合用电器两端的电压和用电器的电阻，利用功率公式P=U2/R求解功率即可。
3、【答案】总功率；短路
【解析】【解答】由甲图可知，同时工作的用电器过多，所以电路的总功率过大；根据P=UI可知，当电压一定时，总功率越大，则干路的总电流过大；根据Q=I2Rt可知，当电阻和通电时间一定时，电流越大，相同时间内产生热量越多，温度越高，所以电线会燃烧起来。
由图乙可知，导线直接接到用电器两端，造成电源短路，电路中电流过大；根据Q=I2Rt可知，当电阻和通电时间一定时，电流越大，相同时间内产生热量越多，温度越高，所以电线会燃烧起来。
【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大。
4、【答案】（1）并联
（2）5.4×104 J
【解析】【解答】(1)根据铭牌的数据可知，灯泡的额定电压为6V，电源电压为6V，当两个灯泡并联时，每个灯泡两端的电压都为6V，两盏灯都能正常发光，所以应急灯的两个灯泡应该是并联的。
(2)应急灯的电池充满电后，可储存的电能为
【分析】（1）根据电源电压和灯泡的额定电压分析两个灯泡的连接方式。
（2）根据电池的数据和公式W=UIt求出电池充满电时储存的电能。
5、【答案】15；0.5；54
【解析】【解答】只闭合开关S1，只有小灯泡串联在电路中，其实际功率为0.6W，由小灯泡的电流随其两端电压变化关系的图象可知，此时电源电压为3V，电路电流为0.2A，此时灯泡的电阻为 再闭合S2，灯泡与电阻并联，电流表测量干路电流，灯泡两端电压不变，所在支路通过的电流不变，此时
则电流表示数为 由焦耳定律可知，1min内定值电阻R产生的热量为
【分析】结合灯泡的功率和图像求解灯泡的电流和电压，利用欧姆定律求解灯泡的电阻；电流通过导体时会产生热量，此现象就是电流的热效应，产生的热量通过焦耳定律来计算。
三、计算题
1、【答案】（1）解：由 和 得电热丝的阻值
或由 得电热丝的额定电流
由 电热丝的阻值
答：电热丝R0的阻值是50Ω
（2）解：整个电路工作时的电流
整个电路产生的热量
或整个电路产生的热量
答：整个电路工作时的电流是4A，整个电路工作1h产生的热量是3.186×106J。
（3）解：串联一个10.5Ω的定值电阻或者串联一个电阻R1和一个5.5Ω的定值电阻，如图所示
【解析】【分析】（1）根据电压和电功率计算电流，利用电压和电流计算电阻；（2）根据电压和电阻的比值计算电流；结合电流、电阻和时间，可以计算热量；利用电压、电流和时间可以计算电能；（3）电阻串联时，总电阻变大。
2、【答案】（1）解：小灯泡正常发光时，由 可得
则
由 得
答：小灯泡正常发光时，滑动变阻器R接人电路的阻值为4Ω
（2）解：小灯泡正常发光时，由 可得灯泡的电阻为
当电压表示数为3V时，小灯泡的实际功率为
答：移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率为0.75W。
【解析】【分析】（1）灯泡正常发光，结合功率和电压求解电流，再利用欧姆定律求解电阻即可；
（2）结合用电器两端的电压和用电器的电阻，利用功率公式P=U2/R求解功率即可。
3、【答案】（1）解：使水温由20℃升高到60 ℃，水需要吸收热量为
答：水吸收的热量8.4×106J
（2）解：不计热量损失，电热丝所产生热量的全部被水吸收，根据
则
答：加热所需要的时间4200s。
【解析】【分析】（1）根据水的比热容、质量和温度差计算吸收的热量；（2）根据热量和电功率，计算工作时间。
4、【答案】（1）解：壶内装入质量为1kg的水，重力是：G水=mg=1kg×10N/kg=10N，
装入水后水壶对桌面的压力是：F=10N+5N=15N；
装入水后水壶对桌面的压强是： =750Pa；
（2）解：水壶装了质量为1kg，初温为20℃的水，标准大气压下水的沸点是100℃，则水吸收的热量是：Q吸=cm（t-t0）=4.2×103J∕（kg ℃）×1kg×（100℃-20℃）=3.36×105J
（3）解：不计热损失，W=Q吸，由 知道，电热水壶工作时间是： =336s
【解析】【分析】（1）处在水平面上的物体，物体对桌面的压力等于重力，结合压强的定义式p=F/S求解物体产生的压强，其中F是压力，S是受力面积；
（2）结合水的质量和温度变化量，利用比热容公式求求解水吸收的热量；
（3）水吸收的热量即为消耗的电能，除以功率即为工作时间。
5、【答案】（1）解：加热时间t=40min=2400s
正常加热40分钟消耗的电能W=Pt=2600W×2400s=6.24×106J
答：正常加热40分钟消耗的电能是6.24×106J；
（2）解：水吸收的热量Q吸=c水mΔt=4.2×103J/(kg·℃)×50kg×26℃=5.46×106J
该热水器的热效率η==87.5%
答：计算该热水器的热效率是87.5%；
（3）解：因为不计能量损失，所以Q吸=Q放
需要消耗煤气的体积V==0.14m
答：若不计热量损失，改用煤气进行加热，需要消耗0.14m 的煤气（煤气完全燃烧）。
【解析】【分析】（1）根据P=求出加热状态下电热水器正常工作40min需消耗电能。
（2）根据Q=cm△t求出水吸收的热量；根据η=求出效率的大小。
（3）煤气放出的热量等于水吸收的热量，根据Q=Vq求出完全燃烧煤气的体积。
四、实验探究
1、【答案】（1）
（2）0.65
（3）S、S1；S、S2；R1；
【解析】【解答】（1）由图中可知，此时电流表测的是流过滑动变阻器的电流，不是流过小灯泡的电流，且电压表串联进电路，改正如下图所示：
（2）由图乙可知，此时电流表示数为0.26A，即小灯泡的额额定电流为I额=0.26A，故小灯泡的额定功率为P额=U额I额=2.5V×0.26A=0.65W
（3）先闭合开关S、S1，移动R2滑片，使电压表的示数为额定电压2.5 V；
再闭合开关S、S2，R2的滑片不动，移动R1的滑片，使电压表的示数为额定电压2.5 V，此时R1的阻值与灯泡正常发光时的电阻阻值相等；
根据题目的操作步骤可得到：当R2滑片在最左端时，电源电压U等于U1，当R2滑片在最右端时电路中电流 ，解得 ，故小灯泡的额定功率为
【分析】（1）从电表的使用、滑动变阻器的使用入手分析电路图连接错误之处，并改正。
（2）根据电流表的量程和分度值读出示数，根据P=UI求出灯泡的额定功率。
（3）根据P=分析可知：在只有电压表情况下，测量出灯正常发光的电阻即可，据此设计实验步骤即可。
