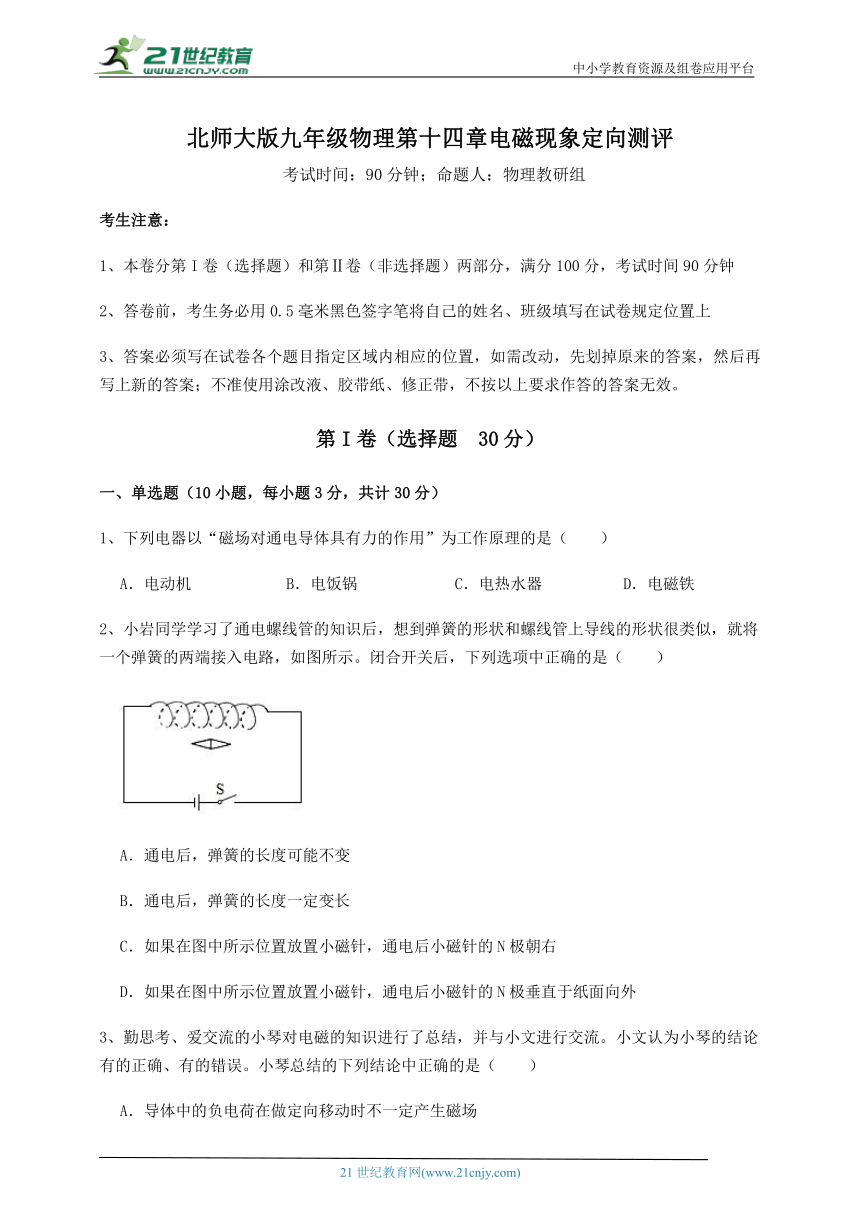

北师大版九年级物理第十四章电磁现象定向测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列电器以“磁场对通电导体具有力的作用”为工作原理的是（　　）
A．电动机 B．电饭锅 C．电热水器 D．电磁铁
2、小岩同学学习了通电螺线管的知识后，想到弹簧的形状和螺线管上导线的形状很类似，就将一个弹簧的两端接入电路，如图所示。闭合开关后，下列选项中正确的是（　　）
A．通电后，弹簧的长度可能不变
B．通电后，弹簧的长度一定变长
C．如果在图中所示位置放置小磁针，通电后小磁针的N极朝右
D．如果在图中所示位置放置小磁针，通电后小磁针的N极垂直于纸面向外
3、勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（　　）
A．导体中的负电荷在做定向移动时不一定产生磁场
B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变
C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D．指南针之所以指南北，是因为受到地磁场的原因

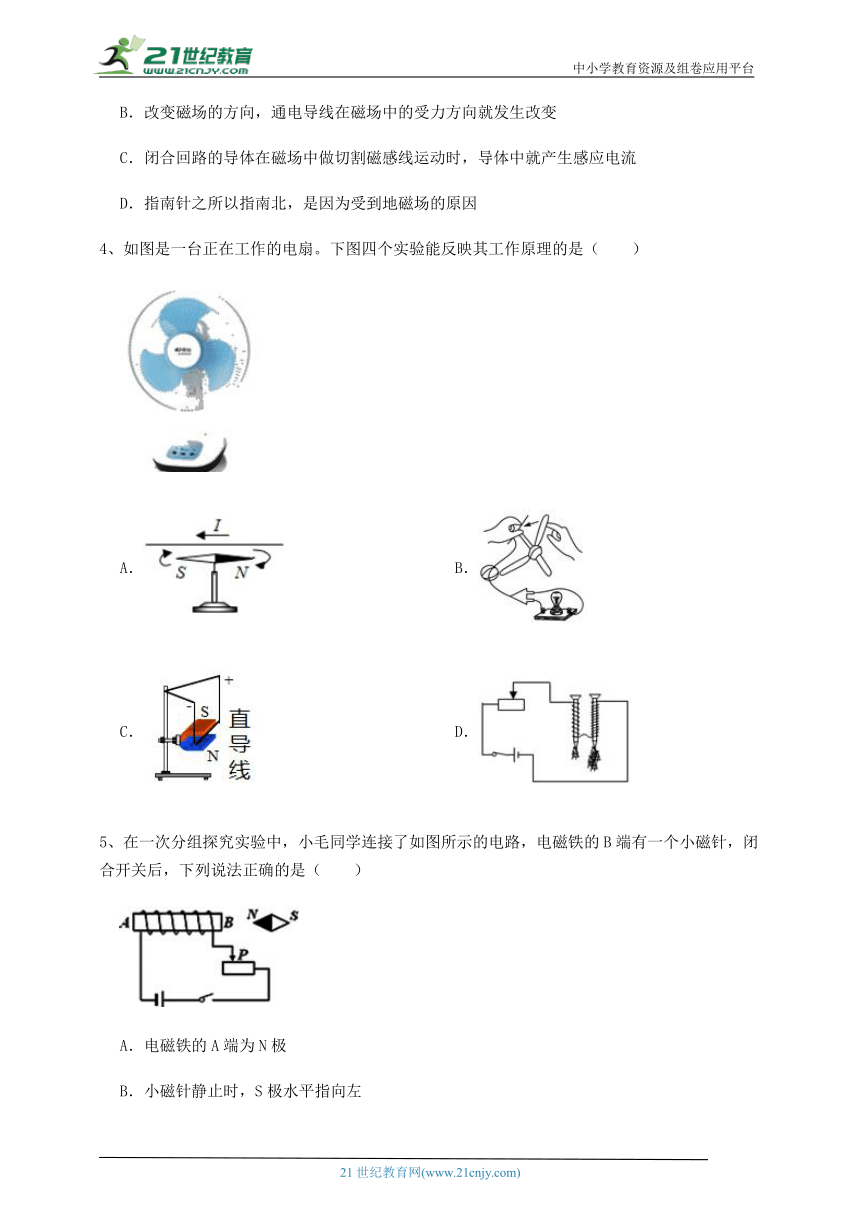

4、如图是一台正在工作的电扇。下图四个实验能反映其工作原理的是（　　）
A． B．
C． D．
5、在一次分组探究实验中，小毛同学连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（　　）
A．电磁铁的A端为N极
B．小磁针静止时，S极水平指向左
C．当滑动变阻器的滑片P向左端移动，电磁铁磁性增强
D．利用这一现象所揭示的原理可制成的设备是发电机

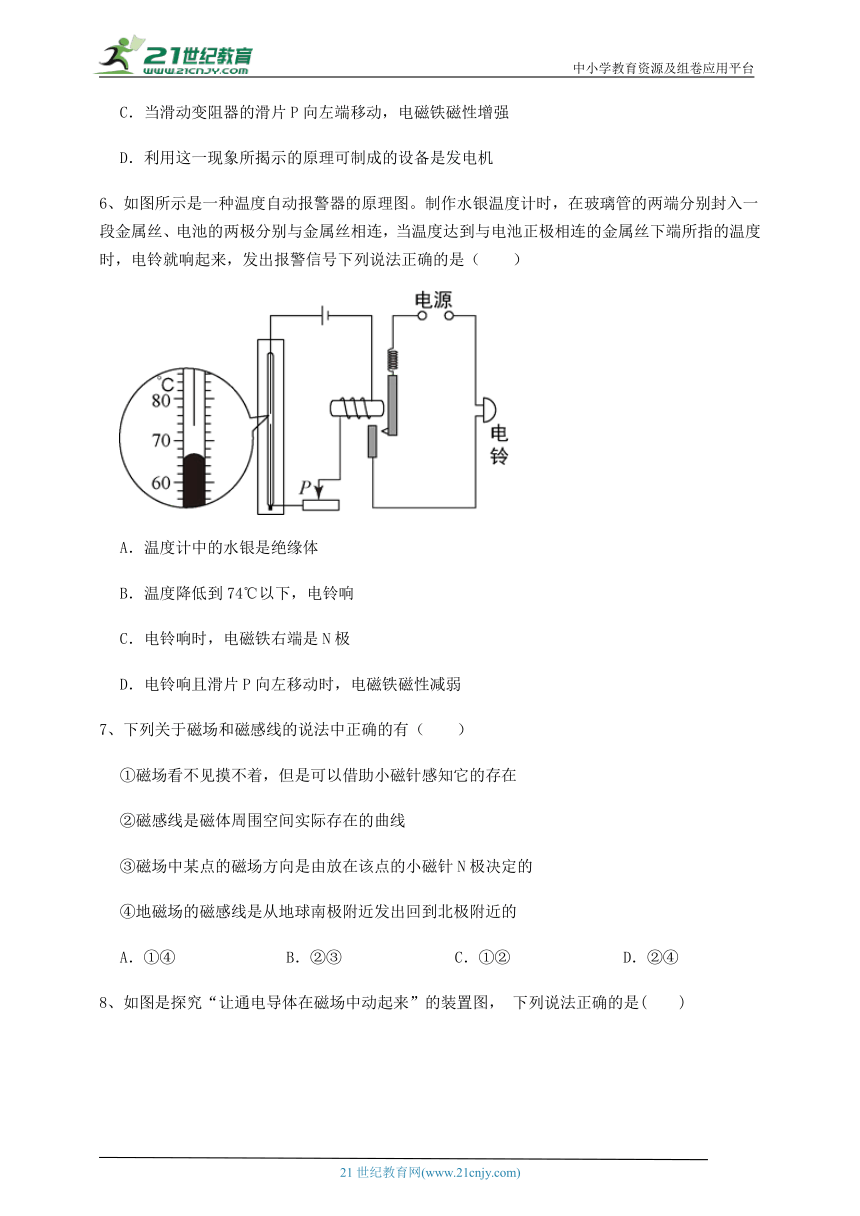

6、如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝、电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（　　）
A．温度计中的水银是绝缘体
B．温度降低到74℃以下，电铃响
C．电铃响时，电磁铁右端是N极
D．电铃响且滑片P向左移动时，电磁铁磁性减弱
7、下列关于磁场和磁感线的说法中正确的有（　　）
①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁场中某点的磁场方向是由放在该点的小磁针N极决定的
④地磁场的磁感线是从地球南极附近发出回到北极附近的
A．①④ B．②③ C．①② D．②④

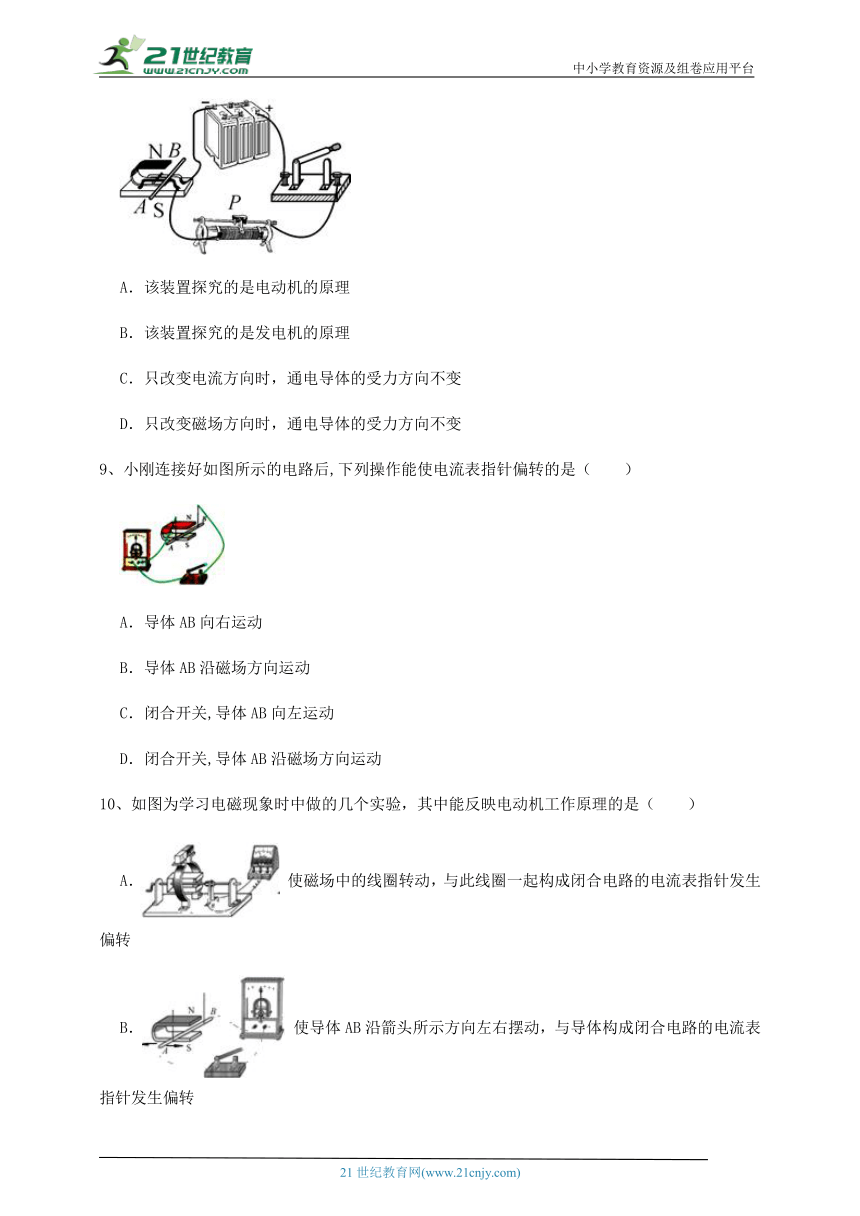

8、如图是探究“让通电导体在磁场中动起来”的装置图， 下列说法正确的是(　　)
A．该装置探究的是电动机的原理
B．该装置探究的是发电机的原理
C．只改变电流方向时，通电导体的受力方向不变
D．只改变磁场方向时，通电导体的受力方向不变
9、小刚连接好如图所示的电路后,下列操作能使电流表指针偏转的是（　　）
A．导体AB向右运动
B．导体AB沿磁场方向运动
C．闭合开关,导体AB向左运动
D．闭合开关,导体AB沿磁场方向运动
10、如图为学习电磁现象时中做的几个实验，其中能反映电动机工作原理的是（　　）
A． 使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转
B． 使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转

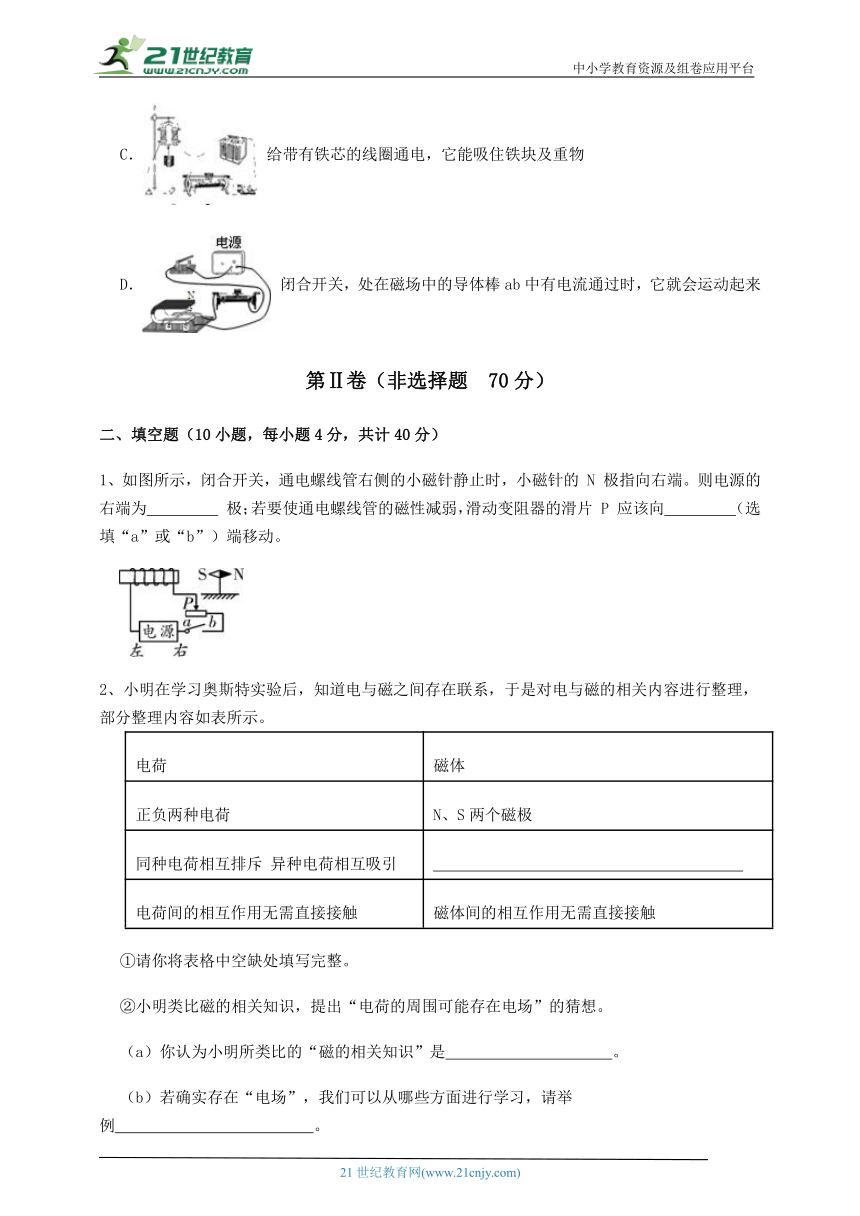

C． 给带有铁芯的线圈通电，它能吸住铁块及重物
D． 闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来
第Ⅱ卷（非选择题 70分）
二、填空题（10小题，每小题4分，共计40分）
1、如图所示，闭合开关，通电螺线管右侧的小磁针静止时，小磁针的 N 极指向右端。则电源的右端为　 　 极；若要使通电螺线管的磁性减弱，滑动变阻器的滑片 P 应该向　 　（选填“a”或“b”）端移动。
2、小明在学习奥斯特实验后，知道电与磁之间存在联系，于是对电与磁的相关内容进行整理，部分整理内容如表所示。
电荷 磁体
正负两种电荷 N、S两个磁极
同种电荷相互排斥 异种电荷相互吸引 　 　
电荷间的相互作用无需直接接触 磁体间的相互作用无需直接接触
①请你将表格中空缺处填写完整。
②小明类比磁的相关知识，提出“电荷的周围可能存在电场”的猜想。
（a）你认为小明所类比的“磁的相关知识”是　 　。
（b）若确实存在“电场”，我们可以从哪些方面进行学习，请举例　 　。
3、如图所示，闭合开关后，电磁铁的左端为　 　极，对电磁铁来说，匝数越多，通过的　 　越大，它的磁性就越强。
4、如图所示的是一种环保墨手电筒，这种手电筒不用于电池作为电源，使用时只要将它来回摇晃就能发光，这种手电俺能够发电的原理是　 　，其能量是由　 　转化成电能。
5、实验发现，两条平行放置的直导线，当通以相同方向的电流时，通电导线产生的磁场对导线具有向右的作用力；通电导线产生的磁场对导线具有向左的作用力，如图甲所示。如果改变导线中的电流方向， 如图乙所示。此时导线受到导线作用力的方向　 　（选填“向左”或“向右”）。
6、图甲中，静止在通电螺线管周围的小磁针，其中指向错误的是　 　。图乙中，接通电源，发现导体ab向左运动，把磁体两极对调放置，发现导体ab的受力方向向右运动，这个事实说明通电导线在磁场中受力方向与　 　方向有关；改变导体运动方向的另一个方法是：　 　。
7、为了确定标示不清的铅蓄电池的正、负极，小军同学将该电池和螺线管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断，螺线管的　 　（选填“a”或“b”）端为N极，铅蓄电池的c端是　 　（选填“正”或“负”）极，小磁针所在位置的磁感线方向与小磁针N极所指的方向　 　（选填“相同”或“相反”）。
8、请按要求填空。
（1）如图-1，用弹簧测力计测一物体所受重力，由图可知，被测物体的重力为　 　N。
（2）如图-2，小车和木块一起向右匀速运动，小车上的木块突然向左倾倒，发生这一现象的原因，可能是小车突然　 　（选填“加速”或“减速”）。
（3）如图-3，闭合开关，小磁针静止时N极指向螺线管的左侧，则螺线管的右端是　 　（选填“N”或“S”）极，电源的右端是极　 　（选填“正”或“负”）。
9、如图甲所示为上海的磁悬浮列车示意图，图乙是其实现悬浮的原理图，A是轨道线圈（线圈绕法没有体现），安装在铁轨上；B是安装在车身上（紧靠铁轨下方）的电阻非常小的螺线管，B中电流方向如图乙所示，螺线管B与电磁铁A之间相互　 　（填“排斥”或“吸引”），从而使列车悬浮在铁轨上方，B上端为　 　（选填“N”或“S”）极。
10、如图是研究电磁铁磁性的电路图，则电磁铁的S极为　 　（选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变　 　（选填“强”或“弱”）。
三、实验探究（3小题，每小题10分，共计30分）
1、某实验小组的同学进行电磁学实验．
（1）在如图甲所示的实验中，当闭合开关后，可观察到磁场中金属棒ab在导轨上运动，该实验中的能量转化情况与　 　（选填“电动机”或“发电机”）一致．
（2）在图乙所示的实验中，闭合开关，保持蹄形磁体不动，若使金属棒ab沿　 　（选填“竖直”或“水平”）方向运动，则灵敏电流计的指针将发生偏转．
2、
（1）如图甲是探究"冰熔化时温度的变化规律”的实验装置。
①由图乙中温度随时间变化的图象可知，冰熔化时的特点是持续吸热、　 　；第6min时，试管内的物质为　 　(填“固”、“固液共存” 或“液”)态；AB段与CD段倾斜程度不同的原因是　 　。
②待冰完全熔化后,对烧杯中的水继续加热,试管中的水最终　 　(填“会”或“不会”)沸腾。
（2）小明利用图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
①磁铁不动，闭合开关，导体棒沿　 　（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。
②导体棒不动，闭合开关，磁铁上下运动，电流表指针　 　（选填“会”或“不会”）发生偏转。
③断开开关，无论磁铁如何放置、导体棒怎样运动，电流表指针都不发生偏转。由此小明得出结论：闭合电路得一部分导体在磁场中做　 　运动时，电路中就产生感应电流。
④小明进一步猜想，感应电流的大小可能与导体运动速度和磁场强弱有关。为了探究感应电流的大小与磁场强弱是否有关，他应进行的操作是：　 　
3、下面是同学们做过的一些物理实验情景图，请你对这些实验现象分别进行分析并得出结论：
（1）图甲：闭合开关，小磁针发生偏转。说明　 　；
（2）图乙：迅速击打硬纸板，板上的鸡蛋落入杯中。说明　 　。
-参考答案-
一、单选题
1、【答案】A
【解析】磁场对电流有力的作用，使得导体在力的作用下运动，是电动机的工作原理，A符合题意。
故答案为：A.
【分析】电动机利用磁场对电流的力的作用工作的。
2、【答案】C
【解析】AB．通电后，螺线管的每一圈导线相当于一个小磁体，这些小磁体的N和S极靠在一起，相互吸引，弹簧的长度会缩短，AB不符合题意；
CD．螺线管中电流从右端流入，左端流出，根据安培定则可知，螺线管的左端为N极，右端为S极，根据异名磁极相互吸引可知，小磁针的N极朝右，C符合题意，D不符合题意。
故答案为：C。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
3、【答案】D
【解析】A．导体中的负电荷在做定向移动时会产生电流，电流的周围一定存在磁场，A不符合题意；
B．若改变磁场的方向时也改变了电流的方向，则通电导线在磁场中的受力方向不会发生改变，B不符合题意；
C．闭合回路的一部分导体在磁场中做切割磁感线运动时，导体中产生感应电流，C不符合题意；
D．地球本身就是个大磁体，指南针之所以指南北，就是因为受到地磁场的原因，D符合题意。
故答案为：D。
【分析】电荷的定向移动形成电流；电流的周围存在磁场。
通电导体在磁场中的受力方向与磁场方向、电流的方向有关。
感应电流产生的条件：电路闭合，且闭合电路的部分导体切割磁感线运动。
地球也是一个大磁体，它周围的磁场叫地磁场。
4、【答案】C
【解析】电风扇的工作原理是通电导线在磁场中受力运动。
A．该实验是奥斯特实验，说明通电导体周围存在磁场，是电流的磁效应，A不符合题意；
B．该实验中，闭合开关，拨动风扇，小灯泡会发光，说明闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，是机械能转化为电能，B不符合题意；
C．该实验中，当给导体中通电时，通电导体在磁场中受力的作用而运动，与电扇的工作原理相同，C符合题意；
D．该实验是探究影响电磁铁磁性大小因素的实验，利用的电流的磁效应，D不符合题意。
故答案为：C。
【分析】处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理。
5、【答案】A
【解析】A．电流从螺线管右端流入，左端流出，根据安培定则可知，此时电磁铁的A端是N极，B端是S极，A符合题意；
B．据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，B不符合题意；
C．滑动变阻器的滑片P向左端移动，电阻变大，电流变小，故电磁铁的磁性变弱，C不符合题意；
D．该实验现象验证了电流的磁效应，而发电机的原理是电磁感应，D不符合题意。
故答案为：A。
【分析】根据电流方向利用安培定则可判断螺线管的磁极，再由磁极间的相互作用可判出小磁针的指向；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化。
研究通电导体在磁场中受力的实验装置中有电池，电能转化为机械能，根据此原理制成电动机；研究电磁感应现象的实验装置中没有电池，机械能转化为电能，根据此原理制成发电机。
6、【答案】C
【解析】A．温度升高水银柱上升，电路接通，则水银是导体，A不符合题意；
B．温度升高水银柱上升，当温度达到74℃及以上时，左边电路接通，电磁铁产生磁性，吸引衔铁，右边电路接通，电铃响，B不符合题意；
C．如图可知，电流由电磁铁左端流入，根据安培定则可知，电磁铁右端为N极，C符合题意；
D．滑片P向左移动时，电路接入阻值变小，电流变大，则电磁铁磁性变强，D不符合题意。
故答案为：C。
【分析】奥斯特实验证明电流周围存在这磁场，通电螺线管周围的磁场可以利用右手螺旋定则判断N极和S极。
7、【答案】A
【解析】解：①磁场看不见摸不着，但磁场对放入其中的磁体有力的作用，所以可以借助小磁针感知它的存在，这是典型的转换法，故①正确；
②磁感线是不存在的，是为了研究方便而假象的一些有方向的曲线，故②错误；
③磁场中某点的磁场方向是一定的，并不是由放在该点的小磁针N极决定的，故③错误；
④地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，所以地磁场的磁感线是从地球南极附近发出回到北极附近，故④正确。
故答案为：A
【分析】磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的.
磁感线：描述磁场的强弱和方向而假想的曲线.磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）
地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.(地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象.）
8、【答案】A
【解析】A. 电动机是将电能转化为机械能的装置，故电动机就是利用上述的通电导体在磁场中受力的作用的原理制成的，A符合题意；
B. 发电机是基于电磁感应定律和电磁力定律制成的，B不符合题意；
C. 在如图所示的电路中，电流方向从A端流向B端，根据左手定则，通电导体的受力方向向左，改变电流方向，电流从B端流向A段，根据左手定则，通电导体的受力方向向右，通电导体的受力方向改变，C不符合题意；
D. 在如图所示的电路中，磁场方向向下，根据左手定则，通电导体的受力方向向左，改变磁场方向，磁场方向向上，根据左手定则，通电导体的受力方向向右，通电导体的受力方向改变，D不符合题意；
故答案为：A
【分析】本题考查了电动机、发电机的工作原理，以及通电导体在磁场中受力方向的判断，主要运用左手定则进行判断。
9、【答案】C
【解析】电流表指针偏转要偏转，则要电路中产生感应电流，产生感应电流的条件是：①电路闭合；②闭合电路中的一部分导体在磁场中做切割磁感线运动。A.导体AB向右运动，电路没有闭合。A不符合题意；B.导体AB沿磁场方向运动，电路没有闭合，且导体没有切割磁感线。B不符合题意；C.闭合开关，导体AB向左运动时，导体AB切割了磁感线。C符合题意；D.闭合开关，导体AB沿磁场方向运动时，导体AB没有切割磁感线。D不符合题意。
故答案为：C
【分析】产生感生电流的条件：①电路必须闭合；②只是电路的一部分导体在磁场中；③这部分导体做切割磁感线运动.
10、【答案】D
【解析】A、该图是电磁感应实验，线圈在磁场中做切割磁感线运动时，闭合电路中就会产生感应电流，不符合题意；
B、该图是电磁感应实验，使导体AB沿箭头所示方向左右摆动，做切割磁感线运动，闭合电路中会产生感应电流，电流表指针发生偏转，不符合题意；
C、给带有铁芯的线圈通电，它能吸住铁块及重物，表明通电螺线管周围存在磁场，不符合题意；
D、闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来，表明通电导体在磁场中受到力的作用，这是电动机的工作原理，符合题意．
故答案为：D．
【分析】电动机的工作原理是通电导体在磁场中受到力的作用而运动。
二、填空题
1、【答案】负；a
【解析】【解答】小磁针静止时 N 极指向右端，左端为S极，根据异名磁极相互吸引，通电螺线管的右端为N极，左端为S极，根据安培定则的得螺线管上电流的方向向下，因为在电源外部电流从正极流向负极，所以电源的右端为负极。要利用滑动变阻器使通电螺线管的磁性减弱，就是减小电流、增大电阻，所以滑动变阻器的滑片应该向a端移动。
【分析】根据通电螺旋管的磁极，结合安培定则判断电流方向，电路中的电流越大，磁性越强。
2、【答案】同名磁极相互排斥，异名磁极相互吸引；磁体周围存在磁场；电场的分布特点和方向
【解析】【解答】与电荷间的相互作用类似，磁体磁极之间同名磁极相互排斥，异名磁极相互吸引。磁体周围存在磁场，因此可联想电荷的周围可能存在电场。根据磁场的特点，研究电场时可研究电场的分布特点和方向。
【分析】任何磁铁都具有两个磁极，即N极和S极，磁感线从N极指向S极，同名磁极相互排斥，异名磁极相互吸引；奥斯特实验证明电流周围存在这磁场，通电螺线管周围的磁场可以利用右手螺旋定则判断N极和S极。
3、【答案】N；电流
【解析】【解答】由图可知，电磁铁中电流是从右端流入、从左端流出，根据安培定则可知，电磁铁的左端为N极，右端为S极。电磁铁磁性强弱影响因素有两个：电流大小、线圈匝数多少；匝数越多，通过的电流越大，它的磁性就越强。
【分析】电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大。结合通电螺线管的电流方向，利用右手螺旋定则求解通电螺线管的N极和S极。
4、【答案】电磁感应现象；机械
【解析】【解答】发电机的原理是电磁感应现象，电磁感应现象中的能量转化是机械能转化为电能。本题中的环保手电筒电源就是小型发电机，应用电磁感应原理工作。
【分析】发电机的原理是根据电磁感应现象制成的，将机械能转化为电能。
5、【答案】向右
【解析】【解答】当通以相同方向的电流时，通电导线b产生的磁场对a导线具有向右的作用力；通电导线a产生的磁场对b导线具有向左的作用力；通以相反方向的电流时，b导线电流方向不变，a导线周围的磁场方向改变，此时b导线受到a导线向右的作用力。
【分析】通电导体中的磁场方向和电流方向有关，磁场方向不同，磁力方向不同。
6、【答案】①；磁场；改变电流方向（调换电源两极接线）
【解析】【解答】由安培定则可知，甲图中螺线管左侧为极，右侧为极，且同名磁极相互排斥，异名磁极相互吸引，磁体外部的磁感线是从极回到极，甲图中①错误。
接通电源，发现导体ab向左运动，导体ab受到向左的作用力；把磁体两极对调放置，发现导体ab向右运动，导体ab受到向右的作用力。这说明通电导线在磁场中受力方向与磁场方向有关。
改变导体运动方向的方法是改变导体ab的受力方向，调换磁极方向可以改变导体ab的受力方向，也可以用改变电流方向的方法来改变导体ab的受力方向。
【分析】根据安培定则判定螺线管的极性；根据磁极间的相互作用规律判定小磁针的指向。
通电导体在磁场中受力而运动，运动方向跟电流方向和磁场方向有关。
7、【答案】b；正；相同
【解析】【解答】闭合开关S后，由图可知，小磁针左端为N极，根据磁极间的相互作用规律，同名磁极互相排斥，则可得螺线管的b端为N极。根据安培定则，用右手握住螺线管，大拇指指向螺线管N，即b端，则四指指向即为环绕导线中的电流方向，所以，螺线管中电流方向是从螺线管左端流入，右端流出，则铅蓄电池的c端是电源正极。根据磁感线定义，为了描述空间磁场的分布情况，在磁场中画一些有方向的曲线，曲线上任何一点的切线方向都跟放在该点的小磁针静止时北极所指的方向一致。所以该题小磁针所在位置的磁感线方向与小磁针N极所指的方向相同。
【分析】根据小磁针的磁极位置判断螺线管的磁极；利用安培定则判断螺线管中的电流方向。
8、【答案】（1）3.2
（2）加速
（3）N；负
【解析】【解答】（1）图示弹簧测力计的分度值为0.2N，弹簧秤的读数是物体对弹簧的拉力，与弹簧拉物体的力是一对相互作用力，大小相等，弹簧拉物体的力与被测物体的重力大小相等是一对平衡力，大小相等，故被测物体的重力为3.2N。
（2）小车和木块一起向右匀速运动，当小车突然向右加速运动时，木块的底部随小车向右加速运动，而木块的上部由于惯性，继续保持原来的运动状态，所以竖直放置的木块将会向左边倾倒。
（3）小磁针静止时N极指向螺线管的左侧，根据异名磁极相互吸引，故螺线管的左端是S极，右端是N极。
根据右手螺旋法则，用右手握住螺线管，大拇指指向N极，则弯曲的四指指的方向即为电流的方向，故电源的右端是负极，如图。
【分析】（1）根据测力计的位置，可以测量力的大小；
（2）由于惯性，运动的物体保持原来的运动状态；
（3）根据磁极间的作用规律判断磁极位置；结合螺旋管的磁极位置，利用安培定则判断螺旋管的电流方向。
9、【答案】吸引；N
【解析】【解答】列车是靠电磁铁异名磁极相互吸引才能使车身悬浮，故螺线管B与电磁铁A之间相互吸引。
由图乙中螺线管中电流的方向和安培定则可知，B的上端为N极，下端为S极。
【分析】根据安培定则判定电磁铁的极性；同名磁极相互排斥，异名磁极相互吸引。
10、【答案】B；弱
【解析】【解答】解：（1）由图看出，电流从电磁铁下端流入，依据安培定则，四指顺着电流方向，大拇指应向上握住电磁铁，所以上端为N极，B端的磁极为S极。（2）滑动变阻器的滑片P向右移动时，连入电路的电阻变大，电路中的电流变小，电磁铁的磁性减弱。
故答案为：B；弱。
【分析】利用安培定则判断电磁铁的磁极；电磁铁的磁性强弱和线圈的匝数、电流大小有关；滑动变阻器的滑片P向右移动时，连入电路的电阻变大，电流变小，据此分析解答.
三、实验探究
1、【答案】（1）电动机
（2）水平
【解析】【解答】甲装置有电源，闭合开关后，能观察到导体ab运动，这个现象说明磁场对电流有力的作用，在此过程中电能转化为机械能，由此发明了电动机；乙装置无电源，闭合开关后，如果让导体ab沿水平方向运动，做切割磁感线运动，电流表的指针就会发生偏转，此实验是将机械能转化成电能的过程，根据此原理发明了发电机．
【分析】（1）处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理，导体棒运动的方向与电流和磁场方向有关。
（2）导体棒做切割磁感线运动时，电路中就会产生电流，产生的电流很小，需要用灵敏电流计来测量。
2、【答案】（1）温度保持不变；固液共存状态；升温快慢不同；不会
（2）左右；不会；切割磁感线；选用磁性强弱不同的磁铁多次实验并比较
【解析】【解答】（1）①根据温度和时间图像可知，冰熔化时吸热但温度保持不变，第6min时正在熔化，此时物体是固液共存状态，AB和CD的倾斜程度不同说明升温快慢不同，是不同状态时的比热容不同；②当烧杯中的水沸腾后，试管中的水达到沸点，但不能吸热，所以不会沸腾；（2）①根据图像，当导体左右运动时，电流表指针会偏转；②导体不动，磁铁上下运动，导线没有切割磁感线，没有电流产生，电流表指针不动；③根据实验现象，闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中产生感应电流；④若探究感应电流的大小和磁场强弱的关系，则应选用磁性强弱不同的磁铁多次实验并比较。
【分析】（1）冰是晶体，熔化时吸热但温度不变，此时是固液共存，在其他条件相同，比热容小的物体升温快些，水沸腾的条件是到达沸点，继续吸热。
（2）电磁感应是：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有电路产生。
3、【答案】（1）通电导线周围存在着磁场
（2）鸡蛋具有惯性
【解析】【解答】(1)闭合开关，小磁针发生偏转，这说明小磁针附近存在磁场，而导线中有电流，则说明通电导线周围存在着磁场。(2)由题意可知，迅速击打硬纸板，硬纸板受到力的作用而飞出去，而鸡蛋由于惯性保持静止状态，并由于重力的作用而下落到杯中；这说明了鸡蛋具有惯性。
【分析】（1）奥斯特实验证明电流周围存在这磁场，该磁场即为电荷定向移动造成的；
（2）物体总有一种保持原来运动状态的趋势，这就是物体的惯性，惯性的大小只与物体的质量有关，与运动的速度没有关系。
