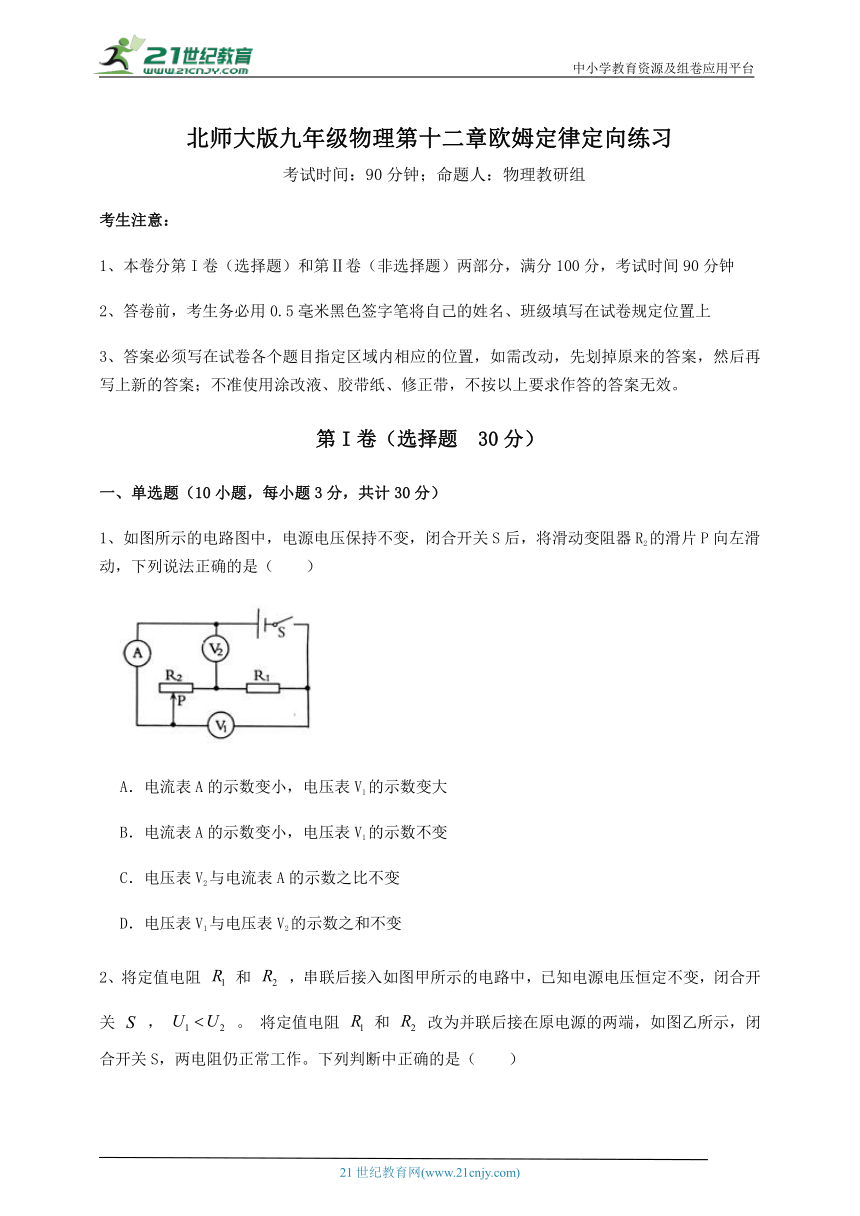

北师大版九年级物理第十二章欧姆定律定向练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（　　）
A．电流表A的示数变小，电压表V1的示数变大
B．电流表A的示数变小，电压表V1的示数不变
C．电压表V2与电流表A的示数之比不变
D．电压表V1与电压表V2的示数之和不变

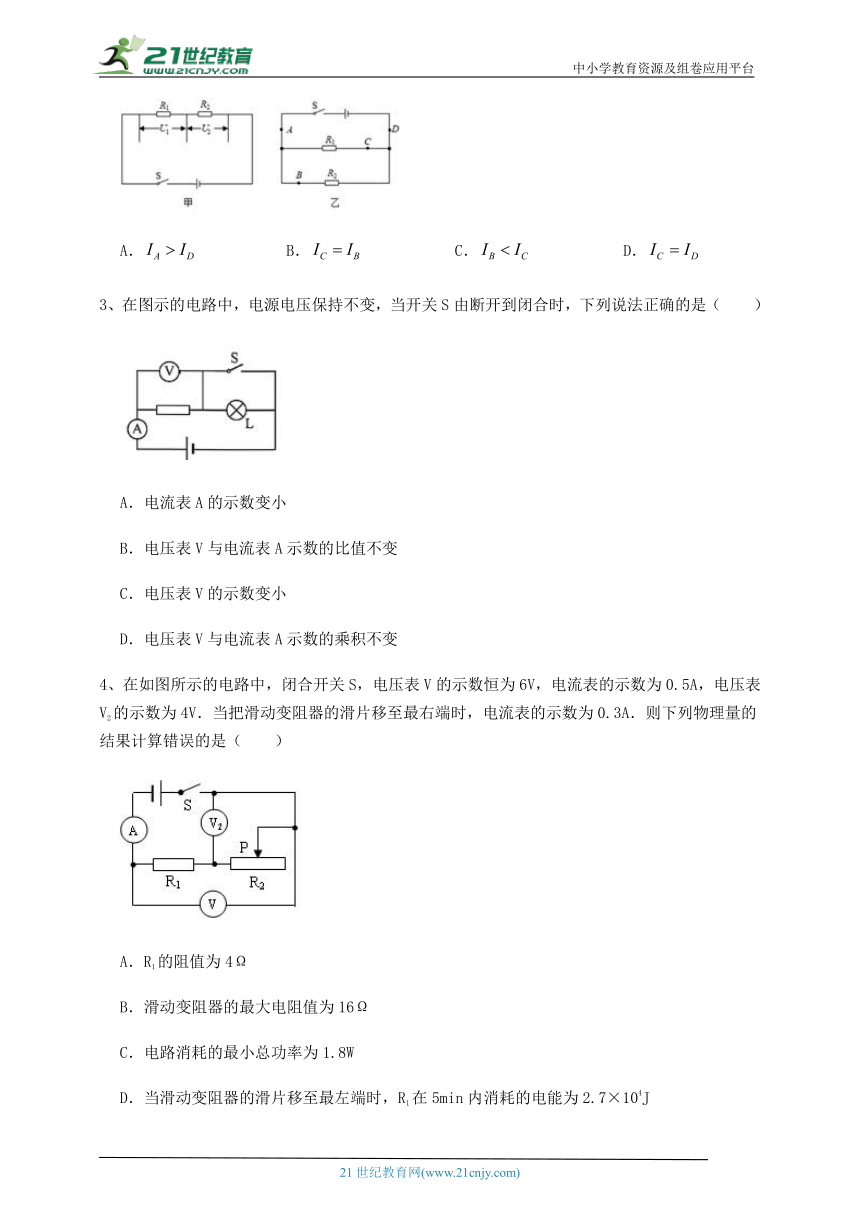

2、将定值电阻 和 ，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关 ， 。 将定值电阻 和 改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（　　）
A． B． C． D．
3、在图示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法正确的是（　　）
A．电流表A的示数变小
B．电压表V与电流表A示数的比值不变
C．电压表V的示数变小
D．电压表V与电流表A示数的乘积不变
4、在如图所示的电路中，闭合开关S，电压表V的示数恒为6V，电流表的示数为0.5A，电压表V2的示数为4V．当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A．则下列物理量的结果计算错误的是（　　）
A．R1的阻值为4Ω
B．滑动变阻器的最大电阻值为16Ω
C．电路消耗的最小总功率为1.8W
D．当滑动变阻器的滑片移至最左端时，R1在5min内消耗的电能为2.7×104J

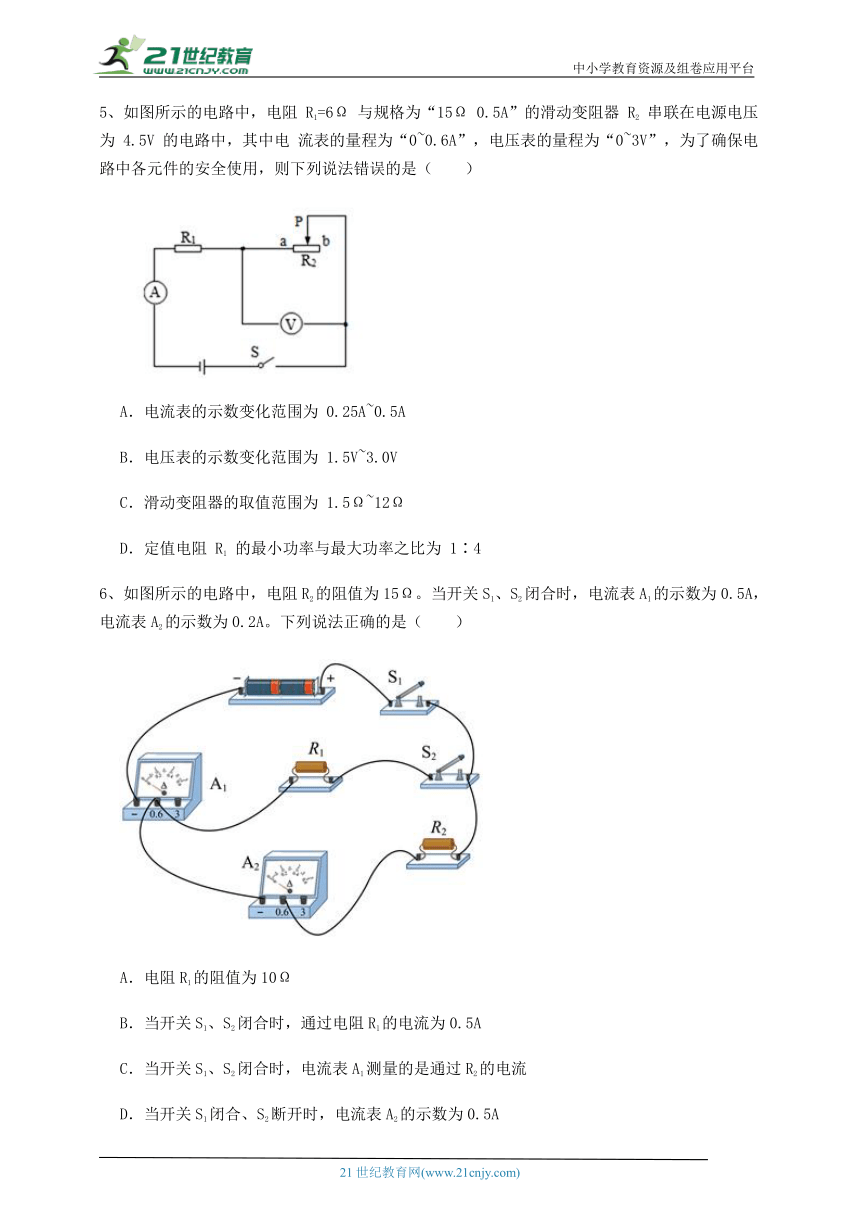

5、如图所示的电路中，电阻 R1=6Ω 与规格为“15Ω 0.5A”的滑动变阻器 R2 串联在电源电压为 4.5V 的电路中，其中电 流表的量程为“0~0.6A”，电压表的量程为“0~3V”，为了确保电路中各元件的安全使用，则下列说法错误的是（　　）
A．电流表的示数变化范围为 0.25A~0.5A
B．电压表的示数变化范围为 1.5V~3.0V
C．滑动变阻器的取值范围为 1.5Ω~12Ω
D．定值电阻 R1 的最小功率与最大功率之比为 1∶4
6、如图所示的电路中，电阻R2的阻值为15Ω。当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。下列说法正确的是（　　）
A．电阻R1的阻值为10Ω
B．当开关S1、S2闭合时，通过电阻R1的电流为0.5A
C．当开关S1、S2闭合时，电流表A1测量的是通过R2的电流
D．当开关S1闭合、S2断开时，电流表A2的示数为0.5A

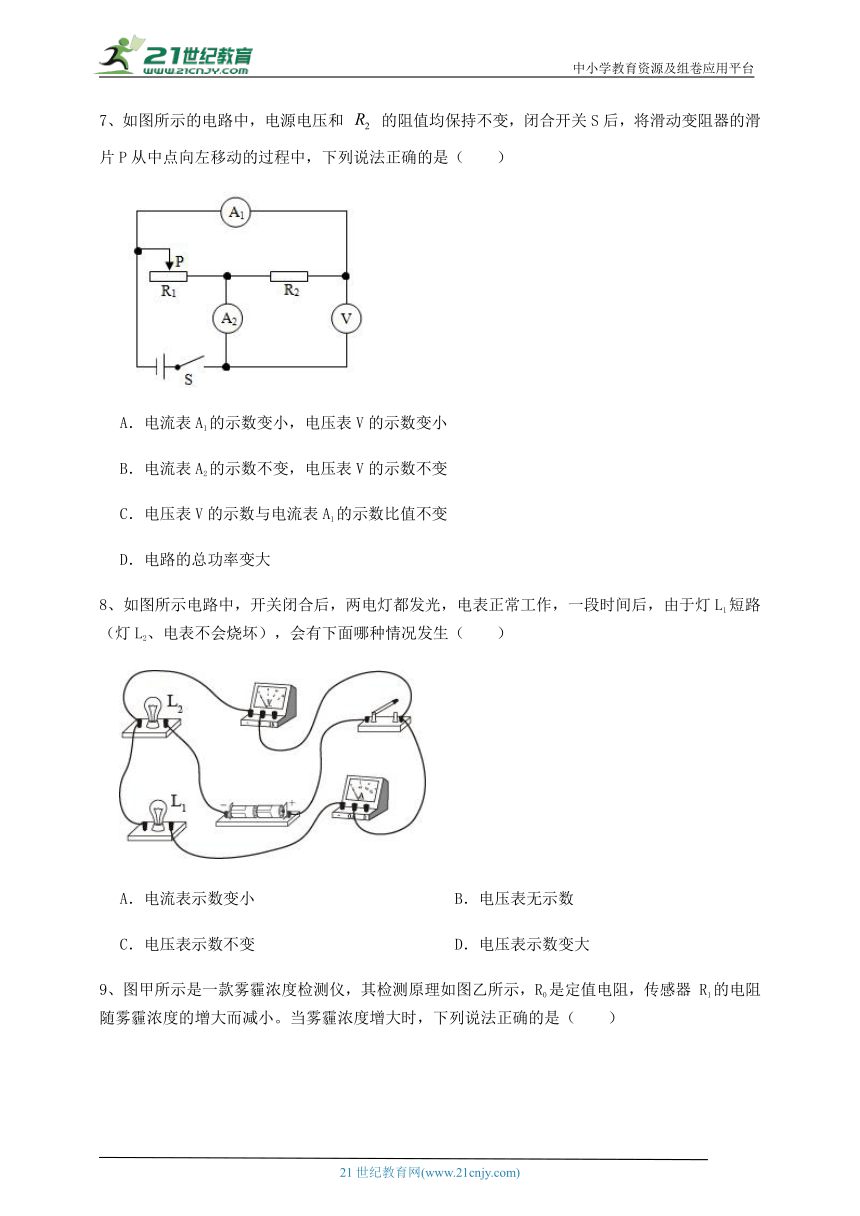

7、如图所示的电路中，电源电压和 的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（　　）
A．电流表A1的示数变小，电压表V的示数变小
B．电流表A2的示数不变，电压表V的示数不变
C．电压表V的示数与电流表A1的示数比值不变
D．电路的总功率变大
8、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
9、图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器 R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（　　）
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变小，电流表示数变小
10、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（　　）
A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R1与R2的阻值之比为1:2
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示的电路中，电源电压保持不变．当开关S由断开到闭合时，电流表的示数将　 　，电压表与电流表示数的比值将　 　(以上两空均填“变大”、“变小”或“不变”)
2、如图所示，电路中电源电压恒定，定值电阻R1＝12Ω，只闭合开关S1，电流表示数为0.3A，则电源电压是　 　V；同时闭合开关S1、S2，电流表示数为0.5A，则R2的阻值为　 　Ω。
3、两定值电阻R1=3Ω，R2=7Ω，若将它们串联在同一电路中，R1、R2两端的电压之比为　 　：若将它们并联在同一电路中，则通过R1、R2的电流之比为　 　。
4、如图所示电路中，电源电压保持不变，R1=10Ω。当开关S1、S2都闭合时，电压表的示数为3V。当开关S1闭合，S2断开时，电压表的示数为1V，则电流表的示数为　 　A，R2的阻值为　 　Ω。
5、一只标有“20Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为 　 　A，它们两端允许加的最大电压为 　 　V。若并联接入电路中，则它们两端允许加的最大电压为 　 　V，滑动变阻器连入电路的最小阻值是 　 　Ω。
三、计算题（5小题，每小题8分，共计40分）
1、定值电阻R1两端加4.5V电压时，通过的电流为0.45 A．如图所示电路，电源电压不变，R1和定值电阻R0并联，电流表示数为0.50A；用阻值为30Ω的电阻R2替换R1，电流表示数变为0.30A．求：
（1）R1的阻值；
（2）电源电压。
2、如图所示，电源电压不变，的电阻值为。当S1、S3断开，S2闭合时，电流表的示数是0.3A，电压表的示数为3V，求：
（1）的电阻值；
（2）电源电压；
（3）当S2断开，S1、S3闭合时，电流表的示数。
3、如图甲所示的电路中，定值电阻R1为10 Ω，R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图乙所示。求：
（1）电源电压？
（2）滑动变阻器的最大阻值？
（3）当电压表示数为1V时，此时滑动变阻器接入电路的阻值是多少？
4、如图所示，电源电压保持不变，小灯泡上标有“8V 8W”字样，电流表的量程为0～1.2A．滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为9Ω。当闭合S和S2，断开S1，滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。则：
（1）电源电压是多少？
（2）当闭合S和S1，断开S2时，为保证电流表的安全，滑动变阻器的阻值范围是多少？
5、如图所示的电路中，当开关S1闭合、S2断开时，电压表的读数为2.5V；当开关S1、S2均闭合时，电压表的读数为6V，求：
（1）电源电压；
（2）当开关S1闭合、S2断开时，灯L1两端的电压。
四、实验探究（1小题，每小题10分，共计10分）
1、如图所示，小明进行“伏安法测量电阻”的实验：
（1）请帮助小明根据电路图甲将实物电路乙连接完整（导线不能交叉）；
（2）实验电路连接好后，当小明准备闭合开关开始实验前，乙图中滑动变阻器的滑片应该滑到　 　（选填“A”或“B”）端；
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是　 　；
（4）小明排除故障后，调节滑动变阻器，当电压表读数为2.6V时，电流表的示数如图丙所示，则该定值电阻的阻值是　 　Ω；
（5）小芳又设计了一种方案，也测出了Rx的阻值。电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关S1闭合、S2断开时，电流表读数为Il；
②当　 　时，电流表读数为I2；
③待测电阻Rx=　 　。（用已知和测出的物理量符号表示）
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】AB．闭合开关S后， 与 串联，电压表 测的是电源电压，电压表 测的是 接入电路部分的电压，滑动变阻器R2的滑片P向左滑动时，滑动变阻器电阻增大，电路总电阻变大，电源电压不变，即电压表V1的示数不变，根据欧姆定律可知，电流减小，A不符合题意、B符合题意；
C．电压表V2与电流表A的示数之比为 接入电路的阻值，滑片P向左滑动时，滑动变阻器电阻增大，即电压表V2与电流表A的示数之比变大，C不符合题意；
D．根据串联分压，滑动变阻器阻值变大，其电压变大，即电压表V2的示数变大， 测的是电源电压，其示数不变，所以电压表V1与电压表V2的示数之和变大，D不符合题意。
故答案为：B。
【分析】在串联电路中，电阻变大，电流减小，总电压不变。
2、【答案】C
【解析】【解答】BC．图甲知，两电阻串联，由串联电路的电流特点知， ，由欧姆定律知，
因为 ，所以
由图乙知，两电阻并联，由并联电路的电压特点知， ，通过两电阻的电流
因为 ，所以
图乙中A、D点在干路上，B和C分别在R2和R1支路上，所以
B不符合题意，C符合题意；
AD．由并联电路特点知
A D不符合题意。
故答案为：C。
【分析】理清元件的连接方式，根据串联电路电流特点和欧姆定律判断两电阻的大小关系，再根据并联电路的电压特点和欧姆定律判断通过它们的电流关系。
3、【答案】B
【解析】【解答】当开关S由断开到闭合时，灯泡被短路，电路中电流增大，电压表示数增大，电压表V与电流表A示数的乘积变大，电压表V与电流表A示数的比值为定值电阻阻值，不会变化。
故答案为：B。
【分析】分析电路结构，定值电阻和灯泡是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可。
4、【答案】D
【解析】【解答】解：（1）两电阻串联，电压表V测电源电压，V2测变阻器的电压，电流表测电路的电流：
闭合开关S，电压表V的示数恒为6V，电源电压U＝6V，电流表的示数为0.5A，这时电压表V 2的示数为4V，由串联电路电压的规律可得R1的两端电压：U1＝U﹣U2＝6V﹣4V＝2V
根据欧姆定律I＝ 可得：R1＝ ＝ ＝4Ω，A正确，不符合题意；（2）当把滑动变阻器的滑片移至最右端时，滑动变阻器的最大电阻值为R2，电路的电流I 2＝0.3A，电源电压U＝6V，利用欧姆定律和电阻的串联规律：R2＝ ﹣R1＝ ﹣4Ω＝16Ω，B正确，不符合题意；（3）电路电源电压一定，当把滑动变阻器的滑片移至最右端时，电路的电阻最大，电路的电流最小，因电流表的示数为0.3A，电路消耗的最小总功率：P＝UI＝6V×0.3A＝1.8W，C正确，不符合题意；（4）当滑动变阻器的滑片移至最左端时，电路只有一个电阻R1在工作，R 1在5min内消耗的电能为：W＝ t＝ ×5×60s＝2.7×103J，D错误，符合题意。
故答案为：D
【分析】滑动变阻器滑片向右端移动，接入电路中的电阻不同，结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化，利用功率公式和电能公式求解即可。
5、【答案】C
【解析】【解答】由电路图可知，滑动变阻器与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流。
ABC．因串联电路中电流处处相等，所以为了既不烧坏电流表，又不烧坏电阻，比较各电流值可知，电路中的最大电流为
当电流最大为0.5A时，电阻R1两端的最大电压为
则滑动变阻器两端的最小电压
由串联分压的规律可知，当滑动变阻器两端的电压最小时，其连入电路的电阻最小，由欧姆定律可得，滑动变阻器连入电路的最小阻值为
由于电压表的量程为“0~3V”，则电压表示数最大为
当变阻器两端的电压最大时，R1两端的电压最小，则有
电路中最小电流为
此时滑动变阻器接入电路的最大阻值为
所以电路中的电流范围为0.25A~0.5A，电压表的示数变化范围为1.5V~3.0V，滑动变阻器的取，值范围为3Ω~12Ω，AB正确，不符合题意，C错误，符合题意；
D．由 ，定值电阻R1的最小功率与最大功率之比
D正确，不符合题意。
故答案为：C。
【分析】分析电路结构，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
6、【答案】A
【解析】【解答】ABC．当开关S1、S2闭合时，R1与R2并联，电流表A1位于干路，电流表A2位于R2支路，则电流表A1测干路电流，电流表A2测R2支路电流；因并联电路中各支路两端的电压相等，所以，由 I= 可得，电源的电压U=I2R2=0.2A×15Ω=3V
因并联电路中干路电流等于各支路电流之和，所以，通过电阻R1的电流I1=I-I2=0.5A-0.2A=0.3A
电阻R1的阻值
A符合题意；BC不符合题意；
D．当开关S1闭合、S2断开时，电路中只有R2工作，由于电源电压不变，则通过R2的电流不变，即电流表A2示数为0.2A不变，D不符合题意。
故答案为：A
【分析】理清元件的连接方式及电表的测量对象，根据并联电路的电压特点和欧姆定律求出电源的电压，利用并联电路的电流特点求出通过电阻R1的电流，再根据欧姆定律求出电阻R1的阻值；再根据并联电路中各支路独立工作、互不影响判断开关S2断开时电流表A2的示数。
7、【答案】C
【解析】【解答】由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R2支路的电流，电流表A2测干路上的电流。
A．当滑动变阻器滑片P向左移动时，电源电压不变，即电压表V示数不变，R1电阻不变，那么通过R1的电流不变，即A1示数不变，A不符合题意；
B．滑片P向左移动，电源电压不变，总电阻增大，干路电流减小， 即A2示数减小，B不符合题意；
C．R1与R2并联， A1示数不变，V示数不变，那么电压表V示数与电流表A1示数比值不变，C符合题意；
D．电源电压不变，干路电流减小，由P=UI可知，电路的总功率变小，D不符合题意。
故答案为：C。
【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
8、【答案】B
【解析】【解答】分析电路，灯L1、L2串联接入电路，电流表测该电路电流，电压表测L1两端电压。灯L1短路，电路中只有L2接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大；灯L1短路，电压表也被短路，故电压表示数为零。A、C、D不符合题意；B符合题意。
故答案为：B。
【分析】理清元件的连接方式及电表的测量对象，以此判断当L1短路后电流表、电压表的读数变化。
9、【答案】C
【解析】【解答】由电路图可知，R0与R1串联接入电路，电流表测电路中电流，电压表测R0两端电压，由题意可知，当雾霾浓度增大时，R1的阻值减小，故可知电路中的总电阻减小，电源电压不变，故由欧姆定律可知，电路中的电流变大，即电流表示数变大；由串联电路电阻等比例分压可知，R1两端电压减小，R0两端电压增大，即电压表示数变大。ABD不符合题意，C符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据“传感器R1的电阻随雾霾浓度的增大而减小”可知当雾霾浓度增大时传感器R1的电阻变化，从而得出电路的总电阻变化，根据欧姆定律可知电路中的电流变化和定值电阻R0两端的电压变化。
10、【答案】D
【解析】【解答】A．电阻是导体的属性，与他两端是否加电压无关，当R1与R2两端的电压为0时，仍有电阻，A不符合题意；
B．导体电阻一定时，通过导体的电流与导体两端的电压成正比，用不同的电阻研究电流与电压的关系得出的结论应该是一样的，B不符合题意；
C．在电阻一定时，通过导体的电流与导体两端的电压成正比，是导体两端的电压大小决定了通过导体的电流大小，电压是由电源提供的，不由电流大小决定，C不符合题意；
D．R1与R2的阻值之比为
D符合题意。
故答案为：D。
【分析】结合题目给出的两个用电器的伏安特性曲线，定值电阻的图像为直线，说明电阻为定值，利用欧姆定律求解电阻；两个用电器串联，电流相同，分得的电压与电阻成正比；两个用电器并联，电压相同，分得的电流与电阻成反比，结合图像、欧姆定律和电流电压规律求解用电器两端的电流和电压，再结合选项分析求解即可。
二、填空题
1、【答案】变大；不变
【解析】【解答】开关断开，定值电阻和灯泡串联总电阻等于二者之和，开关闭合，灯泡被短路，电路只有一个定值电阻，总电阻变小，电源电压不变所以总电流变大．开关断开闭合前后，电压表测量的都是定值电阻的电压，电流表测量的也是流过定值电阻的电流，根据欧姆定律，导体两端的电压和电流之比等于电阻，而定值电阻阻值不变，所以比值不变．
【分析】当电阻串联时，一个电阻短路时不分压，另一个电阻分压变大。
2、【答案】3.6；18
【解析】【解答】电路中电源电压恒定，定值电阻R1＝12Ω，只闭合开关S1，为R1的简单电路，电流表示数为0.3A，则电源电压为U＝I1R1＝0.3A×12Ω＝3.6V
同时闭合开关S1、S2，两灯并联，电流表测干路的电流，电流表示数为0.5A，由并联电路各支路互不影响，通过R1的电流不变，由并联电路电流的规律，R2的电流为I2＝I﹣I1＝0.5A﹣0.3A＝0.2A
由欧姆定律得到R2的阻值为
【分析】根据电流和电阻的乘积计算电压；利用并联电路电流规律计算支路电流，结合电压和电流的比值计算电阻。
3、【答案】3:7；7:3
【解析】【解答】串联电路电流处处相等，若将它们串联在同一电路中，R1、R2两端的电压之比为 并联电路各支路两端的电压都等于电源电压，若将它们并联在同一电路中，则通过R1、R2的电流之比为
【分析】在串联电路中，分压比等于电阻比；并联电路中，电流比等于电阻反比。
4、【答案】0.1；20
【解析】【解答】当开关S1、S2都闭合时，R2被短路，电路中只有R1，电压表测量的是电源电压为3V。当开关S1闭合，S2断开时，电压表测量的是R1两端的电压为1V，电流表测量的是流经R1的电流为
则电流表的示数为0.1A。
当开关S1闭合，S2断开时，定值电阻R1和R2串联，电压表示数为1V，则加在R2两端的电压为2V，电流为0.1A，R2的阻值为
【分析】理清开关处于不同状态时元件的连接方式及电表的测量对象，根据串联电路的电流特点和欧姆定律求出电路中电流表的示数，根据串联电路的电压特点求出R2两端的电压，再根据欧姆定律求出R2的阻值。
5、【答案】0.3；15；6；10
【解析】【解答】标有“20Ω 0.3A”的定值电阻，所允许通过的最大电流为0.3A；标有“30Ω 0.6A”的滑动变阻器，所允许通过的最大电流为0.6A，因为串联电路处处电流相等，所以电路中的最大电流为0.3A，如果电流大于0.3A，定值电阻电流过大会被烧坏，所以电路中的最大电流为0.3A；又因为串联电路的总电阻等于各分电阻之和，所串联电路的总电阻
即串联电路两端允许加的最大电压
两电阻两端允许加的最大电压分别为：
所以并联电路两端的最大电压为
滑动变阻器连入电路的最小阻值为
【分析】根据电路中的最大电流不能超过任一滑动变阻器所允许的最大电流，先根据串联电路的总电阻等于各部分电阻之和，求出总电阻；又已知串联电路的最大电流，然后根据U=IR求出串联电路两端允许的最大电压。
已知定值电阻和滑动变阻器的阻值和允许通过的最大电流，可以得到它们两端所加的最大工作电压；并联电路各用电器两端电压相等，为保证元件安全，并联电路两端电压应以最小电压值为电路电压。根据欧姆定律得出滑动变阻器接入电路的最小阻值。
三、计算题
1、【答案】（1）解：根据I＝ 可得：
R1＝ ＝ ＝10Ω
答：R1的阻值为10Ω。
（2）解：根据欧姆定律和并联电路的电流特点可知：
R1和定值电阻R0并联时，
+ ＝I，
即： + ＝0.50A﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
R2和定值电阻R0并联时，
+ ＝I，
即： + ＝0.30A﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
根据①式减②式可得：U＝3V
答：电源电压为3V。
【解析】【分析】（1）结合电路图，理清元件的连接方式及电表的测量对象， 根据I＝ 可得 R1的阻值 .
（2） 根据欧姆定律和并联电路的电流特点求得电源电压.
2、【答案】（1）解：当S1、S3断开，S2闭合时，R1和R2串联，电压表测量的是R1两端的电压，电流表测量的是整个电路中的电流，的电阻值
答：的电阻值为；
（2）解：电源电压
答：电源电压为12V；
（3）解：当S2断开，S1、S3闭合时，R1和R2并联，电流表测量的是干路中的总电流，电路的总电阻
带入数据得到
则电流表的示数
答：当S2断开，S1、S3闭合时，电流表的示数为1.6A。
【解析】【分析】（1）理清开关处于不同状态时元件的连接方式及电表的测量对象，利用欧姆定律的变形公式计算电阻。
（2）利用公式U=IR计算电压。
（3）先计算出总电阻，再利用欧姆定律计算电流。
3、【答案】（1）解：当滑片P移到a端时，此时只有R1接入电路，电源电压为U＝I1R1＝0.6 A×10 Ω＝6 V
答：电源电压6V；
（2）解：当滑片P移到b端时，变阻器接入电路中的阻值最大，变阻器的最大阻值为
答：滑动变阻器的最大阻值20Ω；
（3）解：由图知道，两电阻串联，电压表测R2 两端的电压，由串联电路电压的特点知道，当电压表示数为1V时，R1两端的电压U1＝U- U2，＝6V-1V＝5V
由串联电路电流的特点知道，
即
解得R2=2Ω，即此时滑动变阻器接入电路的阻值是2Ω。
答：当电压表示数为1V时，此时滑动变阻器接入电路的阻值是2Ω。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，当滑动变阻器接入电路中的电阻为0时电路中的电流最大，根据U=IR求出电源电压。
（2）当滑动变阻器接入电路中的电阻最大时电路中的电流最小、电压表的示数最大，由图象读出电流和电压，根据欧姆定律求出滑动变阻器的最大阻值。
（3）根据串联电路电压规律求出R1两端电压，再根据欧姆定律求出电路电流和滑动变阻器接入电路的阻值。
4、【答案】（1）解：当闭合S和S2、断开S1，滑动变阻器的滑片移到中点时，R1与L串联，电流表测电路中的电流。由于小灯泡恰好正常发光，则UL＝8V，由P＝UI可得，通过灯泡的电流
滑动变阻器连入电路的电阻为
因串联电路中各处的电流相等，所以，由 可得，滑动变阻器两端的电压
因串联电路中总电压等于各分电压之和，所以，电源的电压
答：电源电压是18V；
（2）闭合S和S1、断开S2，R1与R2串联，电流表的量程为0～1.2A，为保证电流表的安全，则电路中的最大电流为1.2A，由 可得，最小总电阻
由串联电路的总电阻等于各分电阻之和可知，滑动变阻器的连入电路的最小阻值
则滑动变阻器的连入电路的电阻范围是6Ω～20Ω。
答：闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为6Ω～20Ω。
【解析】【分析】（1）串联电路中，各用电器两端的电压之和等于电源电压；灯泡和滑动变阻器串联，结合欧姆定律求解电压即可；
（2）电压一定时，电阻越小，电流越大，结合电流表的量程求解滑动变阻器的范围。
5、【答案】（1）解：当S1、S2闭合时，L1被短路只有L2接入电路中，电压表测电源电压，则U＝6V
答：电源电压为6V
（2）解：当开关S1闭合、S2断开时，两灯泡串联，电压表测L2的电压；
因为串联电路中总电压等于各分电压之和，
所以L1两端的电压U1＝U﹣U2＝6V﹣2.5V＝3.5V。
答：灯L1两端的电压为3.5V
【解析】【分析】（1）闭合两个开关，电路中只有一个灯泡，该灯泡两端的电压为电源电压；
（2） 当开关S1闭合、S2断开时，该电路为串联电路，结合串联电路电压规律求解即可。
四、实验探究
1、【答案】（1）
（2）B
（3）滑动变阻器断路
（4）10
（5）开关S1、S2都闭合（或再闭合S2）；
【解析】【解答】（1）由电路图知，待测电阻Rx与滑动变阻器串联在电路中，电流表测电路中的电流，电压表测Rx两端的电压，且电源为两节干电池，则其电压不超过3V，所以电压表所选量程为0~3V，实物图连接如下：
（2）在闭合开关前，应将变阻器的滑片置于阻值最大处，所以应滑到B端。
（3）闭合开关，电流表无示数，电路中出现了断路，电压表无示数是电压表与电源的连接断开了。用另一完好电压表并在a、b和b、c间，电压表均有示数，并在a、c间，电压表无示数，则a、b间与电源是接通的，b到电源间、c到电源间是接通的，c到b间是断开的，那么是滑动变阻器断路了。
（4）由图丙知，电流表所选的量程为0~0.6A，对应的分度值为0.02A，示数为0.26A，那么定值电阻
（5）要测量Rx的阻值，需要测出其两端的电压及工作时通过的电流。由图示知，开关S1闭合、S2断开时，两个电阻串联在电路中，此时电路中的电流为I1，则定值电阻R0两端的电压U0=I1R0
接着，应闭合S1、S2，此时电路中只有电阻R0工作，则电源电压U总=I2R0
那么Rx两端的电压Ux=U总-U0=I2R0-I1R0
则待测电阻
【分析】（1）测量未知电阻时，电压表和未知电阻并联；
（2）实验时，滑动变阻器的滑片在滑到电阻最大处；
（3）电流表无示数时，电路中断路，电压表有示数处有断路现象；
（4）根据电流表的量程和指针位置测量电流，利用电压和电流的比值计算电阻；
（5）根据电流和定值电阻测量未知电阻时，根据电阻不同测量电流，结合串联电路电源电压不变，可以计算电阻的大小。
