【定向强化测试卷】北师大版九年级物理 第12章 欧姆定律 (含答案解析)

中小学教育资源及组卷应用平台
北师大版九年级物理第十二章欧姆定律定向测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

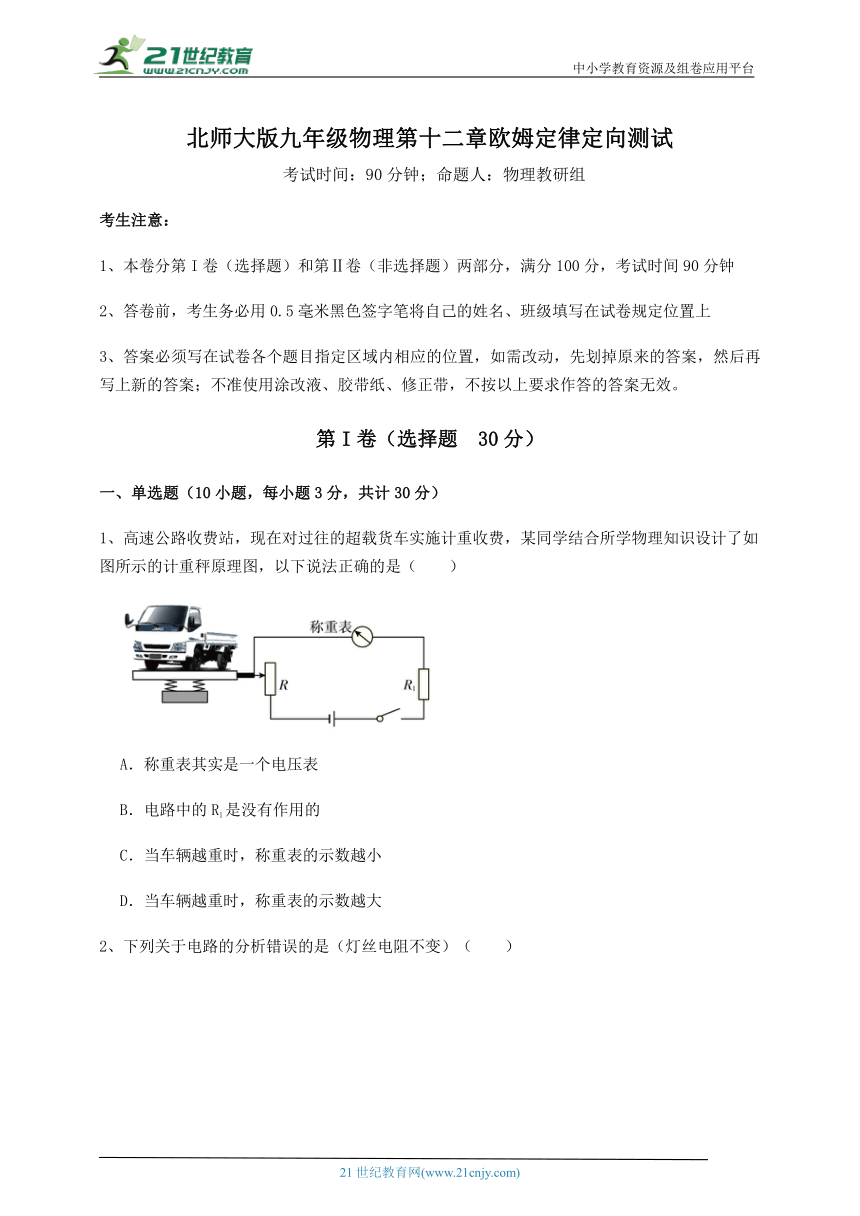

1、高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　）
A．称重表其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重表的示数越小
D．当车辆越重时，称重表的示数越大

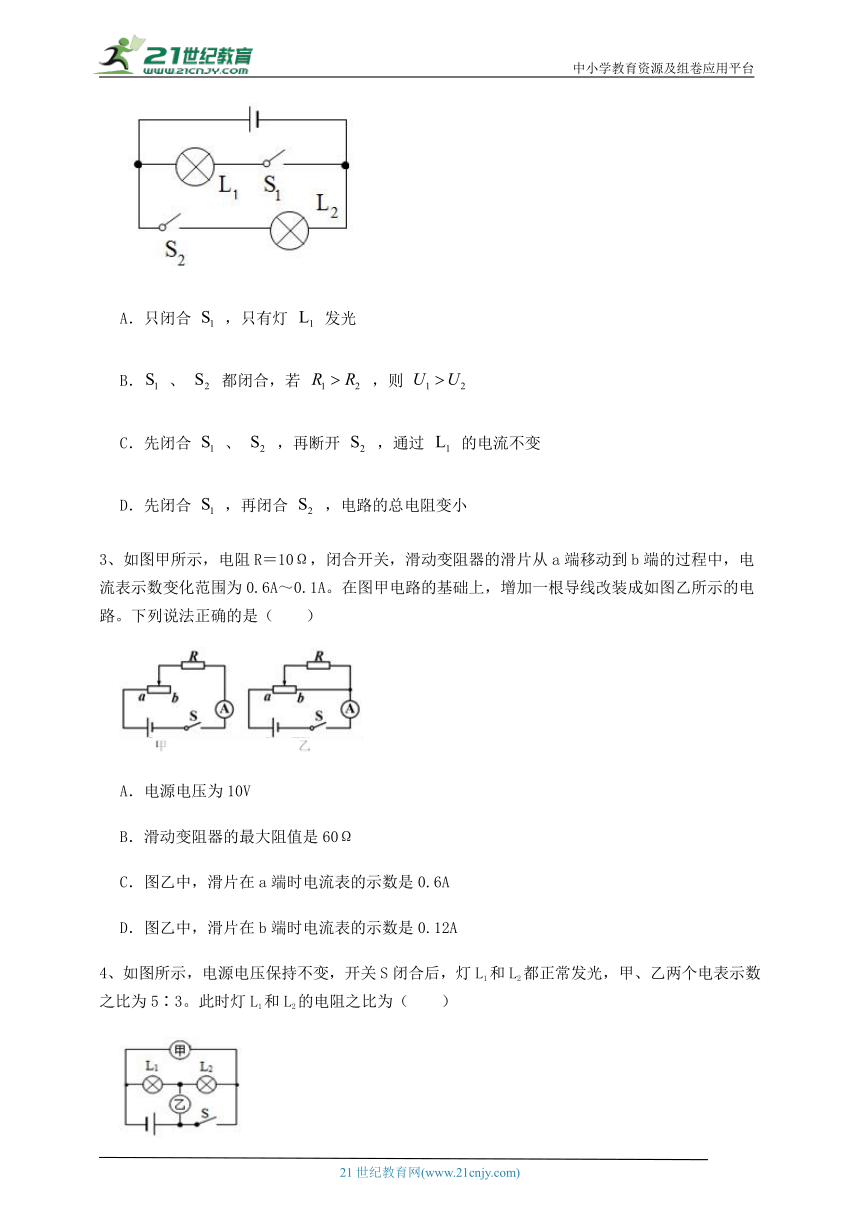

2、下列关于电路的分析错误的是（灯丝电阻不变）（　　）
A．只闭合 ，只有灯 发光
B． 、 都闭合，若 ，则
C．先闭合 、 ，再断开 ，通过 的电流不变
D．先闭合 ，再闭合 ，电路的总电阻变小
3、如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是（　　）
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在a端时电流表的示数是0.6A
D．图乙中，滑片在b端时电流表的示数是0.12A
4、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3。此时灯L1和L2的电阻之比为（　　）
A．2∶3 B．3∶2 C．5∶3 D．3∶5
5、如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）
A．开关S1、S2都闭合，灯泡L1和L2串联
B．只闭合开关S1，电源外部电流流向为a→b→c→d
C．开关S1、S2都闭合，灯泡L1与L2的亮度一定相同
D．先闭合S1，再闭合开关S2，电流表示数变大
6、如图所示，电源电压不变，当开关闭合，滑动变阻器的滑片P由图示位置向b点滑动的过程中，下列判断正确的是（　　）
A．电压表示数增大，电流表示数增大
B．电压表示数不变，电流表示数增大
C．电压表示数不变，电流表示数减小
D．电压表示数减小，电流表示数减小

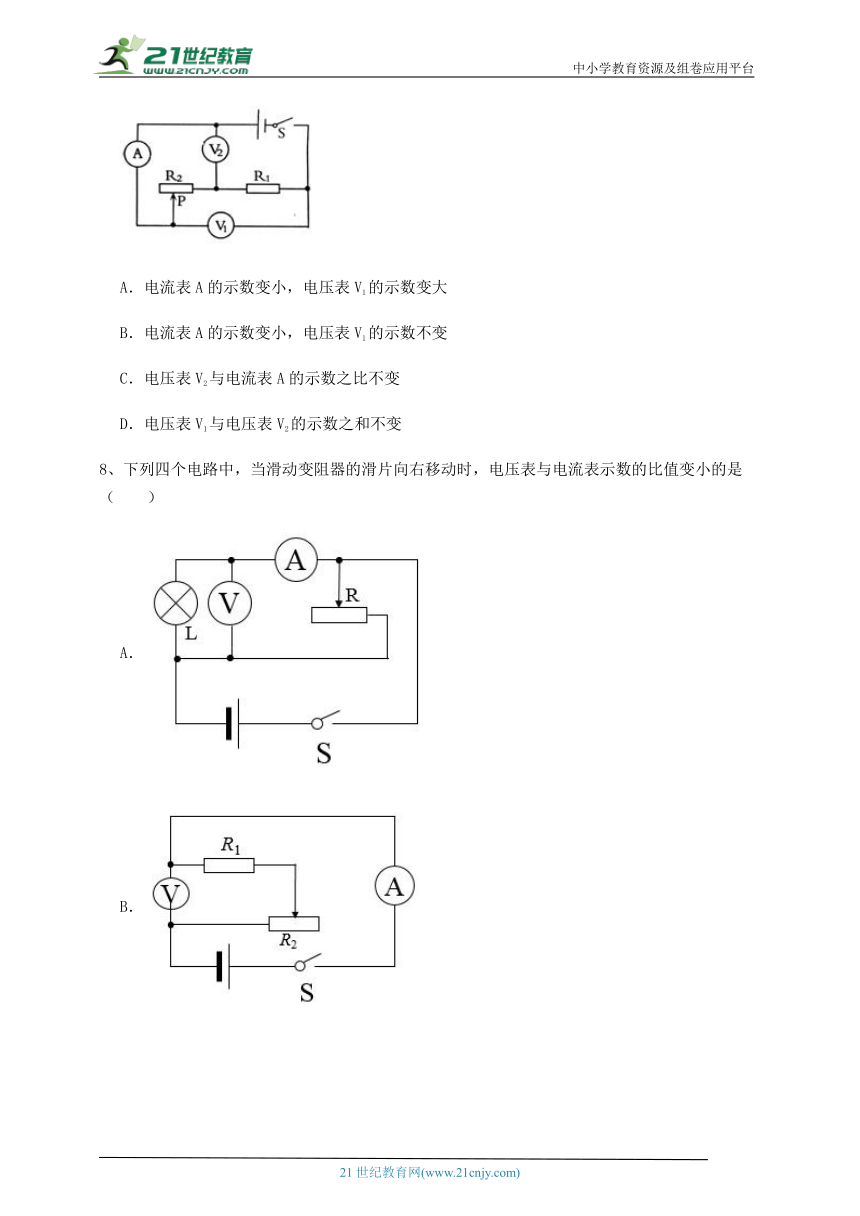

7、如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（　　）
A．电流表A的示数变小，电压表V1的示数变大
B．电流表A的示数变小，电压表V1的示数不变
C．电压表V2与电流表A的示数之比不变
D．电压表V1与电压表V2的示数之和不变

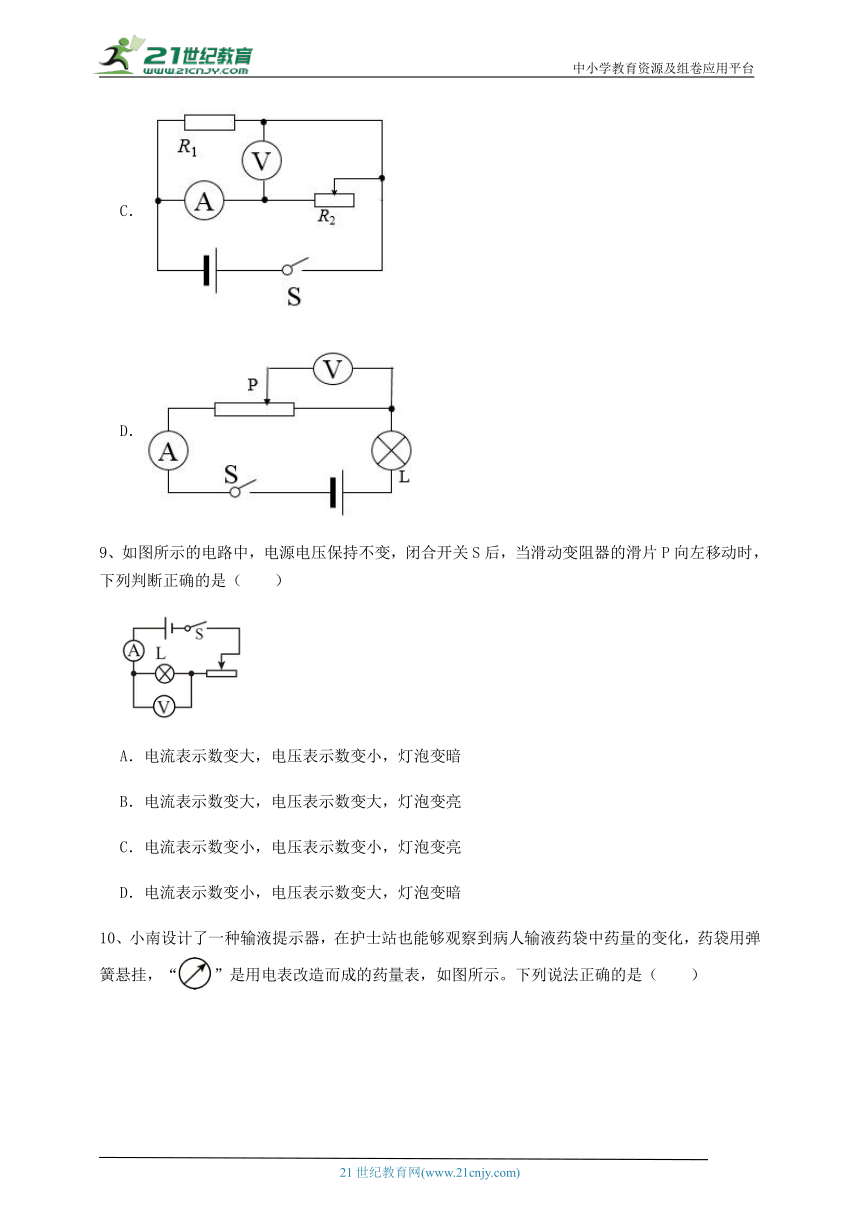

8、下列四个电路中，当滑动变阻器的滑片向右移动时，电压表与电流表示数的比值变小的是（　　）
A．
B．
C．
D．
9、如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）
A．电流表示数变大，电压表示数变小，灯泡变暗
B．电流表示数变大，电压表示数变大，灯泡变亮
C．电流表示数变小，电压表示数变小，灯泡变亮
D．电流表示数变小，电压表示数变大，灯泡变暗
10、小南设计了一种输液提示器，在护士站也能够观察到病人输液药袋中药量的变化，药袋用弹簧悬挂，“”是用电表改造而成的药量表，如图所示。下列说法正确的是（　　）
A．药量表由电压表改造而成，药液量减少时示数变小
B．药量表由电压表改造而成，药液量减少时示数变大
C．药量表由电流表改造而成，药液量减少时示数变小
D．药量表由电流表改造而成，药液量减少时示数变大
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示电路，电阻R1＝3Ω，R2＝2Ω．闭合开关S，电流表A的示数　 　，电流表A1的示数　 　（以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于　 　Ω。
2、如图所示，电源电压和灯泡L的电阻不变，灯泡L上标有“6V， 6W字样。当开关S、S1均闭合，滑片P移至a端时，电流表示数为2.0A，灯泡L正常发光；当开关S闭合，S1断开，滑片P移至b端时，电源电压U为　 　V，灯泡L的实际电功率P为　 　W。
3、电阻R1标有10Ω 0.6A，电阻R2标有15Ω 0.8A，当把R1和R2串联在某一电路中，则电源的电压最大为　 　V，如果并联在某一电路中，电源的电压最大为　 　V，干路中允许通过的最大电流　 　A。
4、小文测小灯泡的电阻，电路如图甲所示闭合开关S前，滑动变阻器的滑片P应滑到b端，这样做的目的是　 　；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，若此时电压表的示数为3V，则此时灯丝的电阻为　 　Ω。
5、如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为　 　V，滑动变阻器R1的最大阻值为　 　Ω，电阻R2的阻值为　 　Ω．
三、计算题（5小题，每小题8分，共计40分）
1、如图（a）所示，电源电压保持6伏不变。
（1）若电阻R1的阻值为10欧，闭合开关S后，求通过电阻R1的电流I1和电阻R1消耗的电功率P1；
（2）若保持电阻R1的阻值不变，当移动变阻器的滑片P时，电流表的示数发生变化，其最小值如图（b）所示，最大值为满刻度。求滑动变阻器连入电路的阻值的变化值 。
2、如图所示，电阻R1＝12Ω。开关SA断开时，通过的电流为0.3A；开关SA闭合时，电流表的示数为 0.5A。求电源电压及电阻R2的阻值。
3、将标有“6V 0.5A”字样的小灯泡与最大电阻为30Ω的滑动变阻器串联在电路中。当变阻器连入电路中的电阻为12Ω时灯正常发光。（不考虑灯泡电阻受温度的影响，电源电压不变）求：
（1）灯泡电阻；
（2）电源电压；
（3）当变阻器连入电路的电阻为18Ω时，求变阻器两端电压。
4、在如图甲所示的电路中，电源电压保持6V不变，R1的阻值为10Ω。闭合开关S，电压表的示数如图乙所示。求:
（1）通过电阻R1的电流；
（2）电阻R2两端电压；
（3）电路中的总电阻。
5、实际测量中使用的电流表、电压表都是由小量程电流计改装而成的。如图甲中G是满偏电流（即小量程电流计允许通过的最大电流）Ig=3mA的电流表，其电阻Rg=10Ω；如图乙为小明同学用该电流计G改装的多用表（即电流表、电压表）电路图，R1、R2为定值电阻；若使用a、b两接线柱时，电表为0～0.6A的电流表；若使用a、c两接线柱时，电表为0～3V的电压表。求：定值电阻R1、R2的阻值。
四、实验探究（1小题，每小题10分，共计10分）
1、利用图甲进行“测量未知电阻”的实验．
电压U/V 1.5 2.0 　
电流I/A 0.30 0.42 0.50
电阻Rx/Ω 5.0 4.8 　
电阻Rx的平均值/Ω 　
（1）连接电路时，应将开关　 　．
（2）连接电路后，闭合开关，移动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是________(只填序号)
A．Rx断路 B．Rx短路 C．电流表断路
（3）排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量，第三次实验中电压表示数如图乙所示，电压表读数为　 　 V.
（4）将实验数据填入上表并进行处理，三次所测电阻Rx的平均值为　 　 Ω.
（5）将电阻Rx换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是　 　．
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】A．称重表和定值电阻及滑动变阻器是串联关系，因此，称重表其实是一个电流表，A不符合题意；
B．电路中R1的作用是限制电流，防止电流过大，起到保护电路的作用，B不符合题意；
CD．当车辆越重时，滑片向下滑，滑动变阻器电阻变小，电路中的电流变大，即称重表示数变大，C不符合题意，D符合题意。
故答案为：D。
【分析】在串联电路中，电阻变大，电路中的电流减小。
2、【答案】B
【解析】【解答】A．只闭合S1，为L1的简单电路，只有L1发光，A正确，不符合题意；
B．闭合S1和S2，两灯并联，电压相等，B错误，符合题意；
C．先闭合S1和S2，两灯并联，再断开S2，只有L1发光，两次L1电压均为电源电压，灯电阻不变，故电流不变，C正确，不符合题意；
D．先闭合S1，再闭合S2，由简单电路变为并联电路，电阻减小，D正确，不符合题意。
故答案为：B。
【分析】并联电路中，干路电流等于各支路电流之和，用电器分得的电流与电阻成反比；两个电阻并联，等效电阻的大小等于两个电阻的乘积除以电阻之和，并联后的等效电阻小于任何一个分电阻。
3、【答案】D
【解析】【解答】A．由图甲知，变阻器与R串联，电流表测电路中电流，当滑片在a端时，电路为R的简单电路，此时电路中电阻最小，电流最大，由欧姆定律可得： ；
A不符合题意；
B．当滑片在b端时，变阻器连入阻值最大，电路中电流最小，由串联电路特点和欧姆定律可得，变阻器的最大值： ；
B不符合题意；
C．由图乙知，当滑片在a端时，两电阻并联，由并联电路特点和欧姆定律可得，电路的电流： ；
C不符合题意；
D．图乙中，滑片在b端时，电阻R被短路，电路中只有Rab，此时电流表的示数是 ，D符合题意。
故答案为：D
【分析】当电路图为甲时，定值电阻和滑动变阻器串联，结合电流的变化求解滑动变阻器的最大电阻；当电路图为乙图时，定值电阻和滑动变阻器的右侧并联，与左侧串联，结合滑动变阻器的电阻利用欧姆定律求解电流即可。
4、【答案】A
【解析】【解答】由图知，如果甲、乙两个电表中任何一个为电流表，将会形成短路，因此甲、乙都为电压表，此时灯L1、L2串联连接，电压表乙测量L2两端电压，电压表甲测量电源电压；因为串联电路两端电压等于各部分电压之和，且甲、乙两个电表的示数之比是5∶3，所以灯L1、L2两端电压之比U1∶U2=(5-3)∶3=2∶3
又因为串联电路电流相等，即I1=I2
此时灯L1和L2的电阻之比为
故答案为：A。
【分析】电压表和所测量的位置并联，在串联电路中，总电压等于各用电器电压和；各用电器的电阻比等于分压比。
5、【答案】D
【解析】【解答】A．由图可知，开关S1、S2都闭合，灯泡L1和L2并联，A不符合题意；
B．由图可知，只闭合开关S1，电源外部电流从正极流向负极为d→c→b→a，B不符合题意；
C．灯泡规格不明，开关S1、S2都闭合，灯泡L1与L2的亮度不一定相同，C不符合题意；
D．先闭合S1，再闭合开关S2，电流表示数变大，D符合题意。
故答案为：D。
【分析】用电器并列连接，是并联电路；干路电流是各支路电流之和；电源外部电流方向从正极向负极方向。
6、【答案】C
【解析】【解答】由图示知，小灯泡与滑动变阻器并联在电路中，电流表测变阻器的电流，电压表测变阻器两端的电压，即电源电压，而电源电压不变，那么电压表的示数不变。滑片P向b滑动的过程中，变阻器接入电路的阻值变大，据欧姆定律知，通过变阻器的电流变小，即电流表的示数变小，ABD不符合题意，C符合题意。
故答案为：C。
【分析】滑动变阻器滑片向右端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
7、【答案】B
【解析】【解答】AB．闭合开关S后， 与 串联，电压表 测的是电源电压，电压表 测的是 接入电路部分的电压，滑动变阻器R2的滑片P向左滑动时，滑动变阻器电阻增大，电路总电阻变大，电源电压不变，即电压表V1的示数不变，根据欧姆定律可知，电流减小，A不符合题意、B符合题意；
C．电压表V2与电流表A的示数之比为 接入电路的阻值，滑片P向左滑动时，滑动变阻器电阻增大，即电压表V2与电流表A的示数之比变大，C不符合题意；
D．根据串联分压，滑动变阻器阻值变大，其电压变大，即电压表V2的示数变大， 测的是电源电压，其示数不变，所以电压表V1与电压表V2的示数之和变大，D不符合题意。
故答案为：B。
【分析】在串联电路中，电阻变大，电流减小，总电压不变。
8、【答案】D
【解析】【解答】A．灯泡与滑动变阻器并联，电流表测通过灯泡的电流，电压表测电源电压，当滑动变阻器的滑片向右移动时，不影响小灯泡所在的支路，电压表与电流表示数的比值不变，故A不符合题意；
B．电阻R1与滑动变阻器串联，电流表测电路中的电流，电压表测电源电压，当滑动变阻器的滑片向右移动时，电阻变大，电路中的电流变小，电压表与电流表示数的比值变大，故B不符合题意；
C．电阻R1与滑动变阻器并联，电流表测通过滑动变阻器的电流，电压表测电源电压，当滑动变阻器的滑片向右移动时，滑动变阻器阻值变大，所在支路电流变小，电压表与电流表示数的比值变大，故C不符合题意；
D．灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变阻器右端的电压，电压表与电流表示数的比值即滑动变阻器右端的电阻，当滑动变阻器的滑片向右移动时，阻值变小，所以电压表与电流表示数的比值变小，故D符合题意。
故答案为：D。
【分析】首先判定电路的连接方式，当滑动变阻器的滑片向右移动时，根据滑动变阻器接入电路电阻的变化，利用欧姆定律分析电压表与电流表示数的比值的变化。
9、【答案】B
【解析】【解答】当滑动变阻器的滑片P向左移动时，电阻变小，电流变大，电压表示数变大，灯泡变亮。
故答案为：B。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用串联电路特点、欧姆定律、电功率公式分析答题。
10、【答案】C
【解析】【解答】由图知道，药量表与电阻R和滑动变阻器串联，所以药量表由电流表改造而成；由图知道，当药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，则电路的总电阻变大，由欧姆定律知道，电路中电流变小，即电流表示数变小，故只有C符合题意。
故答案为：C。
【分析】理清元件的连接方式，电流表在使用时要串联接入电路中，电压表使用时要并联接入电路中，据此判定药量表的种类；药量减少时，根据滑片的移动方向判定滑动变阻器接入电路电阻的变化，根据欧姆定律判定药量表示数的变化。
二、填空题
1、【答案】变大；不变；2
【解析】【解答】解：∵开关S断开时，电路为R1的简单电路，电压表测R2两端的电压，R2没有连入电路，故此时电压表示数为零；
两电流表测电路中的电流，即通过R1的电流。
∴开关S闭合后，电压表测并联电路两端的电压，也是测电源的电压，故电压表的示数变大；
∵电流表A1测R1支路的电流，
∵R1两端的电压不变，
∴电流表A1的示数不变。
∵电流表A测干路电流，并联电路干路电流等于各支路电流之和，
∴当开关S闭合时，电流表A的示数变大，且电流表A的示数变化为支路R2上的电流I2。
则电压表V的示数变化与电流表A的示数变化之比为： ＝R2＝2Ω。
故答案为：变大；不变；2。
【分析】并联电路中干路电流等于各支路电流之和，各支路互不影响，利用等于和电流的比值计算电阻。
2、【答案】6；1.5
【解析】【解答】当开关S、S1均闭合，滑片P移至a端时，滑动变阻器全部接入电路和小灯泡并联，因为灯泡L正常发光，根据并联电路的电压规律可知，电源电压等于灯的额定电压等于6V。
当开关S、S1均闭合，滑片P移至a端时，灯的电流为
灯的电阻为
滑动变阻器的最大电阻为
开关S闭合，S1断开，滑片P移至b端时，滑动变阻器全部接入电路和灯串联，此时灯的功率为
【分析】分析电路结构，灯泡和滑动变阻器是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可。
3、【答案】15；6；1
【解析】【解答】由题意可知，当两个电阻串联在电路中时，电路允许通过的最大电流为0.6A，则R1两端电压为U1=IR1=0.6A =6V
R2两端电压为U2=IR2=06A =9V
串联电路中总电压等于各分电压之和，则电源电压为U=U1+U2=6V+9V=15V
如果甲R1、 R2并联在一起，由于R1两端允许的最大电压为U1=I1R1=0.6A 6V
R2两端允许的最大电压
则并联电路两端电压最大为6V。
由题意可知，此时通过R1的电流为0.6A；通过R2的电流I2= =0.4A
则干路中允许通过的最大电流为I总=I1+I2=0.6A+0.4A=1A
【分析】串联电路处处电流相等，为了不损坏电阻，比较两电阻允许通过的最大电流，选其中较小的电流，然后根据串联电阻的串联和欧姆定律求出电源两端的最大电压。
先根据欧姆定律求出两电阻两端允许所加的最大电压，由于两电阻并联时两端的电压相等，为了不损坏电阻，电路两端允许的最大电压为两电阻两端允许所加最大电压中较小的电压，利用欧姆定律求出两支路的电流，然后根据并联电路电流特点求出干路中的最大电流。
4、【答案】保护电路；10
【解析】【解答】闭合开关前滑动变阻器滑片滑到b端，此时滑动变阻器接入阻值最大，电路电流最小，可起到保护电路元件不受损害的作用；如图乙电流表量程为0~0.6A，分度值为0.02A，则读数为0.30A，故可求灯丝电阻为：
【分析】为了保证电路安全，滑动变阻器应处在阻值最大端，结合小灯泡的电流和电压，利用欧姆定律求解灯泡的电阻即可。
5、【答案】4；15；5
【解析】【解答】闭合开关S，R1和R2串联，由图象可知，当电流为I=0．2A时，滑动变阻器两端电压为3V，此时滑动变阻器的阻值最大，U=IR2+3V ①
当电流为I′=0．8A时，滑动变阻器滑片在a端，电压表示数为0，U=I′R2②
两式联立：IR2+3V=I′R2，解得R2=5Ω，U=4V；
由I=U/R得：滑动变阻器R1的最大阻值：R1=U滑/I=3V/0．2A=15Ω．
【分析】定值电阻和滑动变阻器串联，串联分压，电压表V测量滑动变阻器的电压，结合串联电路电压规律和欧姆定律求解即可。
三、计算题
1、【答案】（1）解：闭合开关S后，电阻R1与变阻器R2并联，根据并联电路电压规律以及欧姆定律可得通过电阻R1的电流
则电阻R1消耗的电功率P1=U1I1=6V×0.6A=3.6W
答：通过电阻R1的电流I1是0.6A和电阻R1消耗的电功率P1是3.6W；
（2）因并联电路中干路电流等于各支路电流之和，而通过电阻R1的电流为0.6A，所以电流表的路程为0~3A，则根据并联电路电流规律可知通过变阻器R2的最大电流
I2大=I大-I1=3A-0.6A=2.4A
此时变阻器R2接入阻值最小，由 可得
根据图（b）可知，电流表的最小示数为1.2A，则根据并联电路电流规律可知通过变阻器R2的最小电流I2小=I小-I1=1.2A-0.6A=0.6A
此时变阻器R2接入阻值最大，由 可得
则滑动变阻器连入电路的阻值的变化值
答：滑动变阻器连入电路的阻值的变化值 是7.5Ω。
【解析】【分析】（1）分析电路结构，定值电阻和滑动变阻器是并联关系，电压相等，干路电流等于两条支路电流之和，明确电流表和电压表的测量对象，利用并联电路电压规律和欧姆定律求解电流、电压，结合功率公式P=UI求解功率；
（2）电流表测量干路电流，利用欧姆定律和并联电流规律求解流过滑动变阻器的电流，进而求解电阻的变化量。
2、【答案】解：由电路图知道，开关闭合时，电路为R1的简单电路，电流表测电路中的电流，由 知道，电源的电压是：U=IR1 =0.5A×12Ω=6V；
当开关断开时，两电阻串联，电流表测电路中的电流，电路中的总电阻是：
由于串联电路中总电阻等于各分电阻之和，所以，电阻R2 的阻值是：R2 =R-R1 =20Ω-12Ω=8Ω，
答：电源电压是6V，电阻R2的阻值是8Ω。
【解析】【分析】明确电路结构，当开关S闭合时，定值电阻R2被短路，当当开关S断开时，定值电阻R2接在电路中，利用欧姆定律求解电路前后两种状态的电阻，做差即为定值电阻R2的阻值。
3、【答案】（1）解：灯泡电阻
答：灯泡电阻；
（2）解：当变阻器连入电路中的电阻为12Ω时灯正常发光，此时小灯泡和滑动变阻器的阻值都是12Ω，而且两用电器串联，它们两端电压之比等于其电阻之比，电阻相同，故各用电器电压相同，都是6V，故电源电压为
答：电源电压为12V；
（3）解：当变阻器连入电路的电阻为18Ω时，电路中电流为
变阻器两端电压
答：当变阻器连入电路的电阻为18Ω时，变阻器两端电压为7.2V。
【解析】【分析】（1）利用电压和电流的比值计算电阻；
（2）根据串联电路电压规律，计算总电压；
（3）根据电压和电阻的比值，计算电流，利用电流和电阻的乘积计算电压。
4、【答案】（1）解：由图乙可知，电压表的示数为2V，通过电阻R1的电流为
答：通过电阻R1的电流0.2A；
（2）解：电阻R2两端电压U2=U-U1=6V-2V=4V
答：电阻R2两端电压4V；
（3）解：电路中的电流I=I1=0.2A
电路中的总电阻
答：电路中的总电阻30Ω。
【解析】【分析】（1）利用电压和电阻的比值计算电流；
（2）根据串联电路电压规律，计算分压；
（3）利用电压和电流的比值计算电阻。
5、【答案】解：灵敏电流计G两端允许加的最大电压为
Ug=IgRg=0.003A×10Ω=0.03V
使用a、b两接线柱时，电表与R1并联，此时电表为0～0.6A的电流表，即干路中最大电流为0.6A，则此时通过R1的最大电流为
IR1=0.6A-Ig=0.6A-0.003A=0.597A
则R1的阻值为R1=
使用a、c两接线柱时，电表与R1并联，再与R2串联，此时电表为0～3V的电压表，即ac两端的最大电压为3V，则R2两端的最大电压为
UR2=3V-Ug=3V-0.03V=2.97V
此时通过R2的最大电流等于电表最大电流与R1最大电流之和，即IR2=IR1+Ig=0.597A+0.003A=0.6A
则R2的阻值为R1= 4.95Ω
答：定值电阻R1、R2的阻值分别为0.05Ω和4.95Ω。
【解析】【分析】通过并联一个小电阻起分流作用，可以把电流计改装成电流表，利用欧姆定律求解并联电阻的阻值；通过串联一个大电阻起分压作用，可以把电流计改装成电压表，利用欧姆定律求解串联电阻的阻值。
四、实验探究
1、【答案】（1）断开
（2）A
（3）2.5
（4）4.9
（5）灯丝的电阻与温度有关
【解析】【解答】(1)为保护电路元件的安全，连接电路时开关应该断开。(2)连接电路后,闭合开关,移动变阻器的测片,电压表有示数,说明电压表与电源之间是通路;电流表无示数,表示电路是开路(即电压表并联部分断路),或电流表短路;综合题意,Rx断路。故答案为：A.(3)由图乙知，电压表的量程为0 3V，分度值为0.1V，示数为2.5V；(4)根据欧姆定律R3＝U/I＝2.5V/0.50A＝5.0Ω,所测电阻Rx的平均值为 ＝4.9Ω；(5)将电阻RX换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是电阻大小还跟温度有关。
【分析】（1）为了保证电路安全，拆装电路时，开关应处于断开状态，
（2）分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
（3）结合电压表选择的量程和分度值，根据指针读数即可；
（4）结合电阻两端的电压和电流，利用欧姆定律求解电阻即可；
（5）当电流和电阻大小相同时，导体的通电时间越长，产生的热量越多。
