北师大版九年级物理第十一章简单电路定向攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列描述符合实际的是（　　）
A．手机正常工作的电流约为10A
B．家用电冰箱正常工作电流约10mA
C．对人体的安全电压为36V
D．一节干电池的电压为1.5V
2、下列选项中，正确的是（　　）
A．人体安全电压为36V
B．手电筒正常工作时电流约10A
C．新能源汽车的效率可达100%
D．10个电子所带电荷量为1.6×10-18C
3、近几年，新能源电动汽车以环保节能的优势受到消费者的追捧，新能源汽车也是未来的发展趋势，下列说法正确的是（　　）
A．冬天的早晨，路边汽车玻璃上的霜是由水凝固形成的
B．电动汽车充电时将电能转化为机械能
C．电动汽车加速行驶时，电动汽车的惯性增大
D．电动汽车静止时，所受的重力和支持力是一对平衡力
4、如图所示的电路中，L1、L2是两个完全相同的灯泡，在开关闭合时，下列说法中正确的是(　　)
A．可能L1亮，L2不亮 B．可能L1不亮，L2亮
C．L1、L2不可能同时亮 D．L1断路，则L2一定不亮
5、下列说法中正确的是（　　）
A．如甲图当带电物体靠近不带电的验电器时，金属箔片会张开一定角度
B．如乙图瓶子内的空气推动塞子跳起时，空气的内能增大
C．如丙图是研究做功可改变内能的装置，缓慢压缩空气，空气内能一定增大
D．如丁图表示的是内燃机压缩冲程，该冲程中气缸内分子运动的剧烈程度减弱

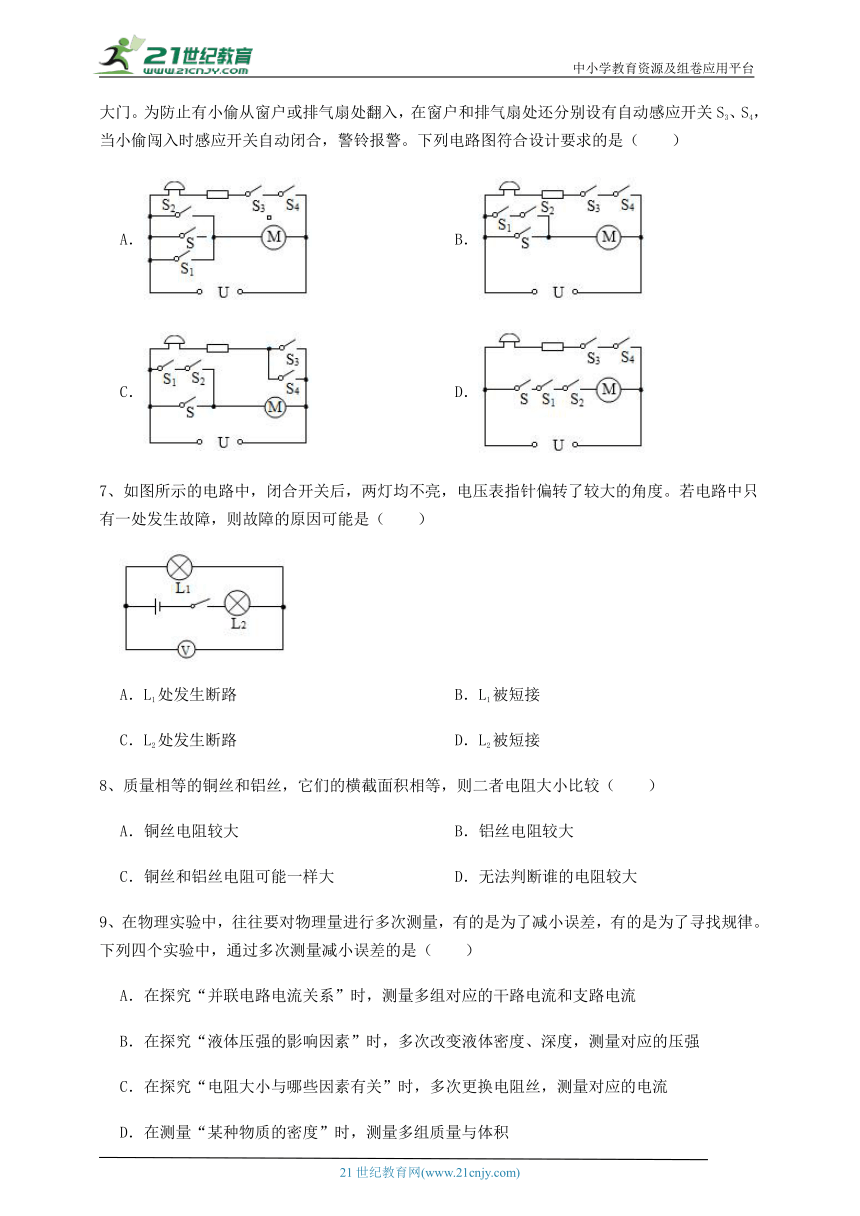

6、考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计要求的是（　　）
A． B．
C． D．
7、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（　　）
A．L1处发生断路 B．L1被短接
C．L2处发生断路 D．L2被短接
8、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（　　）
A．铜丝电阻较大 B．铝丝电阻较大
C．铜丝和铝丝电阻可能一样大 D．无法判断谁的电阻较大
9、在物理实验中，往往要对物理量进行多次测量，有的是为了减小误差，有的是为了寻找规律。下列四个实验中，通过多次测量减小误差的是（　　）
A．在探究“并联电路电流关系”时，测量多组对应的干路电流和支路电流
B．在探究“液体压强的影响因素”时，多次改变液体密度、深度，测量对应的压强
C．在探究“电阻大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流
D．在测量“某种物质的密度”时，测量多组质量与体积

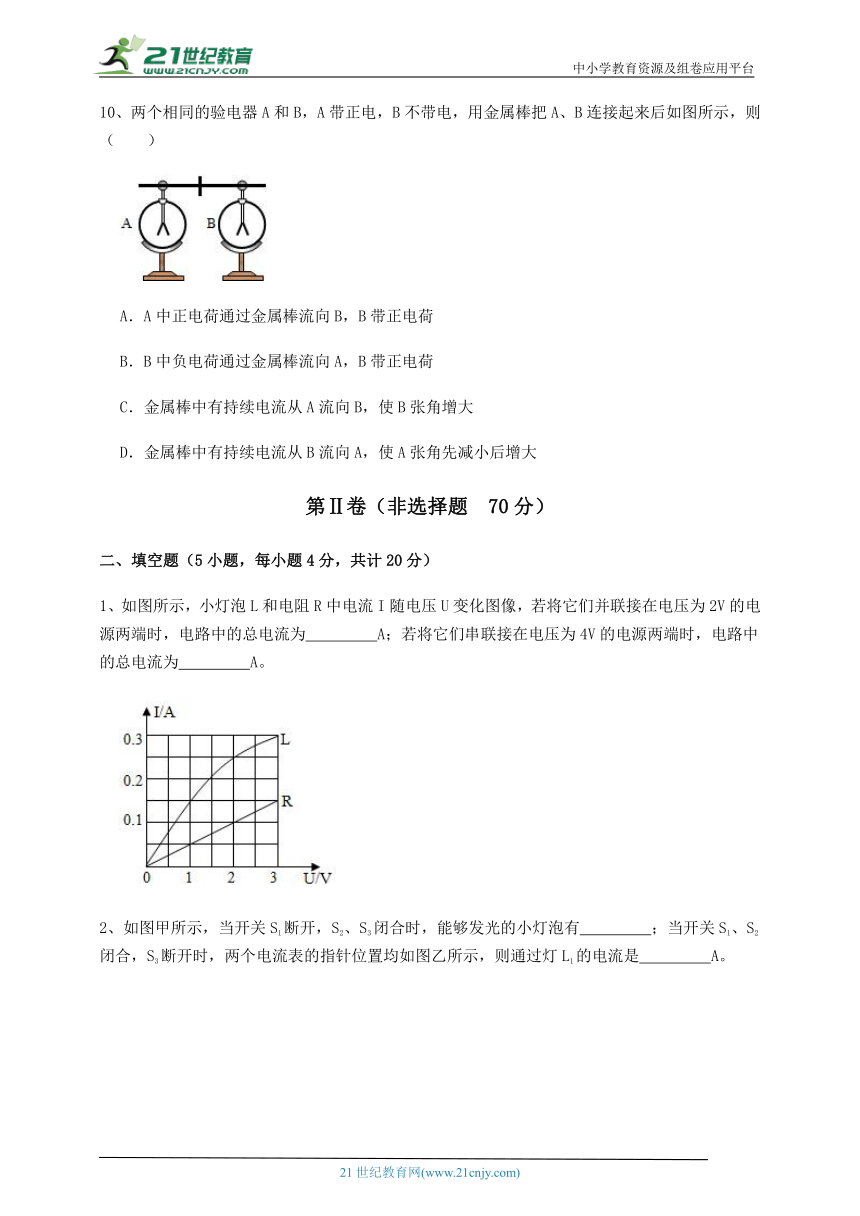

10、两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（　　）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示，小灯泡L和电阻R中电流I随电压U变化图像，若将它们并联接在电压为2V的电源两端时，电路中的总电流为　 　A；若将它们串联接在电压为4V的电源两端时，电路中的总电流为　 　A。
2、如图甲所示，当开关S1断开，S2、S3闭合时，能够发光的小灯泡有　 　；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是　 　A。
3、一节新干电池的电压为　 　伏，日常生活中，人们常用几节干电池　 　（选填“串联”或“并联”）后为一些如手电筒、小型收音机等小的用电器供电。在实验室中，测量电流的仪器是　 　。
4、电热炉内有两个发热电阻R1、R2（用电器），用一个旋转开关可以实现电热炉多档位工作的要求。如图是这个电热炉的工作原理图，其中旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有0，1，2，……9共10个金属触点；可以绕中心轴转动的塑料开关旋转钮两端各有一个金属滑片，转动开关旋钮可以将相邻的触点连接。如旋钮上的箭头指图中位置CH时，金属滑片将3、4触点接通，同时也将8、9触点接通，而3、9触点没有接通，此时电流通过电阻　 　；若要让电热炉高档位工作，就应该让R1、R2并联，那么此时旋转开关上的箭头指向图中位置　 　（选填字母）。
5、如图所示电路中，电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2是　 　联的；当开关S2闭合时，灯L2会被　 　。
三、计算题（5小题，每小题8分，共计40分）
1、如图所示，当开关S闭合时，电流表A1的示数是0.9A，电流表A2的示数是0.4A。求：
（1）灯泡L1与灯泡L2组成的是串联电路还是并联电路？
（2）通过灯泡L1、灯泡L2的电流分别是多少？
2、如图甲所示电路，电流表A1读数、电流表A3读数均如图乙所示，通过灯泡L3的电流为1.2A，求：
（1）电流表A2的读数是多少？
（2）通过L2的电流是多大？
（3）如果L1与L3位置互换，电流表A2、A3示数各是多少？
3、如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5V，通过灯泡L2的电流为0.5A，回答下列问题：
（1）灯L1两端的电压是多少？
（2）通过灯泡L1的电流的是多少？
（3）若灯泡L1换成导线接入电路，则电压表V1和电压表V2的示数分别为多少？
4、如图所示，小松利用标有“20Ω 2A”的滑动变阻器设计了一个亮度可调节的小台灯，其中电源电压恒定，忽略灯丝电阻变化。
（1）闭合开关，当滑片P移至B端时，电压表的读数为6V，求电源电压；
（2）闭合开关，当滑动变阻器滑片P移至A端附近时，电流表示数为0.24A，电压表示数为2V，利用当前所学知识求通过R的电流和R两端电压；
（3）滑动变阻器铭牌“20Ω 2A”分别表示什么意思？
5、如图所示，电源电压为6V恒定不变，当S闭合时，电压表所显示的电压值应是多少？当S断开时，电压表的示数为4V，则L2两端的电压为多少？
四、实验探究（1小题，每小题10分，共计10分）
1、小芸同学想了解当滑动变阻器与定值电阻R并联时，调节滑片，定值电阻R两端的电压及电路中的电流怎样改变。
（1）实验电路图如图甲所示，请在图乙中连接对应的实物图；
（2）此电路不允许滑动变阻器滑片滑到最左端，原因是　 　。
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】A．手机正常工作的电流约为10mA，A不符合题意；
B．家用电冰箱工作时电流约为1A，B不符合题意；
C．经验证明，对人体的安全电压不高于36V，C不符合题意；
D．根据常识知道，一节干电池的电压为1.5V，D符合题意。
故答案为：D。
【分析】对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
2、【答案】D
【解析】【解答】A．人体安全电压为不大于36V，A不符合题意；
B．手电筒正常工作时电流约0.2A，B不符合题意；
C．任何机械的效率都不可能达到100%，C不符合题意；
D．1个电子所带电荷量为1.6×10-19C，10个电子所带电荷量为1.6×10-18C，D符合题意。
故答案为：D。
【分析】对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
3、【答案】D
【解析】【解答】A．汽车玻璃上的霜是由水蒸气遇冷凝华形成的冰晶，A不符合题意；
B．电动汽车充电时将电能转化为化学能，B不符合题意；
C．惯性与质量有关，电动汽车加速行驶时，质量不变，电动汽车的惯性不变，C不符合题意；
D．电动汽车静止时，所受的重力和支持力大小相等、方向相反、作用在同一物体上、作用在同一直线上，属于一对平衡力，D符合题意。
故答案为：D。
【分析】对于判断物态变化的试题，我们应先确定物质的初状态及末状态，然后再根据物态变化的概念进行判断。
蓄电池工作时，将化学能转化为电能供用电器使用；充电时，将电能转化为化学能。
惯性是物体的一种属性，其大小只与物体的质量大小有关。
若物体处于静止状态或匀速直线运动状态，则物体受力平衡；否则受力不平衡。
4、【答案】D
【解析】【解答】AB、两灯泡串联，且规格相同，所以只要有一盏灯泡发光，另一盏一定发光，AB不符合题意；C、据上面的分析可知，在没有短路的情况下，一定两个灯泡同时亮，同时灭，C不符合题意；D、两灯泡串联，它们互相影响，若L1断路，则L2一定不亮，D符合题意．
故答案为：D．
【分析】理清元件的连接方式，根据串联电路中各用电器互相影响进行判断，同时知道灯泡规格相同时的亮度情况。
5、【答案】A
【解析】【解答】A．当带电物体靠近不带电的验电器时，由于静电感应，验电器的金属箔片会带上同种电荷而相互排斥，金属箔片会张开一定角度，A符合题意；
B．图乙，瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小；B不符合题意；
C．如图是研究做功可改变内能的装置，缓慢压缩空气，对空气做功，但由于筒内空气会与外界发生热传递，放出热量，故空气内能不一定增大，C不符合题意；
D．由图可知，该冲程是内燃机压缩冲程，缸内气体内能增大，温度升高，该冲程中气缸内分子运动的剧烈程度加强，D不符合题意。
故答案为：A。
【分析】验电器的金属箔片带上同种电荷而相互排斥，会张开一定角度；内能对外做功时，转化为机械能；对物体做功时，内能增大。
6、【答案】C
【解析】【解答】解：A．由电路图可知，开关S、S1、S2中任意一个闭合时电动机都可以工作，A不符合题意；
B．由电路图可知，开关S3、S4同时闭合时，警铃才工作，B不符合题意；
C．由电路图可知，开关S或者同时闭合开关S1、S2时，电动机工作，闭合开关S3或S4时，警铃工作，C符合题意；
D．由电路图可知，开关S、S1、S2都闭合时电动机才工作，开关S3、S4同时闭合时警铃才工作，D不符合题意。
故答案为：C
【分析】结合题目给出的电路的要求，结合选项设计电路即可。
7、【答案】A
【解析】【解答】由电路图可知，两个灯泡串联，电压表测量L1两端的电压，闭合开关S后，灯L1、L2均不亮，说明电路发生断路，而电压表的示数接近电源电压，说明L1的两端能与电源连通，故是L1断路。
故答案为：A。
【分析】理清元件的连接方式及电表的测量对象，灯都不亮，先判断出是断路，而电压表有读数，说明L1断路。
8、【答案】B
【解析】【解答】长度和横截面积相同的铜丝和铝丝，铜丝的导电性更强，电阻更小；铜的密度大于铝，已知铜丝和铝丝的质量相同，所以铜丝的体积小于铝丝，而它们的横截面积相等，所以铜丝的长度小于铝丝，即铜丝的电阻更小，铝丝的电阻更大．
故答案为：B.
【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
9、【答案】D
【解析】【解答】A．在探究“并联电路电流规律”时，测量多组对应的干路电流和支路电流，是为了探究干路电流和各支路电流的关系，找到普遍规律，故A不符合题意；
B．液体的压强与液体密度和深度都有关系。在探究影响液体压强大小的因素时，多次改变液体密度、深度，测量对应的压强目的是寻找规律，避免结论的偶然性，故B不符合题意；
C．在探究“电阻的大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流是为了探究电阻与电阻丝的材料、长度、横截面积的关系，找到普遍规律，故C不符合题意；
D．在“测量某种物质的密度”时，测量多组对应的质量和体积值，用分别求出密度取平均值的办法来减小误差，提高准确度，故D符合题意。
故答案为：D。
【分析】物理实验中，以“探究”二字开头的课题，多次测量的目的一般是发现规律；以“测量”二字开头的课题一般是减小误差。
10、【答案】B
【解析】【解答】当用金属棒把A、B两个验电器连接起来后，是B验电器中的自由电子通过棒流向A验电器，形成一段时间内的持续电流，电流方向是从A指向B；由于B验电器原来不带电（锡箔张角是零），当B验电器中的自由电子移动到A验电器时，B验电器显示出带正电，从而使张角增大；B符合题意。
故答案为：B。
【分析】正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反；金属导电靠的是自由电子。
二、填空题
1、【答案】0.35；0.15
【解析】【解答】小灯泡L和电阻R并联接在电压为2 V的电源两端时，因并联电路中各支路两端的电压相等，所以它们两端的电压UL＝UR＝2 V
由图像可知，通过它们的电流分别为IL＝0.25 A，IR＝0.1 A
因并联电路中干路电流等于各支路电流之和，所以电路中的总电流I＝IL＋IR＝0.25 A＋0.1 A＝0.35 A小灯泡L和电阻R串联后重新接在4 V的电路中，由图像可知，当电路中电流I′＝0.15 A时，它们两端的电压分别为UL′＝1 V，UR′＝3 V
且U＝UL′＋UR′＝1 V＋3 V＝4 V
所以将它们串联接在电压为4V的电源两端时，电路中的总电流为0.15A。
【分析】并联电路中，支路电压相等，干路电流等于各支路电流之和；串联电路中，电流相等，总电压等于各用电器电压之和。
2、【答案】；0.8
【解析】【解答】当开关S1断开，S2、S3闭合时，灯泡 被短接，所以只有灯泡 发光。当开关S1、S2闭合，S3断开时， 、 并联，两个电流表的指针位置均如图乙所示，所以电流表 所测的干路电流是1A，使用大量程；电流表 所测的 电流是0.2A，使用小量程。则通过灯L1的电流是
【分析】当开关S1断开，S2、S3闭合时，结合电流的流向判断灯泡的亮暗；当开关S1、S2闭合，S3断开时，两个灯泡并联，结合并联电路电流规律求解即可。
3、【答案】1.5；串联；电流表
【解析】【解答】一节新干电池的电压为1.5V。串联电池组总电压等于各电池电压之和。在实验室中，测量电流的仪器是电流表。
【分析】一节新干电池的电压为1.5V；多节电池要串联使用；电流表是测量电流的仪器。
4、【答案】R1；AF
【解析】【解答】旋钮上的箭头指图中位置CH时，金属滑片将3、4触点接通，同时也将8、9触点接通，而3、9触点没有接通，此时电流通过电阻R1。由电路图可知，当箭头指向AF时，触点10与1、5与6相连，两电阻R1、R2并联。
【分析】旋钮在不同的位置，导线的连接方式不同，电压一定时，电路中的电阻越小，功率越大。
5、【答案】串；短路
【解析】【解答】S闭合，S1断开，电流依次流过L1和L2，所以L1和L2串联。当S1和S2都闭合时，L2被短路。
故答案为：串；短路；
【分析】电流依次通过用电器，是串联。导线与用电器并联，用电器被短路。
三、计算题
1、【答案】（1）解：当开关S闭合时，灯泡L1与灯泡L2组成并联电路，各自形成电流回路，工作时相互不影响。
答；灯泡L1与灯泡L2组成的是并联电路；
（2）解：由图可知，电流表A2测量灯L2所在支路的电流，电流表A1测量干路电流，则通过灯泡L2的电流为
由并联分流可知，通过灯泡L1的电流为
答；通过灯泡L1、灯泡L2的电流分别是0.5A、0.4A。
【解析】【分析】（1）电流并列的流过两个小灯泡，为并联关系；
（2）电流表A2测量干路电流，电流表A2测量灯泡L2电流；结合并联电路电流规律分析求解即可。
2、【答案】（1）由电路图可知，三灯泡并联，电流表A1测通过L1支路的电流，电流表A2测通过L1和L2支路的电流之和，电流表A3测干路电流．因为电流表A1读数、电流表A3读数如图所示，所以电流表A1选择0～0.6A量程，电流表A3选择0～3A量程，则由电流表A1的读数可知，通过L1的电流I1=IA1=0.48A，电流表A3的读数I=2.4A，电流表A2的读数IA2=I-I3=2.4A-1.2A=1.2A；
答：电流表A2的读数是1.2A；
（2）因并联电路中干路电流等于各支路电流之和，所以，通过L2的电流：I2=IA2-IA1=1.2A-0.48A=0.72A；
答：通过L2的电流是0.72A；
（3）如果L1与L3位置互换，则电流表A2测量L2和L3支路的电流之和，A3还是测干路电流．则电流表A2示数IA2′=I2+I3=0.72A+1.2A=1.92A．
因电流表A3还是测干路电流，则电流表A3的读数I′=2.4A．
答：如果L1与L3位置互换，电流表A2、A3示数各是1.92A；2.4A．
【解析】【分析】并联电路的总电流等于各支路电流之和，电流表A1测通过L1支路的电流，电流表A2测通过L1和L2支路的电流之和，电流表A3测干路电流。因偏转角度相同，干路中的电流表必是大量程，支路中必是小量程。
3、【答案】（1）解：据图可知，由于电压表相当于断路，所以该电路只有一条电流的路径，即L1、L2是串联的；据图可知，电压表V1并联在L1两端，所以测量的是L1两端电压，V2并联在L2两端，所以测量的是L2两端电压；则灯泡L2两端的电压U2＝7.5V；根据串联电路的电压特点可知，L1两端的电压U1＝U﹣U2＝12V﹣7.5V＝4.5V
答：灯泡L1两端的电压是4.5V；
（2）L1、L2是串联的，已知通过灯泡L2电流为0.5A，根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A。
答：通过灯泡L1的电流的是0.5A；
（3）若灯泡L1换成导线接入电路，此时V2与L2并联，导线与V1并联，V1的电压为0，电压表V2的电压等于电源电压，即电压表V1的示数为0V，电压表V2的示数为12V。
答：电压表V1的示数为0V，电压表V2的示数为12V。
【解析】【分析】（1）在串联电路中，总电压等于各用电器电压和；
（2）在串联电路中，电流处处相等；
（3）电压表测量的位置短路，电压表为零；在串联电路中，有短路位置，其它位置分压变大。
4、【答案】（1）解：由图可知，灯泡L与滑动变阻器组成串联，电压表测量的是灯泡L两端的电压，电流表测量的是电路中的电流，当滑片P移到B端时，滑动变阻器接入电路的电阻为0，电压表测量的是灯泡L两端的电压，也是电源电压，所以电源电压U=UL=6V
答：电源电压是6V；
（2）解：由图可知，灯泡L与滑动变阻器串联，电压表测量的是灯泡L两端的电压，电流表测量的是电路中的电流，当滑片P移到A端时，滑动变阻器接入电路的电阻最大，通过滑动变阻器R的电流I滑=I=0.24A
滑动变阻器两端的电压U滑=U﹣UL=6V﹣2V=4V
答：滑片P移至A端时，通过滑动变阻器R的电流是0.24A，滑动变阻器两端的电压是4V；
（3）解：滑动变阻器铭牌含义：20Ω表示滑动变阻的最大阻值为20Ω；2A表示滑动变阻器允许通过的最大电流是2A。
答：20Ω表示滑动变阻的最大阻值为20Ω，2A表示滑动变阻器允许通过的最大电流是2A。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，当滑片P移到B端时，滑动变阻器接入电路的电阻为0，电压表测量的是灯泡L两端的电压，也是电源电压。
（2）当滑片P移到A端时，滑动变阻器接入电路的电阻最大，根据串联电路电流规律可知通过滑动变阻器R的电流，根据串联电路电压的规律可求出滑动变阻器两端的电压。
（3）结合滑动变阻器铭牌含义解答即可。
5、【答案】解：由图可知，当S闭合时，L2短路，只有L1接入电路中，电压表测电源电压，所以示数为6V；
当开关S断开时，两灯串联，电压表测L1两端电压，故L1的电压为4V，
由串联电路的电压特点可得，L2两端的电压为U2＝U﹣U1＝6V﹣4V＝2V。
答：S闭合时，电压表所显示的电压值为6V；当S断开时，L2两端的电压为2V。
【解析】【分析】在串联电路中，总电压等于各用电器电压之和。
四、实验探究
1、【答案】（1）
（2）电流表内阻很小，相当于导线，直接接触到电源的两极，一面短路，损坏电源和电流表
【解析】【解答】(1)根据题意，电流表A2测量干路中电流，电流表A1测量定值电阻所在支路电流，电压表测量定值电阻两端电压，根据电路图连接实物图，如图所示：
。(2)若滑动变阻器接入电路的阻值为零，相当于电流表A2直接接触到电源的两极，会损坏电源和电流表。
【分析】（1）根据电路图连接实物图；电压表、电流表要正入负出；（2）滑片电阻越小，电流越大。
