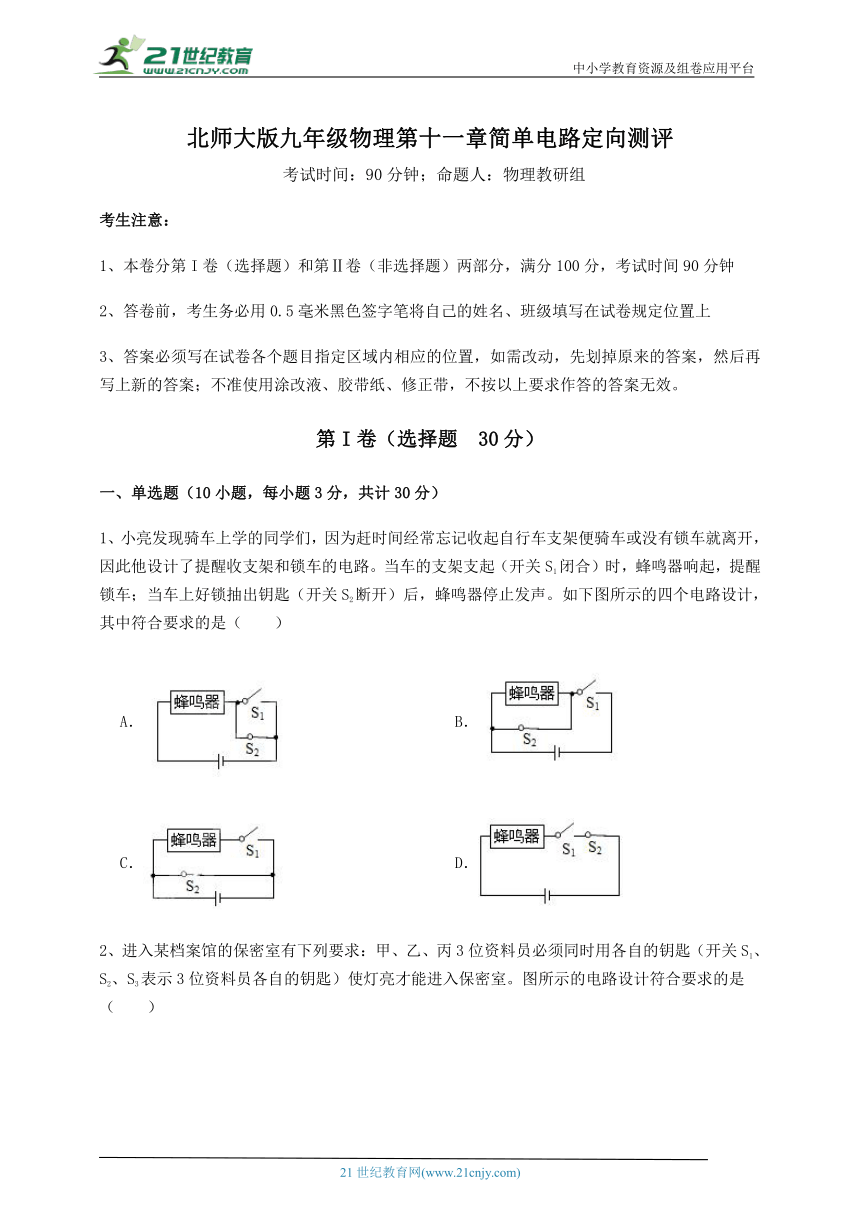

北师大版九年级物理第十一章简单电路定向测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、小亮发现骑车上学的同学们，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他设计了提醒收支架和锁车的电路。当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上好锁抽出钥匙（开关S2断开）后，蜂鸣器停止发声。如下图所示的四个电路设计，其中符合要求的是（　　）
A． B．
C． D．

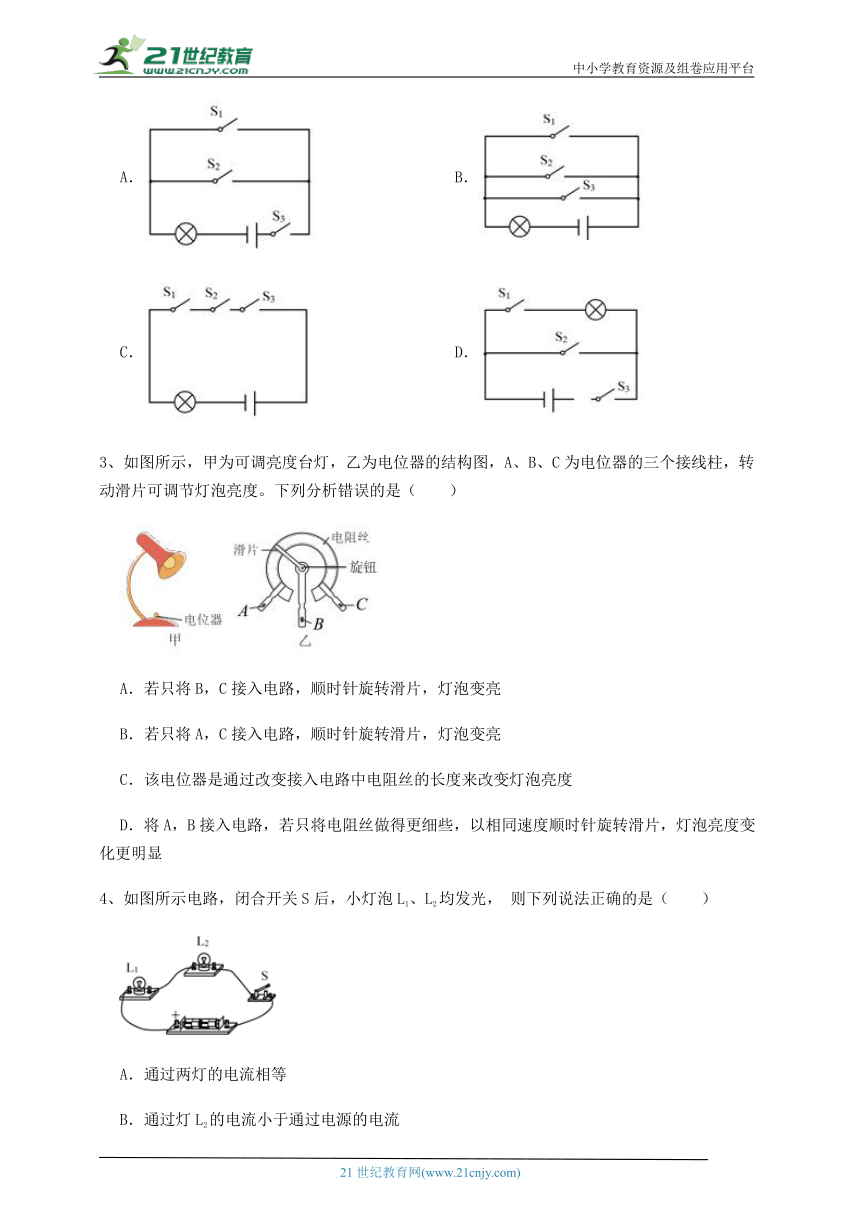

2、进入某档案馆的保密室有下列要求：甲、乙、丙3位资料员必须同时用各自的钥匙（开关S1、S2、S3表示3位资料员各自的钥匙）使灯亮才能进入保密室。图所示的电路设计符合要求的是（　　）
A． B．
C． D．
3、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（　　）
A．若只将B，C接入电路，顺时针旋转滑片，灯泡变亮
B．若只将A，C接入电路，顺时针旋转滑片，灯泡变亮
C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．将A，B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
4、如图所示电路，闭合开关S后，小灯泡L1、L2均发光， 则下列说法正确的是（　　）
A．通过两灯的电流相等
B．通过灯L2的电流小于通过电源的电流
C．灯L1和灯L2两端的电压一定相等
D．灯L1的电压与电源电压相等

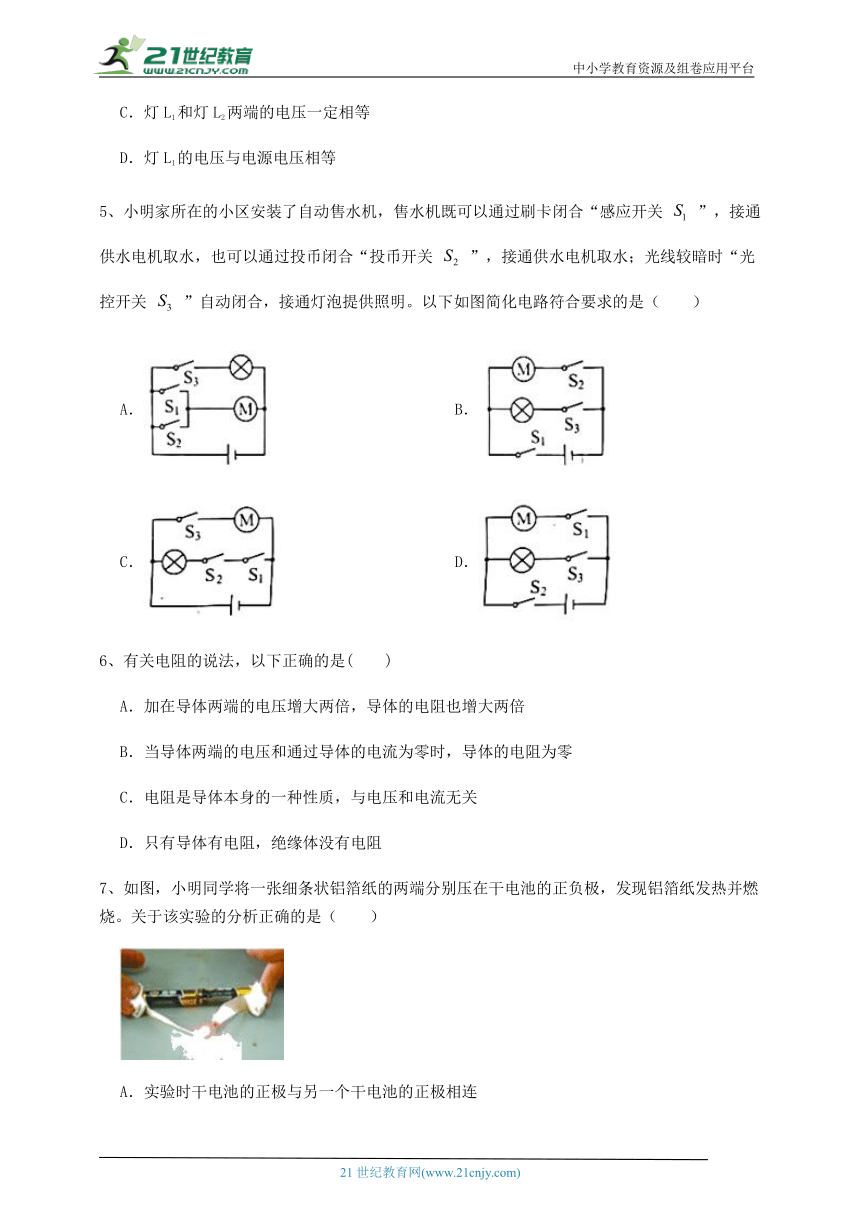

5、小明家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关 ”，接通供水电机取水，也可以通过投币闭合“投币开关 ”，接通供水电机取水；光线较暗时“光控开关 ”自动闭合，接通灯泡提供照明。以下如图简化电路符合要求的是（　　）
A． B．
C． D．
6、有关电阻的说法，以下正确的是(　　)
A．加在导体两端的电压增大两倍，导体的电阻也增大两倍
B．当导体两端的电压和通过导体的电流为零时，导体的电阻为零
C．电阻是导体本身的一种性质，与电压和电流无关
D．只有导体有电阻，绝缘体没有电阻
7、如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（　　）
A．实验时干电池的正极与另一个干电池的正极相连
B．该实验能说明短路带来的危害
C．用普通纸代替铝箔纸也能燃烧
D．实验中铝箔是绝缘体

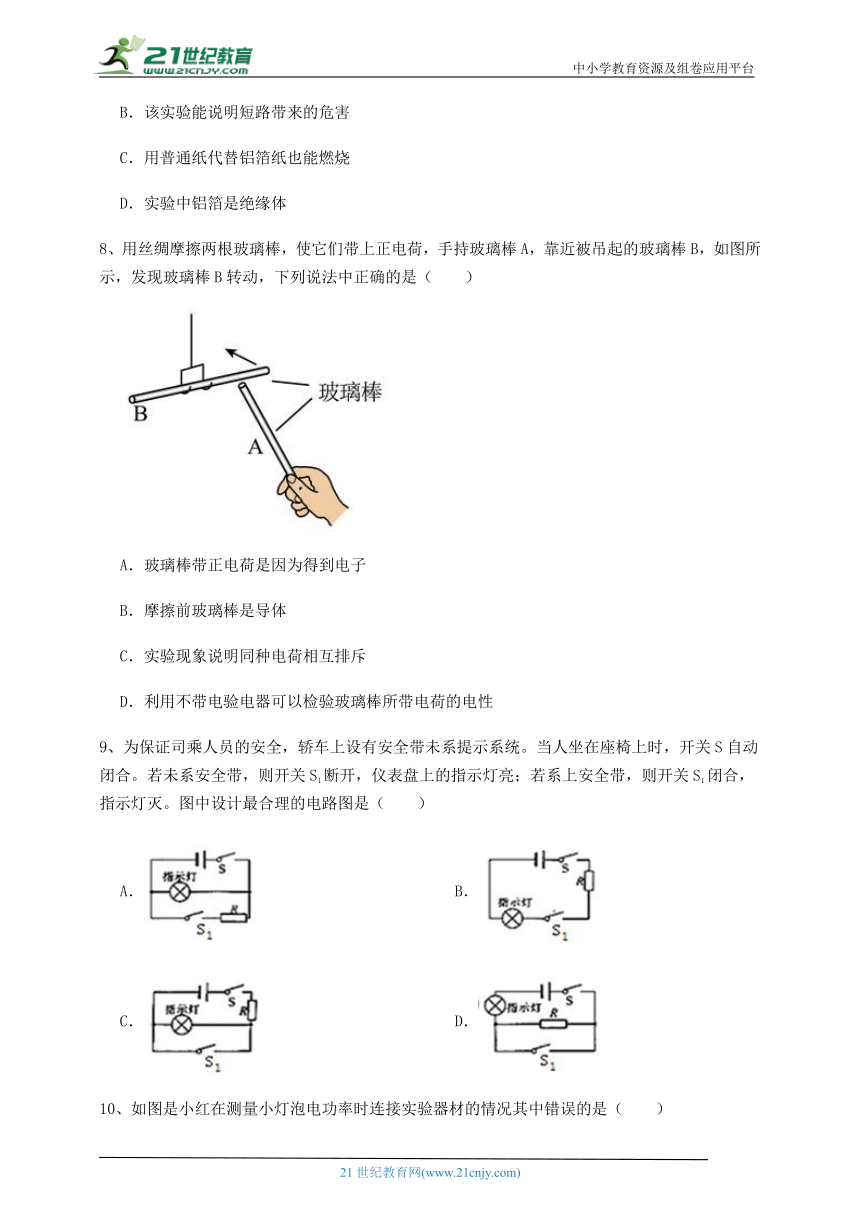

8、用丝绸摩擦两根玻璃棒，使它们带上正电荷，手持玻璃棒A，靠近被吊起的玻璃棒B，如图所示，发现玻璃棒B转动，下列说法中正确的是（　　）
A．玻璃棒带正电荷是因为得到电子
B．摩擦前玻璃棒是导体
C．实验现象说明同种电荷相互排斥
D．利用不带电验电器可以检验玻璃棒所带电荷的电性
9、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当人坐在座椅上时，开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。图中设计最合理的电路图是（　　）
A． B．
C． D．

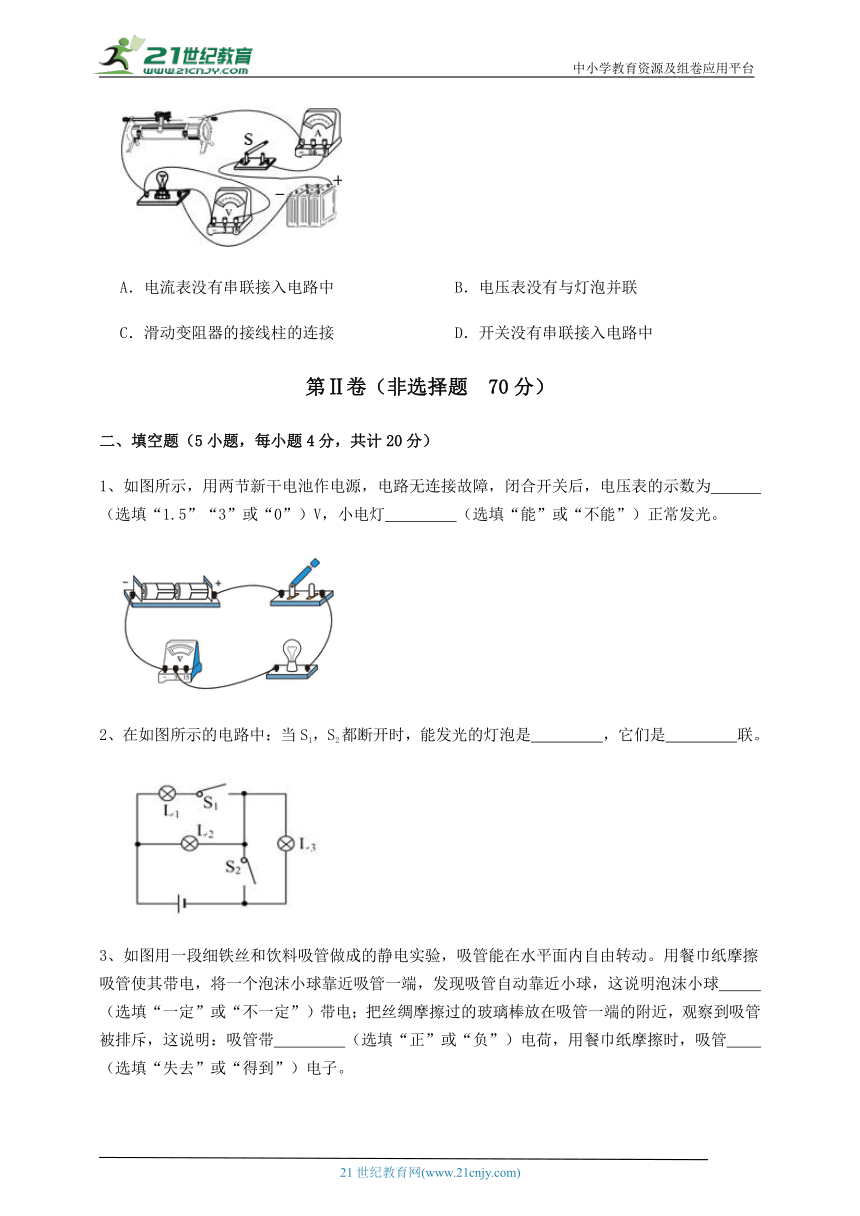

10、如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（　　）
A．电流表没有串联接入电路中 B．电压表没有与灯泡并联
C．滑动变阻器的接线柱的连接 D．开关没有串联接入电路中
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示，用两节新干电池作电源，电路无连接故障，闭合开关后，电压表的示数为　 　（选填“1.5”“3”或“0”）V，小电灯　 　（选填“能”或“不能”）正常发光。
2、在如图所示的电路中：当S1，S2都断开时，能发光的灯泡是　 　，它们是　 　联。
3、如图用一段细铁丝和饮料吸管做成的静电实验，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，将一个泡沫小球靠近吸管一端，发现吸管自动靠近小球，这说明泡沫小球　 　（选填“一定”或“不一定”）带电；把丝绸摩擦过的玻璃棒放在吸管一端的附近，观察到吸管被排斥，这说明：吸管带　 　（选填“正”或“负”）电荷，用餐巾纸摩擦时，吸管　 　（选填“失去”或“得到”）电子。
4、如图甲中小车从A运动到C所通过的路程　 　；图乙是小麦用电压表测两节干电池串联时电压的情况，则电压表的示数为　 　；图丙所示的密度计的示数为　 　。
5、如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是　 　Ω；如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是　 　Ω。
三、计算题（5小题，每小题8分，共计40分）
1、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，求通过灯泡L1和L2的电流分别是多少
2、如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，求：
（1）电源电压；
（2）灯L2两端的电压；
（3）灯L1两端的电压。
3、小华做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.2A、2V、5V，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和记录的数据解答问题：
（1）通过灯L1、灯L2的电流；
（2）灯L1、灯L2两端的电压。
4、在如图甲所示的电路中，电源电压恒为3V。
（1）只闭合开关S2，电流表A的示数为 0.44A ，求通过L1和L2的电流。
（2）当开关S1和 S3闭合， S2断开时，灯泡L1和L2两端的电压分别是多少？
（3）当开关S1和 S3闭合，S2断开时，若电流表A的示数为 ，电流表A1的示数如图乙，则通过L1和L2的电流分别是多少？
5、如图甲所的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：
（1）通过灯泡L1、L2的电流分别是多少？
（2）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
（3）如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端的电压分别为是多少？
四、实验探究（1小题，每小题10分，共计10分）
1、小芸同学想了解当滑动变阻器与定值电阻R并联时，调节滑片，定值电阻R两端的电压及电路中的电流怎样改变。
（1）实验电路图如图甲所示，请在图乙中连接对应的实物图；
（2）此电路不允许滑动变阻器滑片滑到最左端，原因是　 　。
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】A．S1未闭合时，蜂鸣器会一直在响，A不符合题意；
B．开关S1闭合时，蜂鸣器被短路，不可能响起，B不符合题意；
C．蜂鸣器被S2短路，S1闭合时，蜂鸣器不可能响起，C不符合题意；
D．开关S1闭合时蜂鸣器响起，开关S2断开后蜂鸣器停止发声，D符合题意。
故答案为：D。
【分析】由题意可知，当车的支架支起时蜂鸣器响起，说明S2、S1、电源、蜂鸣器组成的电路通路；当车上好锁抽出钥匙后蜂鸣器停止发声，说明S2、S1、电源、蜂鸣器组成的电路断路，据此逐个分析每个选项。
2、【答案】C
【解析】【解答】因为甲、乙、丙3位资料员必须同时用各自的钥匙（开关S1、S2、S3表示3位资料员各自的钥匙）使灯亮才能进入保密室，说明三个资料员是相互联系的，不能独立工作，所以开关S1、S2、S3和灯泡串联，ABD不符合题意，C符合题意。
故答案为：C。
【分析】根据题意得出三个开关连接的方式和灯泡的位置，判断即可。
3、【答案】B
【解析】【解答】A．若只将B、C接入电路，滑片右边的电阻丝接入电路，顺时针旋转滑片，电阻丝连入申路的长度发生变短，电阻变小，电路的电流变大，灯泡的亮度变亮，A正确，不符合题意；
B．若只将A、C接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，B错误，符合题意；
C．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，C正确，不符合题意；
D．将A、B接入电路，若只将电阻丝做得更细些，电阻丝的电阻变大，以相同速度顺时针旋转滑片，滑动变阻器接入电路中的电阻变化较大，根据欧姆定律可知，电路中的电流变化较大，灯泡亮度变化更明显，D正确，不符合题意。
故答案为：B。
【分析】电位器的实质是滑动变阻器，串联在电路中，靠通过改变接入电路中电阻丝的长度来改变电路的电流，从而改变灯泡亮度。
4、【答案】A
【解析】【解答】AB．闭合开关S后，小灯泡L1、L2为串联，通过的电流相等，A符合题意，B不符合题意；
C．小灯泡L1、L2为串联，通过的电流相等，两灯电阻不同时，电压不相等，C不符合题意；
D．串联电路各部分电压之和等于电源电压，D不符合题意。
故答案为：A。
【分析】两个灯泡串联，电流相同，分得的电压与电阻成正比；两个灯泡并联，电压相同，分得的电流与电阻成反比。
5、【答案】A
【解析】【解答】根据题意所示，闭合开关S1,接通供水电机取水,闭合开S2,也可以接通供水电机取水,闭合开关S3灯泡亮。说明开关S1和S2都可以控制供水电机。所以这两个开关是并联的。只有S3可以控制灯泡,所以S3和灯泡在一条支路上。
故答案为：A
【分析】当两个开关可以同时控制一个用电器，说明这两个开关并联。
6、【答案】C
【解析】【解答】导体电阻是导体自身的一种性质，和导体的材料、长度、横截面积、温度有关，和加在导体上的电压、通过导体的电流无关，C符合题意，AB不符合题意；绝缘体的导电能力差，说明电阻极大，D不符合题意；
故答案为：C.
【分析】导体电阻是导体自身的一种性质，和导体的材料、长度、横截面积、温度有关，和电压、电流无关。
7、【答案】B
【解析】【解答】A．实验时干电池的正极与另一个干电池的负极相连，A不符合题意；
BD．铝箔纸是导体，它相当于导线，用它把电源正负极连接，发生了短路，造成电流过大，会产生过多的热量，所以该实验反映了短路带来的危害，B符合题意、D不符合题意；
C．普通纸是绝缘体，所以此实验普通纸代替铝箔纸不能燃烧，C不符合题意。
故答案为：B。
【分析】铝箔纸是导体，它相当于导线，用它把电源正负极连接，发生了短路，造成电流过大，会产生过多的热量。
8、【答案】C
【解析】【解答】A．玻璃棒带正电荷是因为玻璃棒束缚电子的本领比较弱，失去电子，A不符合题意；
B．玻璃棒不容易导电，摩擦前、后玻璃棒都是绝缘体，B不符合题意；
C．玻璃棒B远离玻璃棒A，实验现象说明同种电荷相互排斥，C符合题意；
D．利用不带电验电器可以检验玻璃棒是否带电，但不能检验玻璃棒所带电荷的电性，D不符合题意。
故答案为：C.
【分析】摩擦起电实质是电子的转移，得到电子带负电，失去电子带正电。
同种电荷相互排斥；验电器可以检验物体是否带电，但不能检验物体带哪种电荷。
9、【答案】C
【解析】【解答】若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭，说明开关S1与指示灯并联，电阻R是保护电路的，故R需要接在干路上，保证开关闭合后，电路不会发生短路，
故答案为：C。
【分析】开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭；结合题目给出的电路的要求，结合选项设计电路即可。
10、【答案】C
【解析】【解答】A．电流表与灯泡串联连接，则电流表接线正确，A不符合题意；
B．电压表与灯泡并联，因此电压表接线正确，B不符合题意；
C．滑动变阻器没有按照“一上一下”的原则进行接线，则滑动变阻器接线错误，C符合题意；
D．开关与灯泡串联，则开关接线正确，D不符合题意。
故答案为：C。
【分析】滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱即可。
二、填空题
1、【答案】3；不能
【解析】【解答】如图所示，用两节新干电池作电源，即电源电压是3V。
若开关闭合，电压表串联在电路中，由于电压表电阻太大，电路近似为断路，故此时灯泡不会发光，但电压表相当于测量电源电压，所以此时电压表的示数是3V。
【分析】一节电池的电压是1.5V；电压表串联在电路中测量电源电压。
2、【答案】L1、L2；并
【解析】【解答】读图可知，当S1，S2都闭合时，电流有两条路径，分别流经灯L1和灯L2，灯L2被开关S2短路，因此，能发光的灯泡是L1、L2，它们是并联。
【分析】闭合不同的开关，电流流动回路不同，结合电流的流向判断电阻的串并联关系即可。
3、【答案】不一定；正；失去
【解析】【解答】带电体除了吸引带有异种电荷的物体外，还可以吸引不带电的物体，所以不能判定物体是否带电。
丝绸摩擦过的玻璃棒带正电，吸管被排斥，这说明：吸管带的应该是与玻璃棒相同的电荷，故带电吸管带正电；吸管带正电是因为失去电子。
【分析】带电体除了吸引带有异种电荷的物体外，还可以吸引不带电的物体。
4、【答案】9.00dm；2.8V；1.2×103kg/m3
【解析】【解答】解：①由图甲知：刻度尺上1dm之间有10个小格，所以一个小格代表1cm，即刻度尺的分度值为1cm；A点与10.00dm对齐，C点与1.00dm对齐，所以小车从A运动到C所通过的路程为s＝10.00dm﹣1.00dm＝9.00dm；②一节干电池的电压为1.5V，两节干电池串联时电压电压为3V左右，因此用电压表选择的量程是0～3V，由指针位置可知，电压表示数为2.8V；③由图丙可知，液面与密度计1.2相平，故密度计的示数为1.2g/cm3＝1.2×103kg/m3。
故答案为：9.00dm；2.8V；1.2×103kg/m3
【分析】测量物体的长度需要用刻度尺来测量，刻度尺读数时需要估读到分度值的后一位；结合电压表选择的量程和分度值，根据指针读数即可。
5、【答案】7；162
【解析】【解答】对于插入式电阻箱，A、B两个接线柱之间的电阻值是 电阻箱的读数为
【分析】串联入电路中的电阻的和，计算总电阻；根据电阻箱计数位上对应的数字计算电阻。
三、计算题
1、【答案】解：由图知，L1与L2并联，A1表测L1和L2的总电流，A2表测L2的电流，而A1、A2表指针偏转相同，则A1表用的是3A量程，A2表用的是0.6A量程。
那么：I=1.5A，I2=0.3A，所以L2的电流为I2=0.3A，
L1的电流为I1=I-I2=1.5A-0.3A=1.2A
【解析】【分析】根据电路图，电流表所在位置不同，选择不同的量程，结合指针位置读数，利用并联电路中总电流等于各用电器电流之和计算支路电路。
2、【答案】（1）解：由图知，当开关S接到a时，两灯泡串联，电源电压U=9V
（2）解：当开关接到b时，两灯泡仍串联，灯L2两端的电压U2=4V
（3）解：灯L1两端的电压U1=U-U2=9V-4V=5V
【解析】【分析】（1）当电压表和电源两极连接时，电压表的示数就是电源电压；
（2）电压表和用电器并联时，电压表的示数就是用电器的电压；
（3）在串联电路中，各用电器的电压之和等于电源电压。
3、【答案】（1）解：电压表内阻比较大，相当于断路，电流表内阻小，相当于短路，故首先去掉电压表，判断串并联，去掉两电压表后是两灯泡串联，根据串联电路电流处处相等，故通过两灯泡的电流为0.2A。
答：故通过两灯泡的电流为0.2A
（2）解：再根据去源法确定电压表所测的电压，电压表V1测L1和L2的总电压，电压表V2测L1的电压，在串联电路中，总电压等于各用电器电压之和，故灯泡L1的电压为2V，灯泡L1和L2的总电压5V，故灯泡L2的电压为
答：灯泡L1、L2两端的电压为2V和3V。
【解析】【分析】（1）在串联电路中，电流处处相等；（2）在串联电路中，总电压等于各用电器电压之和。
4、【答案】（1）解：如图电路，只闭合 S2 时，两灯泡串联，电流表测电路中的电流；
因为串联电路中各处的电流相等，所以通过两灯泡L1和L2的电流均为 0.44A
（2）解： 当闭合S1和 S3时，两灯泡并联，因为并联电路中各支路两端的电压相等，所以灯泡L1和L2两端的电压相等，都等于电源电压，
即：U=U1=U2=3V
（3）解：当闭合S1和 S3 时，两灯泡并联，电流表A测干路电流，电流表 A1测L1支路电流，
由于并联电路干路中电流等于各支路中电流之和，电流表A的示数为 0.58A ，所以电流表 A1 量程为 ，分度值为 ，示数为 ，
即通过 L1 的电流为 ；
则通过 L2 的电流为：
【解析】【分析】（1）在串联电路中，电流处处相等；（2）并联电路中各支路的电压等于电源电压；（3）根据电流表选择不同量程和指针位置测量电流；结合并联电路电流规律计算电流大小。
5、【答案】（1）解：由图可知：L1、L2并联，A1测干路电流，A2测通过灯L2电流，则干路电流I=1.5A，通过灯L2电流为I2=0.48A。通过灯L1电流为
答：通过灯泡L1、L2的电流分别是0.48A、1.02A；
（2）解：由于并联电路中，各支路互不影响，并且干路电流等于各支路电流之和，因此电流表A2的示数不变，还是0.48A。若在工作过程中L1灯丝突然烧断，A1也测通过L2的电流，还是0.48A。
答：若灯泡L1的灯丝烧断，电流表A1、A2的示数均为0.48A
（3）解：因为电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数应该比电压表V2的示数大，但是两个电压表的指针均为图乙所示，故电压表V1选的是大量程，读数应为6V；电压表V2选的是大量程，读数应为1.2V。根据串联电路的电压关系知，R1两端电压为
答：电阻 和 两端的电压分别为4.8V、1.2V。
【解析】【分析】（1）根据电流表的量程和指针位置，测量电流；结合并联电路电流规律，计算支路电流；
（2）支路发生断路时，干路电流和另一支路电流相等；
（3）在串联电路中，总电压等于各用电器电压和；结合电压表的位置判断量程，结合指针位置，测量电压。
四、实验探究
1、【答案】（1）
（2）电流表内阻很小，相当于导线，直接接触到电源的两极，一面短路，损坏电源和电流表
【解析】【解答】(1)根据题意，电流表A2测量干路中电流，电流表A1测量定值电阻所在支路电流，电压表测量定值电阻两端电压，根据电路图连接实物图，如图所示：
。(2)若滑动变阻器接入电路的阻值为零，相当于电流表A2直接接触到电源的两极，会损坏电源和电流表。
【分析】（1）根据电路图连接实物图；电压表、电流表要正入负出；（2）滑片电阻越小，电流越大。
