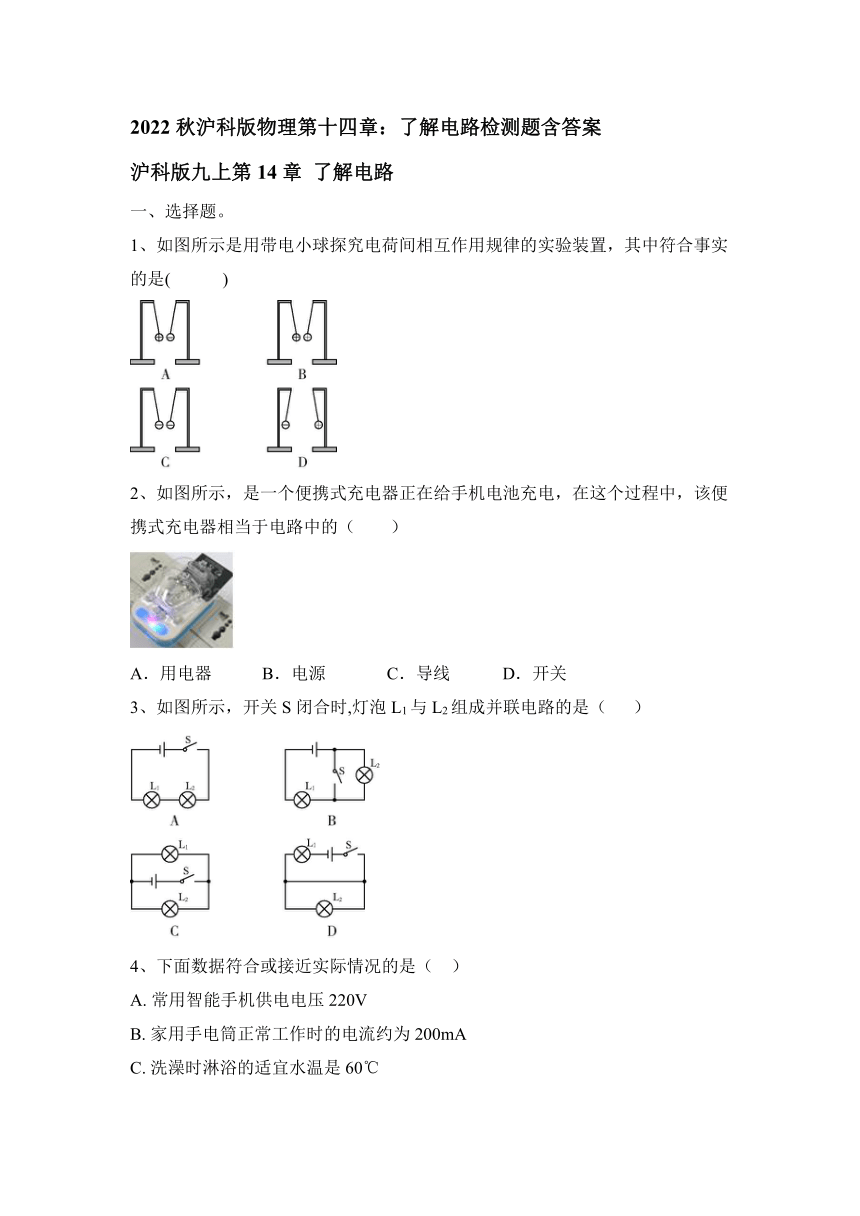

沪科版物理第十四章：了解电路检测题（含答案）

2022秋沪科版物理第十四章：了解电路检测题含答案
沪科版九上第14章 了解电路
一、选择题。

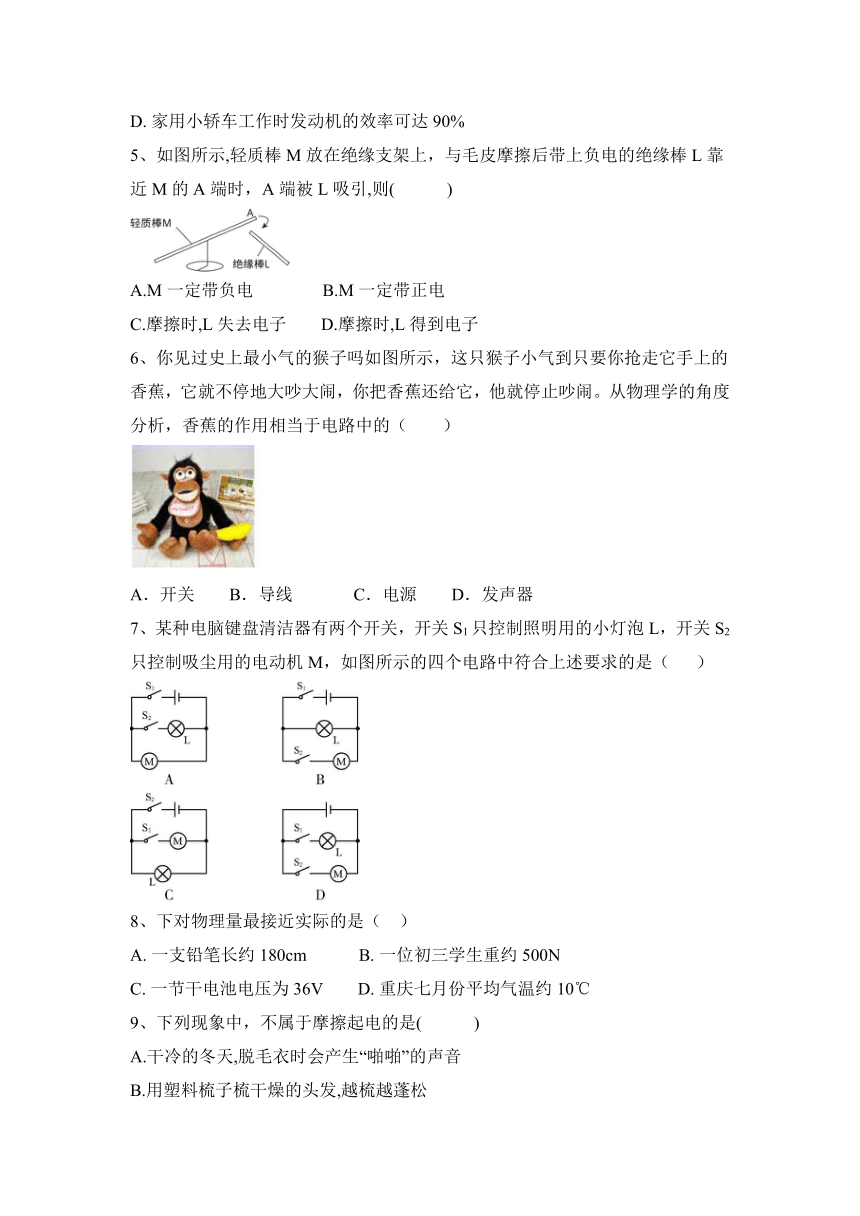

1、如图所示是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是( )
2、如图所示，是一个便携式充电器正在给手机电池充电，在这个过程中，该便携式充电器相当于电路中的（　　）
A．用电器 B．电源 C．导线 D．开关
3、如图所示，开关S闭合时,灯泡L1与L2组成并联电路的是（ ）
4、下面数据符合或接近实际情况的是（ ）
A. 常用智能手机供电电压220V
B. 家用手电筒正常工作时的电流约为200mA
C. 洗澡时淋浴的适宜水温是60℃
D. 家用小轿车工作时发动机的效率可达90%
5、如图所示,轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引,则( )
A.M一定带负电 B.M一定带正电
C.摩擦时,L失去电子 D.摩擦时,L得到电子
6、你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度分析，香蕉的作用相当于电路中的（　　）
A．开关 B．导线 C．电源 D．发声器
7、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中符合上述要求的是（ ）
8、下对物理量最接近实际的是（ ）
A. 一支铅笔长约180cm B. 一位初三学生重约500N
C. 一节干电池电压为36V D. 重庆七月份平均气温约10℃
9、下列现象中，不属于摩擦起电的是( )
A.干冷的冬天,脱毛衣时会产生“啪啪”的声音
B.用塑料梳子梳干燥的头发,越梳越蓬松

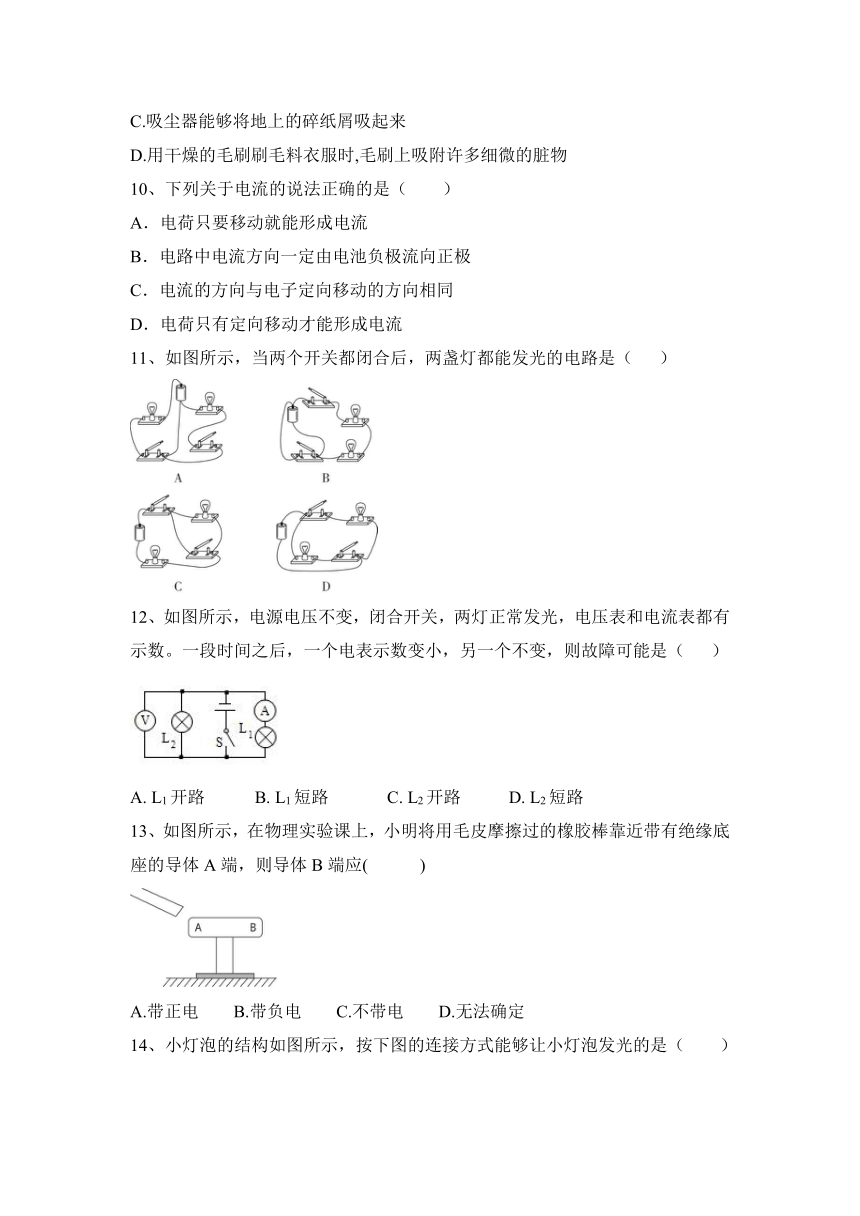

C.吸尘器能够将地上的碎纸屑吸起来
D.用干燥的毛刷刷毛料衣服时,毛刷上吸附许多细微的脏物
10、下列关于电流的说法正确的是（　　）
A．电荷只要移动就能形成电流
B．电路中电流方向一定由电池负极流向正极
C．电流的方向与电子定向移动的方向相同
D．电荷只有定向移动才能形成电流
11、如图所示，当两个开关都闭合后，两盏灯都能发光的电路是（ ）
12、如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（ ）
A. L1开路 B. L1短路 C. L2开路 D. L2短路
13、如图所示，在物理实验课上，小明将用毛皮摩擦过的橡胶棒靠近带有绝缘底座的导体A端，则导体B端应( )
A.带正电 B.带负电 C.不带电 D.无法确定

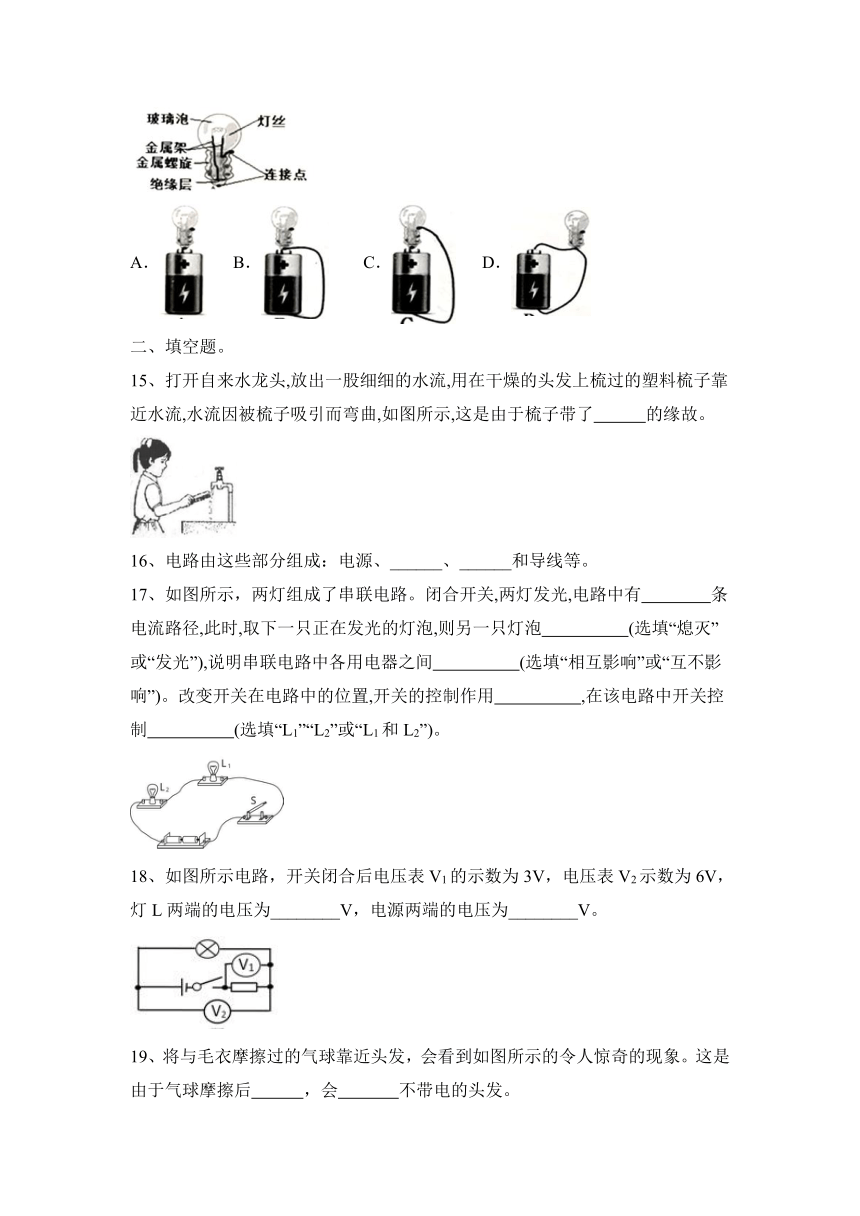

14、小灯泡的结构如图所示，按下图的连接方式能够让小灯泡发光的是（　　）
A． B． C． D．
二、填空题。
15、打开自来水龙头,放出一股细细的水流,用在干燥的头发上梳过的塑料梳子靠近水流,水流因被梳子吸引而弯曲,如图所示,这是由于梳子带了　 　的缘故。
16、电路由这些部分组成：电源、______、______和导线等。
17、如图所示，两灯组成了串联电路。闭合开关,两灯发光,电路中有　 　条电流路径,此时,取下一只正在发光的灯泡,则另一只灯泡　　 　(选填“熄灭”或“发光”),说明串联电路中各用电器之间　　 　(选填“相互影响”或“互不影响”)。改变开关在电路中的位置,开关的控制作用　　 　,在该电路中开关控制　　 　(选填“L1”“L2”或“L1和L2”)。
18、如图所示电路，开关闭合后电压表V1的示数为3V，电压表V2示数为6V，灯L两端的电压为________V，电源两端的电压为________V。
19、将与毛衣摩擦过的气球靠近头发，会看到如图所示的令人惊奇的现象。这是由于气球摩擦后　 　，会　 　不带电的头发。

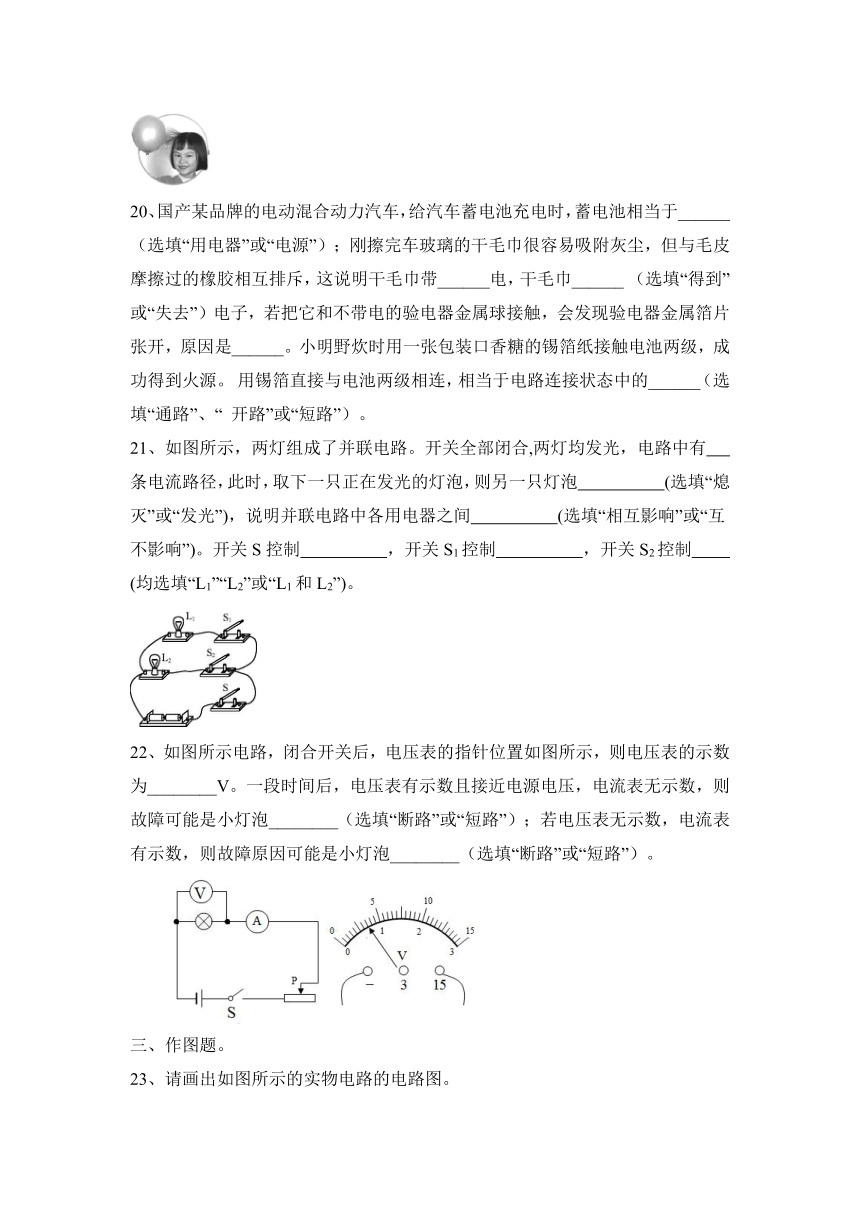

20、国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于______（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带______电，干毛巾______ （选填“得到”或“失去”）电子，若把它和不带电的验电器金属球接触，会发现验电器金属箔片张开，原因是______。小明野炊时用一张包装口香糖的锡箔纸接触电池两级，成功得到火源。 用锡箔直接与电池两级相连，相当于电路连接状态中的______（选填“通路”、“ 开路”或“短路”）。
21、如图所示，两灯组成了并联电路。开关全部闭合,两灯均发光，电路中有　　 　条电流路径，此时，取下一只正在发光的灯泡，则另一只灯泡　　 　(选填“熄灭”或“发光”)，说明并联电路中各用电器之间　　 　(选填“相互影响”或“互不影响”)。开关S控制　　 　，开关S1控制　　 　，开关S2控制　　 　(均选填“L1”“L2”或“L1和L2”)。
22、如图所示电路，闭合开关后，电压表的指针位置如图所示，则电压表的示数为________V。一段时间后，电压表有示数且接近电源电压，电流表无示数，则故障可能是小灯泡________（选填“断路”或“短路”）；若电压表无示数，电流表有示数，则故障原因可能是小灯泡________（选填“断路”或“短路”）。
三、作图题。
23、请画出如图所示的实物电路的电路图。
四、实验题。
24、如图是小曾小组在“连接串联电路”实验中的实验电路图。
（1）在连接电路时，开关应该处于________状态，连接此电路时，至少需要________根导线。
（2）连接好电路后闭合开关 S，小慧发现 Ll、L2 两只灯泡都不亮，她用手按一下灯泡 Ll ， Ll、L2 仍然都不亮，按一下灯泡 L2 ， 两灯都亮，松开手两灯又不亮，则故障可能是______
A.L1 灯丝断了 B.L2 灯丝断了 C.L1 短路 D.L2 与灯座接触不良
（3）在老师闭合开关的时候，细心的小华观察到灯 L1 比 L2 亮些。她认为这是因为 L1 比 L2 更靠近电源正极的缘故。在不增加其它器材的条件下，能证实小华的判断是否正确的做法是断开开关，将两灯位置________，闭合开关后观察 L1、L2 的亮度关系。
（4）实验结束后，断开开关，然后先拆除________(选填“电源”或“开关”)两端导线后，再拆除其它导线，并整理好。如图是小红小组“连接并联电路”的实验中的电路图。
（5）若只让灯 L1 发光，则应闭合开关________；若 L2 也要发光，还应该闭合________。
（6）她将所有开关闭合，发现 S1 支路的灯不亮，S2 支路的灯发光。于是她断开所有开关，交换两灯位置后，再闭合所有开关，发现仍然是 S1 支路的灯不亮，S2 支路的灯发光。故障的原因可能是______。
A.某个灯泡的灯丝断路 B.干路上某根导线断路
C.S1 支路某根导线断路 D.S2 支路某根导线断路
（7）她排除故障后，继续进行实验。为了探究开关 S1 的作用，在观察灯泡发光情况时，她应该______。
A.同时观察两个支路上的灯泡
B.只观察 S1 所在支路上的灯泡
C.只观察 S2 所在支路上的灯泡
2022秋沪科版物理第十四章：了解电路检测题含答案
沪科版九上第14章 了解电路
一、选择题。
1、如图所示是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是( )
【答案】A
2、如图所示，是一个便携式充电器正在给手机电池充电，在这个过程中，该便携式充电器相当于电路中的（　　）
A．用电器 B．电源 C．导线 D．开关
【答案】B
3、如图所示，开关S闭合时,灯泡L1与L2组成并联电路的是（ ）
【答案】C
4、下面数据符合或接近实际情况的是（ ）
A. 常用智能手机供电电压220V
B. 家用手电筒正常工作时的电流约为200mA
C. 洗澡时淋浴的适宜水温是60℃
D. 家用小轿车工作时发动机的效率可达90%
【答案】B
5、如图所示,轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引,则( )
A.M一定带负电 B.M一定带正电
C.摩擦时,L失去电子 D.摩擦时,L得到电子
【答案】D
6、你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度分析，香蕉的作用相当于电路中的（　　）
A．开关 B．导线 C．电源 D．发声器
【答案】A
7、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中符合上述要求的是（ ）
【答案】D
8、下对物理量最接近实际的是（ ）
A. 一支铅笔长约180cm B. 一位初三学生重约500N
C. 一节干电池电压为36V D. 重庆七月份平均气温约10℃
【答案】B
9、下列现象中，不属于摩擦起电的是( )
A.干冷的冬天,脱毛衣时会产生“啪啪”的声音
B.用塑料梳子梳干燥的头发,越梳越蓬松
C.吸尘器能够将地上的碎纸屑吸起来
D.用干燥的毛刷刷毛料衣服时,毛刷上吸附许多细微的脏物
【答案】C
10、下列关于电流的说法正确的是（　　）
A．电荷只要移动就能形成电流
B．电路中电流方向一定由电池负极流向正极
C．电流的方向与电子定向移动的方向相同
D．电荷只有定向移动才能形成电流
【答案】D
11、如图所示，当两个开关都闭合后，两盏灯都能发光的电路是（ ）
【答案】D
12、如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（ ）
A. L1开路 B. L1短路 C. L2开路 D. L2短路
【答案】A
13、如图所示，在物理实验课上，小明将用毛皮摩擦过的橡胶棒靠近带有绝缘底座的导体A端，则导体B端应( )
A.带正电 B.带负电 C.不带电 D.无法确定
【答案】B
14、小灯泡的结构如图所示，按下图的连接方式能够让小灯泡发光的是（　　）
A． B． C． D．
【答案】C
二、填空题。
15、打开自来水龙头,放出一股细细的水流,用在干燥的头发上梳过的塑料梳子靠近水流,水流因被梳子吸引而弯曲,如图所示,这是由于梳子带了　 　的缘故。
【答案】电(荷)
16、电路由这些部分组成：电源、______、______和导线等。
【答案】开关 用电器
17、如图所示，两灯组成了串联电路。闭合开关,两灯发光,电路中有　 　条电流路径,此时,取下一只正在发光的灯泡,则另一只灯泡　　 　(选填“熄灭”或“发光”),说明串联电路中各用电器之间　　 　(选填“相互影响”或“互不影响”)。改变开关在电路中的位置,开关的控制作用　　 　,在该电路中开关控制　　 　(选填“L1”“L2”或“L1和L2”)。
【答案】一 熄灭 相互影响 不变 L1和L2
18、如图所示电路，开关闭合后电压表V1的示数为3V，电压表V2示数为6V，灯L两端的电压为________V，电源两端的电压为________V。
【答案】6；9
19、将与毛衣摩擦过的气球靠近头发，会看到如图所示的令人惊奇的现象。这是由于气球摩擦后　 　，会　 　不带电的头发。
【答案】带电 吸引
20、国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于______（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带______电，干毛巾______ （选填“得到”或“失去”）电子，若把它和不带电的验电器金属球接触，会发现验电器金属箔片张开，原因是______。小明野炊时用一张包装口香糖的锡箔纸接触电池两级，成功得到火源。 用锡箔直接与电池两级相连，相当于电路连接状态中的______（选填“通路”、“ 开路”或“短路”）。
【答案】用电器 负 得到 同种电荷相互排斥 短路
21、如图所示，两灯组成了并联电路。开关全部闭合,两灯均发光，电路中有　　 　条电流路径，此时，取下一只正在发光的灯泡，则另一只灯泡　　 　(选填“熄灭”或“发光”)，说明并联电路中各用电器之间　　 　(选填“相互影响”或“互不影响”)。开关S控制　　 　，开关S1控制　　 　，开关S2控制　　 　(均选填“L1”“L2”或“L1和L2”)。
【答案】两 发光 互不影响 L1和L2 L1 L2
22、如图所示电路，闭合开关后，电压表的指针位置如图所示，则电压表的示数为________V。一段时间后，电压表有示数且接近电源电压，电流表无示数，则故障可能是小灯泡________（选填“断路”或“短路”）；若电压表无示数，电流表有示数，则故障原因可能是小灯泡________（选填“断路”或“短路”）。
【答案】3.5；断路；短路
三、作图题。
23、请画出如图所示的实物电路的电路图。
【答案】如图所示：
四、实验题。
24、如图是小曾小组在“连接串联电路”实验中的实验电路图。
（1）在连接电路时，开关应该处于________状态，连接此电路时，至少需要________根导线。
（2）连接好电路后闭合开关 S，小慧发现 Ll、L2 两只灯泡都不亮，她用手按一下灯泡 Ll ， Ll、L2 仍然都不亮，按一下灯泡 L2 ， 两灯都亮，松开手两灯又不亮，则故障可能是______
A.L1 灯丝断了 B.L2 灯丝断了 C.L1 短路 D.L2 与灯座接触不良
（3）在老师闭合开关的时候，细心的小华观察到灯 L1 比 L2 亮些。她认为这是因为 L1 比 L2 更靠近电源正极的缘故。在不增加其它器材的条件下，能证实小华的判断是否正确的做法是断开开关，将两灯位置________，闭合开关后观察 L1、L2 的亮度关系。
（4）实验结束后，断开开关，然后先拆除________(选填“电源”或“开关”)两端导线后，再拆除其它导线，并整理好。如图是小红小组“连接并联电路”的实验中的电路图。
（5）若只让灯 L1 发光，则应闭合开关________；若 L2 也要发光，还应该闭合________。
（6）她将所有开关闭合，发现 S1 支路的灯不亮，S2 支路的灯发光。于是她断开所有开关，交换两灯位置后，再闭合所有开关，发现仍然是 S1 支路的灯不亮，S2 支路的灯发光。故障的原因可能是______。
A.某个灯泡的灯丝断路 B.干路上某根导线断路
C.S1 支路某根导线断路 D.S2 支路某根导线断路
（7）她排除故障后，继续进行实验。为了探究开关 S1 的作用，在观察灯泡发光情况时，她应该______。
A.同时观察两个支路上的灯泡
B.只观察 S1 所在支路上的灯泡
C.只观察 S2 所在支路上的灯泡
【答案】（1）断开；4 （2）D （3）互换
（4）电源 （5）S1；S2 （6）C （7）A
