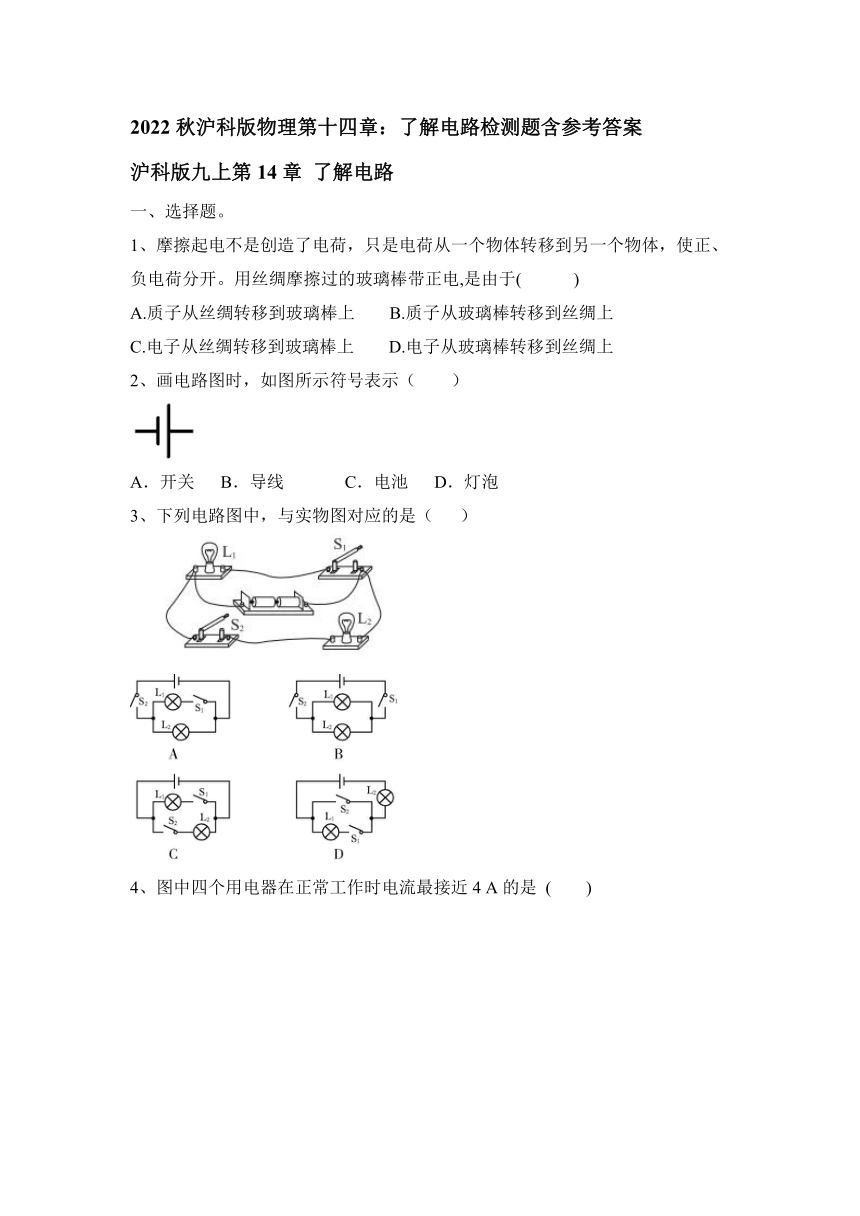

2022秋沪科版物理第十四章：了解电路检测题含参考答案

2022秋沪科版物理第十四章：了解电路检测题含参考答案
沪科版九上第14章 了解电路
一、选择题。
1、摩擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开。用丝绸摩擦过的玻璃棒带正电,是由于( )
A.质子从丝绸转移到玻璃棒上 B.质子从玻璃棒转移到丝绸上
C.电子从丝绸转移到玻璃棒上 D.电子从玻璃棒转移到丝绸上
2、画电路图时，如图所示符号表示（　　）
A．开关 B．导线 C．电池 D．灯泡
3、下列电路图中，与实物图对应的是（ ）
4、图中四个用电器在正常工作时电流最接近4 A的是 (　　)

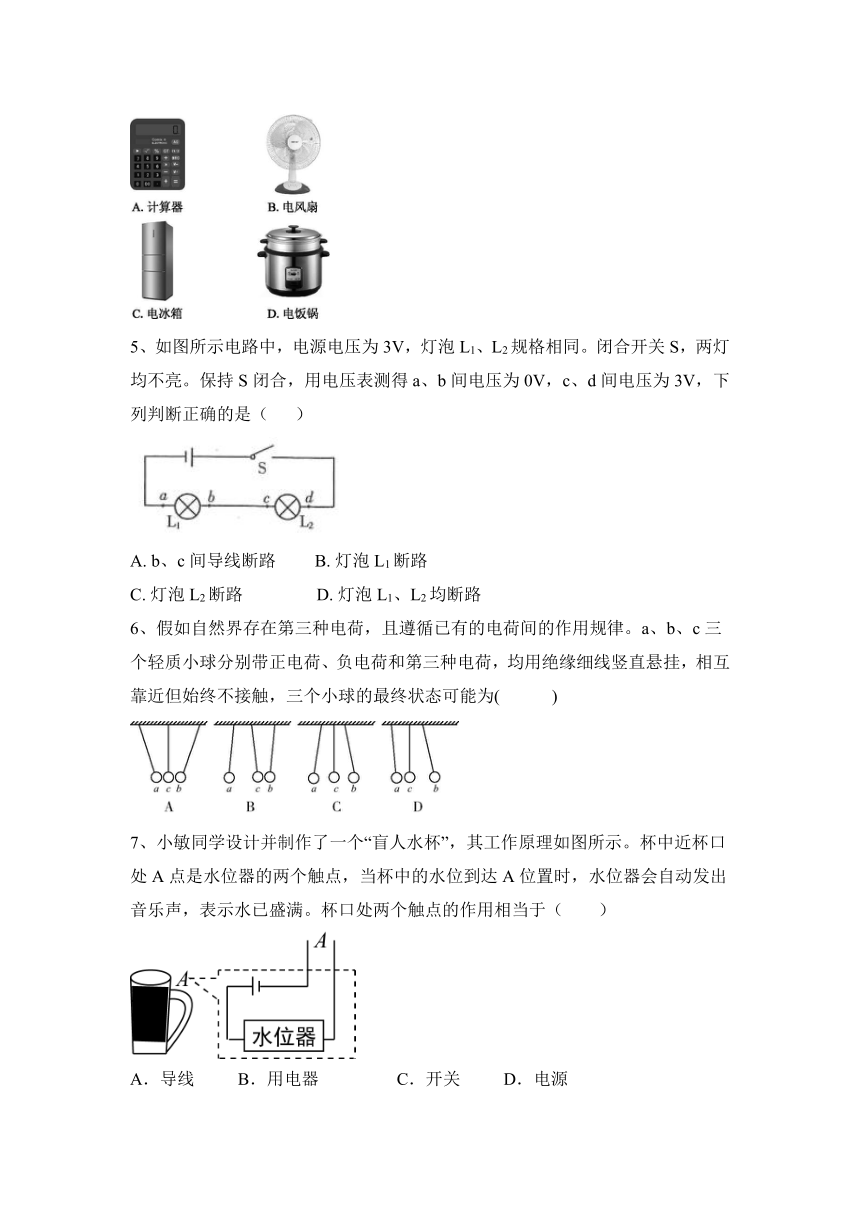

5、如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。闭合开关S，两灯均不亮。保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（ ）
A. b、c间导线断路 B. 灯泡L1断路
C. 灯泡L2断路 D. 灯泡L1、L2均断路
6、假如自然界存在第三种电荷，且遵循已有的电荷间的作用规律。a、b、c三个轻质小球分别带正电荷、负电荷和第三种电荷，均用绝缘细线竖直悬挂，相互靠近但始终不接触，三个小球的最终状态可能为( )
7、小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满。杯口处两个触点的作用相当于（　　）
A．导线 B．用电器 C．开关 D．电源

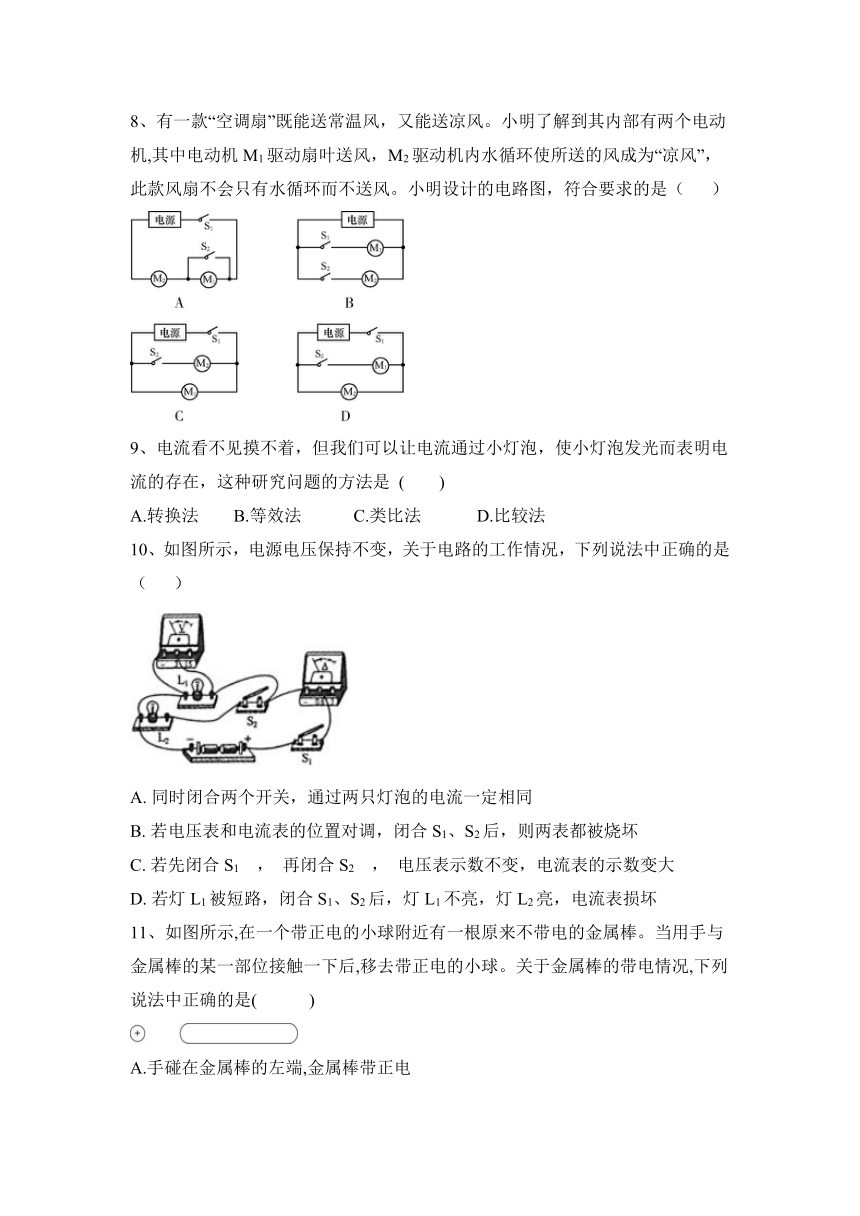

8、有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机,其中电动机M1驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是（ ）
9、电流看不见摸不着，但我们可以让电流通过小灯泡，使小灯泡发光而表明电流的存在，这种研究问题的方法是 (　　)
A.转换法 B.等效法 C.类比法 D.比较法
10、如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（ ）
A. 同时闭合两个开关，通过两只灯泡的电流一定相同
B. 若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏
C. 若先闭合S1 ， 再闭合S2 ， 电压表示数不变，电流表的示数变大
D. 若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
11、如图所示,在一个带正电的小球附近有一根原来不带电的金属棒。当用手与金属棒的某一部位接触一下后,移去带正电的小球。关于金属棒的带电情况,下列说法中正确的是( )
A.手碰在金属棒的左端,金属棒带正电
B.手碰在金属棒的中间,金属棒不带电
C.手碰在金属棒的右端,金属棒带负电
D.手碰在金属棒的任何部位,金属棒总是不带电

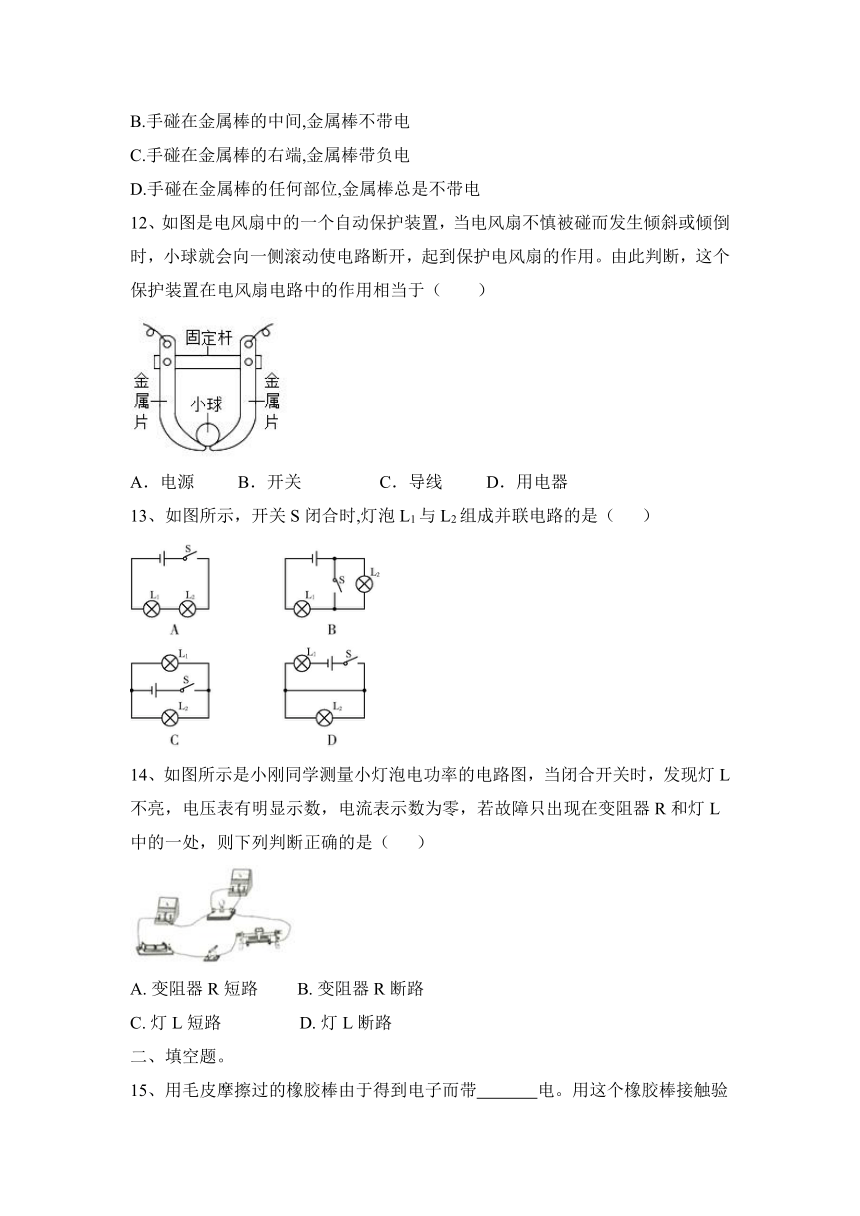

12、如图是电风扇中的一个自动保护装置，当电风扇不慎被碰而发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电风扇的作用。由此判断，这个保护装置在电风扇电路中的作用相当于（　　）
A．电源 B．开关 C．导线 D．用电器
13、如图所示，开关S闭合时,灯泡L1与L2组成并联电路的是（ ）
14、如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（ ）
A. 变阻器R短路 B. 变阻器R断路
C. 灯L短路 D. 灯L断路
二、填空题。

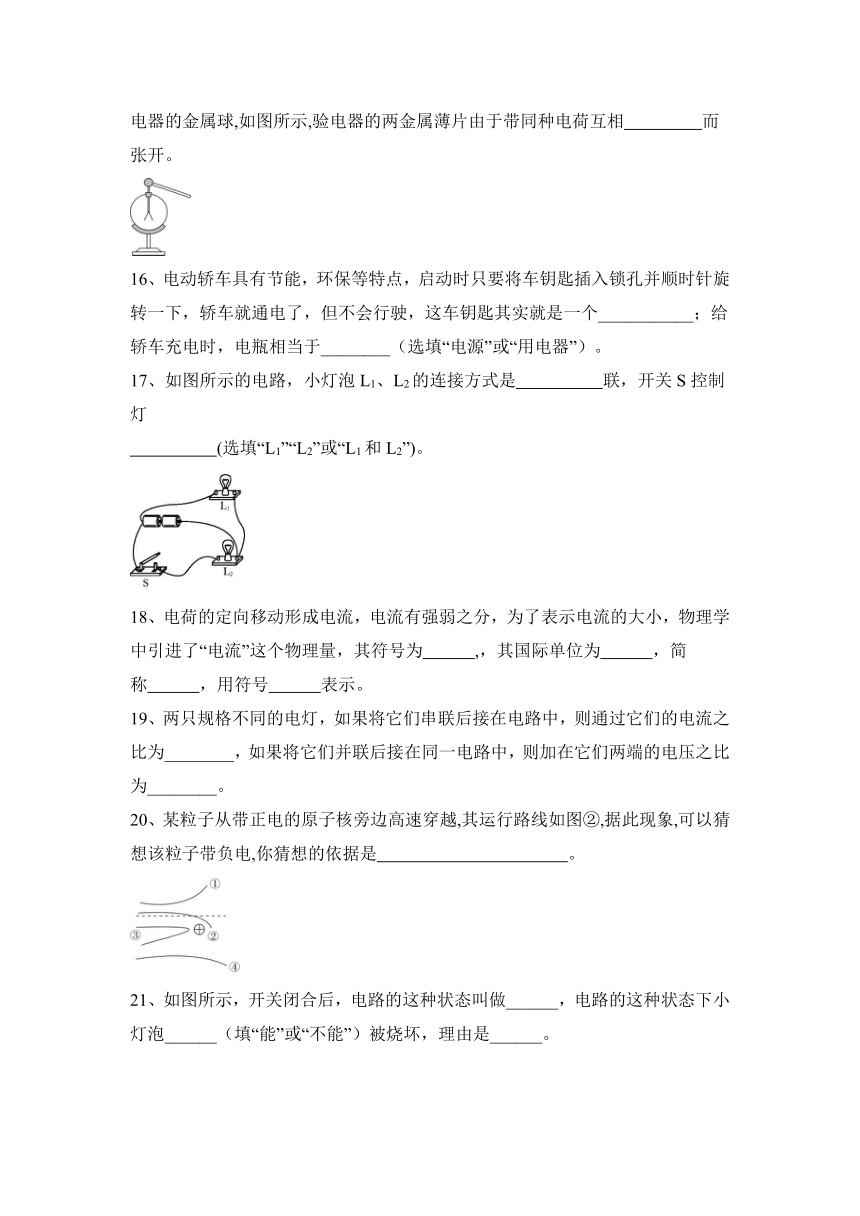

15、用毛皮摩擦过的橡胶棒由于得到电子而带　 　 电。用这个橡胶棒接触验电器的金属球,如图所示,验电器的两金属薄片由于带同种电荷互相　 　 而张开。
16、电动轿车具有节能，环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，但不会行驶，这车钥匙其实就是一个___________；给轿车充电时，电瓶相当于________（选填“电源”或“用电器”）。
17、如图所示的电路，小灯泡L1、L2的连接方式是　　 　联，开关S控制灯
　　 　(选填“L1”“L2”或“L1和L2”)。
18、电荷的定向移动形成电流，电流有强弱之分，为了表示电流的大小，物理学中引进了“电流”这个物理量，其符号为　　　,，其国际单位为　　　，简称　　　，用符号　　　表示。
19、两只规格不同的电灯，如果将它们串联后接在电路中，则通过它们的电流之比为________，如果将它们并联后接在同一电路中，则加在它们两端的电压之比为________。
20、某粒子从带正电的原子核旁边高速穿越,其运行路线如图②,据此现象,可以猜想该粒子带负电,你猜想的依据是　 　。
21、如图所示，开关闭合后，电路的这种状态叫做______，电路的这种状态下小灯泡______（填“能”或“不能”）被烧坏，理由是______。
22、汽车在转弯前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作。这两个转向灯在电路中的连接方式为　　 　联，转向横杆相当于电路中的　　 　。
三、作图题。
23、如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联，开关S在干路上，电流表只测通过L1的电流，导线不能交叉。
四、实验题。
24、小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5V、1.5V。
（1）根据电路图，用笔画线表示导线，把图乙中的实物连接起来；
（2）电路正确连接后，闭合开关，两灯发光，如图丙电压表V1的示数为________，V2的示数为2.8V，L2是否正常发光________
（3）小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，而L2不亮；
①小明认为此时L2烧断，他判断是否正确 ________依据是________；
②小芳认为L2两端电压不够，将图乙中的电池增至三节，闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是________烧断（选填“LED”“L2”）。
2022秋沪科版物理第十四章：了解电路检测题含参考答案
沪科版九上第14章 了解电路
一、选择题。
1、摩擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开。用丝绸摩擦过的玻璃棒带正电,是由于( )
A.质子从丝绸转移到玻璃棒上 B.质子从玻璃棒转移到丝绸上
C.电子从丝绸转移到玻璃棒上 D.电子从玻璃棒转移到丝绸上
【答案】D
2、画电路图时，如图所示符号表示（　　）
A．开关 B．导线 C．电池 D．灯泡
【答案】C
3、下列电路图中，与实物图对应的是（ ）
【答案】C
4、图中四个用电器在正常工作时电流最接近4 A的是 (　　)
【答案】D　
5、如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。闭合开关S，两灯均不亮。保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（ ）
A. b、c间导线断路 B. 灯泡L1断路
C. 灯泡L2断路 D. 灯泡L1、L2均断路
【答案】C
6、假如自然界存在第三种电荷，且遵循已有的电荷间的作用规律。a、b、c三个轻质小球分别带正电荷、负电荷和第三种电荷，均用绝缘细线竖直悬挂，相互靠近但始终不接触，三个小球的最终状态可能为( )
【答案】A
7、小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满。杯口处两个触点的作用相当于（　　）
A．导线 B．用电器 C．开关 D．电源
【答案】C
8、有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机,其中电动机M1驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是（ ）
【答案】C
9、电流看不见摸不着，但我们可以让电流通过小灯泡，使小灯泡发光而表明电流的存在，这种研究问题的方法是 (　　)
A.转换法 B.等效法 C.类比法 D.比较法
【答案】A
10、如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（ ）
A. 同时闭合两个开关，通过两只灯泡的电流一定相同
B. 若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏
C. 若先闭合S1 ， 再闭合S2 ， 电压表示数不变，电流表的示数变大
D. 若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
【答案】C
11、如图所示,在一个带正电的小球附近有一根原来不带电的金属棒。当用手与金属棒的某一部位接触一下后,移去带正电的小球。关于金属棒的带电情况,下列说法中正确的是( )
A.手碰在金属棒的左端,金属棒带正电
B.手碰在金属棒的中间,金属棒不带电
C.手碰在金属棒的右端,金属棒带负电
D.手碰在金属棒的任何部位,金属棒总是不带电
【答案】C
12、如图是电风扇中的一个自动保护装置，当电风扇不慎被碰而发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电风扇的作用。由此判断，这个保护装置在电风扇电路中的作用相当于（　　）
A．电源 B．开关 C．导线 D．用电器
【答案】B
13、如图所示，开关S闭合时,灯泡L1与L2组成并联电路的是（ ）
【答案】C
14、如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（ ）
A. 变阻器R短路 B. 变阻器R断路
C. 灯L短路 D. 灯L断路
【答案】D
二、填空题。
15、用毛皮摩擦过的橡胶棒由于得到电子而带　 　 电。用这个橡胶棒接触验电器的金属球,如图所示,验电器的两金属薄片由于带同种电荷互相　 　 而张开。
【答案】负 排斥
16、电动轿车具有节能，环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，但不会行驶，这车钥匙其实就是一个___________；给轿车充电时，电瓶相当于________（选填“电源”或“用电器”）。
【答案】开关 用电器
17、如图所示的电路，小灯泡L1、L2的连接方式是　　 　联，开关S控制灯
　　 　(选填“L1”“L2”或“L1和L2”)。
【答案】并 L2
18、电荷的定向移动形成电流，电流有强弱之分，为了表示电流的大小，物理学中引进了“电流”这个物理量，其符号为　　　,，其国际单位为　　　，简称　　　，用符号　　　表示。
【答案】I　安培　安　A
19、两只规格不同的电灯，如果将它们串联后接在电路中，则通过它们的电流之比为________，如果将它们并联后接在同一电路中，则加在它们两端的电压之比为________。
【答案】1:1；1:1
20、某粒子从带正电的原子核旁边高速穿越,其运行路线如图②,据此现象,可以猜想该粒子带负电,你猜想的依据是　 　。
【答案】异种电荷相互吸引
21、如图所示，开关闭合后，电路的这种状态叫做______，电路的这种状态下小灯泡______（填“能”或“不能”）被烧坏，理由是______。
【答案】短路 不能 小灯泡中没有电流通过
22、汽车在转弯前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作。这两个转向灯在电路中的连接方式为　　 　联，转向横杆相当于电路中的　　 　。
【答案】并 开关
三、作图题。
23、如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联，开关S在干路上，电流表只测通过L1的电流，导线不能交叉。
【答案】如图所示：
四、实验题。
24、小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5V、1.5V。
（1）根据电路图，用笔画线表示导线，把图乙中的实物连接起来；
（2）电路正确连接后，闭合开关，两灯发光，如图丙电压表V1的示数为________，V2的示数为2.8V，L2是否正常发光________
（3）小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，而L2不亮；
①小明认为此时L2烧断，他判断是否正确 ________依据是________；
②小芳认为L2两端电压不够，将图乙中的电池增至三节，闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是________烧断（选填“LED”“L2”）。
【答案】（1）如图所示：
（2）1.5；否 （3）不正确；L2烧断的情况下，LED灯也不亮；LED
