第十三章 探究简单电路 单元测试B卷 2022-2023学年沪粤版物理九年级无答案

第十三章 探究简单电路 单元测试B卷
一、单选题
1．用塑料梳子梳头发时，头发容易被梳子“粘”起。下列现象中“粘”的原因与其相同的是（ ）
A．两个铅柱底面削平挤压后能“粘”在一起
B．干燥的天气里，化纤布料的衣服容易“粘”在身上
C．用湿手拿冰冻的东西，手被粘住了
D．用硬纸片盖住装满水的玻璃杯并倒置，纸片“粘”在杯口
2．下列有关电流表的使用，不正确的是（ ）
A．电流表并联在被测电路中
B．电流表串联在被测电路中
C．被测电流不超过电流表的量程
D．电流从电流表“＋”接线柱流入，“－”接线柱流出
3．普通笔记本电脑的电池电压最接近（　　）
A．220V B．110V C．20V D．380V

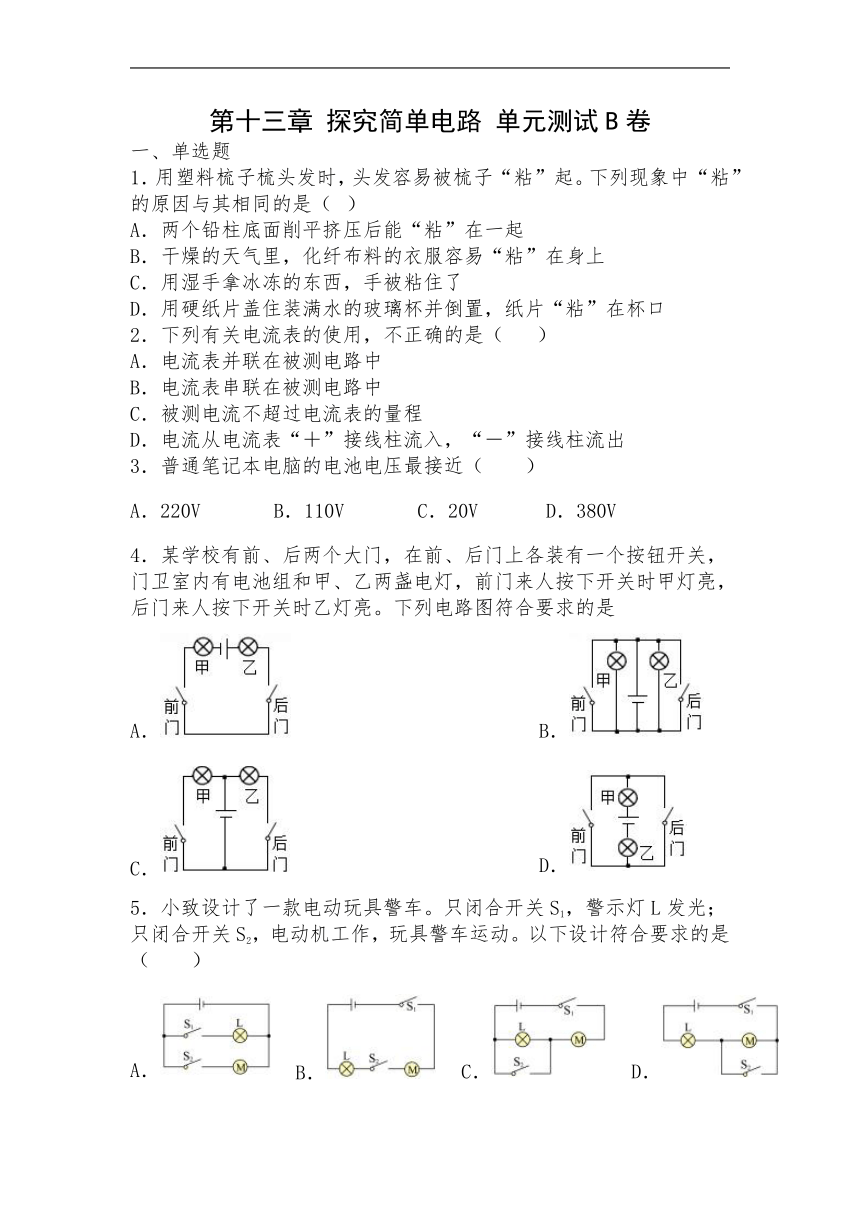

4．某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是
A． B．
C． D．
5．小致设计了一款电动玩具警车。只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动。以下设计符合要求的是（　　）
A． B． C． D．

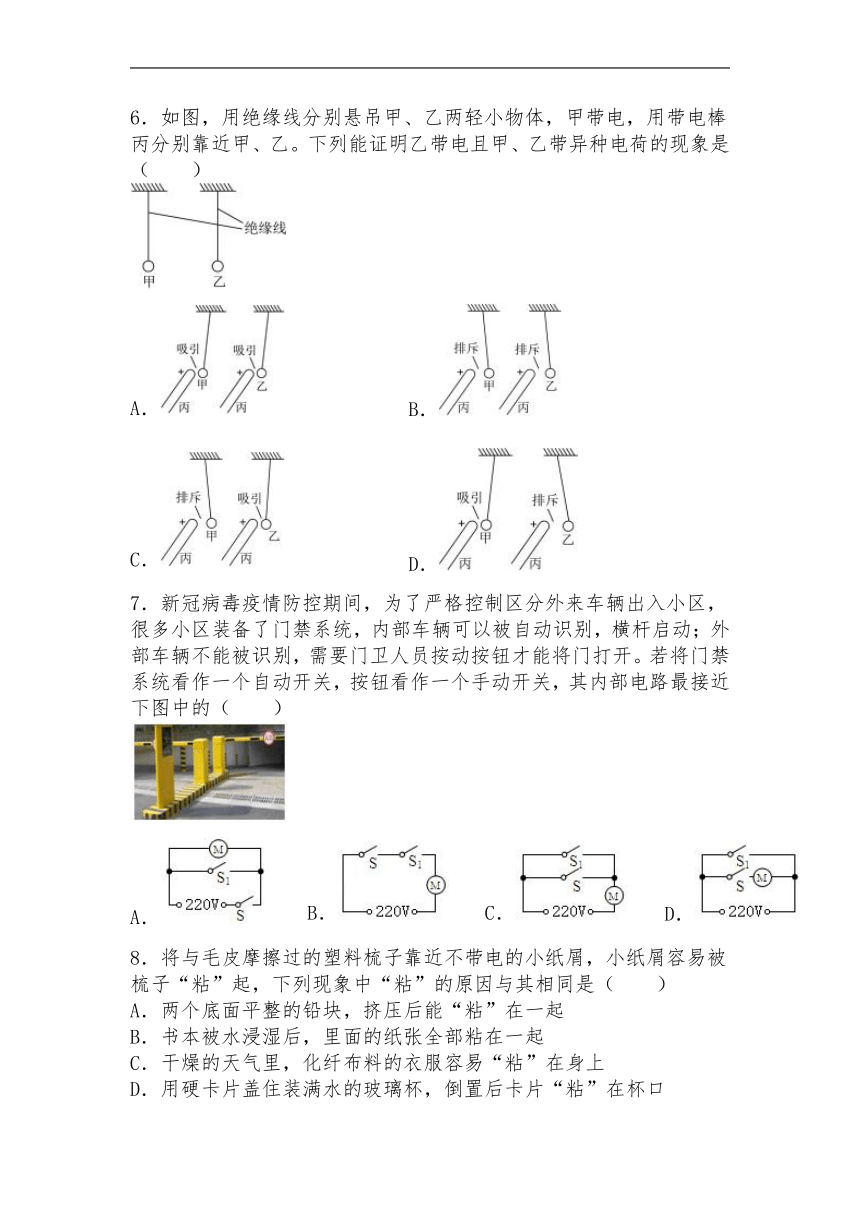

6．如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。下列能证明乙带电且甲、乙带异种电荷的现象是（　　）
A． B．
C． D．
7．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（　　）
A． B． C． D．
8．将与毛皮摩擦过的塑料梳子靠近不带电的小纸屑，小纸屑容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（　　）
A．两个底面平整的铅块，挤压后能“粘”在一起
B．书本被水浸湿后，里面的纸张全部粘在一起
C．干燥的天气里，化纤布料的衣服容易“粘”在身上
D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口

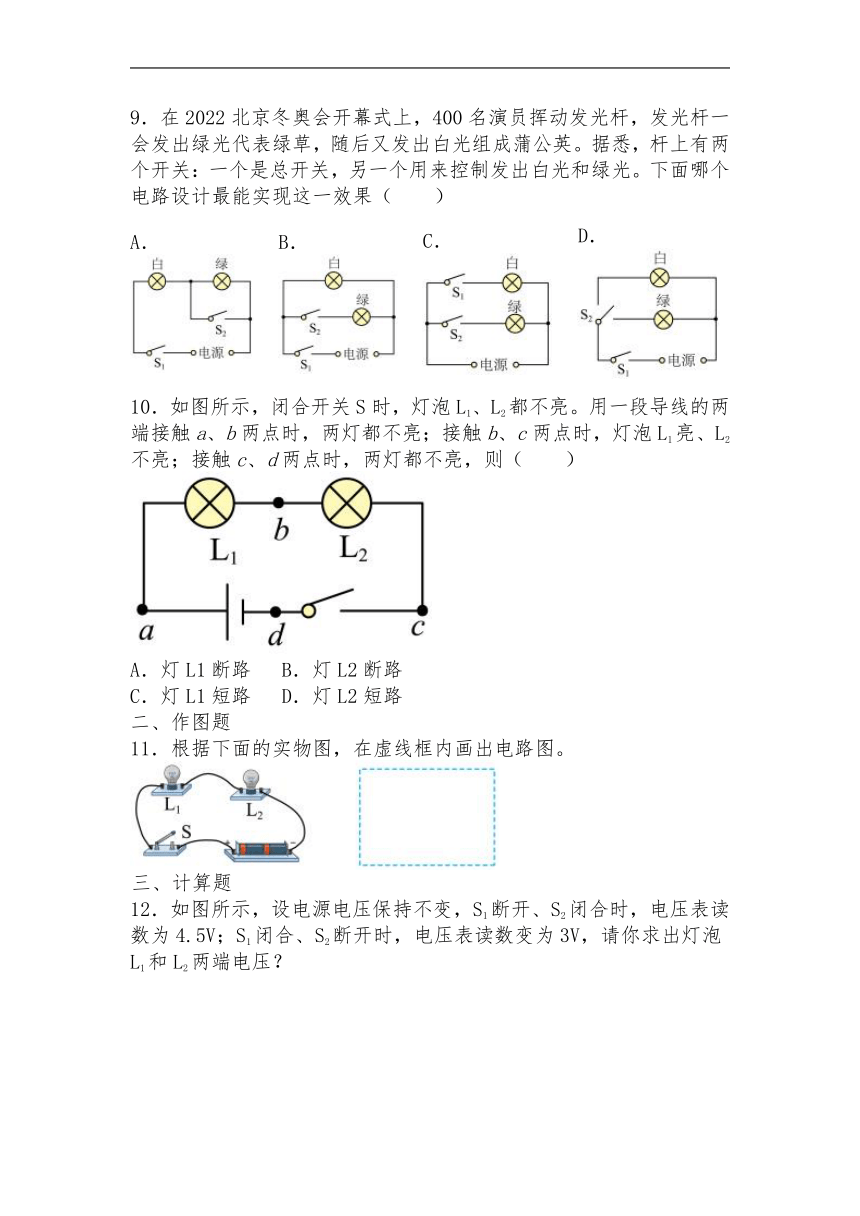

9．在2022北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英。据悉，杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下面哪个电路设计最能实现这一效果（　　）
A． B． C． D．
10．如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，灯泡L1亮、L2不亮；接触c、d 两点时，两灯都不亮，则（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
二、作图题
11．根据下面的实物图，在虚线框内画出电路图。
三、计算题
12．如图所示，设电源电压保持不变，S1断开、S2闭合时，电压表读数为4.5V；S1闭合、S2断开时，电压表读数变为3V，请你求出灯泡L1和L2两端电压？
13．如图所示，闭合开关S，A1 示数为 0.5 A，通过L3示数为 0.1 A，A3 示数为 0.7 A，求：
（1）通过灯 L1的电流；
（2）通过电流表A2的电流。
四、实验题
14．小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图所示的电路。
UAB/V UBC/V UAC/V
1.4 1.4 2.8
（1）小明根据电路图连接好电路，闭合开关后，发现电压表示数为零，两灯都不发光，若只有L1或L2中的一处发生故障，则故障可能是__________；
（2）排除故障后，小明完成了实验，并把数据记录在上表中。分析实验数据得出两个实验结论：
①串联电路两端的电压等于各部分电路两端电压之和；
②串联电路中、各部分电路两端电压相等；
（3）实验结束后小明和小华互相交流，小华指出结论②可能是错误的，造成这个错误的原因：一是器材选择上的不足处是______；二是实验在方案上存在的不足之处是__________。
15．如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：
猜想一：经过L1的电流比L2大。
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为______A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有______条通路；
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发现仍是L1比L2更亮，说明猜想二______；
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟______有关。
五、填空题
16．如图所示，某手机充电宝有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是___________（串/并）联；用充电宝为手机充电时，充电宝相当于电路中的___________。
17．家庭中使用的电灯、电冰箱等用电器的正常工作电压为______V；某小区居民在参加“地球一小时”活动中，自觉将总功率为2000瓦的用电器停止工作1小时，可节约用电_____千瓦 时。
18．如图所示，把两个灯泡串联后接到电源上，闭合开关S后，发现L1比L2亮。设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1______I2（选填“＞”、“＜”或“＝”）。
19．有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，则甲物体带______电，乙物体带______电。
20．如图所示，电源电压不变。当开关S1断开时，电压表的示数______，电流表的示数______。（均选填“变大”“变小”或“不变”）
