物理人教版2019必修第三册11.2导体的电阻（共21张ppt）

(共21张PPT)

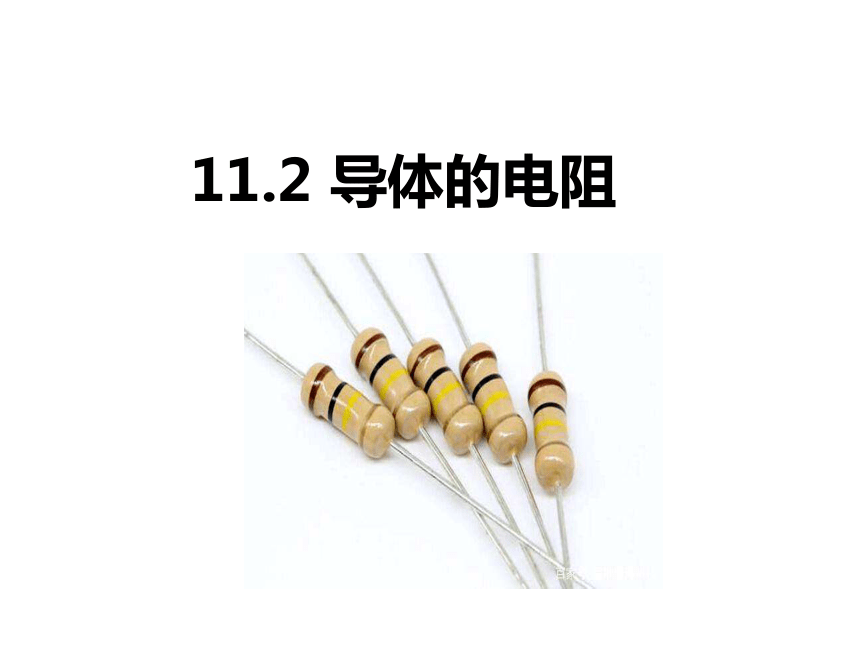

11.2 导体的电阻

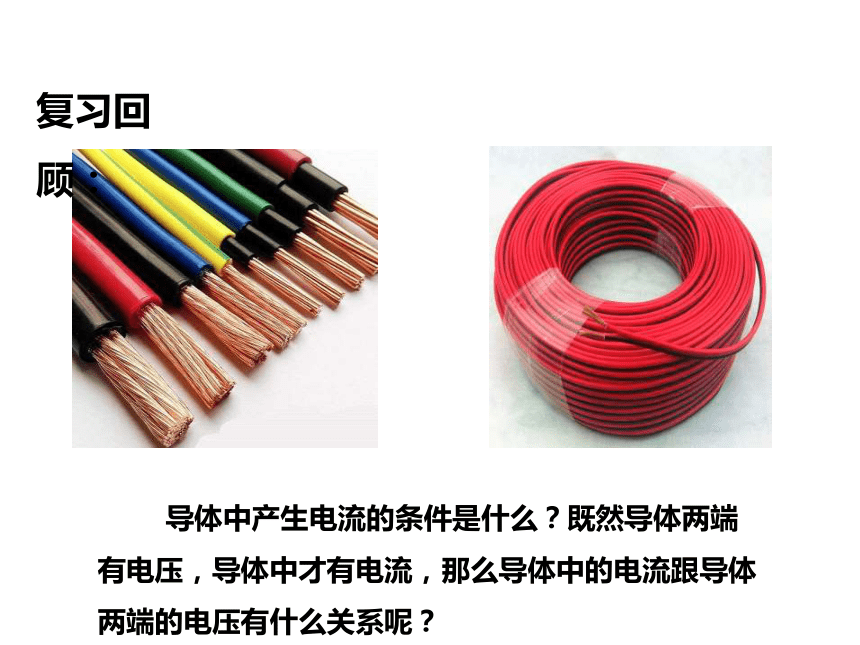

导体中产生电流的条件是什么？既然导体两端有电压，导体中才有电流，那么导体中的电流跟导体两端的电压有什么关系呢？
复习回顾：

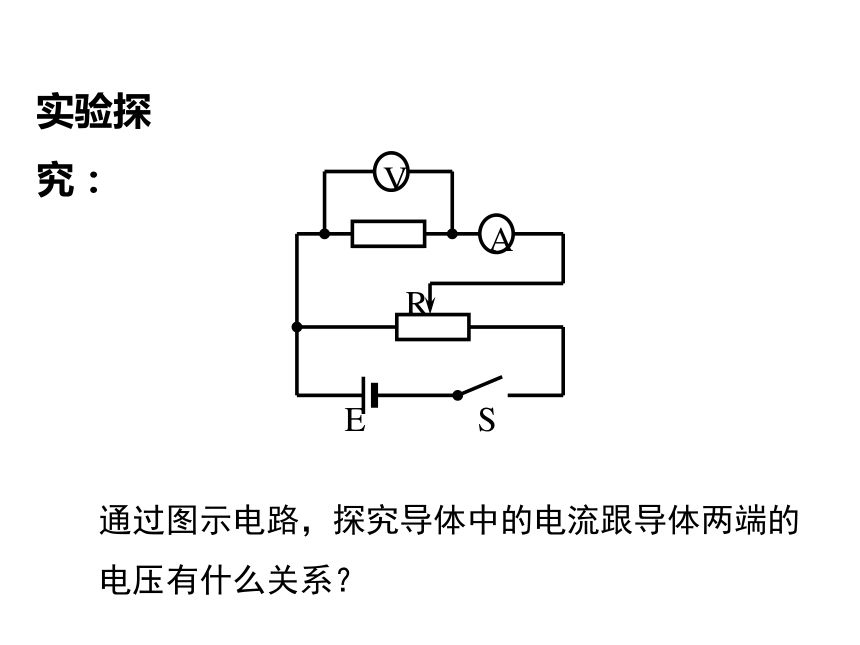

通过图示电路，探究导体中的电流跟导体两端的电压有什么关系？
E
S
R
A
V
实验探究：

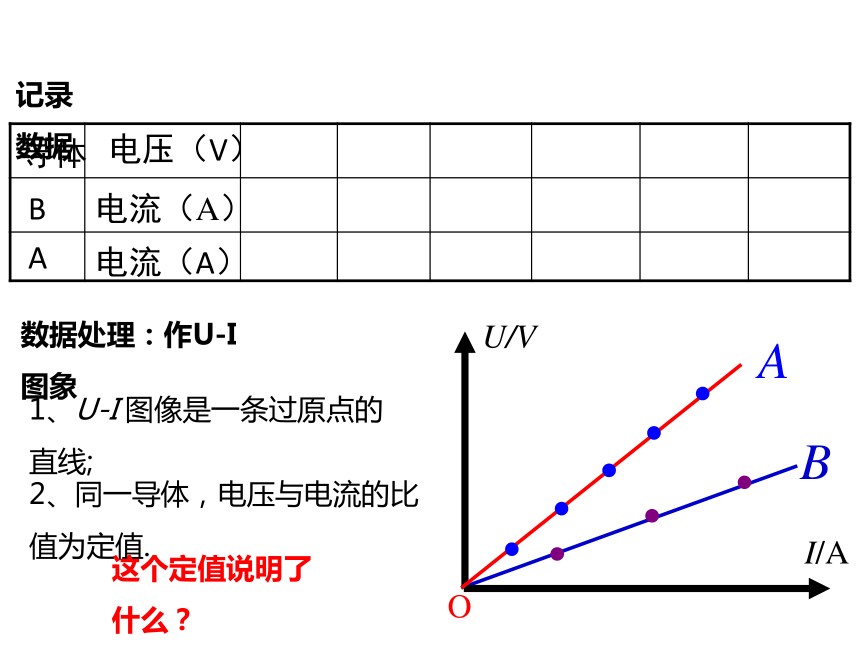

记录数据
电压（V）
电流（A）
电流（A）
B
导体
数据处理：作U-I图象
1、U-I 图像是一条过原点的直线;
A
2、同一导体，电压与电流的比值为定值.
B
I/A
U/V
O
A
这个定值说明了什么？

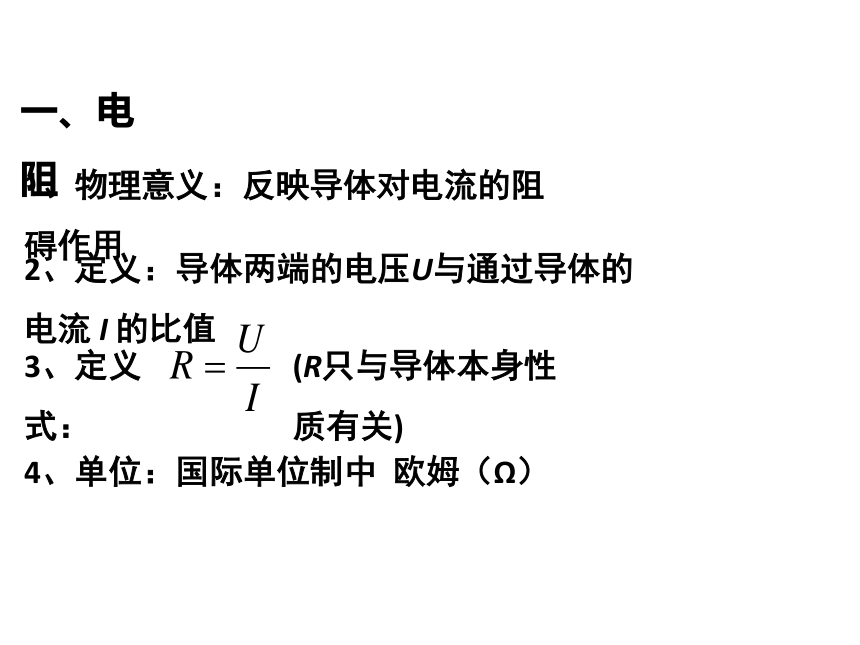

3、定义式：
4、单位：国际单位制中 欧姆（Ω）
1、物理意义：反映导体对电流的阻碍作用
2、定义：导体两端的电压U与通过导体的电流 I 的比值
一、电阻
(R只与导体本身性质有关)
I
U
O
B
A
I
U
O
B
A
I-U图线
U-I图线

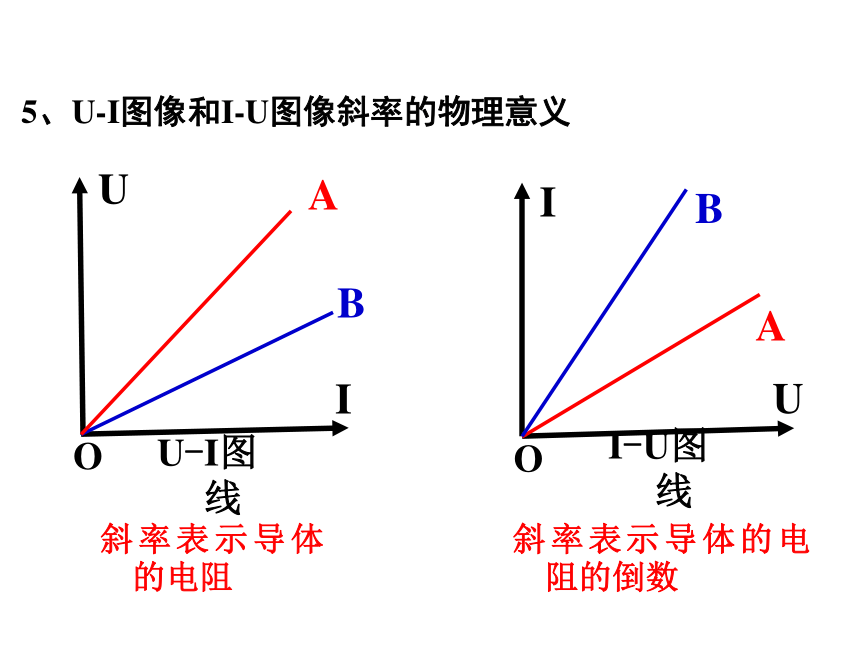

5、U-I图像和I-U图像斜率的物理意义
斜率表示导体的电阻
斜率表示导体的电阻的倒数

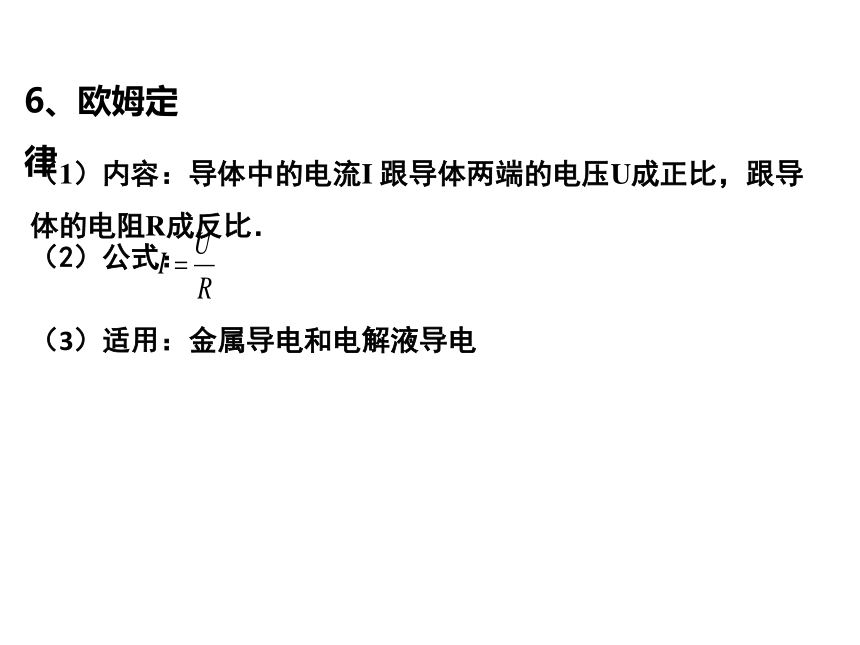

（1）内容：导体中的电流I 跟导体两端的电压U成正比，跟导体的电阻R成反比．
（2）公式：
（3）适用：金属导电和电解液导电
6、欧姆定律
二、影响导体电阻的因素
1、回顾初中知识: 影响电阻大小的因素有哪些

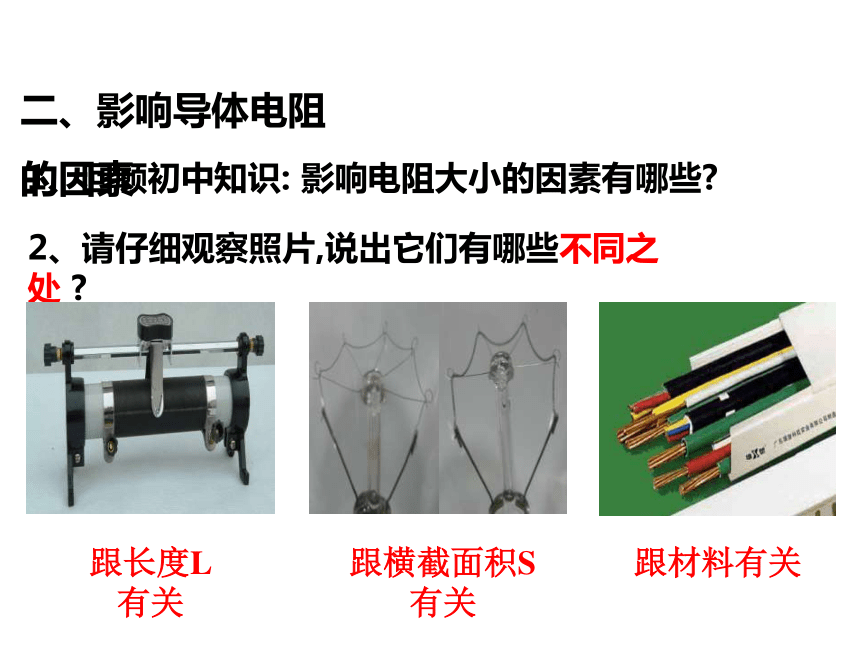

2、请仔细观察照片,说出它们有哪些不同之处
跟长度L有关
跟横截面积S有关
跟材料有关
a 和 b ：长度L不同
a
V
V
V
V
b
c
d
a 和 c ：横截面积S不同
a 和 d ：材料不同
限流式接法

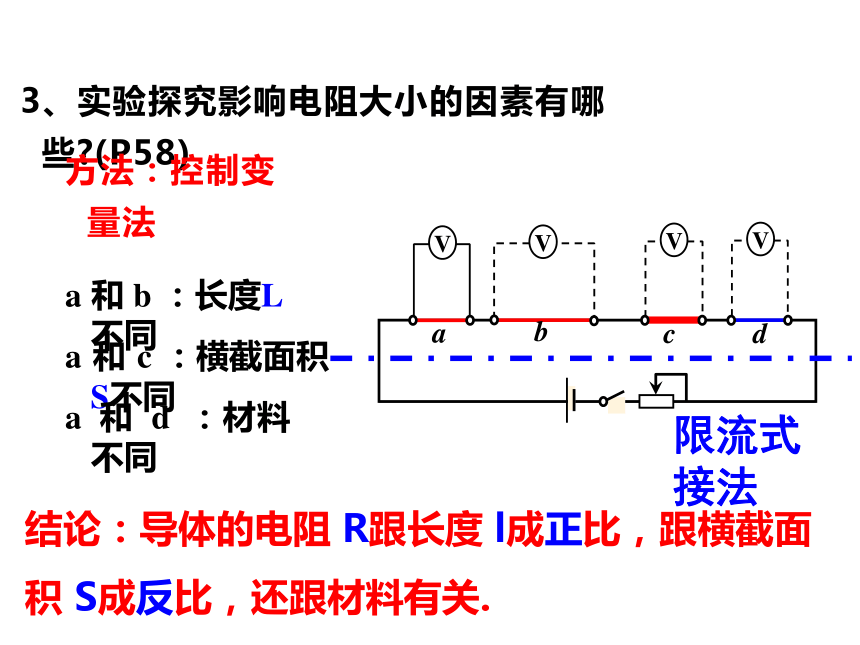

3、实验探究影响电阻大小的因素有哪些 (P58)
方法：控制变量法
结论：导体的电阻 R跟长度 l成正比，跟横截面积 S成反比，还跟材料有关.
4、实验探究
三、导体的电阻率
(1)内容：
同种材料的导体,其电阻R与它的长度L成正比,与它的横截面积S成反比;导体电阻与构成它的材料有关.
(2)公式:
(3)适用条件：温度一定,粗细均匀的金属导体，或浓度均匀的电解液。
1.电阻定律
2.电阻率 :
（1）意义：反映材料导电性能好坏的物理量。
（2）公式：
ρ由材料和温度决定，与l、s无关。
（3）单位：欧姆·米（ Ω·m）
ρ(Ω·m) 0℃ 20℃ 100℃
银 1．48×10－8 1．6×10－8 2．07×10－8
铜 1．43×10－8 1．7×10－8 2．07×10－8
铝 2．67×10－8 2．9×10－8 3．80×10－8
钨 4．85×10－8 5．3×10－8 7．10×10－8
铁 0．89×10－7 1．0×10－7 1．44×10－7
锰铜合金 4．4×10－7 4．4×10－7 4．4×10－7
镍铜合金 5．0×10－7 5．0×10－7 5．0×10－7
几种材料在不同温度下的电阻率
(1)金属：
t
(2)半导体：
t
热敏电阻、光敏电阻
(3)合金：
有些几乎不随t变化,
标准电阻
电阻温度计
(4)超导体:某些材料当温度降低到一定温度时:
=0
R=0
半导体的导电性能具有可控性
3.电阻率与温度的关系
1．由欧姆定律I＝U/R导出U＝IR和R＝U/I，下列叙述正确的是（　　 ）
A．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
B．导体的电阻由导体本身的性质决定，跟导体两端的电压及流过导体的电流的大小无关
C．对确定的导体，其两端电压和流过它的电流的比值就是它的电阻值
D．一定的电流流过导体，电阻越大，其电压就越大
BCD
3．如图所示为A、B两电阻的伏安特性曲线，关于两电阻的描述正确的是（　　）
A．电阻A的阻值随电流的增大而减小，电阻B的阻值不变
B．在两图线交点处，电阻A的阻值等于电阻B的阻值
C．在两图线交点处，电阻A的阻值大于电阻B的阻值
D．在两图线交点处，电阻A的阻值小于电阻B的阻值
B
4．如图所示，a、b、c为同一种材料做成的电阻，b与a的长度相等但横截面积是a的两倍；c与a的横截面积相等但长度是a的两倍。当开关闭合后，三个理想电压表的示数关系是（　　）
A．V1的示数是V2的2倍
B．V1的示数是V3的2倍
C．V2的示数是V1的2倍
D．V2的示数是V3的2倍
A
