第十三章　电磁感应与电磁波初步
章 末 小 结
方法归纳提炼
进考场练真题
知识网络构建

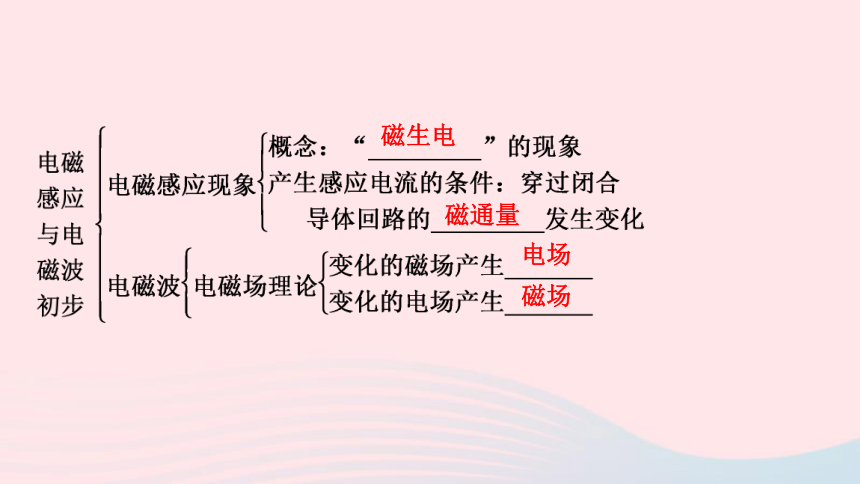

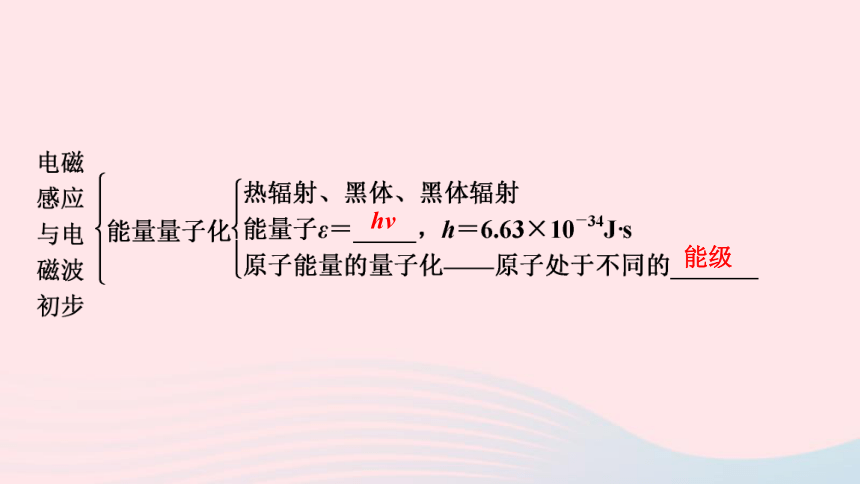

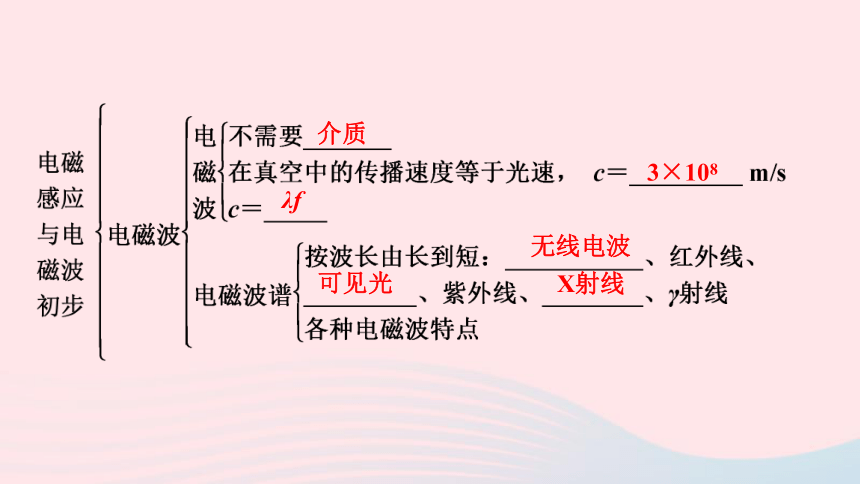

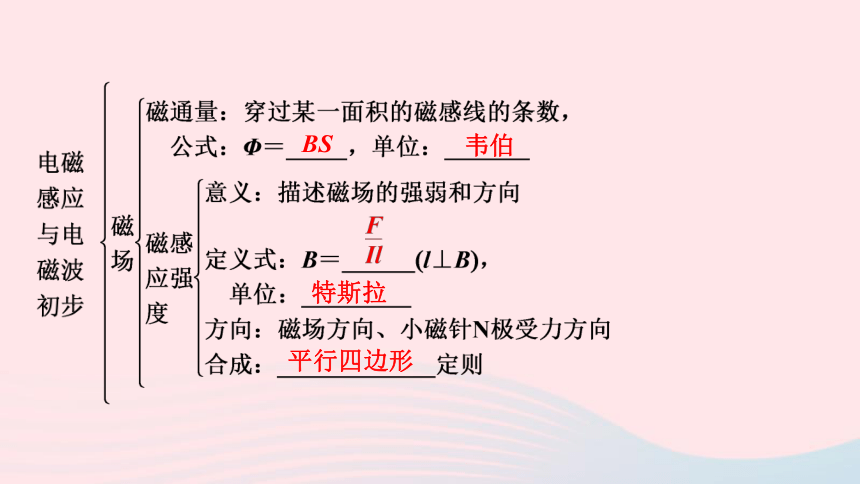

知识网络构建
疏密　
切线　
安培　
BS　
韦伯　
特斯拉　
平行四边形　
磁生电　
磁通量　
电场　
磁场　
介质　
3×108　
λf　
无线电波　
可见光　
X射线　
hν　
能级　
方法归纳提炼

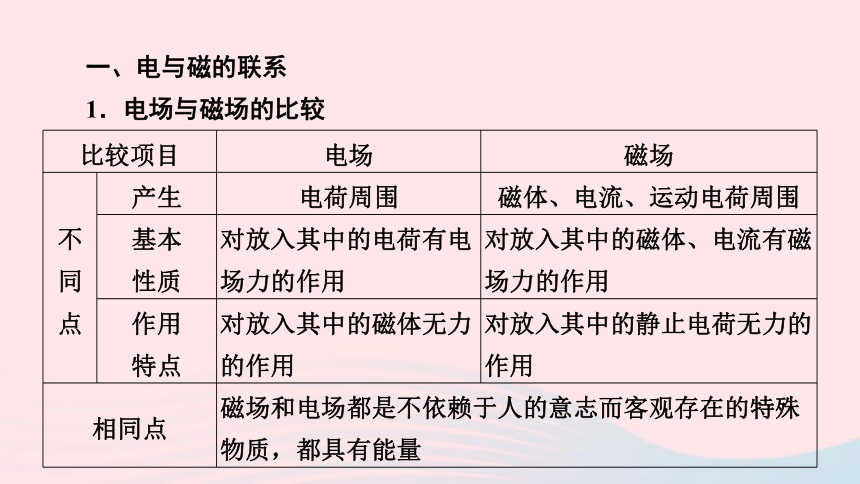

一、电与磁的联系
1．电场与磁场的比较
比较项目 电场 磁场
不同点 产生 电荷周围 磁体、电流、运动电荷周围
基本 性质 对放入其中的电荷有电场力的作用 对放入其中的磁体、电流有磁场力的作用
作用 特点 对放入其中的磁体无力的作用 对放入其中的静止电荷无力的作用

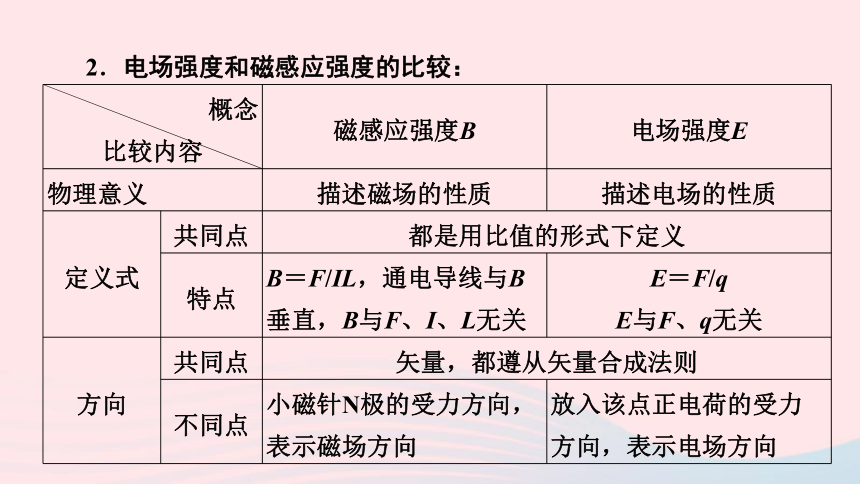

相同点 磁场和电场都是不依赖于人的意志而客观存在的特殊物质，都具有能量 2．电场强度和磁感应强度的比较：
　　概念 比较内容　　 磁感应强度B 电场强度E
物理意义 描述磁场的性质 描述电场的性质
定义式 共同点 都是用比值的形式下定义 特点 B＝F/IL，通电导线与B垂直，B与F、I、L无关 E＝F/q
E与F、q无关
方向 共同点 矢量，都遵从矢量合成法则 不同点 小磁针N极的受力方向，表示磁场方向 放入该点正电荷的受力方向，表示电场方向
(多选)下列说法中正确的是 (　　)
A．电荷在电场中某处不受电场力的作用，则该处的电场强度一定为零
B．一小段通电导线在某处不受磁场力的作用，则该处磁感应强度一定为零
C．把一个试探电荷放在电场中的某点，它受到的电场力与所带电荷量的比值表示该点电场的强弱
D．把一小段通电导线放在磁场中某处，它所受的磁场力与该小段通电导线的长度和电流的乘积的比值表示该处磁场的强弱
典例1
AC　
思路引导：正确理解电场强度与磁感应强度的物理意义是解题关键。
解析：电荷在电场中某处不受电场力的作用，则该处的电场强度一定为零，选项A正确；但一小段通电导线在某处不受磁场力的作用，则该处磁感应强度不一定为零，因为如果通电导线与磁场平行放置，则作用力为零，选项B错误；把一个试探电荷放在电场中的某点，它受到的电场力与所带电荷量的比值表示该点电场的强弱，选项C正确；把一小段通电导线垂直放在磁场中某处，它所受的磁场力与该小段通电导线的长度和电流的乘积的比值表示该处磁场的强弱，选项D错误。
二、感应电流的产生条件
1．产生感应电流的条件
(1)电路闭合；
(2)穿过回路的磁通量发生变化。
2．磁通量的变化
计算磁通量的变化量时，首先要明确引起磁通量变化的原因，然后再进行计算，通常有以下几种情况：
3．判断电路中是否存在感应电流的思路
(多选)如图所示，竖直放置的长直导线通以恒定电流，一矩形线框abcd与通电导线共面放置，且ad边与通电导线平行。下列情况中能产生感应电流的是 (　　)
A．导线中电流变大
B．线框向右平动
C．线框向下平动
D．线框以ab边为轴转动
E．线框以直导线为轴转动
典例2
ABD　
思路引导：解答本题时可按以下思路分析：
解析：讨论是否产生感应电流，需分析通电直导线周围的磁场分布情况，通电直导线周围的磁感线是一系列的同心圆，且离导线越远磁感线越稀疏。只要穿过线框的磁通量发生变化，线框中就能产生感应电流。因I增大而引起导线周围磁场的磁感应强度增大，穿过线框的磁通量增大，故A正确；因离直导线越远，磁感线分布越稀疏(如图甲)，因此线框向右平动时，穿过线框的磁通量变小，故B正确；由图甲可知线框向下平动时穿过线框的磁通量不变，故C错误；
线框以ab边为轴转动，当线框在如图甲所示位置(共面)时，穿过线框的磁通量最大，当线框转过90°时，穿过线框的磁通量最小，Φ＝0，因此可以判定线框以ab边为轴转动时磁通量一定变化，故D正确；对E选项，先画出俯视图(如图乙)，由图可看出线框绕直导线转动时，在任何一个位置穿过线框的磁感线条数不变，因此无感应电流产生，故E错误。
红宝石激光器发射的激光是不连续的一道道闪光，每道闪光称为一个光脉冲。现有一红宝石激光器，发射功率为1.0×1010 W，所发射的每个光脉冲持续的时间Δt为1.0×10－11s，波长为793.4 nm。已知光速c＝3.0×108 m/s，h＝6.63×10－34 J·s。问每列光脉冲的长度l是多少？其中含有的光子数n是多少？
答案：3.0 mm　4.0×1017个
典例3
进考场练真题
一、高考真题探析
(2020·北京卷，8)如图所示，在带负电荷的橡胶圆盘附近悬挂一个小磁针。现驱动圆盘绕中心轴高速旋转，小磁针发生偏转。下列说法正确的是 (　　)
A．偏转原因是圆盘周围存在电场
B．偏转原因是圆盘周围产生了磁场
C．仅改变圆盘的转动方向，偏转方向不变
D．仅改变圆盘所带电荷的电性，偏转方向不变
典题
B　
解析：小磁针发生偏转是因为带负电荷的橡胶圆盘高速旋转形成电流，而电流周围有磁场，磁场会对放入其中的小磁针有力的作用，故A错误，B正确；仅改变圆盘的转动方向，形成的电流的方向与初始相反，小磁针的偏转方向与之前相反，故C错误；仅改变圆盘所带电荷的电性，形成的电流的方向与初始相反，小磁针的偏转方向也与之前相反，故D错误。
二、临场真题练兵
1．(2020·天津卷，3改编)新冠肺炎疫情突发，中华儿女风雨同舟、守望相助，筑起了抗击疫情的巍峨长城。志愿者用非接触式体温测量仪，通过人体辐射的红外线测量体温，防控人员用紫外线灯在无人的环境下消杀病毒，为人民健康保驾护航。红外线和紫外线相比较 (　　)
A．红外线的光子能量比紫外线的大
B．真空中红外线的波长比紫外线的长
C．真空中红外线的传播速度比紫外线的大
D．红外线和紫外线都能用来加热理疗
B　
2．(2020·浙江卷，4)在抗击新冠病毒的过程中，广泛使用了红外体温计测量体温，如图所示。下列说法正确的是 (　　)
A．当体温超过37.3 ℃时人体才辐射红外线
B．当体温超过周围空气温度时人体才辐射红外线
C．红外体温计是依据体温计发射红外线来测体温的
D．红外体温计是依据人体温度越高，辐射的红外线强度越大来测体温的
D　
解析：一切物体都能产生红外辐射，故人体一直都会辐射红外线，故A、B错误；温度越高辐射的红外线强度越高，温度越低辐射的红外线强度就越低，所以通过辐射出来的红外线的强度就可以测出人体的温度，故C错误，D正确。
