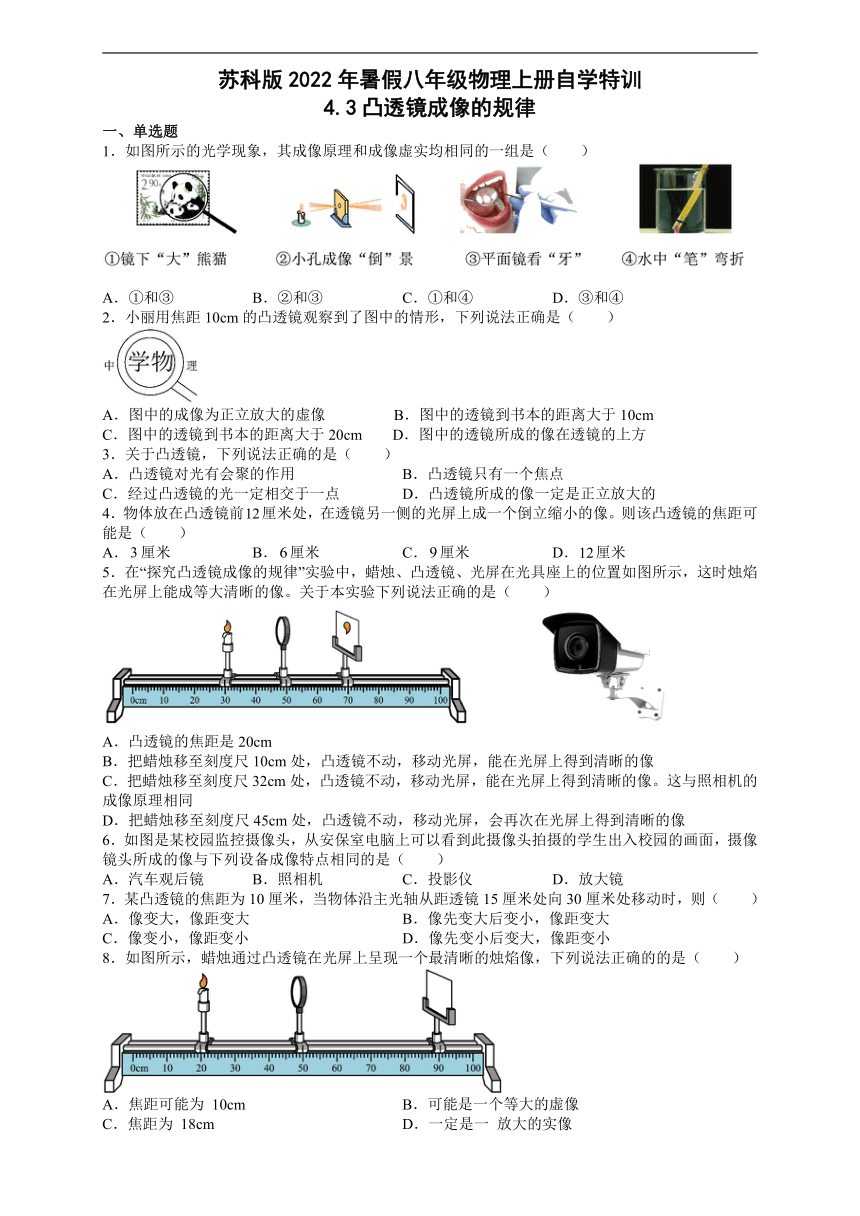

苏科版2022年暑假八年级物理上册自学特训
4.3凸透镜成像的规律
一、单选题
1．如图所示的光学现象，其成像原理和成像虚实均相同的一组是（　　）
A．①和③ B．②和③ C．①和④ D．③和④
2．小丽用焦距10cm的凸透镜观察到了图中的情形，下列说法正确是（　　）
A．图中的成像为正立放大的虚像 B．图中的透镜到书本的距离大于10cm
C．图中的透镜到书本的距离大于20cm D．图中的透镜所成的像在透镜的上方
3．关于凸透镜，下列说法正确的是（　　）
A．凸透镜对光有会聚的作用 B．凸透镜只有一个焦点
C．经过凸透镜的光一定相交于一点 D．凸透镜所成的像一定是正立放大的
4．物体放在凸透镜前厘米处，在透镜另一侧的光屏上成一个倒立缩小的像。则该凸透镜的焦距可能是（　　）
A．厘米 B．厘米 C．厘米 D．厘米
5．在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上能成等大清晰的像。关于本实验下列说法正确的是（　　）
A．凸透镜的焦距是20cm
B．把蜡烛移至刻度尺10cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像
C．把蜡烛移至刻度尺32cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像。这与照相机的成像原理相同
D．把蜡烛移至刻度尺45cm处，凸透镜不动，移动光屏，会再次在光屏上得到清晰的像
6．如图是某校园监控摄像头，从安保室电脑上可以看到此摄像头拍摄的学生出入校园的画面，摄像镜头所成的像与下列设备成像特点相同的是（　　）
A．汽车观后镜 B．照相机 C．投影仪 D．放大镜
7．某凸透镜的焦距为10厘米，当物体沿主光轴从距透镜15厘米处向30厘米处移动时，则（　　）
A．像变大，像距变大 B．像先变大后变小，像距变大
C．像变小，像距变小 D．像先变小后变大，像距变小
8．如图所示，蜡烛通过凸透镜在光屏上呈现一个最清晰的烛焰像，下列说法正确的的是（　　）
A．焦距可能为 10cm B．可能是一个等大的虚像
C．焦距为 18cm D．一定是一 放大的实像

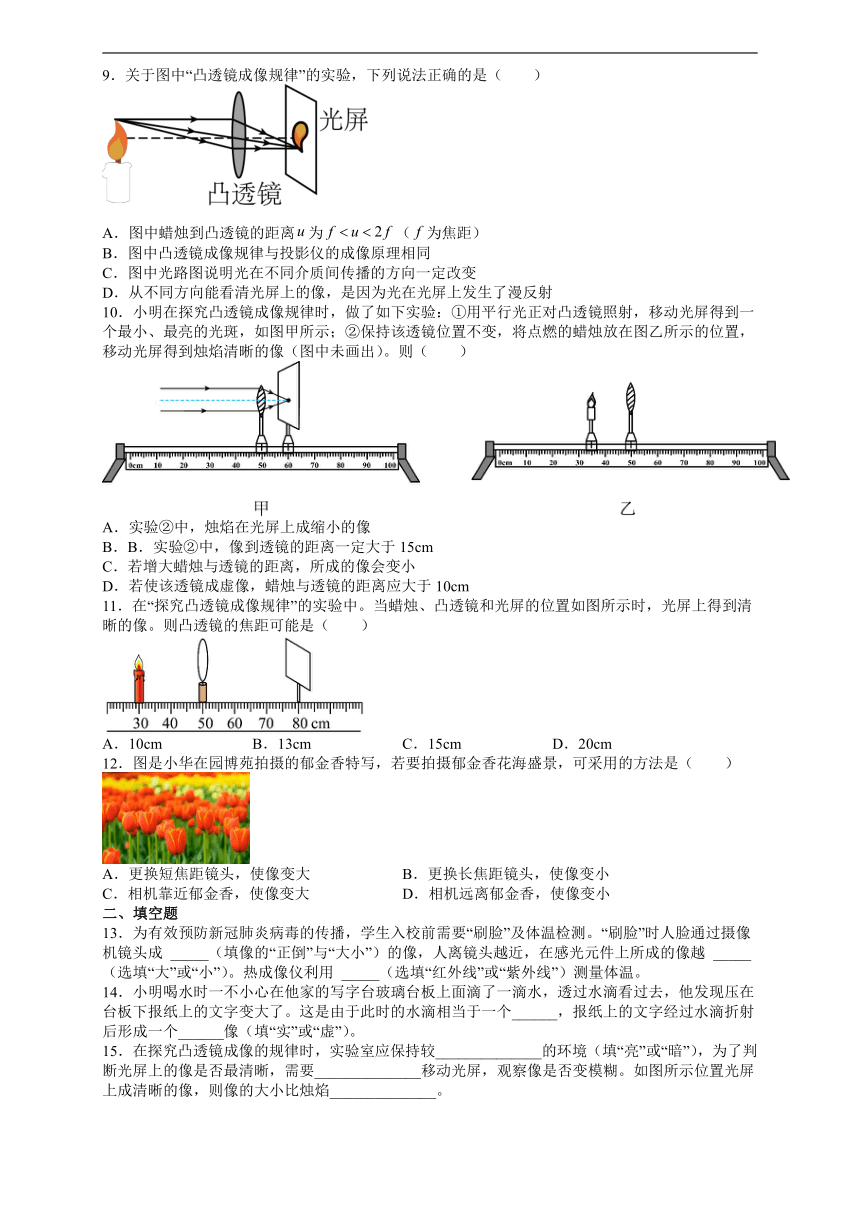

9．关于图中“凸透镜成像规律”的实验，下列说法正确的是（　　）
A．图中蜡烛到凸透镜的距离为（为焦距）
B．图中凸透镜成像规律与投影仪的成像原理相同
C．图中光路图说明光在不同介质间传播的方向一定改变
D．从不同方向能看清光屏上的像，是因为光在光屏上发生了漫反射
10．小明在探究凸透镜成像规律时，做了如下实验：①用平行光正对凸透镜照射，移动光屏得到一个最小、最亮的光斑，如图甲所示；②保持该透镜位置不变，将点燃的蜡烛放在图乙所示的位置，移动光屏得到烛焰清晰的像（图中未画出）。则（　　）
实验②中，烛焰在光屏上成缩小的像
B．实验②中，像到透镜的距离一定大于15cm
C．若增大蜡烛与透镜的距离，所成的像会变小
D．若使该透镜成虚像，蜡烛与透镜的距离应大于10cm
11．在“探究凸透镜成像规律”的实验中。当蜡烛、凸透镜和光屏的位置如图所示时，光屏上得到清晰的像。则凸透镜的焦距可能是（　　）
A．10cm B．13cm C．15cm D．20cm
12．图是小华在园博苑拍摄的郁金香特写，若要拍摄郁金香花海盛景，可采用的方法是（　　）
A．更换短焦距镜头，使像变大 B．更换长焦距镜头，使像变小
C．相机靠近郁金香，使像变大 D．相机远离郁金香，使像变小
二、填空题
13．为有效预防新冠肺炎病毒的传播，学生入校前需要“刷脸”及体温检测。“刷脸”时人脸通过摄像机镜头成 _____（填像的“正倒”与“大小”）的像，人离镜头越近，在感光元件上所成的像越 _____（选填“大”或“小”）。热成像仪利用 _____（选填“红外线”或“紫外线”）测量体温。
14．小明喝水时一不小心在他家的写字台玻璃台板上面滴了一滴水，透过水滴看过去，他发现压在台板下报纸上的文字变大了。这是由于此时的水滴相当于一个______，报纸上的文字经过水滴折射后形成一个______像（填“实”或“虚”）。
15．在探究凸透镜成像的规律时，实验室应保持较______________的环境（填“亮”或“暗”），为了判断光屏上的像是否最清晰，需要______________移动光屏，观察像是否变模糊。如图所示位置光屏上成清晰的像，则像的大小比烛焰______________。
16．一物体放在焦距为10厘米的凸透镜前，在凸透镜另一侧的光屏上成一个_______（选填“正”或“倒”）立放大的实像，物体离透镜的距离是_____，像离透镜的距离是____（后面两空选填“10厘米~20厘米”、“大于20厘米”或“小于10厘米”）。
17．平行于透镜主轴的光线经过透镜折射后的传播方向如图所示，由图可知，此透镜的焦距为______cm，对光线有_______（选填“会聚”或“发散”）作用。当蜡烛移至距透镜15cm处时，移动光屏，烛焰在光屏上成清晰的倒立、放大的像；透镜位置保持不变，将蜡烛与光屏位置互换后，烛焰在光屏上成_______（选填“正立”或“倒立”）、 _______（选填“放大”或“缩小”）的像。
18．让平行于主光轴的光分别射向凸透镜A与B，情况如图甲所示，则A与B中对光的会聚作用较强的是________ 。如图乙所示，烛焰通过凸透镜A恰好能在光屏上成清晰的像，如果保持蜡烛的位置不动，将凸透镜A换成凸透镜B，还想在光屏上看到清晰的像，应该向_______移动光屏。
19．在探究“凸透镜成像规律”的实验中：将焦距为的凸透镜，固定在光具座的刻度处，将蜡烛从如图所示位置移到光具座刻度处，需将光屏向_______移动（选填“左”或“右”），直至在光屏上成清晰的、__________的实像（选填“正立”或“倒立”）。
三、作图题
20．在如图的方框内填上适当的光学元件。
21．如图，请画出平行于主光轴及过光心O点的两条入射光线经凸透镜后的折射光线。
四、实验题
22．小华用焦距为10.0cm的凸透镜探究凸透镜成像规律。
（1）实验前，应调整烛焰、凸透镜和光屏三者的中心大致在 ___________；
（2）当各器材位置如图所示时，在光屏上成烛焰清晰的像，此时烛焰的成像特点与 ___________（选填“照相机”、“投影仪”或“放大镜”）的成像特点相同；
（3）实验时，若用一张纸片遮住了凸透镜的上半部，光屏上 ___________（选填“能”或“不能”）成完整的像；
（4）小华将一副老花镜的镜片放在烛焰与凸透镜之间且靠近凸透镜的位置，若保持蜡烛的位置不变，仅将光屏向 ___________端移动适当距离，光屏上即可重新成烛焰清晰的像。
23．小明在做探究“凸透镜成像规律”的实验：
（1）如图1所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有___________作用，该凸透镜的焦距是___________cm；
（2）点燃蜡烛后，调节烛焰中心、透镜中心和光屏中心大致在___________；
（3）如图2，芳芳将蜡烛移至光具座上20cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是___________（选填“放大”“等大”或“缩小”）的像，生活中的___________就是利用这个规律制成的；
（4）芳芳将蜡烛移至光具座上35cm刻度线处，在凸透镜位置不变时，要在光屏上成清晰的像，光屏应向___________（选填“靠近”或“远离”）凸透镜方向移动，才能在光屏上再次成清晰的像；
（5）芳芳将蜡烛移至光具座上45cm刻度线处，此时___________（选填“能”或“不能”）在光屏上接收到清晰的像；
（6）实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向___________（选填“上”或“下”）移动；
参考答案：
1．C
2．A
3．A
4．A
5．B
6．B
7．C
8．D
9．D
10．C
11．B
12．D
13． 倒立、缩小 大 红外线
14． 凸透镜 虚
15． 暗 左右小范围 大
16． 实 10厘米~20厘米 大于20厘米
17． 10 会聚 倒立 缩小
18． B 左
19． 左 倒立
20．
21．
22． 同一高度 照相机 能 左
23． 会聚 10.0 同一高度 缩小 照相机 远离 不能 上
