三视图(中心投影和平行投影)[上学期]

课件27张PPT。中心投影法

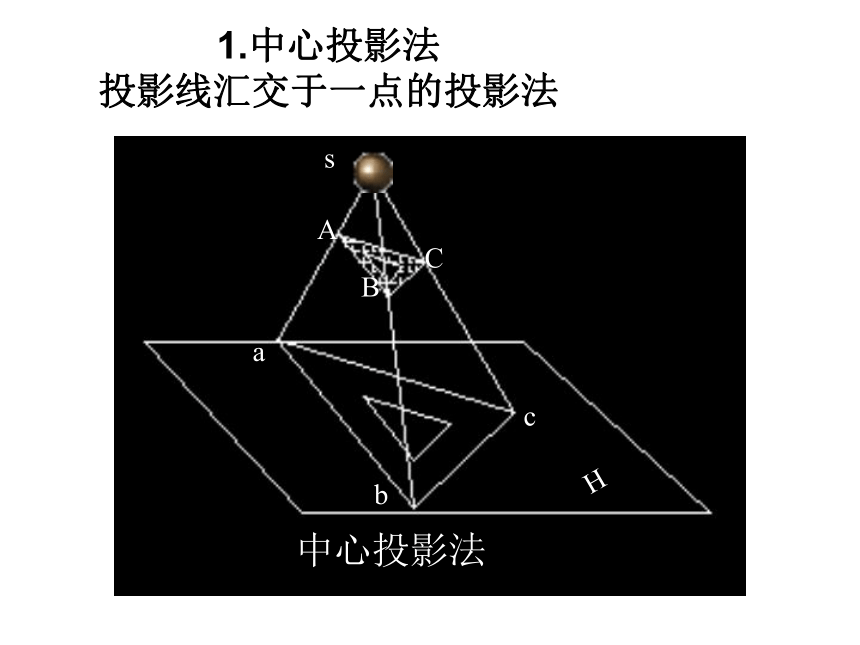

?sABCabcH1.中心投影法
投影线汇交于一点的投影法ABCabcABCabcHH平行投影法
?2.平行投影法 投影线相互平行的投影法.
（1）斜投影法
投影线倾斜于投影面的平行投影法称为斜投影法.
（2）正投影法
投影线垂直于投影面的平行投影法称为正投影法.斜投影法

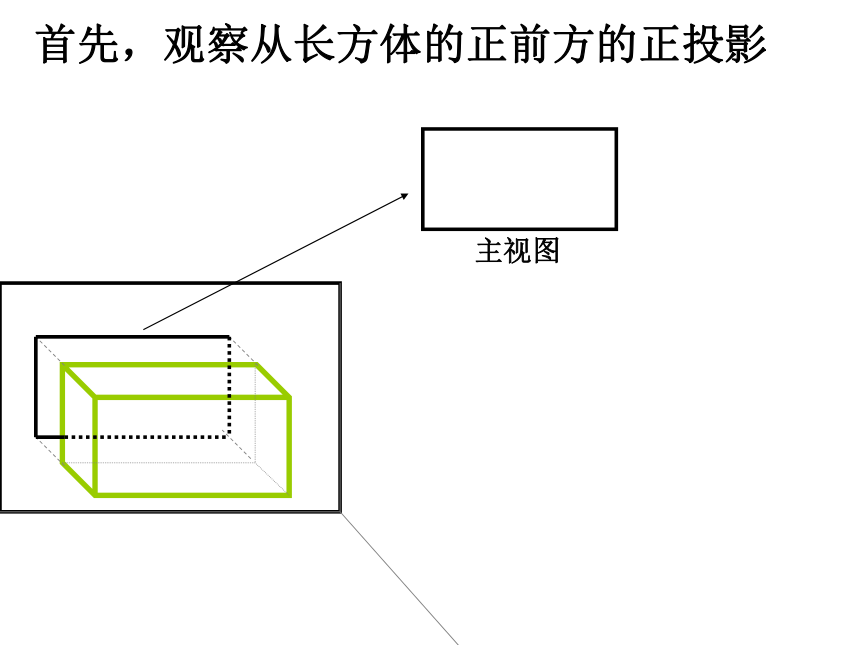

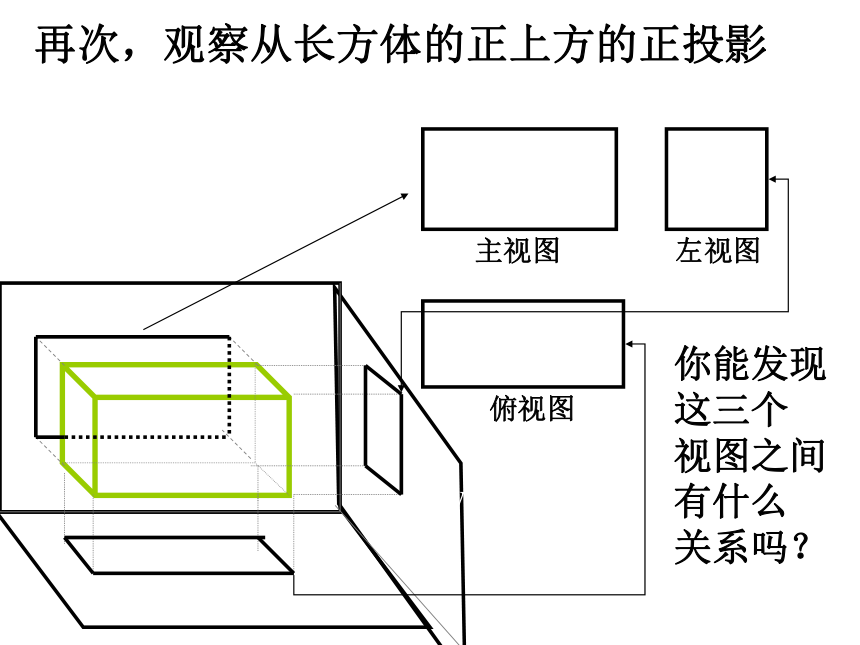

?正投影法坦克来了！飞机来了！ＶＷＨ P R 首先，观察从长方体的正前方的正投影主视图 P R Q其次，观察从长方体的正左方的正投影主视图左视图 V H W 再次，观察从长方体的正上方的正投影主视图左视图俯视图你能发现这三个
视图之间有什么
关系吗？球的三视图 圆柱的三视图组合体的三视图从上面看从左面看从正面看俯视图左视图主视图下图中哪一幅是左视图？ 甲、乙、丙、丁四人分别面对面坐在一个四边形桌子旁边，桌上一张纸上写着数字“9”，甲说他看到的是“6”，乙说他看到的是“ ”，丙说他看到的是“ ”，丁说他看到的是“9”，则下列说法正确的是( )
A.甲在丁的对面，乙在甲的左边，丙在丁的右边
B.丙在乙的对面，丙的左边是甲，右边是乙
C.甲在乙的对面，甲的右边是丙，左边是丁
D.甲在丁的对面，乙在甲的右边，丙在丁的右边D下列两组三视图分别是什么几何体？主视图左视图俯视图主视图左视图俯视图一个几何体的三视图如下，
则这个几何体是______
主视图左视图俯视图六棱锥有一个正方体，在它的各个面上分别标上字母A、B、C、D、E、F，甲、乙、丙三位同学从不同的方向去观察其正方体，观察结果如图所示.问这个正方体各个面上的字母对面各是什么字母？如图(1).E,F分别是正方体的面ADD1A1,
面BCC1B1的中心,则四边形BFDE在该正方体的面上的射影(即本节所指的正投影)可能是图(2)中的哪几个?(写出所有的) 横看成岭侧成峰，
远近高低各不同.
不识庐山真面目，
只缘身在此山中 题西林壁 苏轼
