流程图（顺序结构）[上学期]

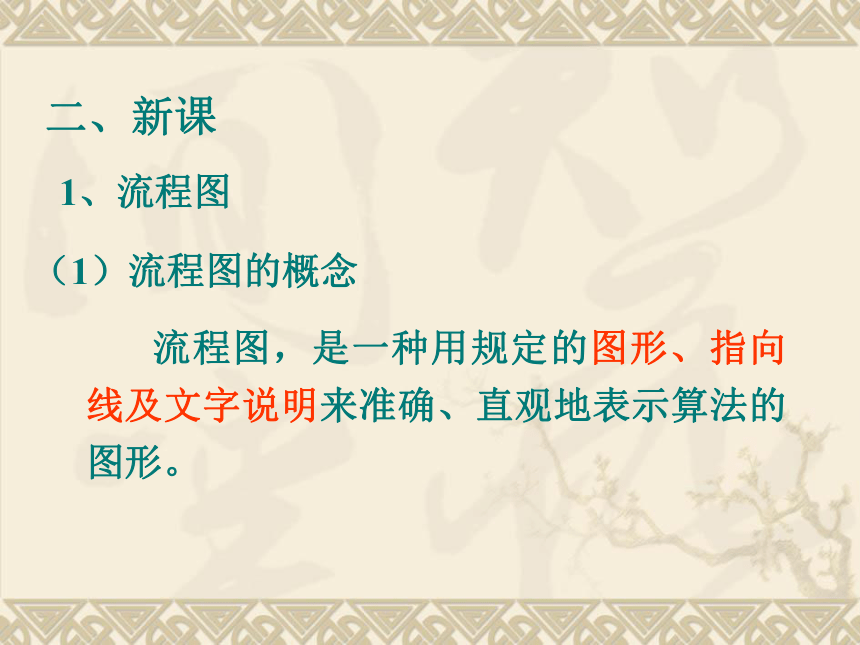

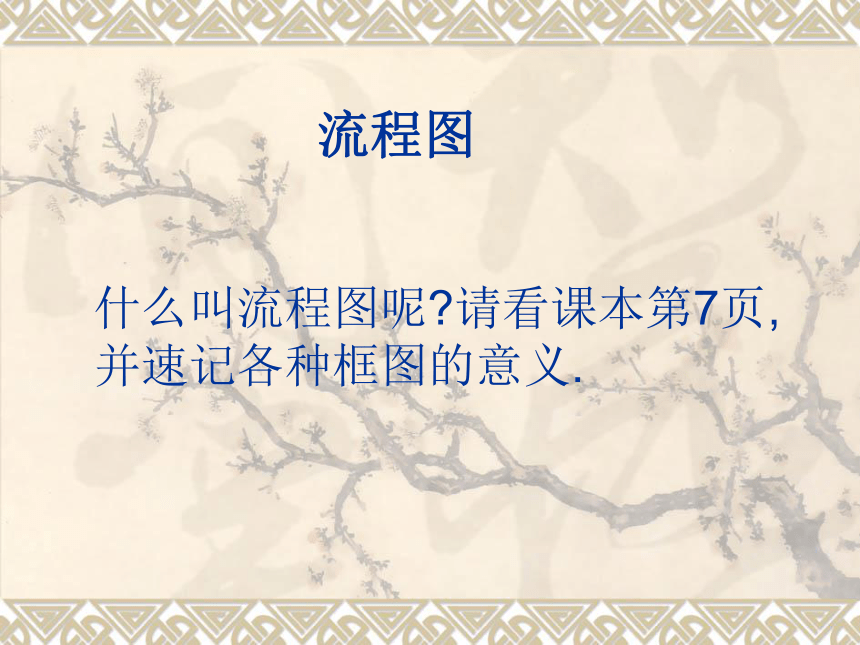

课件15张PPT。流程图什么叫流程图呢?请看课本第7页,并速记各种框图的意义.二、新课 1、流程图 （1）流程图的概念 流程图，是一种用规定的图形、指向线及文字说明来准确、直观地表示算法的图形。 起止

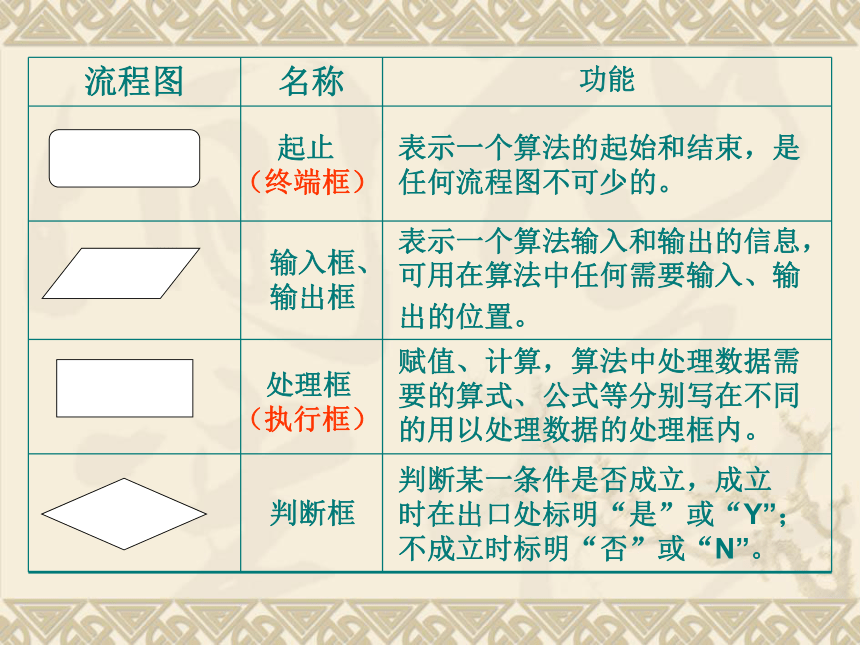

（终端框）表示一个算法的起始和结束，是任何流程图不可少的。输入框、输出框表示一个算法输入和输出的信息，可用在算法中任何需要输入、输
出的位置。
处理框
（执行框）

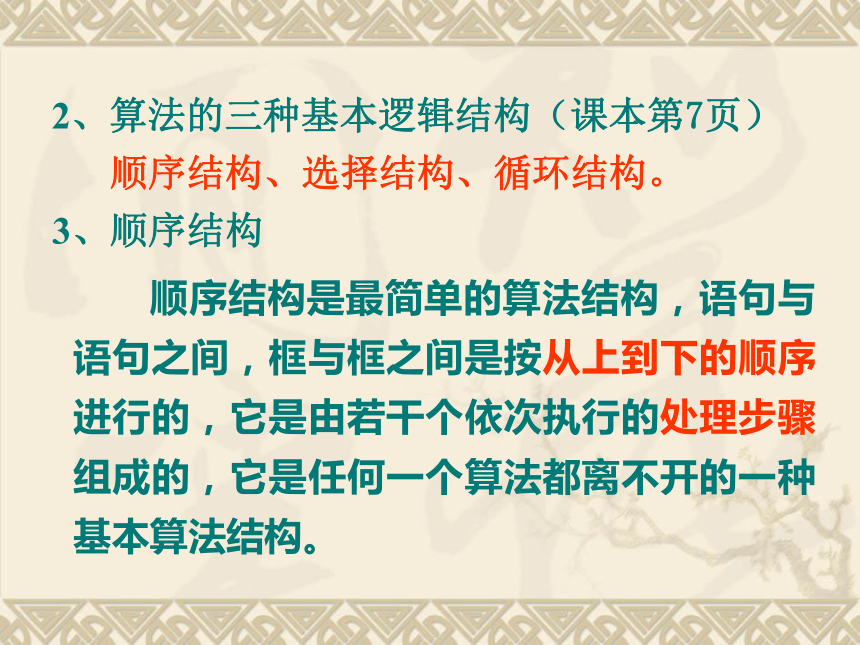

赋值、计算，算法中处理数据需要的算式、公式等分别写在不同的用以处理数据的处理框内。判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”。2、算法的三种基本逻辑结构（课本第7页）

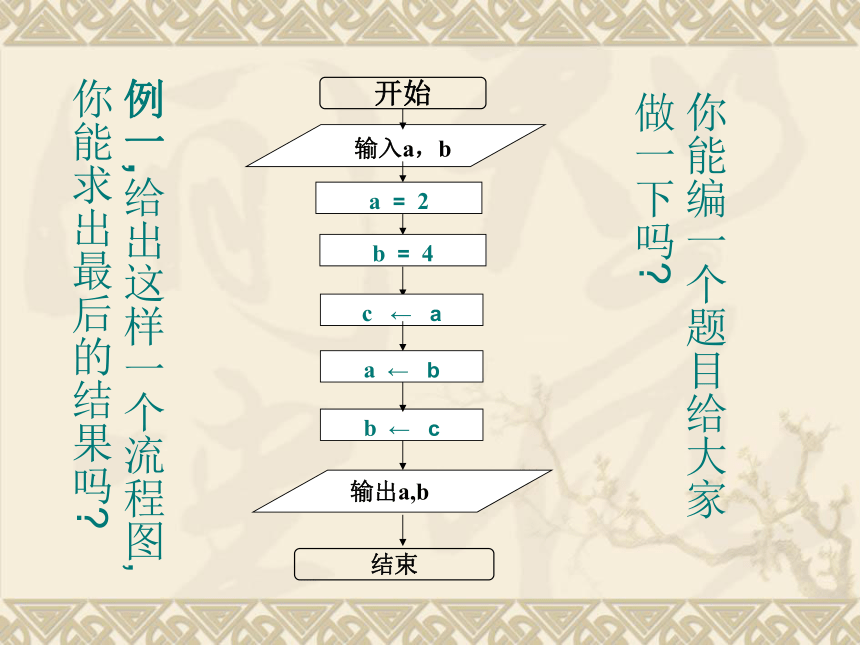

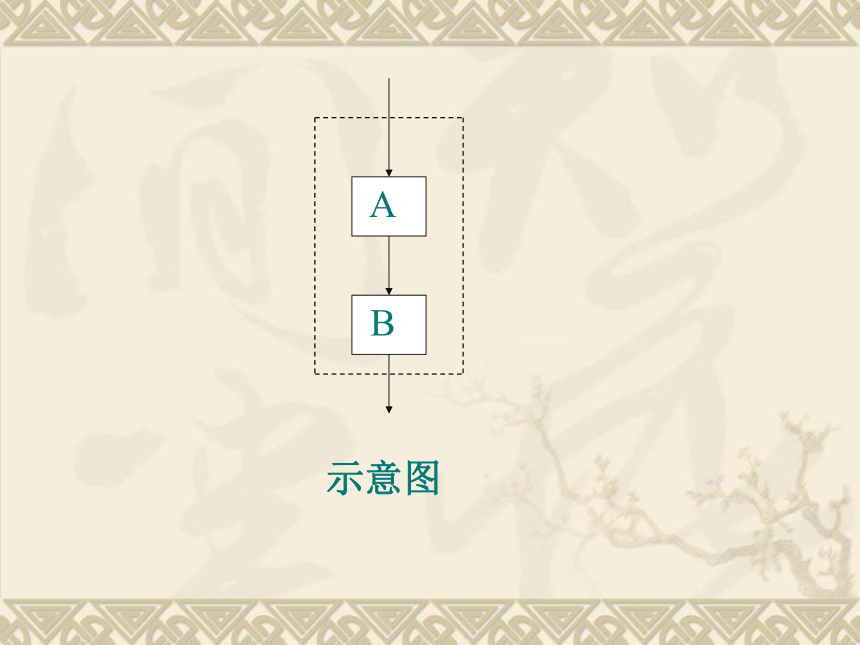

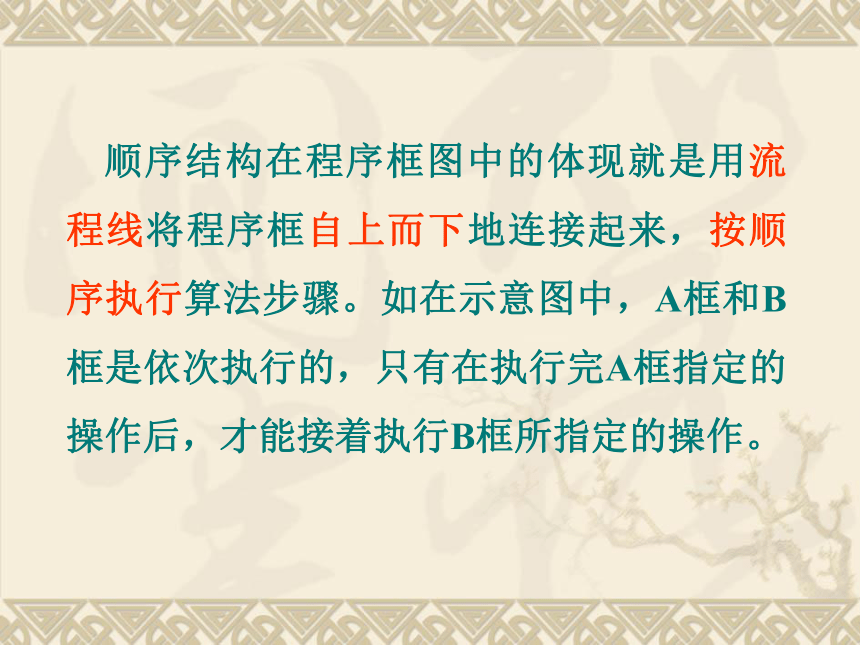

顺序结构、选择结构、循环结构。 3、顺序结构 顺序结构是最简单的算法结构，语句与语句之间，框与框之间是按从上到下的顺序进行的，它是由若干个依次执行的处理步骤组成的，它是任何一个算法都离不开的一种基本算法结构。示意图 顺序结构在程序框图中的体现就是用流程线将程序框自上而下地连接起来，按顺序执行算法步骤。如在示意图中，A框和B框是依次执行的，只有在执行完A框指定的操作后，才能接着执行B框所指定的操作。例一,给出这样一个流程图,你能求出最后的结果吗?你能编一个题目给大家做一下吗?例2、写出下面程序框图的运行结果： 图中输出
S＝ ；2.5（2）图中输出
a＝ 。2例3、写出下面程序框图的运行结果：练习1：写出下列算法的功能。 （1）右图算法的功能
是 ； 求两数平方和
的 算术平方根（2）右图算法的功能
是 。求两数的和例4、已知一个三角形的三边边长分别为2，3，4，利用海伦—秦九韶公式设计一个算法，求出它的面积。 解：算法如下：
第一步：a＝2，b＝3，c＝4；
第二步：p＝ ；
第三步：S＝ 。
第四步：输出S。相应的程序框图为： 结束开始p＝S＝输出Sa＝2,b=3,c=4三、本课小结1、程序框图
（1）程序框图由程序框、流程线和程序框外必要的文字说明组成。
（2）程序框有：终止框、输入（输出）框、处理框和判断框。2、算法的基本逻辑结构：顺序结构、条件结构和循环结构。
3、画程序框图的规则
（1）使用标准的框图符号；
（2）框图一般从上到下、从左到右的方向画；
（3）除判断框外，大多数框图符号只有一个进入点和一个退出点；
（4）在框图符号内描述的语言要简练清楚。
