流程图（选择结构）[上学期]
图片预览
文档简介

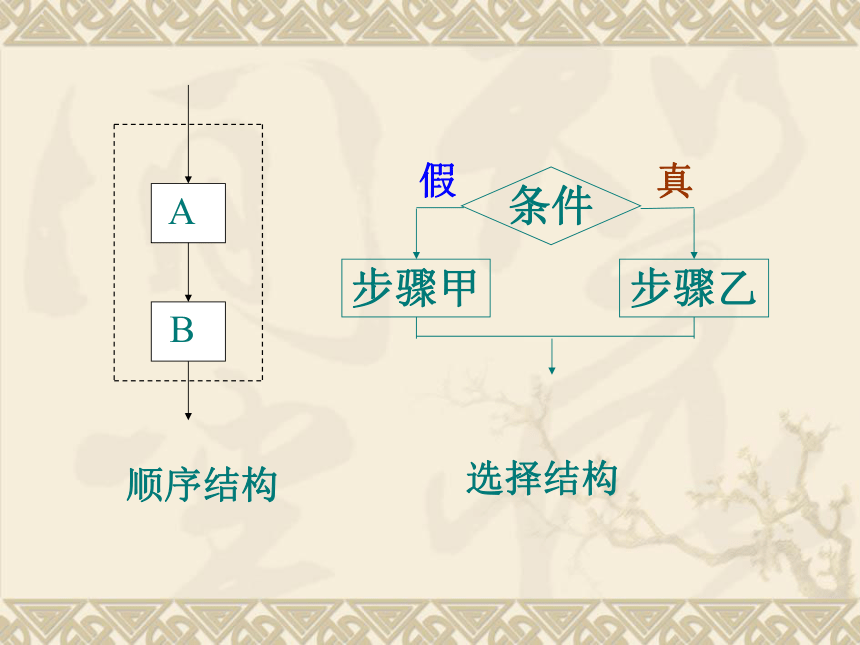

课件10张PPT。选择结构顺序结构 选择结构 2、算法的三种基本逻辑结构（课本第7页）
顺序结构、选择结构、循环结构。 选择结构 先根据条件作出判断,再决定执行哪

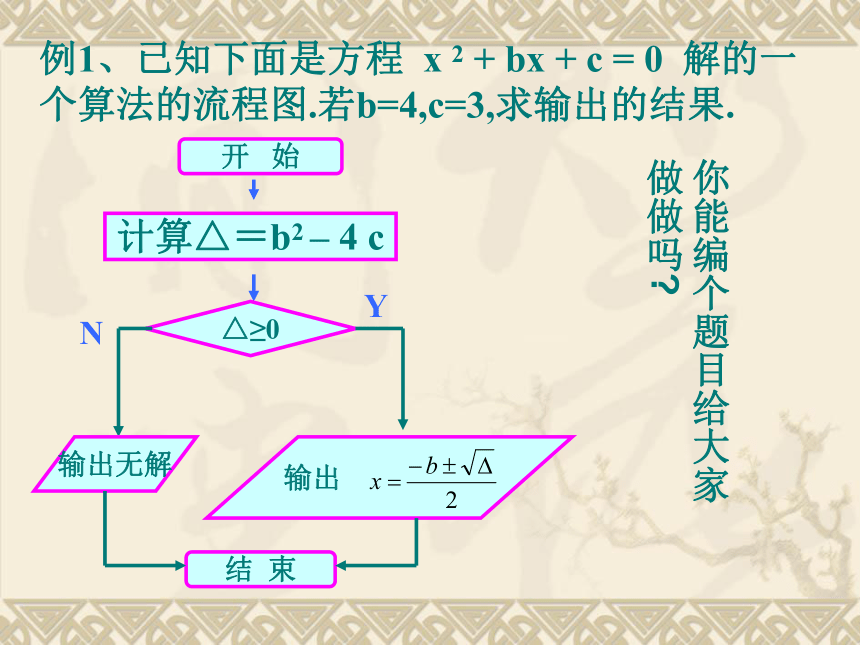

一种操作的结构称为选择结构.例1、已知下面是方程 x 2 + bx + c = 0 解的一个算法的流程图.若b=4,c=3,求输出的结果.你能编个题目给大家做做吗?例2、根据下列流程图，说明算法的功能。若a=4,b=3,求输
出的结果. 例3: 一年有365天。在历法上规定四年一
闰，百年少一闰，每四百年又加一闰。下面
是一个判断是不是闰年的一个流程图。试判
断2000年、2002年、2200年是否为闰年？试判断
2000年、2002年、
2200年是否为闰年？1、若五个数分别为2，4，6，7，5，则输出结果是多少呢？2、若五个数分别为9，4，6，7，5，则输出结果是多少呢？例4：巩固练习:课本第11页练习2.若a,b,c是下面值，求输出结果？1、a=3,b=4,c=2,求输出的结果？2、a=5,b=4,c=3,求输出的结果？3、a=4,b=5,c=6,求输出的结果？例5、求f(3) + f(11)=?
