流程图（循环结构）[上学期]
图片预览
文档简介

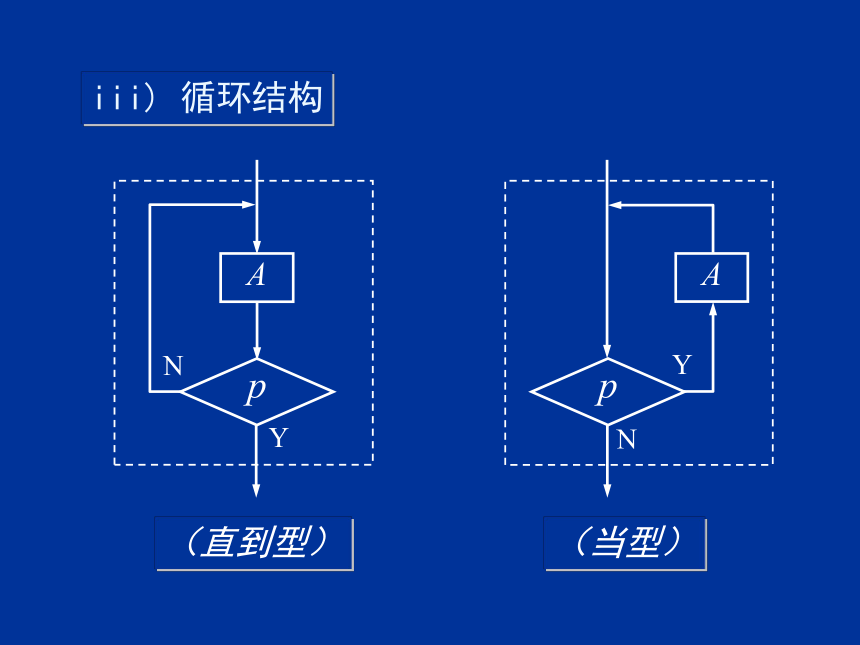

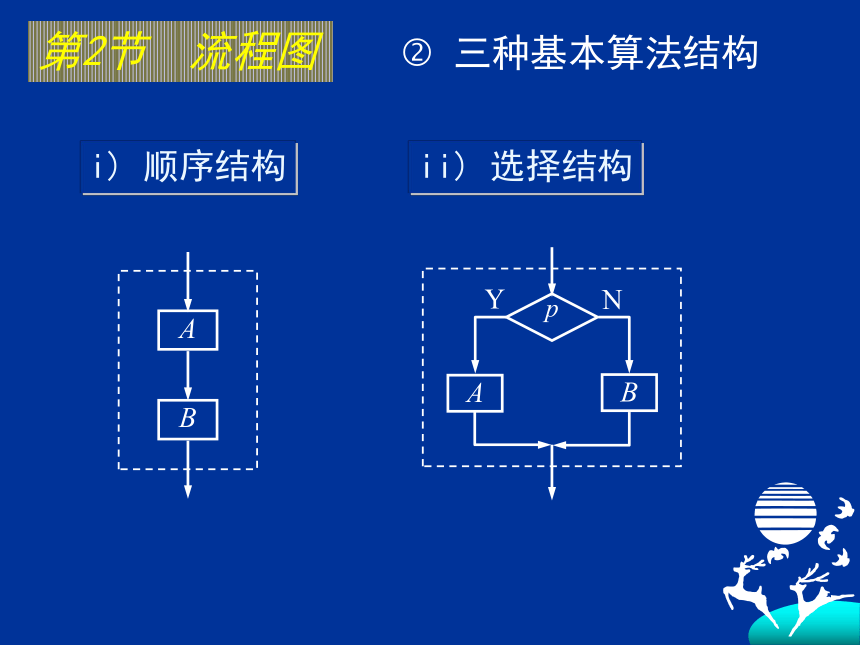

课件13张PPT。循环结构? 三种基本算法结构i) 顺序结构ii) 选择结构第2节 流程图（直到型）（当型）iii) 循环结构 在算法中,像这种需要重复执行

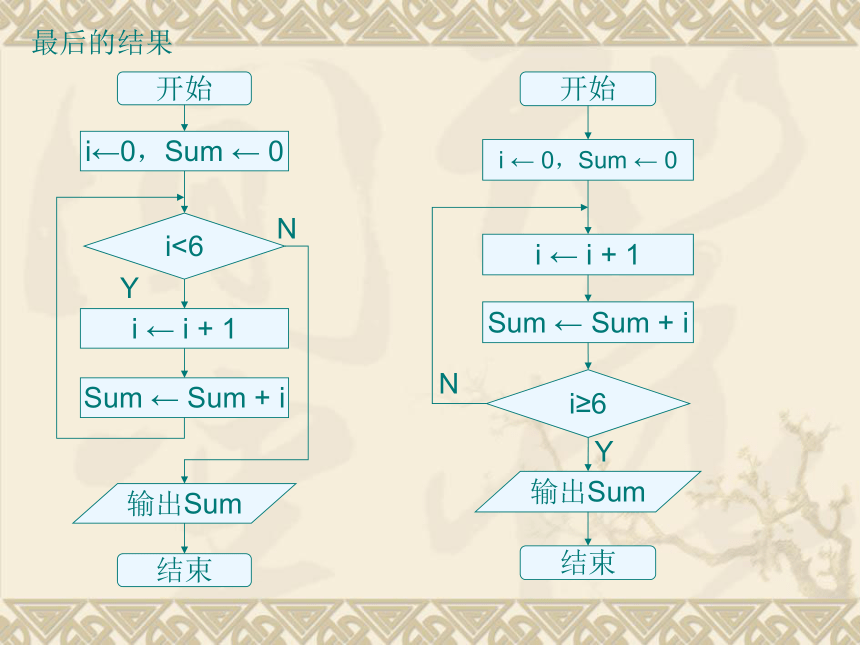

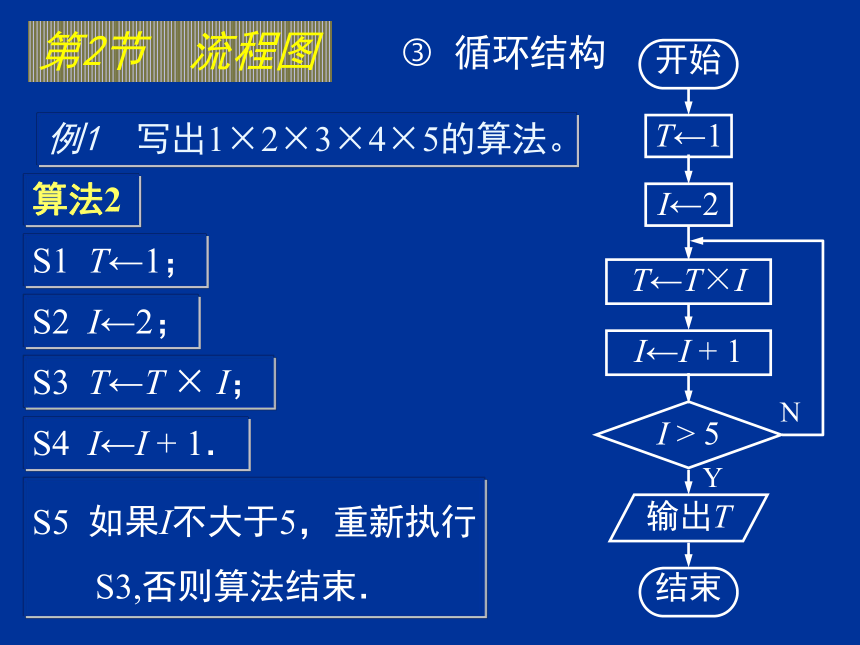

同一操作的结构称为循环结构.? 循环结构第2节 流程图例1 写出1×2×3×4×5的算法。I > 5NYT←1输出TI←2T←T×II←I + 1开始结束算法2S1 T←1；S2 I←2；S3 T←T × I；S4 I←I + 1．S5 如果I不大于5，重新执行 S3,否则算法结束．最后的结果? 循环结构第2节 流程图变式 写出1+3+5+‥‥‥+101的算法。I > 101NYT←1输出TI←3T←T+II←I + 2开始结束算法2S1 T←1；S2 I←3；S3 T←T + I；S4 I←I + 2．S5 如果I不大于101，重新执行 S3,否则算法结束．例2，你能写出输出的结果吗？变式:若S是10,则输出的结果是多少呢?你自己再编一个题目试试看?通过上面两个例子,你能归纳出这是一个什么算法?结束变式2:怎么修改流程图能够输出S的全部约数?N例3 设计一个计算10个数的平均数的算法。算法2S1 S←0；S2 I←1；S3 输入G；S4 S←S + G；S5 I←I+ 1；S6 如果I不大于10，转S3；S7 A ← S/10 ；S8 输出A ；课本第14页练习2.
