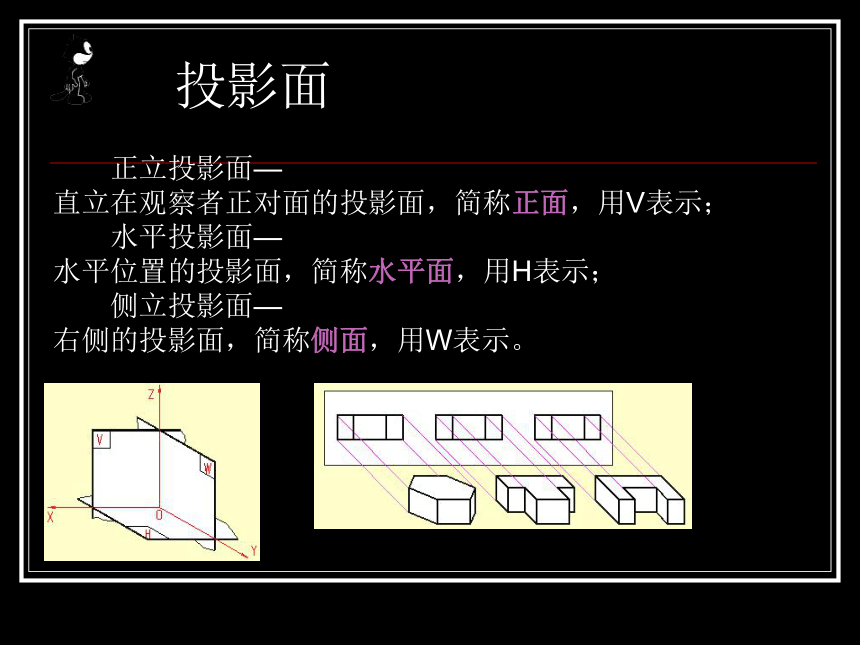

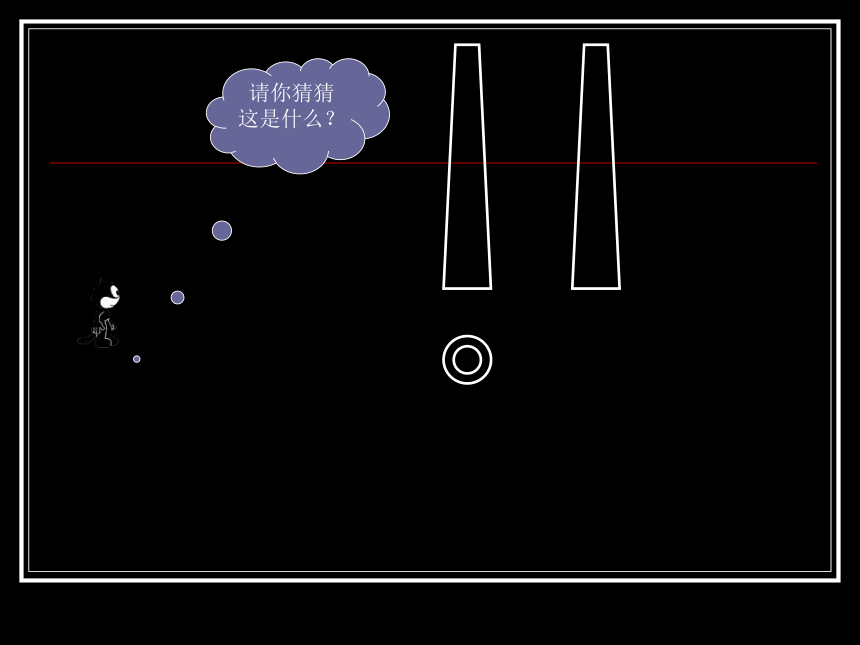

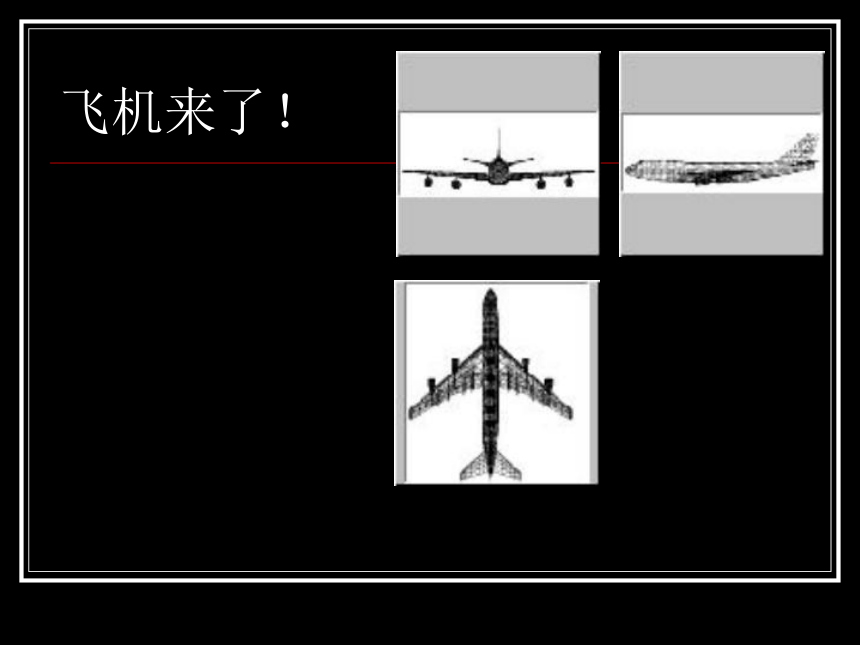

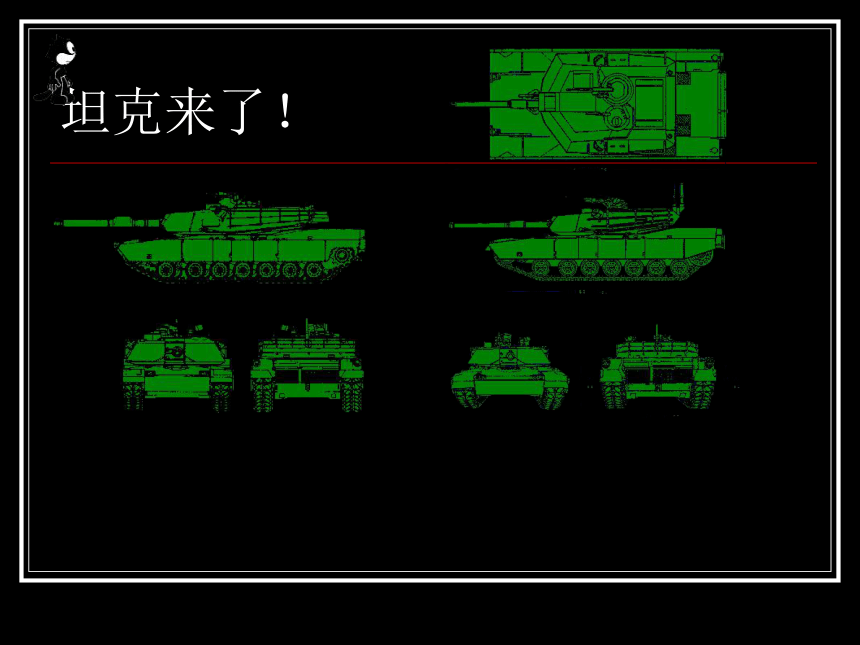

课件13张PPT。三视图（１）坦克来了！飞机来了！请你猜猜这是什么？投影面 正立投影面—
直立在观察者正对面的投影面，简称正面，用V表示； 水平投影面—
水平位置的投影面，简称水平面，用H表示； 侧立投影面—

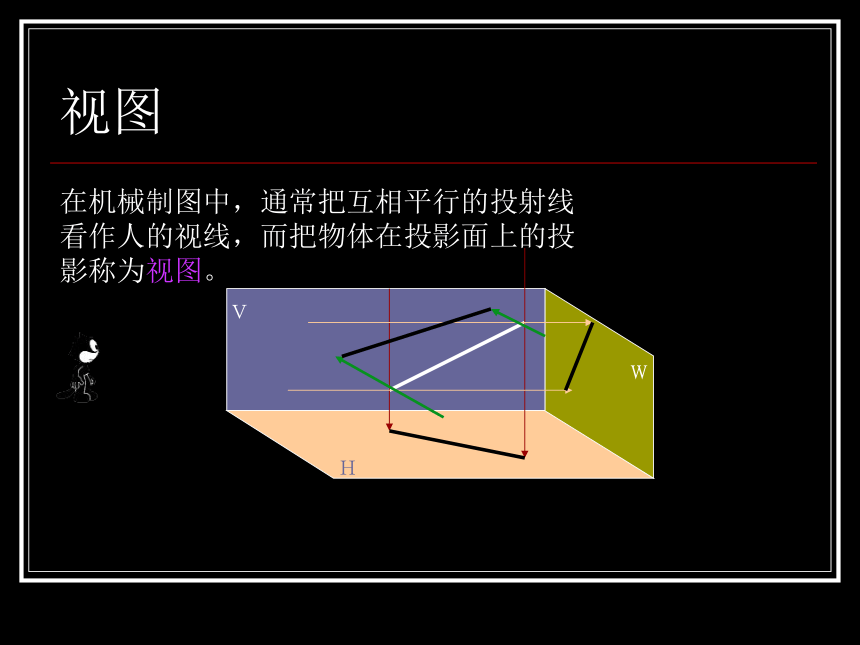

右侧的投影面，简称侧面，用W表示。 视图在机械制图中，通常把互相平行的投射线看作人的视线，而把物体在投影面上的投影称为视图。 ＶＷＨ三视图由前向后投影，在正面上所得视图称为主视图；
由上向下投影，在水平面上所得视图称为俯视图；
由左向右投影，在侧面上所得视图称为左视图。 正方体的三视图投影规律主视图反映了物体上下、左右的位置关系，即反映了物体的 高度和长度；
俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；
左视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度。
由此可得出三视图之间的投影规律为：
主、俯视图——长对正；主、左视图——高平齐；俯、左视图——宽相等。?请画出下列图形的三视图请画出下列图形的三视图简单组合体挖切式拼接式综合式作业：１、请画出下列图形的三视图
