(共25张PPT)
八年级物理第十二章第三节
电 阻

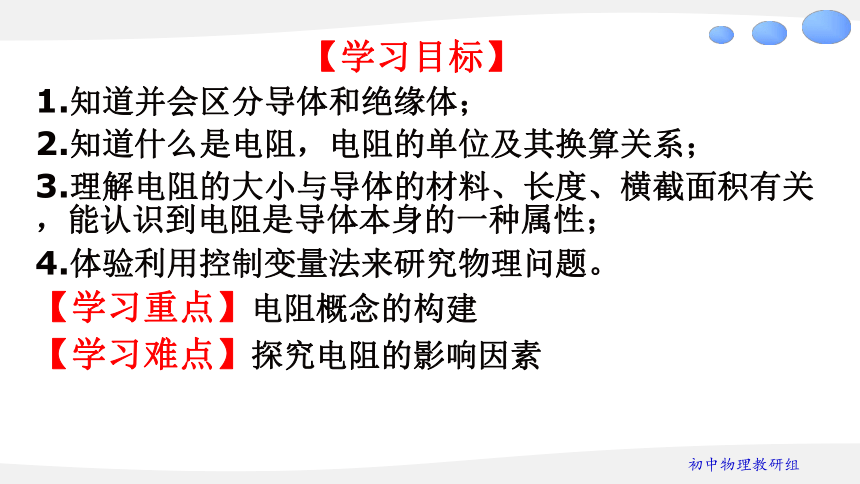

【学习目标】
1.知道并会区分导体和绝缘体；
2.知道什么是电阻，电阻的单位及其换算关系；
3.理解电阻的大小与导体的材料、长度、横截面积有关，能认识到电阻是导体本身的一种属性；
4.体验利用控制变量法来研究物理问题。
【学习重点】电阻概念的构建
【学习难点】探究电阻的影响因素
1、导体：善于导电的物体。
金属内部有部分电子可以自由移动,叫自由电子。
探究知识点一：导体和绝缘体
注意：导体与绝缘体之间没有绝对的界限。
探究知识点一：导体和绝缘体

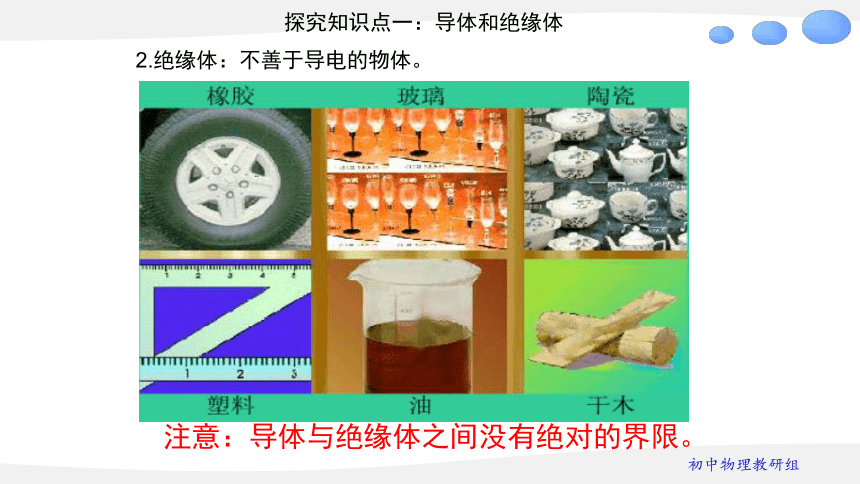

2.绝缘体：不善于导电的物体。

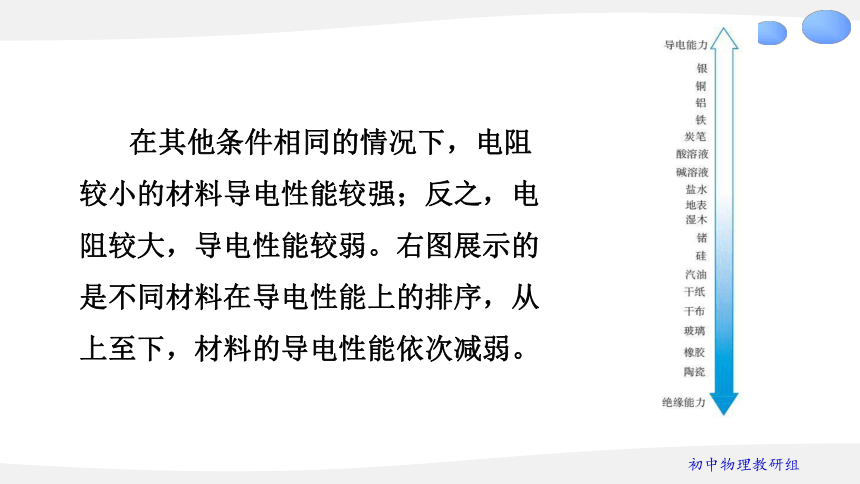

在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。

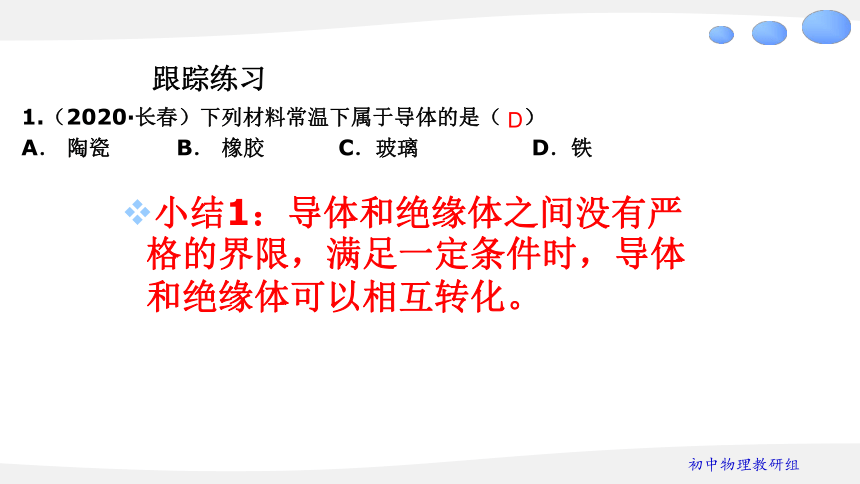

跟踪练习
1.（2020·长春）下列材料常温下属于导体的是（ ）
A． 陶瓷 B． 橡胶 C．玻璃 D．铁
D
小结1：导体和绝缘体之间没有严格的界限，满足一定条件时，导体和绝缘体可以相互转化。

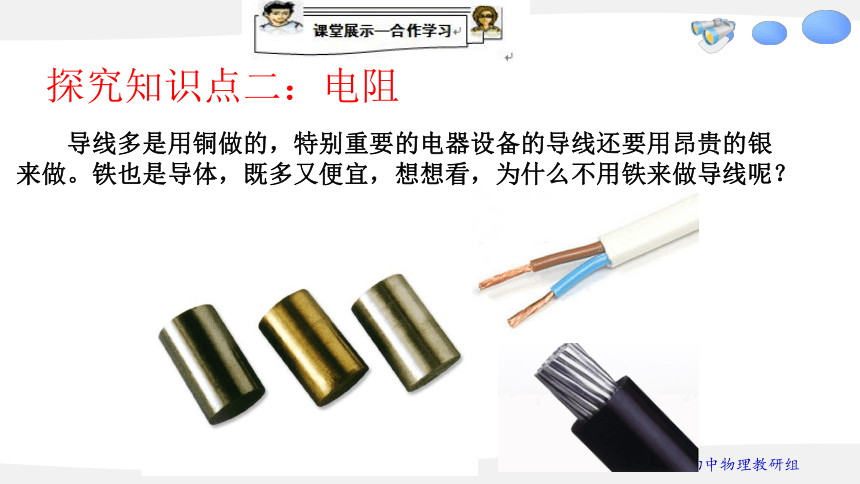

导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？
探究知识点二：电阻

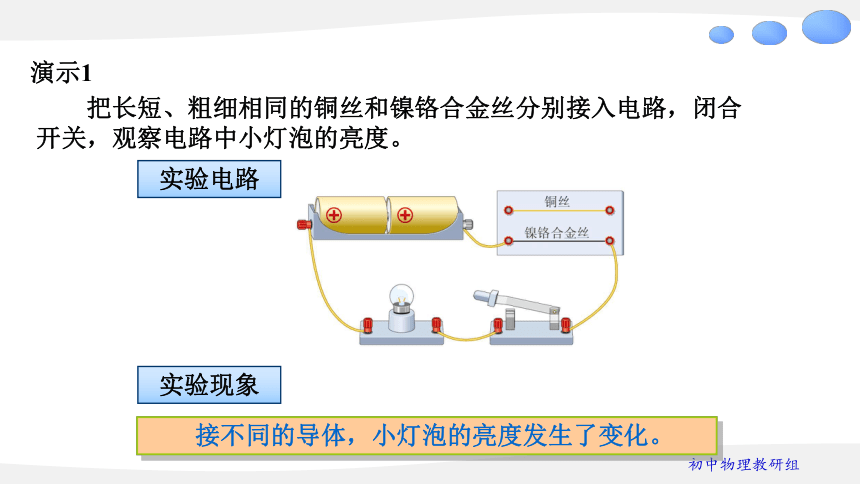

演示1
把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
接不同的导体，小灯泡的亮度发生了变化。
实验电路
实验现象

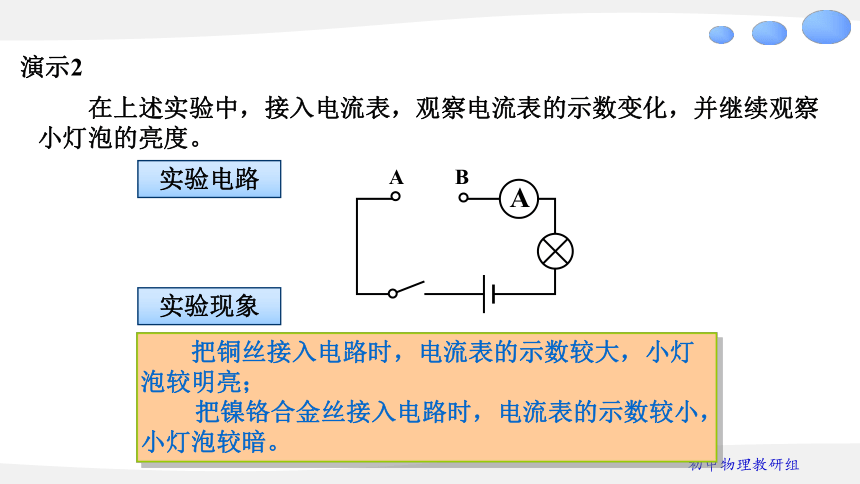

在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。
A
B
A
实验电路
实验现象
把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；
把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。
演示2
导体虽然容易导电，但对电流也有一定的阻碍作用。
在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；
通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。
在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？
实验现象
问 题
1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。
2．单位：欧姆（ohm），简称欧，符号Ω。
3．电阻的单位还有：兆欧（MΩ）
千欧（kΩ）
换算关系是：
1 kΩ = 1 000 Ω= 103 Ω
1 MΩ = 1 000 000 Ω=106 Ω
一、电阻
4．电阻器
在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。
电阻表示导体对电流的阻碍作用的大小。在相同的电压下电阻越大，电路中电流会越小。
小结 2
影响电阻大小的因素有哪些？
A
A
B
探究知识点三：决定电阻大小的因素
实验方案
1．探究电阻与导体长度的关系
实验1：电阻是否与导体的长度有关
材料 长度 （m） 横截面积（mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 0.5 S
镍铬合金 1 S
导体的电阻与长度有关。
材料、横截面积相同，导体越长，电阻越大。
实验1的结论：
2．探究电阻与导体横截面积的关系
实验2：电阻与导体横截面积是否有关
材料 长度 （m） 横截面积 （mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 1 S
镍铬合金 1 2S
导体的电阻与横截面积有关；
材料、长度相同，导体的横截面积越大，电阻越小。
实验2的结论：
实验3：电阻还与温度有关
灯丝
A
加热
在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
4．(2017虹口区一模)当温度一定时，关于两根铜导线电阻的大小，下列判断中正确的是（ ）
A．细的电阻大 B．长的电阻大
C．粗细相同，长的电阻大 D．长度相同，粗的电阻大
5．有三根相同材料制成的导体A、B、C，在相同的温度下，粗细相同，A比B长；C与B长度一样，C粗些．这三根导体的电阻由大到小的排列顺序为____________。
跟踪练习
RA>RB>RC
C
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积；还和温度有关。
易错易混知识点：不要误认为导体的电阻都随温度的升高而增大；导体的电阻与是否接入电路、外加电压及通过电流的大小等外界因素无关。
小结3
6．通过实验发现导体电阻的大小还受__________影响，同一只电灯，发光时比不发光时的电阻______（选填“大”或“小”）。
7．关于导体的电阻，下列说法正确的是（ ）
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．导体的电阻与电流、电压大小无关
跟踪练习
温度
大
D
1．物理学中，用电阻来表示导体对电流阻碍作用的大小。
3．电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。
2．电阻的单位是欧姆，简称欧，符号Ω。
