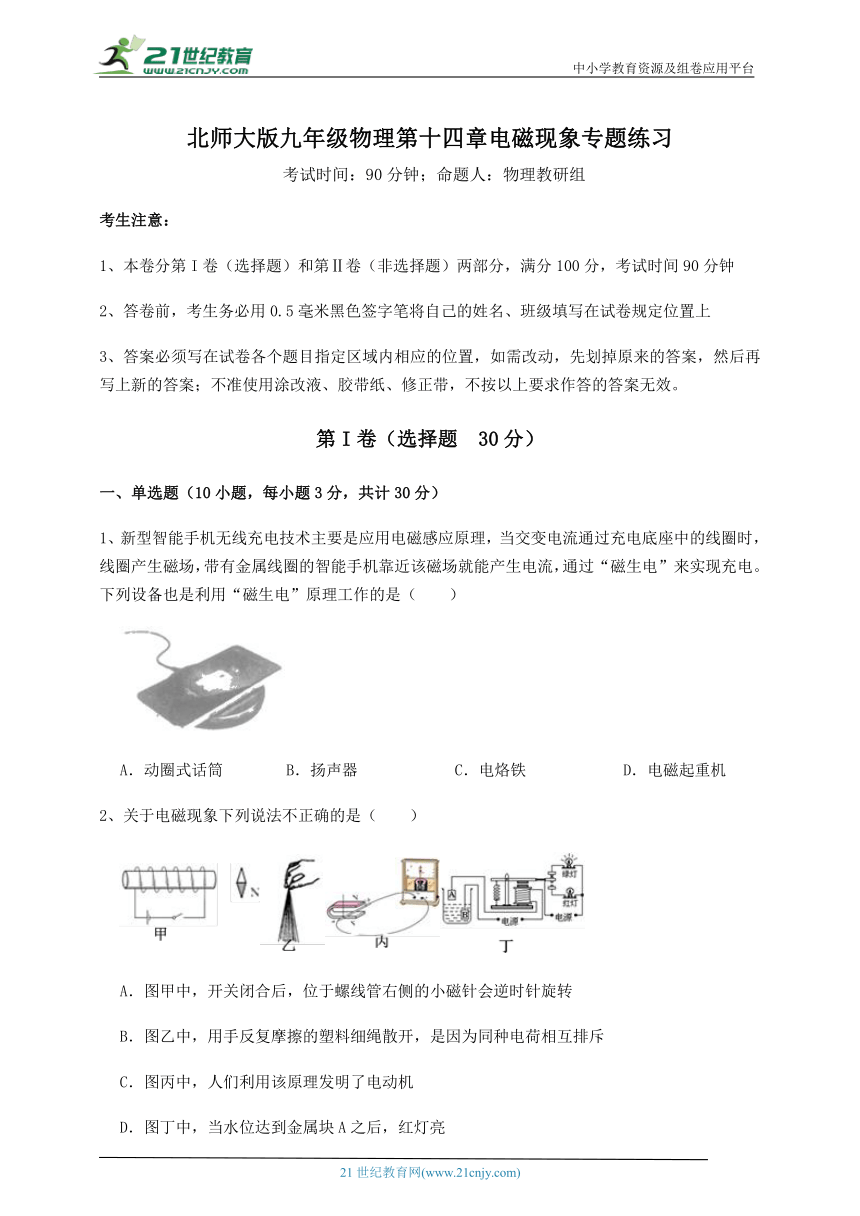

北师大版九年级物理第十四章电磁现象专题练习
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、新型智能手机无线充电技术主要是应用电磁感应原理,当交变电流通过充电底座中的线圈时,线圈产生磁场,带有金属线圈的智能手机靠近该磁场就能产生电流,通过“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是( )
A.动圈式话筒 B.扬声器 C.电烙铁 D.电磁起重机
2、关于电磁现象下列说法不正确的是( )
A.图甲中,开关闭合后,位于螺线管右侧的小磁针会逆时针旋转
B.图乙中,用手反复摩擦的塑料细绳散开,是因为同种电荷相互排斥
C.图丙中,人们利用该原理发明了电动机
D.图丁中,当水位达到金属块A之后,红灯亮

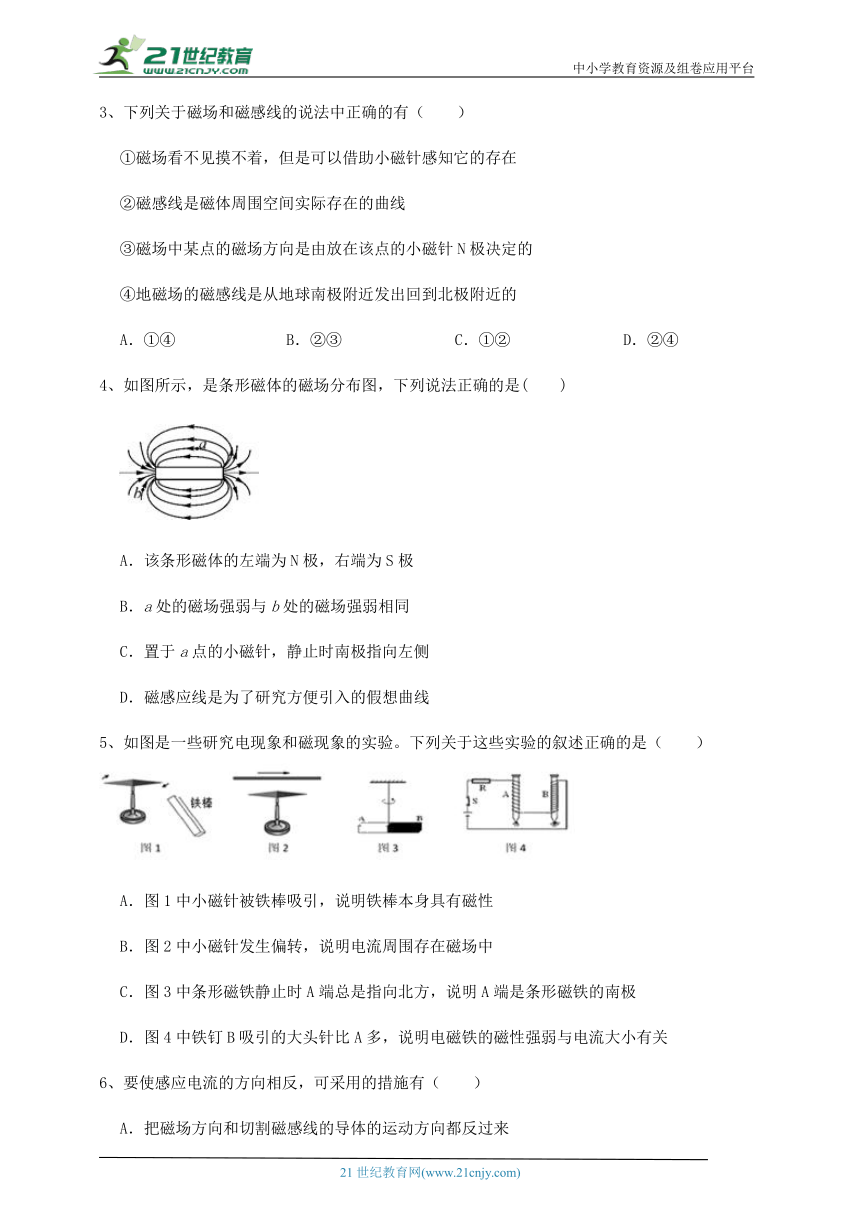

3、下列关于磁场和磁感线的说法中正确的有( )
①磁场看不见摸不着,但是可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁场中某点的磁场方向是由放在该点的小磁针N极决定的
④地磁场的磁感线是从地球南极附近发出回到北极附近的
A.①④ B.②③ C.①② D.②④
4、如图所示,是条形磁体的磁场分布图,下列说法正确的是( )
A.该条形磁体的左端为N极,右端为S极
B.a处的磁场强弱与b处的磁场强弱相同
C.置于a点的小磁针,静止时南极指向左侧
D.磁感应线是为了研究方便引入的假想曲线
5、如图是一些研究电现象和磁现象的实验。下列关于这些实验的叙述正确的是( )
A.图1中小磁针被铁棒吸引,说明铁棒本身具有磁性
B.图2中小磁针发生偏转,说明电流周围存在磁场中
C.图3中条形磁铁静止时A端总是指向北方,说明A端是条形磁铁的南极
D.图4中铁钉B吸引的大头针比A多,说明电磁铁的磁性强弱与电流大小有关
6、要使感应电流的方向相反,可采用的措施有( )
A.把磁场方向和切割磁感线的导体的运动方向都反过来
B.保持导体切割磁感线运动的方向不变,把磁场方向反过来
C.将磁场方向和切割磁感线的导体的运动方向都不改变
D.增加切割磁感线的导线的长度

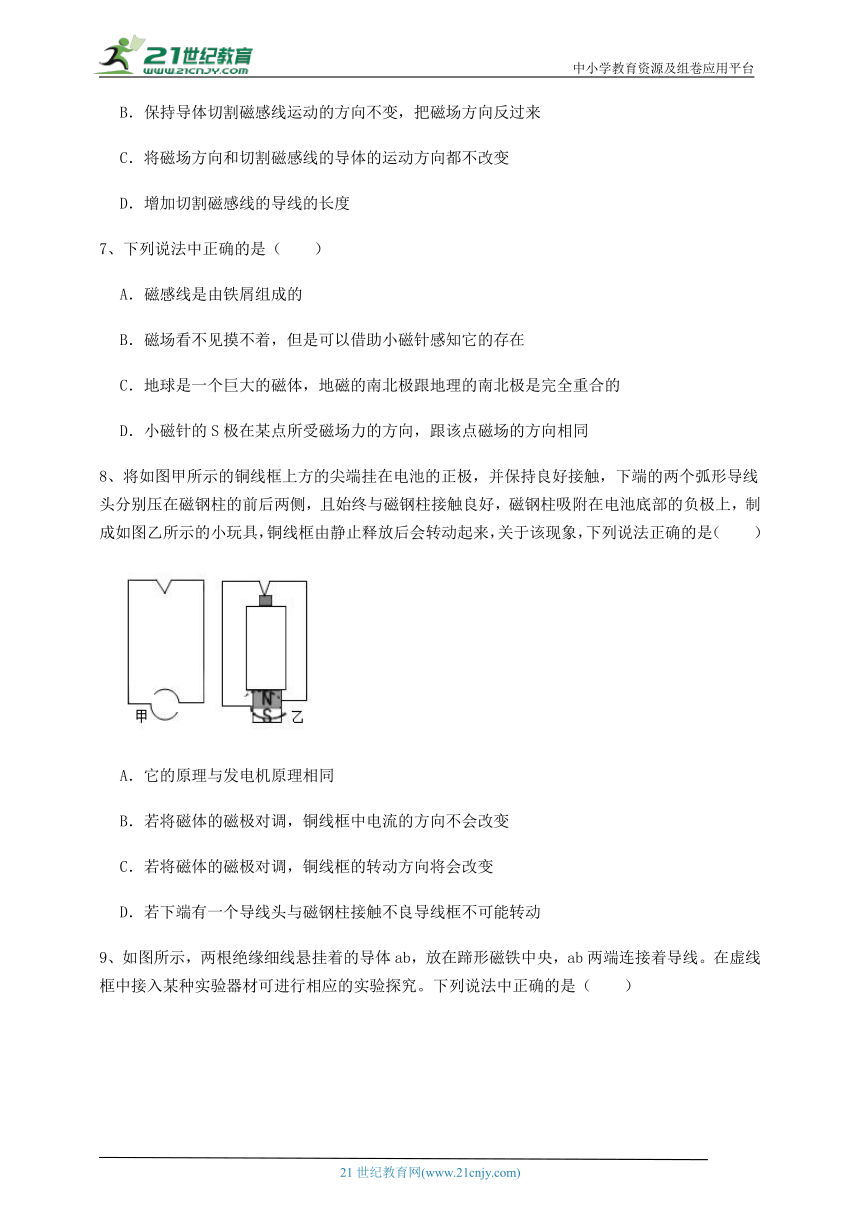

7、下列说法中正确的是( )
A.磁感线是由铁屑组成的
B.磁场看不见摸不着,但是可以借助小磁针感知它的存在
C.地球是一个巨大的磁体,地磁的南北极跟地理的南北极是完全重合的
D.小磁针的S极在某点所受磁场力的方向,跟该点磁场的方向相同
8、将如图甲所示的铜线框上方的尖端挂在电池的正极,并保持良好接触,下端的两个弧形导线头分别压在磁钢柱的前后两侧,且始终与磁钢柱接触良好,磁钢柱吸附在电池底部的负极上,制成如图乙所示的小玩具,铜线框由静止释放后会转动起来,关于该现象,下列说法正确的是( )
A.它的原理与发电机原理相同
B.若将磁体的磁极对调,铜线框中电流的方向不会改变
C.若将磁体的磁极对调,铜线框的转动方向将会改变
D.若下端有一个导线头与磁钢柱接触不良导线框不可能转动

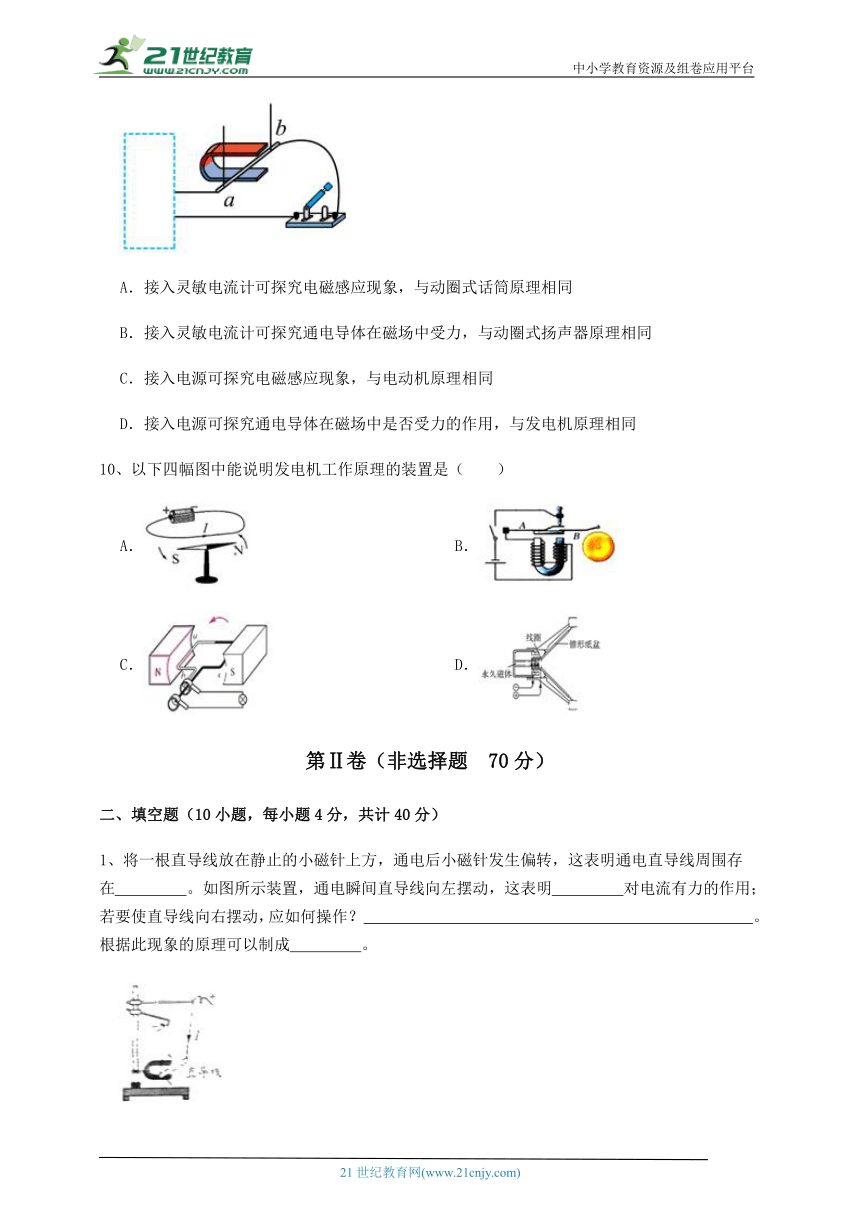

9、如图所示,两根绝缘细线悬挂着的导体ab,放在蹄形磁铁中央,ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是( )
A.接入灵敏电流计可探究电磁感应现象,与动圈式话筒原理相同
B.接入灵敏电流计可探究通电导体在磁场中受力,与动圈式扬声器原理相同
C.接入电源可探究电磁感应现象,与电动机原理相同
D.接入电源可探究通电导体在磁场中是否受力的作用,与发电机原理相同
10、以下四幅图中能说明发电机工作原理的装置是( )
A. B.
C. D.
第Ⅱ卷(非选择题 70分)
二、填空题(10小题,每小题4分,共计40分)
1、将一根直导线放在静止的小磁针上方,通电后小磁针发生偏转,这表明通电直导线周围存在 。如图所示装置,通电瞬间直导线向左摆动,这表明 对电流有力的作用;若要使直导线向右摆动,应如何操作? 。根据此现象的原理可以制成 。

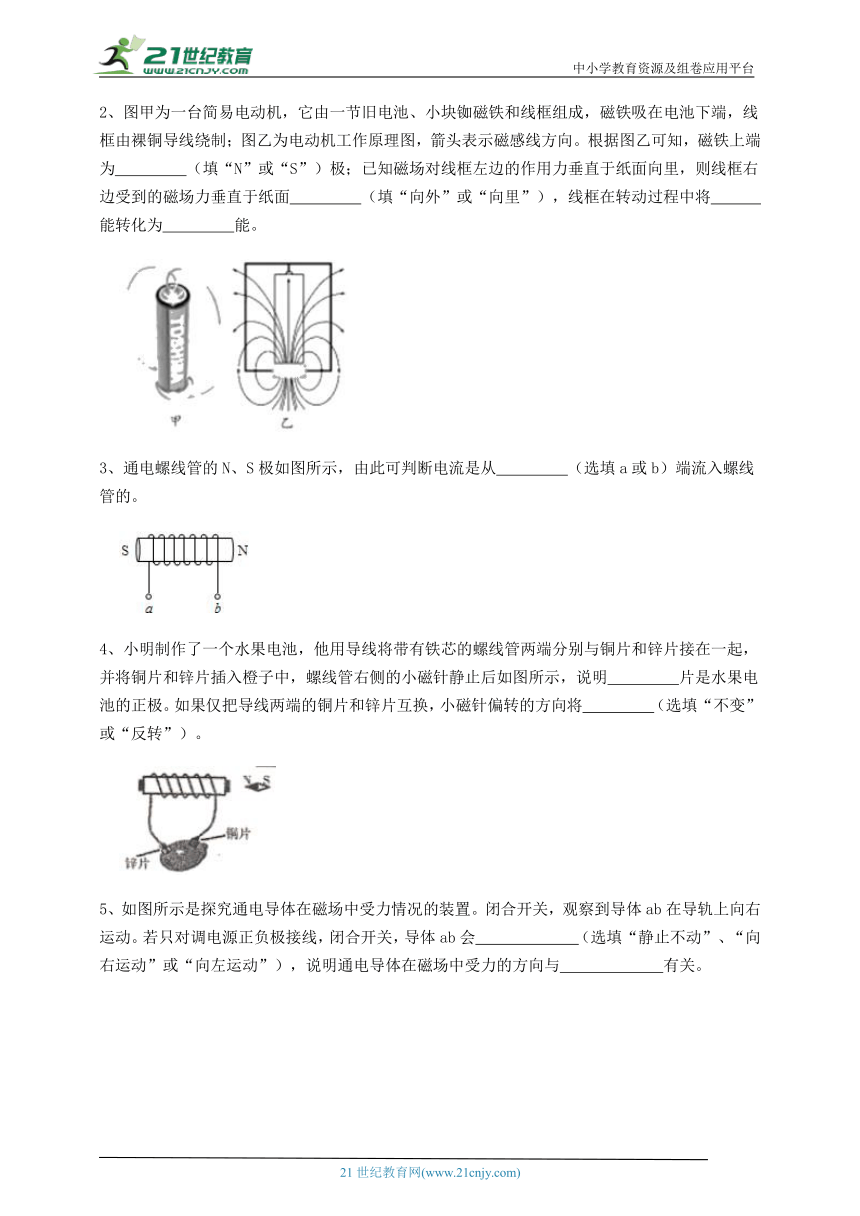

2、图甲为一台简易电动机,它由一节旧电池、小块铷磁铁和线框组成,磁铁吸在电池下端,线框由裸铜导线绕制;图乙为电动机工作原理图,箭头表示磁感线方向。根据图乙可知,磁铁上端为 (填“N”或“S”)极;已知磁场对线框左边的作用力垂直于纸面向里,则线框右边受到的磁场力垂直于纸面 (填“向外”或“向里”),线框在转动过程中将 能转化为 能。
3、通电螺线管的N、S极如图所示,由此可判断电流是从 (选填a或b)端流入螺线管的。
4、小明制作了一个水果电池,他用导线将带有铁芯的螺线管两端分别与铜片和锌片接在一起,并将铜片和锌片插入橙子中,螺线管右侧的小磁针静止后如图所示,说明 片是水果电池的正极。如果仅把导线两端的铜片和锌片互换,小磁针偏转的方向将 (选填“不变”或“反转”)。
5、如图所示是探究通电导体在磁场中受力情况的装置。闭合开关,观察到导体ab在导轨上向右运动。若只对调电源正负极接线,闭合开关,导体ab会 (选填“静止不动”、“向右运动”或“向左运动”),说明通电导体在磁场中受力的方向与 有关。
6、如图甲所示为上海的磁悬浮列车示意图,图乙是其实现悬浮的原理图,A是轨道线圈(线圈绕法没有体现),安装在铁轨上;B是安装在车身上(紧靠铁轨下方)的电阻非常小的螺线管,B中电流方向如图乙所示,螺线管B与电磁铁A之间相互 (填“排斥”或“吸引”),从而使列车悬浮在铁轨上方,B上端为 (选填“N”或“S”)极。
7、如图所示,组装好实验器材,给铝棒(直导线)通电,观察到铝棒运动起来,表明磁场对通电直导线有 ;对调磁极,改变 方向,观察到铝棒运动的方向发生改变,表明 有关。
8、磁场强弱处处相同的磁场叫做匀强磁场,磁场强度的单位是特斯拉,简称特,符号T。实验表明在匀强磁场中,当通电导体与磁场方向垂直时,电流所受的安培力F等于磁场强度B、电流I、导线长度L三者的乘积,即F=BIL。在磁场强度为0.5T的匀强磁场中,有一条与磁场方向垂直的通电导线,通过它的电流为5A,导线上长为40cm的一段所受的安培力F= N。将此导线从磁场中拿走,磁场强度 (选填“变大”、“变小”或“不变”)。
9、如图是一款能发电的魔方充电器,转动魔方时,它根据 (选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”)的原理发电,将电能储存于魔方内。魔方的塑料外壳是 (选填“导”或“绝缘”)体。魔方能通过USB接口给移动设备充电,给移动设备充电时,魔方相当于电路中的 (选填“电源”或“用电器”)。
10、如图所示,R0是一个光敏电阻,光敏电阻的阻值随光照强度的增加而减小,R是电阻箱(已调至合适阻值),它们和继电器组成自动控制电路来控制路灯,白天灯熄,夜晚灯亮,则给路灯供电的电源应接在 (选填ab,bc或ac)两端;如果将电阻箱R的阻值调小,则路灯比原来 ( 选填“早一些”或“迟一些”)亮。
三、实验探究(3小题,每小题10分,共计30分)
1、如图所示为“探究磁生电”的实验装置。
(1)实验中,通过观察 来判断电路中是否有感应电流;
(2)闭合开关,若导体ab不动,左右移动磁铁,电路中 (选填“有”或“无”)感应电流;
(3)在仪器和电路连接都完好的情况下,某小组的实验现象不太明显。请提出一条 改进措施: ;
(4)该实验的结论是:闭合电路的一部分导体,在磁场中做 时,导体中就会产生感应电流。
2、小明同学设计了如图甲所示的装置来探究通电螺线管周围的磁场。
(1)组装好器材,闭合开关,发现竖直悬挂的小铁球向右运动,是因为小铁球受到 的作用,该现象说明通电螺线管周围存在 ;若将小铁球换成大小相同的铝球,铝球将 (选填“向右运动”“向左运动”或“静止”)。
(2)去掉小铁球,将小磁针放在螺线管周围不同位置,放小磁针的目的是确定通电螺线管周围磁场的 。
(3)闭合开关后,小磁针静止时的情景如图乙所示,由此可知通电螺线管周围的磁场和 磁体的磁场相似,小磁针涂黑的一端应是 极。
3、小华学了有关电磁方面的知识后,设计了如图所示的甲、乙两个装置。
(1)为了探究电磁感应现象,小华应选用 装置进行实验。
(2)小华选用甲装置探究有关知识时,进行了如下的操作:①让直线ab静止在磁场中;②让导线ab在磁场中左右运动;③让导线ab沿竖直方向上下缓慢运动。其中能使电流表指针发生偏转的是 。(填序号)
(3)如果在乙装置的实验中,当开关闭合时,发现直导线ab向左运动,若要使导线ab向左运动,你采取的措施是 ;在这个实验中,电能转化为 能。
-参考答案-
一、单选题
1、【答案】A
【解析】解: 从题意中知道,手机中的线圈,能将底座产生的变化的磁场转化为电流给手机电池充电,是利用电磁感应原理工作的;
A、动圈式话筒是利用闭合电路的一部分导体做切割磁感线运动能够产生感应电流,是电磁感应现象,A符合题意;
B、扬声器是利用通电导体受到磁场力的作用工作的,B不符合题意;
C、电烙铁是利用电流的热效应工作的,C不符合题意;
D、电磁起重机是利用电流的磁效应工作的,D不符合题意。
故答案为:A
【分析】电磁感应:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种现象叫电磁感应,产生的电流叫感应电流.
2、【答案】C
【解析】A、电流从螺线管的左端流入,右端流出,结合线圈的绕向,可以确定螺线管的右端为N极,左端为S极;由于异名磁极相互吸引,同名磁极相互排斥,所以小磁针的N极将远离螺线管的N极,小磁针的S极将靠近螺线管的N极,故是逆时针转动,A正确,不符合题意;
B、塑料捆扎绳与手摩擦带电;塑料捆扎绳上带的是同种电荷,同种电荷相互排斥,所以塑料绳会向四周散开,B正确,不符合题意;
C、图为电磁感应现象的实验,发电机根据电磁感应原来制成的,C错误,符合题意;
D、当水位没有达到A时,电磁铁没有磁性,只有绿灯亮;当水位到达A时电路接通,电磁继电器有磁性,衔铁就会在磁力吸引的作用下与红灯接通,红灯亮;D正确,不符合题意;
故答案为:C
【分析】处在磁场中的通电导体棒,电流对导体棒有力的作用,导体棒就会运动起来,这就是电动机的原理。
3、【答案】A
【解析】解:①磁场看不见摸不着,但磁场对放入其中的磁体有力的作用,所以可以借助小磁针感知它的存在,这是典型的转换法,故①正确;
②磁感线是不存在的,是为了研究方便而假象的一些有方向的曲线,故②错误;
③磁场中某点的磁场方向是一定的,并不是由放在该点的小磁针N极决定的,故③错误;
④地球是一个巨大的磁体,地磁场的南极在地理北极附近,地磁场的北极在地理南极附近,所以地磁场的磁感线是从地球南极附近发出回到北极附近,故④正确。
故答案为:A
【分析】磁体周围存在着磁场,磁极间的相互作用就是通过磁场发生的.
磁感线:描述磁场的强弱和方向而假想的曲线.磁体周围的磁感线是从它北极出来,回到南极.(磁感线是不存在的,用虚线表示,且不相交)
地磁的北极在地理位置的南极附近;而地磁的南极则在地理位置的北极附近.(地磁的南北极与地理的南北极并不重合,它们的交角称磁偏角,这是我国学者:沈括最早记述这一现象.)
4、【答案】D
【解析】由图示可知,右端是N极,左端是S极,A不符合题意;磁感线越密的地方,磁场强度越大,所以可知b点的磁场较强,B不符合题意;根据磁极间的相互作用可知,置于a点的小磁针,静止时南极指向右侧,C不符合题意;磁感线不是真实存在的,是为了研究问题方便而假想出来的,D符合题意;
故答案为:D。
【分析】条形磁体外部的磁感线由N极出发,回到S极;磁感线越密的地方,磁场强度越大;明确磁感线不是真实存在的,是为了研究问题方便而假想出来的曲线.
5、【答案】B
【解析】解:A、图1中铁棒靠近小磁针,即使铁棒没有磁性,小磁针也会吸引铁棒,不能确定铁棒是否具有磁性,A不符合题意;
B、图2是奥斯特实验,说明通电导体周围存在磁场,B符合题意;
C、磁铁都具有指向性,图2中条形磁铁静止时A端总是指向北方,说明A端是条形磁铁的北极,C不符合题意;
D、从图可知,铁芯相同、电流相同,只有线圈的匝数不同,说明电磁铁磁性强弱与线圈匝数的关系的,D不符合题意。
故答案为:B
【分析】四幅图分别代表了电与磁中四个重要的物理实验,分别是磁体的特性、电流的磁效应、磁体的极性、电磁铁的探究,在学习中相互比较更能有效地进行把握.
6、【答案】B
【解析】A.把磁场方向和切割磁感线的导体的运动方向都反过来,二者同时改变,感应电流的方向不变,A不符合题意。
B.保持导体切割磁感线运动的方向不变,把磁场方向反过来,则感应电流的方向相反,B符合题意。
C.将磁场方向和切割磁感线的导体的运动方向都不改变,感应电流的方向不变,C不符合题意。
D.增加切割磁感线的导线的长度,电流方向不变,电流变大,D不符合题意。
故答案为:B
【分析】感应电流的方向与导体的运动方向及磁场方向都有关系,要使感应电流的方向相反,可采用的措施有改变磁场方向或改变切割磁感线的导体的运动方向.
7、【答案】B
【解析】A.磁感线是不存在的,磁感线是铁屑组成的说法错误,A不符合题意;
B.磁场看不见摸不着,根据磁场的性质磁场会对置于其中的磁体产生力的作用,因此可以借助小磁针感知它的存在,这是典型的转换法,B符合题意;
C.地球是一个巨大的磁体,地磁场的南极在地理北极附近,地磁场的北极在地理南极附近,二者并不完全重合,C不符合题意;
D.小磁针的N极在某点所受磁场力的方向,跟该点磁场的方向相同,D不符合题意。
故答案为:B。
【分析】磁场是磁体周围存在的一种看不见的特殊物质;可以通过小磁针反应磁场的分布。
8、【答案】C
【解析】A.铜线框由静止释放后,由于铜线中有电流通过,铜线在磁场中受到力的作用,会转动起来,和电动机的原理是相同的,A不符合题意;
B.电流是从电源的正极出来,经过导线后回到电源的负极,电流方向与磁场的方向无关,B不符合题意;
C.若将磁体的磁极对调,则导线在磁场中受到力的方向会发生改变,即铜线框的转动方向将会改变,C符合题意;
D.若下端有一个导线头与磁钢柱接触不良,但另一条导线仍然受到磁力的作用,仍然会转动,D不符合题意。
故答案为:C。
【分析】电路闭合后会产生电流,处在磁场中的导线,磁场对导导线有力的作用。
9、【答案】A
【解析】AB.在虚线框中接入电流表时,电路中无电源,闭合电路中的部分导体在磁场中做切割磁感线运动时,会产生感应电流,可以探究电磁感应现象,与发电机的原理相同,动圈式话筒也是根据电磁感应现象制成的,而扬声器是利用电流的磁效应工作的,A符合题意、B不符合题意;
CD.在虚线框中接入电源时,通电导体在磁场中会受到力的作用,可以探究磁场对电流的作用,与电动机的原理相同,CD不符合题意。
故答案为:A。
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生感应电流,这就是电磁感应现象,利用该现象制成了发电机;通电导体在磁场中会受到力的作用,据此制成了电动机。
10、【答案】C
【解析】A.如图说明通电导线周围存在着磁场,A不符合题意;
B.如图是电磁继电器,能用来接通和断开电铃,利用的是电流的磁效应,B不符合题意;
C.如图是电磁感应现象,线圈转动产生感应电流,能说明发电机的工作原理,C符合题意;
D.如图是扬声器,能把电流转变成振动,发出声音,与电动机原理相同,D不符合题意。
故答案为:C。
【分析】导体棒做切割磁感线运动时,电路中就会产生电流,这种现象叫做法拉第电磁感应定律,此即为发电机的工作原理,产生的电流方向与导体棒的运动方向和磁场方向有关。
二、填空题
1、【答案】磁场;磁场;改变流过直导线的电流方向或对换磁铁的两个磁极;电动机
【解析】【解答】通电导线周围存在磁场,这是奥斯特实验得到的结论,并且通电导线周围的磁场方向与电流方向有关。磁场对通电导线有力的作用,使直导线运动,直导线所受力的方向与电流方向和磁场方向有关,要使直导线的运动方向相反,可以改变磁场方向或改变直导线中的电流方向,只要改变其中一项即可,不能同时改变磁场方向和电流方向。根据通电导线在磁场中受力的作用可以制成电动机,把电能转化为机械能。
【分析】奥斯特实验证明:通电导线周围存在磁场;通电导线在磁场中受力的作用,所受力的方向由电流的方向和磁场的方向有关.
2、【答案】N;向外;电;机械
【解析】【解答】解:图甲为一台简易电动机,它由一节旧电泡、小块铷磁铁和线框组成,磁铁吸在电池下端,线框由裸铜导线绕制;图乙为电动机工作原理图,箭头表示磁感线方向。根据图乙可知,在磁体外部,磁感线总是从N极发出,回到S极,磁铁上端为N极;已知磁场对线框左边的作用力垂直于纸面向里,根据左手定则判断,电流相反,线框右边受到的磁场力垂直于纸而向外,线框在转动过程中将电能转化为机械能。
故答案为:N;向外;电;机械。
【分析】在磁体外部,磁感线总是从N极发出,回到S极;再根据左手定则判断 磁场力方向.线框在转动,故将电能转化为机械能.
3、【答案】a
【解析】【解答】由于通电螺线管的左端是S极、右端N极,由安培定则可知,用右手握住通电螺线管,让大拇指指向右侧,此时四指所知的方向即为电流的方向,电流从左侧流入,即电流是从a端流入螺线管的。
【分析】结合通电螺线管的N极和S极,利用右手螺旋定则求解通电螺线管的电流方向,判断电流的方向即可。
4、【答案】铜;反转
【解析】【解答】根据图像,小磁针的北极在左侧,说明通电螺线管的右侧是南极,通电螺线管的左侧是北极,根据安培定则判断电流从铜片流出,说明铜片是电池的正极,若改变线圈中的电流方向则螺线管的磁场改变,小磁针的偏转方向将改变,会反转。
故答案为:铜;反转。
【分析】根据磁极间的相互作用判断通电螺线管的磁极位置,根据安培定则和螺线管的磁极判断电流的方向。
5、【答案】向左运动;电流方向
【解析】【解答】通电导体在磁场中受到力的作用,所受力的方向与电流的方向和磁场的方向有关, 若只对调电源正负极接线则电流方向改变,磁场方向不变,导体棒将向反方向即左侧移动,同时说明通电导体在磁场中受力的方向与电流方向有关。
【分析】通电导体在磁场中受到力的作用,受力的方向与电流的方向和磁场的方向有关。
6、【答案】吸引;N
【解析】【解答】列车是靠电磁铁异名磁极相互吸引才能使车身悬浮,故螺线管B与电磁铁A之间相互吸引。
由图乙中螺线管中电流的方向和安培定则可知,B的上端为N极,下端为S极。
【分析】根据安培定则判定电磁铁的极性;同名磁极相互排斥,异名磁极相互吸引。
7、【答案】力的作用;磁场;力的方向与磁场方向
【解析】【解答】解:接通电源,观察到铝棒运动起来,说明磁场对通电直导线有力的作用;
若只将磁体的两极对调,改变磁场方向,接通电源,导体受力的方向改变,会观察到铝棒运动的方向发生改变,这说明力的方向与磁场方向有关。
故答案为:力的作用;磁场;力的方向与磁场方向
【分析】通电导体在磁场中受力的方向与两个因素:导体中电流方向;磁场方向有关,要改变其受力方向只能改变其中的一个,两个因素不能同时改变.
8、【答案】1;不变
【解析】【解答】根据 求出安培力 将此导线从磁场中拿走,磁场强度大小不变。
【分析】结合导线的长度、电流和磁场强度求解安培力,磁场强度大小与导线没有关系,是磁体本身的一种属性。
9、【答案】电磁感应;绝缘;电源
【解析】【解答】转动魔方时,闭合电路的导体做切割磁感线运动,会产生感应电流,利用的是电磁感应现象。魔方的塑料外壳是绝缘体。魔方给移动设备充电时,魔方提供电能,相当于电路中的电源。
【分析】利用电磁感应现象可以产生感应电流;容易导电的物体叫导体,不容易导电的物体叫绝缘体;在对外供电的过程中,电源会提供电能。
10、【答案】ab;迟一些
【解析】【解答】R0是一个光敏电阻,光敏电阻的阻值随光照强度的增加而减小,所以夜晚时,光照强度变小,光敏电阻的阻值变大,控制电路中的电流变小,所以电磁铁的磁性变小,此时衔铁的接触点与a端相连的接触点相连,所以要使路灯晚上亮,则给路灯供电的电源应接在ab两端。
如果将电阻箱R的阻值调小,电流变大,继电器的磁性变强,吸引力变大,所以路灯比原来迟一些亮。
【分析】根据电阻变化,判断电磁继电器的连接情况和工作情况,选择电源的位置;根据电阻变化,判断电磁继电器的工作情况。
三、实验探究
1、【答案】(1)灵敏电流表指针是否偏转
(2)有
(3)将导体棒ab换成多匝线圈、或使用磁性更强的磁铁、或增大导体ab切割磁感线的运动速度
(4)切割磁感线运动
【解析】【解答】(1)实验中如果产生感应电流,电流表会发生偏转,所以可以通过电流表是否发生偏转来判断电路中是否有感应电流。(2)产生感应电流的条件是闭合回路的部分导体切割磁感线。闭合开关,使导体ab、电流表、导线、开关构成完整闭合的回路。若导体ab不动,左右移动磁铁,导体ab有切割磁感线,所以电路中有感应电流。(3)感应电流的大小与导线切割的速度大小、导线切割的速度方向、永磁体的强度有关。将导体棒ab换成多匝线圈、或使用磁性更强的磁铁、或增大导体ab切割磁感线的运动速度、或调整切割方向。(4)产生感应电流的条件是闭合回路的部分导体切割磁感线。
【分析】导体棒做切割磁感线运动时,电路中就会产生电流,这种现象叫做法拉第电磁感应定律。导体棒做切割磁感线运动时,电路中就会产生电流,产生的电流很小,需要用灵敏电流计来测量。
2、【答案】(1)磁力;磁场;静止
(2)方向
(3)条形;N
【解析】【解答】解:(1)通电螺线管周围存在磁场,对小铁球存在磁力作用,铝球不受磁力作用;(2)因为小磁针放在螺线管周围不同位置,小磁针静止时N极指向和该点磁场方向相同,所以实验中使用小磁针是为了判断该点的磁场方向;(3)由图可看出,通电螺线管外部的磁场与条形磁体的磁场相似,由右手安培定则可以判断,通电螺线管的右端为N极,异名磁极相互吸引;故最右边的小磁针的左端为S极,右端为N极,故小磁针涂黑的一端N极。
故答案为:(1)磁力;磁场;静止;(2)方向;(3)条形;N。
【分析】(1)通电螺线管周围有磁场,磁体对磁性材料可以有力的作用;(2)利用小磁针可以判断磁体周围的磁场方向;(3)通电螺线管的磁场和条形磁体相似。
3、【答案】(1)甲
(2)②
(3)调换磁极;机械
【解析】【解答】解:(1)前者因动而生电,后者因电而生动,故二者的实验装置区别在于前者没有直接供电的电源,后者有直接供电的电源; (2)甲图中磁感线方向是从上到下,导体ab在磁场中静止不会切割磁感线,上下运动也不会切割磁感线,左右运动会切割磁感线; (3)乙图中改变磁场的方法,可以调换磁极,改变电流的方法,可以调换电源正负极;通电导体在磁场中受力是因电而动,故能量的转化是:电能转化为机械能。
故答案为:(1)甲;(2)②;(3)调换磁极(或调换电源正负极);机械能。
【分析】(1)探究电磁感应现象实验电路分两部分,电源、开关、滑动变阻器、原线圈组成闭合电路,检流计与副线圈组成另一个闭合电路.产生感生电流的条件:①电路必须闭合;②只是电路的一部分导体在磁场中;③这部分导体做切割磁感线运动.
(3)通电导体在磁场中受力,受力方向与磁场方向、电流方向两个因素有关,只改变其中一个因素,可以改变运动方向,同时改变两个因素,运动方向不会改变.
