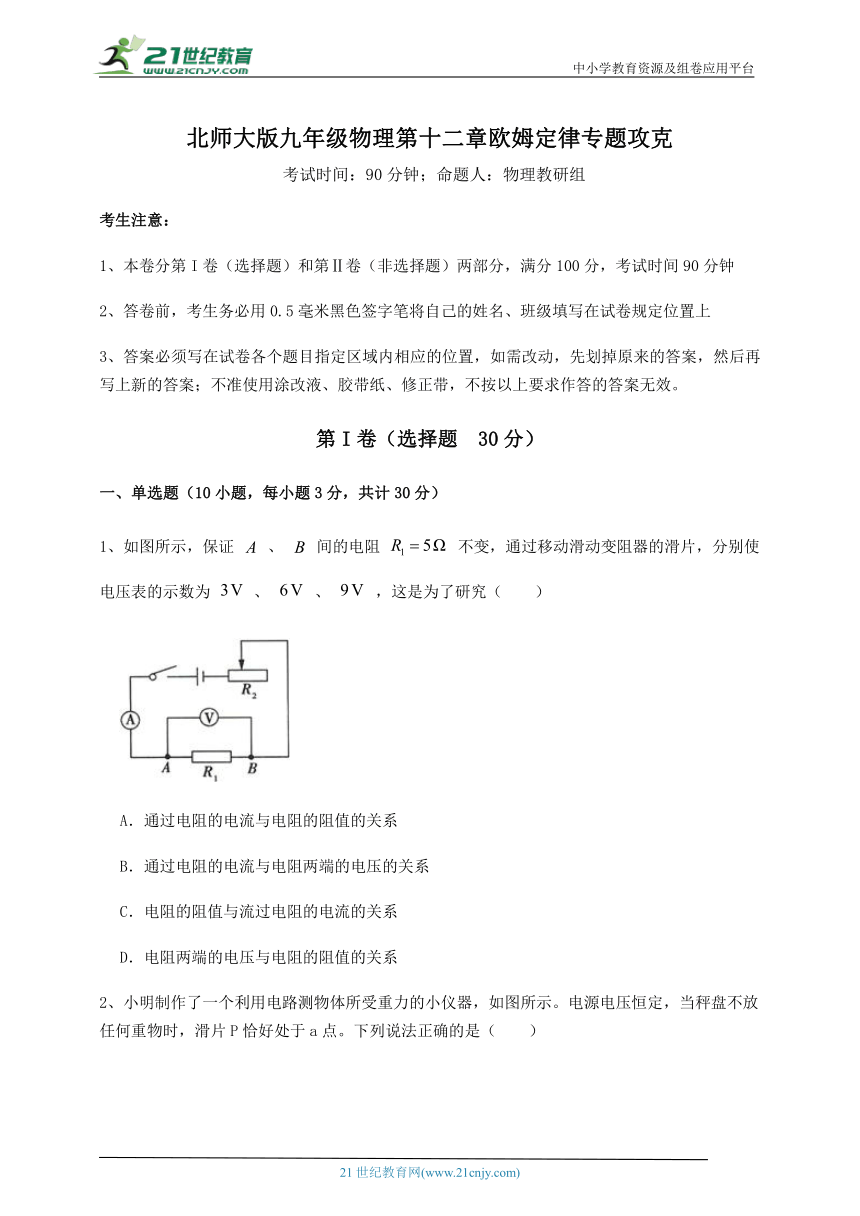

北师大版九年级物理第十二章欧姆定律专题攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，保证 、 间的电阻 不变，通过移动滑动变阻器的滑片，分别使电压表的示数为 、 、 ，这是为了研究（　　）
A．通过电阻的电流与电阻的阻值的关系
B．通过电阻的电流与电阻两端的电压的关系
C．电阻的阻值与流过电阻的电流的关系
D．电阻两端的电压与电阻的阻值的关系

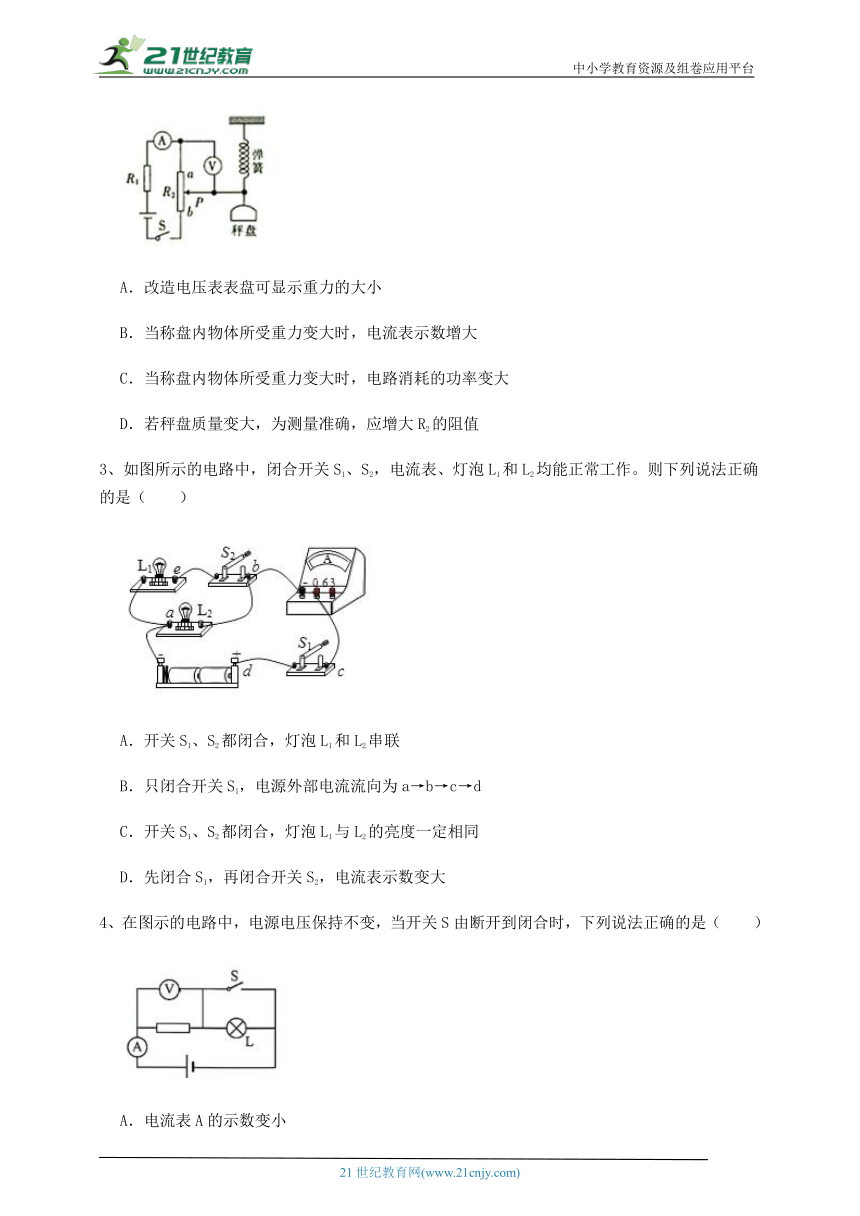

2、小明制作了一个利用电路测物体所受重力的小仪器，如图所示。电源电压恒定，当秤盘不放任何重物时，滑片P恰好处于a点。下列说法正确的是（　　）
A．改造电压表表盘可显示重力的大小
B．当称盘内物体所受重力变大时，电流表示数增大
C．当称盘内物体所受重力变大时，电路消耗的功率变大
D．若秤盘质量变大，为测量准确，应增大R2的阻值
3、如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）
A．开关S1、S2都闭合，灯泡L1和L2串联
B．只闭合开关S1，电源外部电流流向为a→b→c→d
C．开关S1、S2都闭合，灯泡L1与L2的亮度一定相同
D．先闭合S1，再闭合开关S2，电流表示数变大
4、在图示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法正确的是（　　）
A．电流表A的示数变小
B．电压表V与电流表A示数的比值不变
C．电压表V的示数变小
D．电压表V与电流表A示数的乘积不变

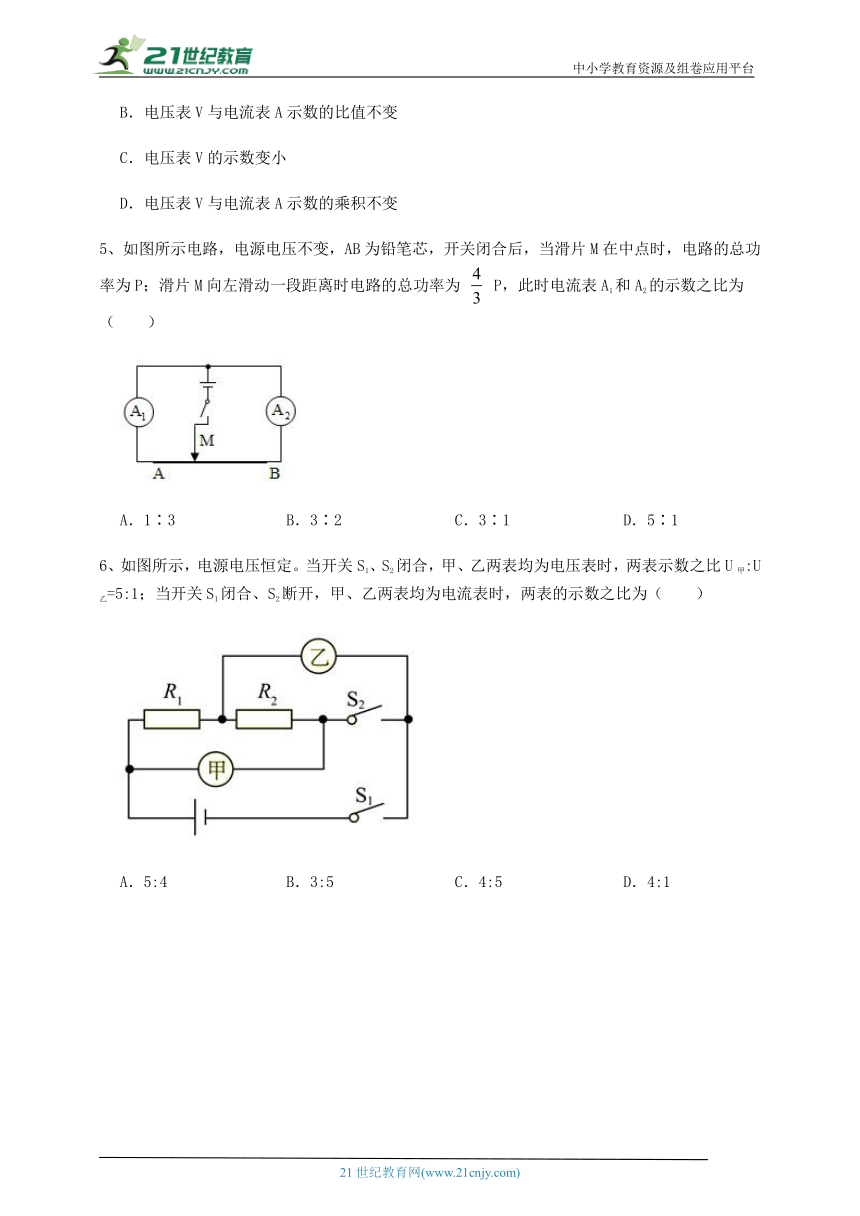

5、如图所示电路，电源电压不变，AB为铅笔芯，开关闭合后，当滑片M在中点时，电路的总功率为P；滑片M向左滑动一段距离时电路的总功率为 P，此时电流表A1和A2的示数之比为（　　）
A．1∶3 B．3∶2 C．3∶1 D．5∶1
6、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（　　）
A．5:4 B．3:5 C．4:5 D．4:1

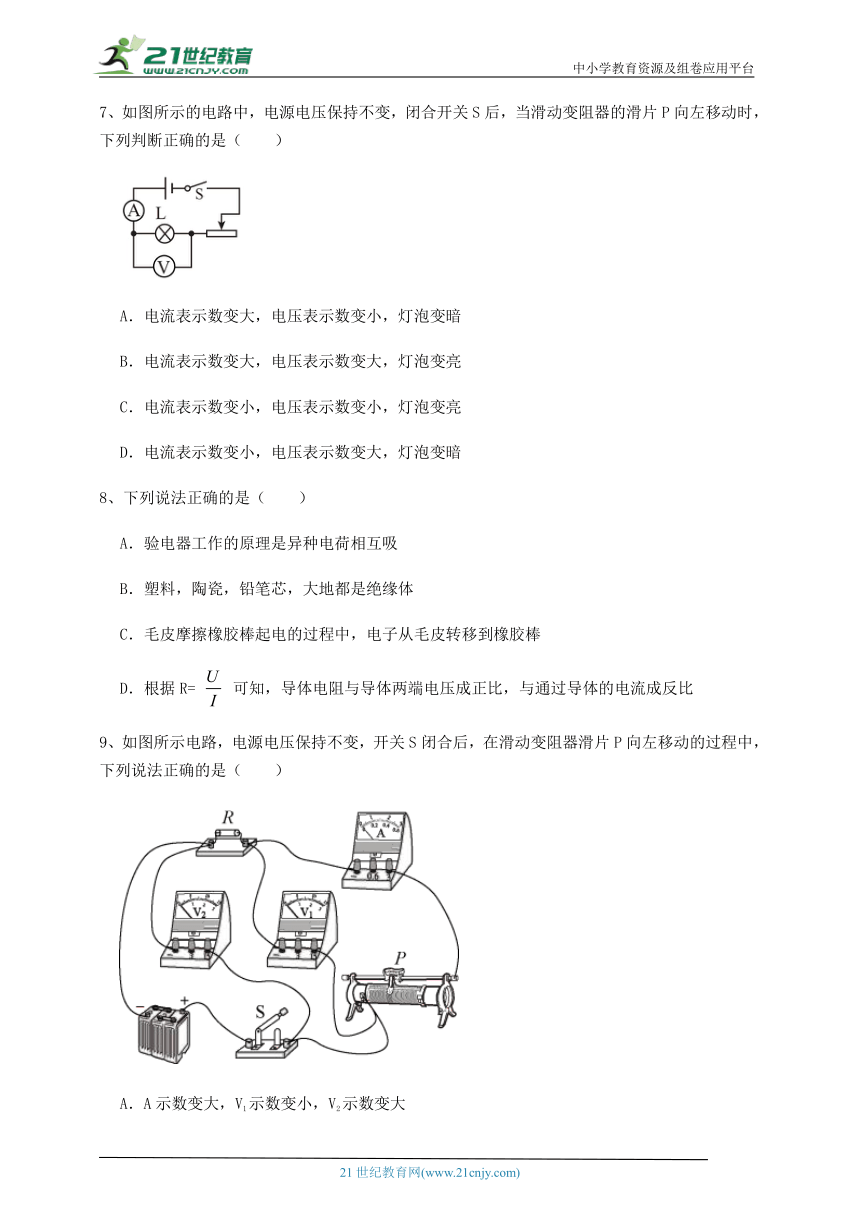

7、如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）
A．电流表示数变大，电压表示数变小，灯泡变暗
B．电流表示数变大，电压表示数变大，灯泡变亮
C．电流表示数变小，电压表示数变小，灯泡变亮
D．电流表示数变小，电压表示数变大，灯泡变暗
8、下列说法正确的是（　　）
A．验电器工作的原理是异种电荷相互吸
B．塑料，陶瓷，铅笔芯，大地都是绝缘体
C．毛皮摩擦橡胶棒起电的过程中，电子从毛皮转移到橡胶棒
D．根据R= 可知，导体电阻与导体两端电压成正比，与通过导体的电流成反比
9、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（　　）
A．A示数变大，V1示数变小，V2示数变大
B．V1示数的变化量与A示数的变化量之比不变
C．A示数不变，V1示数与A示数之比变大
D．A示数变大，V2示数与A示数之比不变

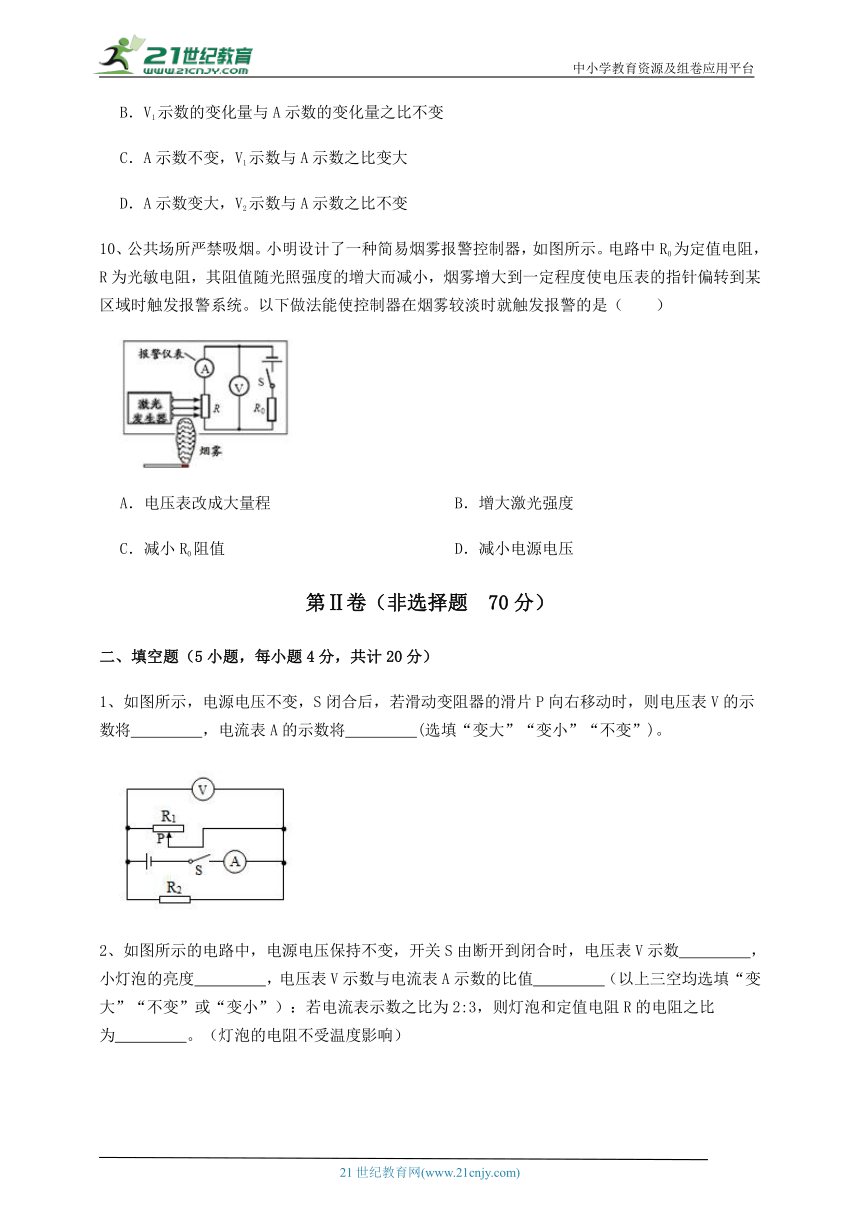

10、公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（　　）
A．电压表改成大量程 B．增大激光强度
C．减小R0阻值 D．减小电源电压
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将　 　，电流表A的示数将　 　(选填“变大”“变小”“不变”)。
2、如图所示的电路中，电源电压保持不变，开关S由断开到闭合时，电压表V示数　 　，小灯泡的亮度　 　，电压表V示数与电流表A示数的比值　 　（以上三空均选填“变大”“不变”或“变小”）：若电流表示数之比为2:3，则灯泡和定值电阻R的电阻之比为　 　。（灯泡的电阻不受温度影响）
3、在下列实验中，a.探究电流与电压的关系；b.探究电流与电阻的关系；c.伏安法测电阻。多次测量的目的与其他实验不同的是　 　（填写序号），其目的是　 　。
4、如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值减小，电磁铁的磁性　 　（选填“减弱”“不变”或“增强”），在衔铁的作用下，开启自动除尘模式。若图中 a、b 一个是除尘器，一个是指示灯，则　 　是除尘器。
5、如图所示，R2的阻值为20Ω，电源电压恒定不变，闭合S1，当S2由断开到闭合时，电压表的示数之比是1：3，则R1=　 　Ω；若将电压表换成电流表，那么在利用该电路进行实验的过程　 　（选填“能”或“不能”）同时闭合S1和S2。
三、计算题（5小题，每小题8分，共计40分）
1、 “创新”小组的同学们调查发现，雨雪天气里汽车后视镜会变模糊，影响行车安全．同学们设计了给后视镜除雾、除霜的加热电路．如图是加热电路原理图，电源电压100V，加热电阻R1与R2阻值均为100Ω，电路低温挡除雾，高温挡除霜．同学们对电路进行模拟测试，开启除霜模式加热后视镜lmin，用温度传感器测得其温度升高了6℃．[查资料得：后视镜玻璃质量约0.5kg，玻璃的比热容约0.8×103J/（kg·℃）]求：
（1）除霜模式下，电路中的电流；
（2）除霜模式下，电路的加热效率．
2、如图所示是红星中学九年级物理课外实践活动小组设计的风力测量仪的电路示意图，其电源电压U＝3 V，电路保护电阻R1＝2Ω，均匀电阻丝的阻值为R2＝3Ω，金属丝(电阻忽略不计)的上端固定在O点，下端系有一块塑料片A，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成。
（1）无风时，塑料片竖直下垂，电压表示数是多少 电路中的电流是多少
（2）风力最强时，金属丝滑至电阻丝的最左端，电压表的示数是多少
（3）为什么不在电路中串联电流表，把电流表改装成风力表
3、如图所示电路中，电源电压恒为 30V，电阻 R1 为 15Ω，同时闭合 S1、S2时，电流表的示数为 2.5A，求：
（1）通过 R1 的电流；
（2）电阻 R2 的阻值。
4、如图甲所示，是一个检测空气质量指数的检测电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压6V保持不变，R0＝2.5Ω，当闭合开关S后，电压表示数为2V时，求：
（1）通过R0的电流。
（2）此时的空气质量指数。
5、如图甲是某种半导体材料的电阻随温度变化的关系图像。如图乙是小明和他的同学根据半导体材料这种电阻的特性自制的半导体温度计的原理图，利用电流表的示数来指示某一空间的温度。已知电源电压恒为12V，电流表的量程为0.6A，R0为定值电阻。
请你回答下列问题：
（1）当环境温度为20℃时，电流表的示数为0.2A，则定值电阻R0的阻值为多少？
（2）该温度计能测量的最高温度为多少？此时电路中消耗的电功率为多少？
四、实验探究（1小题，每小题10分，共计10分）
1、物理学习小组在“测量定值电阻阻值”的实验中：
（1）请用笔画线代替导线，将图中实物连接完整。
（2）闭合开关前，滑动变阻器的滑片P应移到　 　端（选填“A”或“B”）。
（3）小组同学在连线时，不小心将线连错了，开关闭合后，移动滑动变阻器的滑片P时，发现电流表示数变大，电压表示数却变小，产生这一现象的原因是　 　。纠正错误后，移动滑动变阻器的滑片P，使电压表的示数为3V时，电流表的示数如上图，则该定值电阻阻值为　 　Ω。他们认为这个结果就是定值电阻的准确阻值，你认为合理吗？ 　 　，理由是　 　。
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】题中保证 、 间的电阻 不变，改变 两端的电压，即研究通过电阻的电流与电阻两端的电压的关系，B符合题意．
故答案为：B
【分析】当电阻一定时，改变电阻的分压，可以探究电流和电压的关系。
2、【答案】A
【解析】【解答】AB．由电路图可知，R1与R2串联，电压表测滑片上面部分电阻丝aP两端的电压；由于电压表的内阻很大，在电路中可看作开路，所以变阻器R2始终以最大阻值接入电路，则滑片移动时，电路中的总电阻不变，电路中电流保持不变，当秤盘上所放钩码个数增多时，即重力增大，滑片向下移，电阻丝aP的电阻增大，但是电路中电流保持不变，电流表示数不变，根据U=IR可知，电阻丝aP两端的电压增大，即电压表的示数增大，即在电流一定时，电压表的示数与电阻丝aP的电阻成正比，故可以改造电压表表盘可显示重力的大小，A符合题意，B不符合题意；
C．重力增大，滑片向下移，电阻丝aP的电阻增大，但是电路中电流保持不变，根据P=UI知电路消耗的功率将不变，C不符合题意；
D．若秤盘质量变大，不挂物体时指针下移，可以将弹簧测力计向上移动，使指针在不挂物体时仍然在a点，若R2的阻值增大，单位长度的电阻分压增大，相当于分度值变大，测量结果偏小，不能使测量结果更准确，D不符合题意。
故答案为：A。
【分析】电压表和所测量的位置并联，电阻越大，分压越大。
3、【答案】D
【解析】【解答】A．由图可知，开关S1、S2都闭合，灯泡L1和L2并联，A不符合题意；
B．由图可知，只闭合开关S1，电源外部电流从正极流向负极为d→c→b→a，B不符合题意；
C．灯泡规格不明，开关S1、S2都闭合，灯泡L1与L2的亮度不一定相同，C不符合题意；
D．先闭合S1，再闭合开关S2，电流表示数变大，D符合题意。
故答案为：D。
【分析】用电器并列连接，是并联电路；干路电流是各支路电流之和；电源外部电流方向从正极向负极方向。
4、【答案】B
【解析】【解答】当开关S由断开到闭合时，灯泡被短路，电路中电流增大，电压表示数增大，电压表V与电流表A示数的乘积变大，电压表V与电流表A示数的比值为定值电阻阻值，不会变化。
故答案为：B。
【分析】分析电路结构，定值电阻和灯泡是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可。
5、【答案】C
【解析】【解答】由电路图可知，铅笔芯电阻AM部分和BM部分并联，电流表A1测通过AM部分电阻的电流，电流表A2测通过BM部分电阻的电流；若铅笔芯AB的总电阻为2R，电源的电压为U，当滑片M在中点时，电路的总功率为P，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以，干路电流
由 可得，干路电流
则 ①
设滑片M向左滑动一段距离时，左右两侧电阻的改变量为ΔR，此时干路电流 ②
由①②可得
此时电流表A1和A2的示数之比
故答案为：C。
【分析】并联电路中，干路电流等于各支路电流之和，用电器分得的电流与电阻成反比，利用欧姆定律求解电流的关系即可。
6、【答案】C
【解析】【解答】当开关S1、S2闭合，甲、乙两表均为电压表时，电阻R1和R2串联，甲电压表测的是电源电压，乙电压表测的是R2的电压，假设R2的电压为U2，因为甲乙两个电表的示数之比为5:1，所以电源电压为5U2，所以R1和R2电阻之比为
当开关S1闭合、S2断开，甲、乙两表均为电流表时，电阻R1和R2并联，电表甲测R2的电流，电表乙测干路电流，所以甲乙两表示数之比为
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据串联电路电流的规律和欧姆定律表示出电阻之比；根据并联电路电压规律和欧姆定律表示出两支路的电流之比，根据两电阻的关系即可求出两表示数比值。
7、【答案】B
【解析】【解答】当滑动变阻器的滑片P向左移动时，电阻变小，电流变大，电压表示数变大，灯泡变亮。
故答案为：B。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用串联电路特点、欧姆定律、电功率公式分析答题。
8、【答案】C
【解析】【解答】A．验电器是利用同种电荷相互排斥的原理工作的，A不符合题意；
B．铅笔芯，大地是导体，B不符合题意；
C．毛皮跟橡胶棒摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，C符合题意；
D．电阻是导体本身的性质，与电流电压无关，D不符合题意。
故答案为：C。
【分析】材料对电荷的束缚能力越强，越容易得到电子带负电，材料对电荷的束缚能力越弱，越容易失去电子带正电。
9、【答案】B
【解析】【解答】由图可知，滑动变阻器与电阻串联，电流表A测量电路中的电流，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压。开关S闭合后，在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入的阻值变小，所以电路中的总电阻变小，由可知，电路中的电流变大，即电流表示数变大。根据分压规律可知，滑动变阻器接入的电阻变小，则两端的电压变小，即V1的示数变小，因为电源电压不变，所以V2的示数始终不变。
A．电流表A示数变大，V1示数变小，V2示数不变，A不符合题意；
B．电源电压不变，若滑动变阻器移动前后电流表的示数为I1、I2，结合串联电路电压规律可知，电压表V1示数的变化量为
即
所以V1示数的变化量与A示数的变化量之比不变，B符合题意；
C．V2示数不变，V1示数变小，A示数变大，V1示数与A示数之比变小，C不符合题意；
D．A示数变大，V2示数不变，V2示数与A示数之比变小，D不符合题意。
故答案为：B。
【分析】在串联电路中，电阻改变时，电流大小会改变，电阻减小，分压减小，其他位置分压变大。
10、【答案】C
【解析】【解答】由图示可知，R与R0串联，电压表测R两端的电压，因光敏电阻的阻值随光照强度的增大而减小，所以，当烟雾增大时，光敏电阻的阻值增大，电路中的总电阻增大，由I=U/R可知，电路中的电流减小，由U=IR可知，R0两端的电压减小，因串联电路中总电压等于各分电压之和，所以，R两端的电压增大，即电压表的示数增大，要使控制器在烟雾较淡时就触发报警，就应在烟雾较淡时光敏电阻两端的电压达到报警系统触发的电压，即增大气敏电阻分得到的电压；
A．电压表改接大量程时，不能改变气敏电阻两端的电压，A不符合题意；
B．增大激光强度，光敏电阻的阻值变小，分得的电压变小，B不符合题意；
C．减少R0阻值时，其分得的电压减小，光敏电阻分得的电压增大，C符合题意；
D．减小电源电压时，光敏电阻分得的电压也变小，D不符合题意。
故答案为：C。
【分析】电压一定时，电路中的电阻越小，电流越大。
二、填空题
1、【答案】不变；变小
【解析】【解答】分析电路图可知：定值电阻R2与滑动变阻器R1并联，电流表A干路的电流，电压表V测电源电压，故滑片P向右移动时，电压表V的示数将不变；当滑动变阻器的滑片P向右移动时，滑动变阻器R1接入电路的电阻变大，根据并联电路的电阻特点可知，此时电路的总电阻将变大；电源电压不变，根据欧姆定律可知，电路总电流变小，即电流表A的示数将变小。
【分析】在并联电路中，支路电阻改变，电流改变，干路电流改变。
2、【答案】不变；不变；变小；1:2
【解析】【解答】由电路图可知，开关S断开时，电路为灯泡的简单电路，电压表V测电源两端的电压，电流表A测电路中的电流；当开关S闭合时，灯泡与定值电阻R并联，电流表A测干路电流，电压表V仍侧电源两端的电压，因电源电压保持不变，所以开关S由断开到闭合时，电压表V示数不变。因并联电路中各支路独立工作、互不影响，所以开关S由断开到闭合时，通过灯泡的电流和灯泡两端的电压不变，则灯泡的亮暗不变。因并联电路中干路电流等于各支路电流之和，所以开关S由断开到闭合时，干路电流变大，即电流表A的示数变大，则电压表V示数与电流表A示数的比值变小。若电流表示数之比为2:3，由[1]的解答可知，开关S断开时通过灯泡的电流和开关闭合后的干路电流之比为2:3，又因开关闭合后通过灯泡的电流不变，所以通过灯泡和电阻R的电流之比IL:IR＝2:1
由 可得，灯泡和定值电阻R的电阻之比
【分析】小灯泡与定值电阻并联，两条支路互不影响；电阻与灯泡并联，电压相同，分得的电流与电阻成反比，结合电流之比求解电阻之比。
3、【答案】c；多次测量求平均值减小误差
【解析】【解答】a.在“探究电流与电压的关系”实验中，多次测量的目的是寻找普遍规律，避免偶然性；b.在“探究电流与电阻的关系”实验中，多次测量的目的是寻找普遍规律，避免偶然性；
c.在“伏安法测电阻”实验中，多次测量的目的是求待测电阻的平均值，减小误差。所以多次测量的目的与其他实验不同的是c。
【分析】多次测量的目的一般有两个：①多次测量寻找普遍规律，避免偶然性，如a、b；②多次测量求平均值减小误差，如c。
4、【答案】增强；b
【解析】【解答】电磁铁的磁性和电流大小，匝数多少，有无铁芯有关，当光敏电阻的阻值减小，电路中电流变大，此时匝数和铁芯一定，电磁铁的磁性增强，吸引衔铁向下运动，b开始工作，B是除尘器，a是指示灯。
【分析】定压一定时，电阻越小，电流越大，电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大。
5、【答案】40；不能
【解析】【解答】闭合S1，S2断开时，两电阻串联，电压表测量R1两端电压，此时
当两开关均闭合时，R2短路，电压表测量电源电压，可知
则 若将电压表换成电流表，那么在利用该电路进行实验的过程不能同时闭合S1和S2，否则会造成电源短路。
【分析】在串联电路中，分压比等于电阻比；结合电阻关系计算电阻；电流表不能连接在电源两极。
三、计算题
1、【答案】（1）解：由图知，只闭合开关S时，两电阻串联；当开关S、S1都闭合时，R2被短路，只有R1工作，此时电阻最小，根据P＝ 可知此时电路的功率最大，处于高温除霜模式，除霜模式下，电路中的电流：I＝ ＝ ＝1A；
（2）解：除霜模式下1min消耗的电能：W＝UIt＝100V×1A×60s＝6000J，后视镜玻璃吸收的热量：Q＝cm△t＝0.8×103/（kg ℃）×0.5kg×6℃＝2400J，除霜模式下，电路的加热效率：η＝ ×100%＝ ×100%＝40%．
【解析】【分析】（1）分析电路结构，两个定值电阻是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可；
（2）水吸收的热量为有用功，电流做功为总功，利用水吸收的热量除以电流做功即为加热效率。
2、【答案】（1）解：无风时，塑料片竖直下垂，此时电压表被短路，电压表的示数为0V，R1与R2串联；
电路中的电流为I== =0.06A
答：无风时，塑料片竖直下垂，电压表示数是0V，电路中的电流是0.006A；
（2）解：由电路图可知，金属丝摆动时，R2接入电路的电阻不变(把电压表看作断路)；当风力最强时，电压表的示数即为R2两端的电压；由于R2接入电路的电阻不变，则电路中的电流不变，即I2=I=0.06A
电压表的示数U2=I2R2=0.06A×30Ω=1.8V
答：风力最强时，金属丝滑至电阻丝的最左端，电压表的示数是1.8V；
（3）答：因为无论风力大小，R2接入电路的电阻不变，电路的总电阻不变，电源电压一定，所以电路中的电流不发生改变，不能反映风力的大小，因此接入电流表不可行。
【解析】【分析】（1）利用总电压和总电阻的比值， 计算电流；
（2）根据电流和电阻的乘积，计算电阻分压大小；
（3）连接在电路中的电阻大小不变时，电流大小不变。
3、【答案】（1）解：因并联电路中各支路两端的电压相等，所以，通过R1的电流：I1= = =2A；
（2）解：因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：I2=I I1=2.5A 2A=0.5A，则定值电阻R2的阻值：R2= = =60Ω。
【解析】【分析】（1）结合电路图，理清元件的连接方式及电表的测量对象，根据并联电路的电压特点和欧姆定律I=求出通过电阻R1的电流.
（2）根据并联电路的电流特点求出通过电阻R2的电流，再根据欧姆定律I=求出电阻R2的阻值.
4、【答案】（1）解：由电路图可知，R与R0串联，电压表测R0两端的电压。
通过R0的电流：
I0＝ ＝ ＝0.8A
答：通过R0的电流为0.8A
（2）解：因串联电路中总电压等于各分电压之和，
所以，R两端的电压：
UR＝U﹣U0＝6V﹣2V＝4V，
因串联电路中各处的电流相等，所以，IR＝I0＝0.8A；
由I＝ 得：
R＝ ＝ ＝5Ω，
则 ＝ ＝0.2Ω﹣1，
由图乙可知：此时空气质量指数为50
答：此时的空气质量指数为50
【解析】【分析】（1）根据电压和电阻的比值计算电流的大小；
（2）利用串联电路电压规律，结合电流大小计算电阻，根据电阻分析空气质量指数。
5、【答案】（1）解：由图甲知，当环境温度为20℃时，半导体的电阻R=50Ω。由图乙知，半导体电阻与定值电阻串联在电路中，则电路中的总电阻
那么定值电阻R0=R总-R=60Ω-50Ω=10Ω
答：定值电阻R0的阻值为10Ω；
（2）解：当电路中电流为最大值，即电流表的最大示数0.6A时，所测的温度最高，那么此时电路中的总电阻
半导体电阻的阻值R＇=R总-R0=20Ω-10Ω=10Ω
由图甲知，当半导体电阻R＇=10Ω时，温度为100℃。
此时电路中消耗的电功率P=UImax=12V×0.6A=7.2W
答：该温度计能测量的最高温度为100℃，此时电路中消耗的电功率为7.2W。
【解析】【分析】（1）结合电路的电流和电压，利用欧姆定律求解总电阻，减去半导体电阻的阻值，即为定值电阻的阻值；
（2）电路中的最大电流为0.6A，利用欧姆定律求解总电阻，减去定值电阻的阻值即为半导体电阻的阻值，根据图像求解此时的温度，利用公式P=UI求解功率即可。
四、实验探究
1、【答案】（1）
（2）B
（3）电压表与滑动变阻器并联；10；不合理；没有进行多次测量求平均值
【解析】【解答】（1）滑动变阻器串联接入电路，电路图如图所示；
（2）由电路图知，当滑动变阻器滑片在B端时，滑动变阻器接入电路的阻值为滑动变阻器的最大阻值，所以闭合开关前，滑动变阻器的滑片P应移到B端；
（3）开关闭合后，移动滑动变阻器的滑片P时，发现电流表示数变大，电压表示数却变小，产生这一现象的原因是：电压表与滑动变阻器并联；由图知：电流表量程是0.6A，最小分度值是0.02A，电流表示数是0.30A，电阻阻值 =10Ω本实验只进行了一次测量，没有进行多次测量求平均值，测量结果存在较大误差，所以将这个结果作为定值电阻的准确阻值不合理。
【分析】（1）滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱即可；
（2）为了保证电路安全，拆装电路时，开关应处于断开状态，滑动变阻器应处在阻值最大端，结合滑动变阻器的接法求解即可；
（3）结合电阻两端的电压和电流，利用欧姆定律求解电阻即可，多次试验取平均值减小误差。
