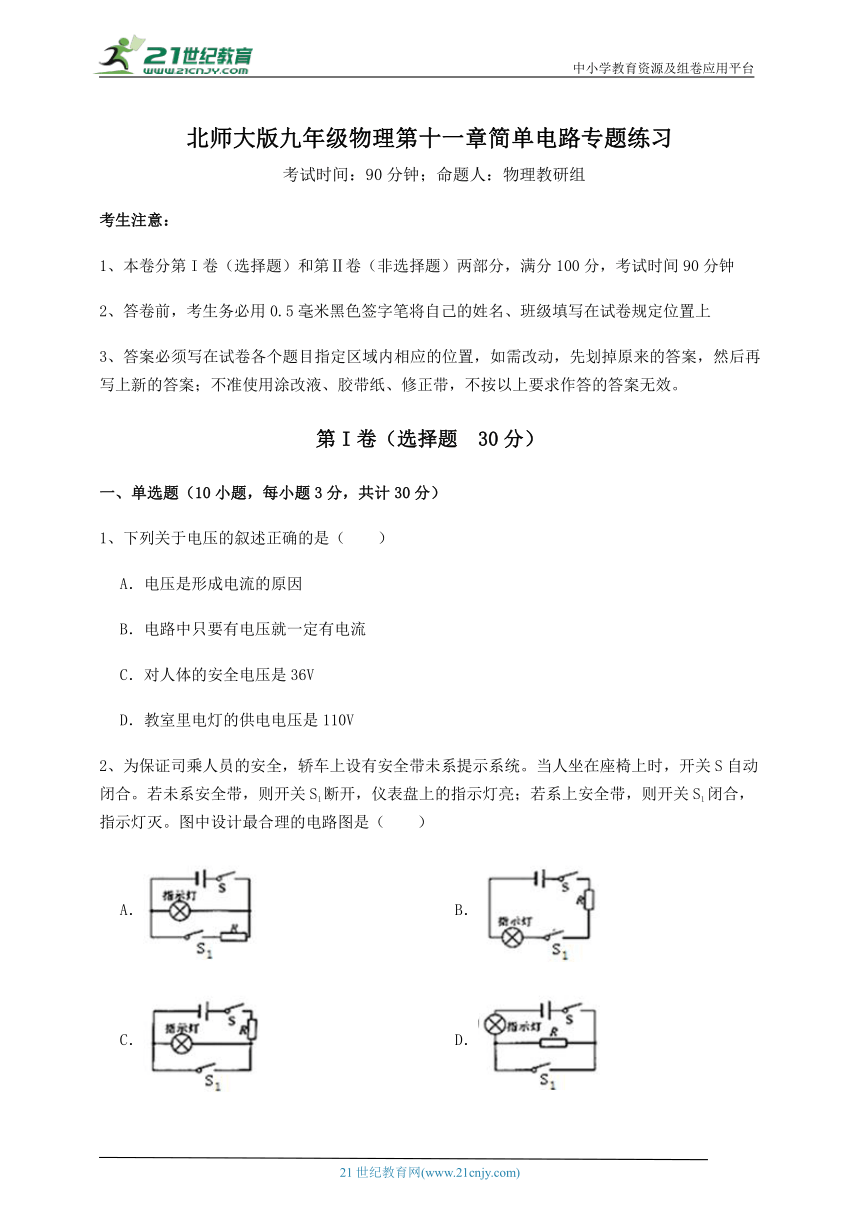

北师大版九年级物理第十一章简单电路专题练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列关于电压的叙述正确的是（　　）
A．电压是形成电流的原因
B．电路中只要有电压就一定有电流
C．对人体的安全电压是36V
D．教室里电灯的供电电压是110V
2、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当人坐在座椅上时，开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。图中设计最合理的电路图是（　　）
A． B．
C． D．

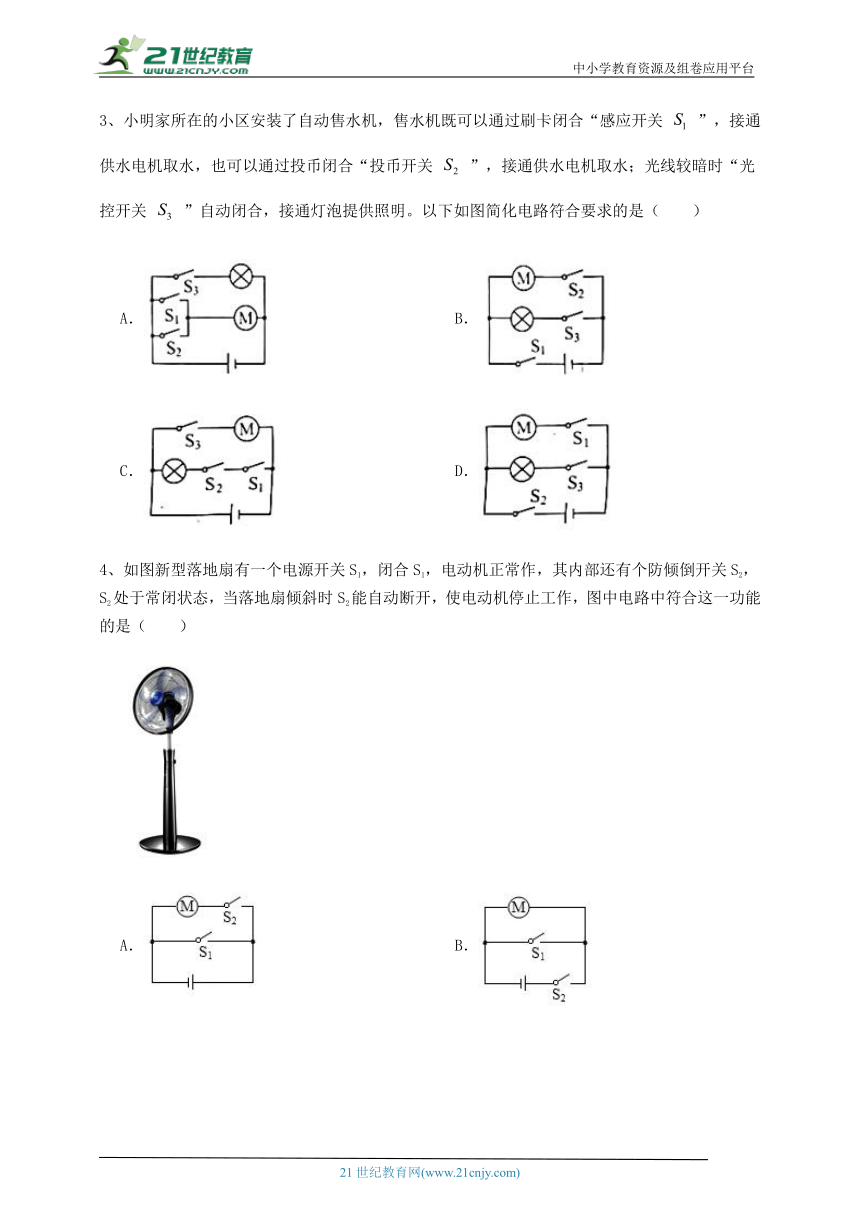

3、小明家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关 ”，接通供水电机取水，也可以通过投币闭合“投币开关 ”，接通供水电机取水；光线较暗时“光控开关 ”自动闭合，接通灯泡提供照明。以下如图简化电路符合要求的是（　　）
A． B．
C． D．
4、如图新型落地扇有一个电源开关S1，闭合S1，电动机正常作，其内部还有个防倾倒开关S2，S2处于常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，图中电路中符合这一功能的是（　　）
A． B．
C． D．
5、在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（　　）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
6、小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（　　）
A． B．
C． D．

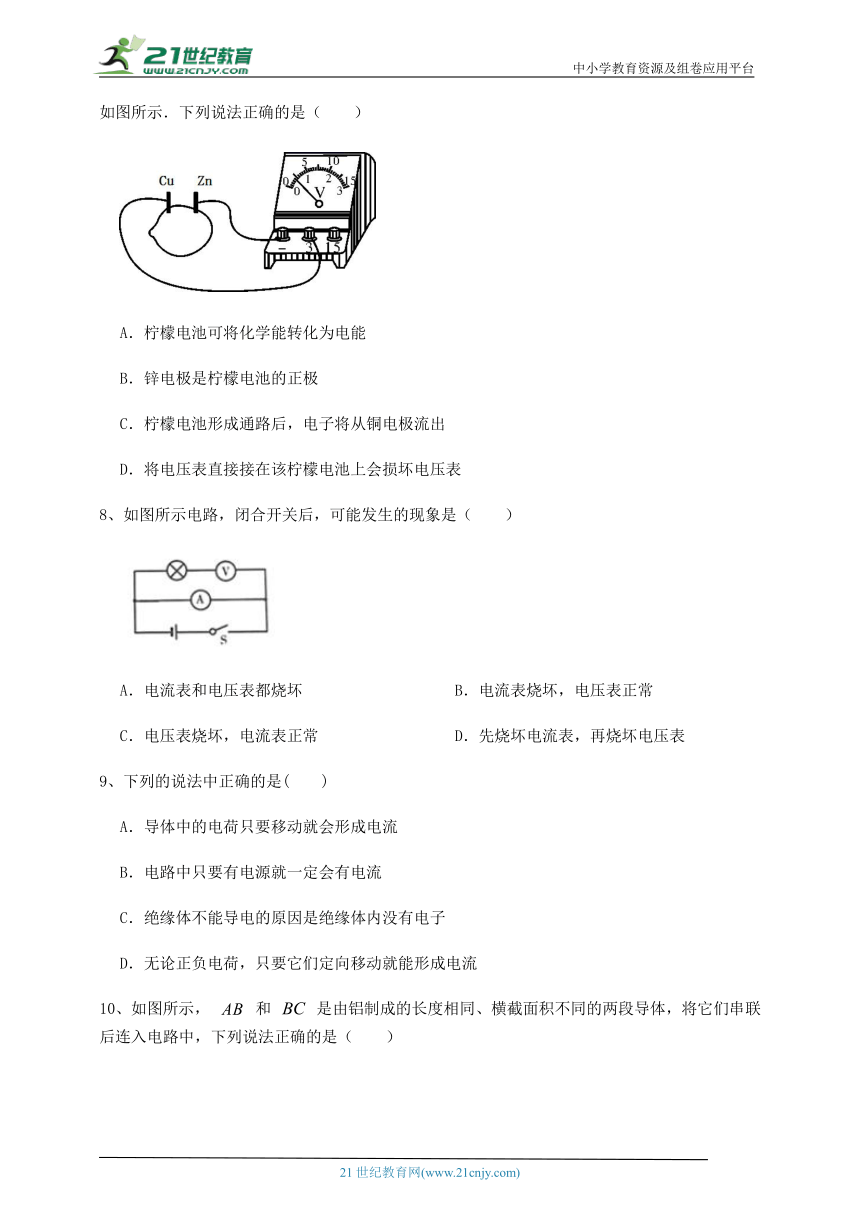

7、在柠檬上相隔一定距离分别插入铜片和锌片，即为柠檬电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（　　）
A．柠檬电池可将化学能转化为电能
B．锌电极是柠檬电池的正极
C．柠檬电池形成通路后，电子将从铜电极流出
D．将电压表直接接在该柠檬电池上会损坏电压表
8、如图所示电路，闭合开关后，可能发生的现象是（　　）
A．电流表和电压表都烧坏 B．电流表烧坏，电压表正常
C．电压表烧坏，电流表正常 D．先烧坏电流表，再烧坏电压表
9、下列的说法中正确的是(　　)
A．导体中的电荷只要移动就会形成电流
B．电路中只要有电源就一定会有电流
C．绝缘体不能导电的原因是绝缘体内没有电子
D．无论正负电荷，只要它们定向移动就能形成电流

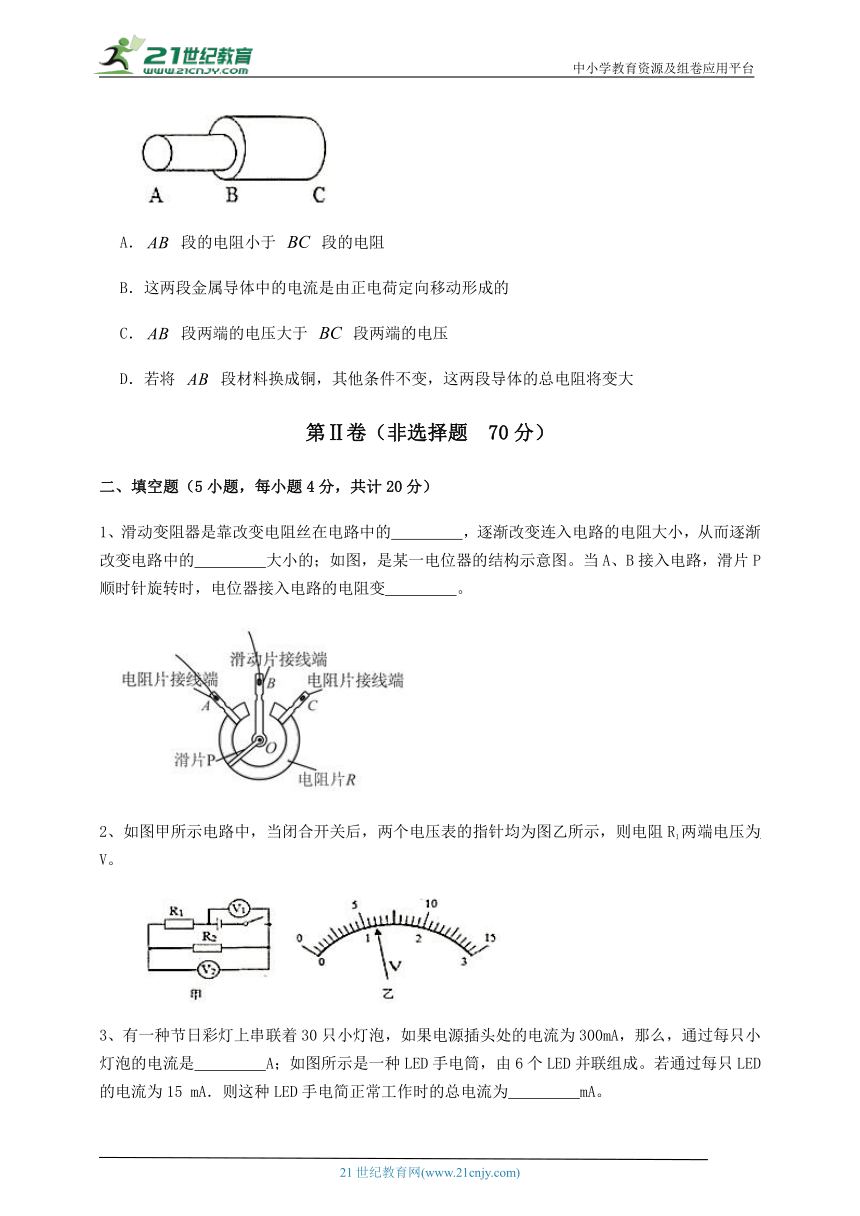

10、如图所示， 和 是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（　　）
A． 段的电阻小于 段的电阻
B．这两段金属导体中的电流是由正电荷定向移动形成的
C． 段两端的电压大于 段两端的电压
D．若将 段材料换成铜，其他条件不变，这两段导体的总电阻将变大
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、滑动变阻器是靠改变电阻丝在电路中的　 　，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的　 　大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变　 　。
2、如图甲所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1两端电压为　 　V。
3、有一种节日彩灯上串联着30只小灯泡，如果电源插头处的电流为300mA，那么，通过每只小灯泡的电流是　 　A；如图所示是一种LED手电筒，由6个LED并联组成。若通过每只LED的电流为15 mA．则这种LED手电简正常工作时的总电流为　 　mA。
4、导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和　 　；将质量为 3 kg 的木块放在盛有水的容器中，木块漂浮时有 的体积露出水面，则木块的体积为　 　cm3。
5、如图甲所示电路，当开关 S 闭合后，电流表的指针偏转如图乙所示，其中a 电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，b 电流表的读数应为　 　A，则通过 L2 的电流为　 　A。
三、计算题（5小题，每小题8分，共计40分）
1、两个小灯泡L1、L2并联在电压为3V的电源两端，通过L1的电流为0.3A，通过L2的电流为0.5A，求：
（1）灯L1两端电压是多少
（2）干路中的电流是多少
2、如图甲的电路中，A1、A2是两个完全相同的电流表，且均有0 ~ 0.6A和0 ~ 3A两个量程，闭合开关，两灯泡均发光，两电流表均有正常的示数，且指针偏转的角度相同如图乙。则流过L2的电流是多少A？
3、如图所示，已知电源电压为 9V，电压表 V1、V2规格相同，闭合开关 S，电压表 V1示数为 6V， 通过灯泡 L2 电流为 0.5A，回答下列问题：
（1）灯泡 L1和L2 两端的电压各是多少？
（2）通过灯泡 L1 的电流是多少？电流表示数为多少？
4、小琳同学按照如图甲所示的电路图进行实验，探究并联电路的电流规律，读出了电流表A1和A3的示数，但小玲忘了图乙、图丙哪个是电流表A3的示数。请你结合探究并联电路的电流规律帮助小琳计算一下电流表A2的示数是多少？
5、在如图所示的电路中，闭合开关S后，电流表A1、A2的示数分别为0.38A和0.7 A，电压表的示数为4.5 V.
求：
（1）求灯L1、L2中的电流
（2） L1两端的电压，电源电压.
四、实验探究（1小题，每小题10分，共计10分）
1、 “探究串联电路的电压关系”的实验电路如图甲所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2 应该选择　 　（填“相同”或“不相同”）的小灯泡；
（2）小明根据图甲连接好电路，闭合开关 S，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该　 　；
（3）测量完成后，进行小组交流讨论，下表选录了四个小组的数据，你认为这些数据是否合理，请说明理由。答：　 　。
实验小组 UAB/V UBC/V UAC/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.9
4 1.8 1.2 3.0
-参考答案-
一、单选题
1、【答案】A
【解析】【解答】A．电路中有电流必定有电压，电压是形成电流的原因，A符合题意；
B．电路中有持续电流的条件是有电压且电路通路，B不符合题意；
C．对人体的安全电压是不超过36V，C不符合题意；
D．教室里电灯的供电电压是220V，D不符合题意。
故答案为：A。
【分析】电压是形成电流的原因；人体的安全电压是不超过36V；我国家庭电路的电压是220V。
2、【答案】C
【解析】【解答】若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭，说明开关S1与指示灯并联，电阻R是保护电路的，故R需要接在干路上，保证开关闭合后，电路不会发生短路，
故答案为：C。
【分析】开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭；结合题目给出的电路的要求，结合选项设计电路即可。
3、【答案】A
【解析】【解答】根据题意所示，闭合开关S1,接通供水电机取水,闭合开S2,也可以接通供水电机取水,闭合开关S3灯泡亮。说明开关S1和S2都可以控制供水电机。所以这两个开关是并联的。只有S3可以控制灯泡,所以S3和灯泡在一条支路上。
故答案为：A
【分析】当两个开关可以同时控制一个用电器，说明这两个开关并联。
4、【答案】C
【解析】【解答】ABCD．由题意可以得出，当开关S1和S2同时闭合时，电动机工作，当开关S2断开时，电动机就停止工作，因此两开关应该为串联关系，ABD选项不符合题意，C选项符合题意。
故答案为：C。
【分析】多个开关共同控制用电器时，开关和用电器串联。
5、【答案】C
【解析】【解答】A. 由图可知：连接电路时至少要用6根导线，A不符合题意；
B. 实验中应该选择规格不同的小灯泡，避免偶然性，B不符合题意；
C. 电压表接在AC两点测的是电源的总电压，C符合题意；
D.将电压表接在A点的导线改接到C点，电压表的正负接线柱接反了，D不符合题意。
故答案为：C。
【分析】电压表连接在电源两端时测量电源电压；探究串联电路电流规律时，选择不同的灯泡进行实验。
6、【答案】D
【解析】【解答】A．断开东、西、北门任何一个开关，与其相连的灯泡都不发光，A不符合题意；
B．东、西、北门都闭合时，三个灯都不发光，断开东、西、北门任何一个开关，灯泡都发光，B不符合题意；
C．断开东、西、北门任何一个开关，都不影响三个灯泡正常发光，C不符合题意；
D．当开关全部闭合时，三个灯泡全部被短路，不发光，当东、西、北有一个开关断开，该灯被接通发光，两个开关断开，就是两个灯发光，依此类推，D符合题意。
故答案为：D。
【分析】三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光；结合题目给出的电路的要求，结合选项设计电路即可。
7、【答案】A
【解析】【解答】A．柠檬电池是将化学能转化为电能，A符合题意；
B．根据图示可知，与电压表正接线柱相连的为铜片，因此铜电极为正极，B不符合题意；
C．柠檬电池形成通路后，电流从正极流向负极，因此电子从负极流向正极，即电子将从锌电极流出，C不符合题意；
D．根据图示可知，电压表示数较小，小于电压表量程，因此将电压表直接接在该柠檬电池上，不会损坏电压表，D不符合题意；
故答案为：A
【分析】根据电压表的正确使用方法确定电源的正负极；电池是将化学能转化为电能的装置；正电荷定向移动的方向为电流的方向；电流表接入电路时应串联。
8、【答案】B
【解析】【解答】根据题中的电路图可知，电流表并联在电源两端，因此闭合开关后将形成电源短路，电流表会被烧坏，电压表不会被烧坏。
故答案为：B。
【分析】电流表相当于一根导线，电压表相当于开路，该电路闭合开关后，电流会流过电流直接流回负极，造成短路状态，电流表烧坏。
9、【答案】D
【解析】【解答】A.导体中的电荷定向移动形成电流，故错误。
B.电路中有电源，是闭合回路，才能形成电流，故错误。
C.绝缘体不容易导电，是因为绝缘体中几乎没有自由电子，故错误。
D.电荷定向移动形成电流，电荷有正电荷和负电荷。故正确。
故答案为：D
【分析】电荷定向移动形成电流。电路中有电源，是闭合回路。绝缘体不容易导电，是因为绝缘体中几乎没有自由电子。
10、【答案】C
【解析】【解答】A．当铝制成的长度相同、横截面积不同的两段导体，横截面积大的电阻小，横截面积大的，电阻大，AB段的电阻大于BC段的电阻，A选项错误；
B．这两段金属导体中的电流是带负电的电子定向移动，B不符合题意；
C．由于串联分压，即电阻大的导体电压大，AB段的电阻两端电压大于BC段的电阻的电压，C符合题意；
D．若将 段材料换成铜，其他条件不变， 段的电阻变小，故总电阻变小，D不符合题意。
故答案为：C。
【分析】导体的电阻和材料、长度、横截面积有关；金属导体中的电流是电子定向移动形成的；在串联电路中，电阻越大，分压越大。
二、填空题
1、【答案】长度；电流；小
【解析】【解答】在导体的材料、横截面积不变的条件下，导体的电阻大小与导体的长度有关,长度越长，电阻越大。滑动变阻器是靠改变电阻丝在电路中的长度，逐渐改变连入电路的电阻大小。
电阻是导体对电流的阻碍作用，通过改变连入电路的电阻大小，从而逐渐改变电路中的电流大小的。
因为连入电路中的电阻丝是AP段，所以当顺时针转动旋钮触片时，AP段电阻丝变短，电位器接入电路的电阻变小。
【分析】滑动变阻器是靠改变电阻丝在电路中的长度，逐渐改变连入电路的电阻大小。电阻是导体对电流的阻碍作用，通过改变连入电路的电阻大小，从而逐渐改变电路中的电流大小的。
2、【答案】4.8
【解析】【解答】闭合开关后两电阻串联，电压表V1测电源电压，电压表V2测R2两端的电压，由串联电路的分压规律可知，V1所选的是大量程，其示数为6V，V2所选的是小量程，其示数为1.2V，则R1两端的电压为
【分析】在串联电路中，总电压等于各用电器电阻之和；根据电压表测量的位置确定选择的量程，结合指针位置测量电压。
3、【答案】0.3；90
【解析】【解答】串联电路电流处处相等，所以每只灯泡都是0.3A；并联电路中干路电流等于各支路电流之和，所以是90mA。
故答案为：0.3；90
【分析】串联电路电流处处相等，并联电路中干路电流等于各支路电流之和。
4、【答案】横截面积；5000
【解析】【解答】电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积。因为木块漂浮，所以F浮=G，又因为F浮=ρ液gV排，G=mg=ρgV，所以ρ水g V=ρ木gV
ρ木= ρ水= 0.6×103kg/m3=0.6g/cm3
木块的体积是V= = =5000cm3
【分析】电阻的影响因素是导体的材料、长度和横截面积；根据漂浮时浮力等于物体的重力，计算物体体积大小。
5、【答案】L1；1.2；0.9
【解析】【解答】由图可知两灯并联。电流表a测L1的电流，电流表b测干路电流。所以电流表a的量程是0~0.6A，即0.3A，电流表b量程是0~3A,即1.2A。所以L2的电流。
【分析】首先分析电路连接方式和电流表测量的电流。然后由并联电路中干路电流等于各支路电流之和求解。
三、计算题
1、【答案】（1） 灯L1两端电压：U1=U=3V；
答： 灯L1两端电压为3V；
（2）干路中的电流：I=I1+I2=0.3A+0.5A=0.8A.
答：干路中的电流是0.8A.
【解析】【分析】（1）并联电路中，各支路两端电压相等，都等于总电压；
（2）并联电路中，干路电流等于各支路电流之和。
2、【答案】解：由题意可知，L1、L2并联，电流表A1测通过L1的电流，电流表A2测干路电流，且指针偏转角度相同，根据并联电路电流的规律，电流表A2的读数应大于电流表A1，因此电流表A2应读0 ~ 3A的量程，即 I=0.5A；电流表A1测通过L1的电流，应读0 ~ 0.6A 的量程，即I1=0.1A。由并联电路电流的规律
答：流过L2的电流是0.4A。
【解析】【分析】理清元件的连接方式及电表的测量对象，根据并联电路的特点分析判断两电表的量程，然后根据指针位置来进行读数。结合并联电路的电流特点即可求出灯的电流大小。
3、【答案】（1）解：据图可知，由于电压表相当于断路，所以该电路只有一条电流的路径，即L1、L2是串联的；电压表V1并联在L1两端，所以测量的是L1两端的电压，则灯泡L1两端的电压U1=6V；V2并联在L2两端，所以测量的是L2两端的电压；根据串联电路的电压特点可知，L2两端的电压
答：灯泡L1的电压为6V；L2两端的电压是3V；
（2）解：L1、L2是串联的，已知通过灯泡L2电流为0.5A，根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A，电流表示数为0.5A
答：通过灯泡L1的电流是0.5A，电流表示数为0.5A。
【解析】【分析】三个灯泡是串联关系，串联分压，明确每一个电压表的测量对象分析求解即可。
4、【答案】由甲图可知，L1、L2并联，电流表A3测量干路电流，A1测量L1所在支路电流，A2测量L2所在支路电流。
图乙中电流表使用0--3A量程，分度值为0.1A，示数为1.4A，图丙中电流表使用0--0.6A量程，分度值为0.02A，示数为0.46A，可知，A3示数为干路电流，即I=1.4A，A1示数为L1中电流，即I1=0.46A，
电流表A2示数：I2=I-I1=1.4A-0.46A=0.94A。
答：电流表A2示数为0.94A。
【解析】【分析】（1）并联电路中，干路电流等于各支路电流之和。
（2）电流表读数时，应先看清量程和分度值。
5、【答案】（1）解：由电路图知：灯泡L1与L2并联，电流表A1测流过灯L1的电流，电流表A2测干路电流，电压表测灯L1与L2的并联电压，即电源电压；由并联电路的特点知：流过灯L1的电流：I1=IA1=0.38A；
流过灯L2的电流：I2=IA2 IA1=0.7A 0.38A=0.32A
答：灯L1、L2中的电流分别为0.38A和0.32A
（2）解：电压表的示数就是灯L1两端的电压，也是电源电压，由题意知：
灯L1两端的电压：
U1=4.5V，
电源电压：
U=4.5V
答：L1两端的电压为4.5V，电源电压为4.5V
【解析】【分析】分析电路结构，两个小灯泡是并联关系，明确电流表和电压表的测量对象，利用并联电路电流规律求解即可。
四、实验探究
1、【答案】（1）不相同
（2）断开开关，换用电压表0~3V量程，重做实验
（3）合理，因为实验存在误差
【解析】【解答】（1）L1、L2用不同规格的灯，探究得出的结论具有普遍意义。
（2）闭合开关 S，电压表示数如图乙所示为2V，小于3V，为了减小测量误差，换用电压表0~3V量程。
（3）分析四个小组的数据，第2、3组数据UAB+UBC≠UAC
但在误差允许范围内，这些数据也是合理的。
【分析】（1）探究串联电路电压规律时，选择不同规格的灯泡进行实验；
（2）利用电压表时，根据实际需要，选择合适的量程；
（3）探究串联电路电压规律时，测量电压时，必然存在误差。
