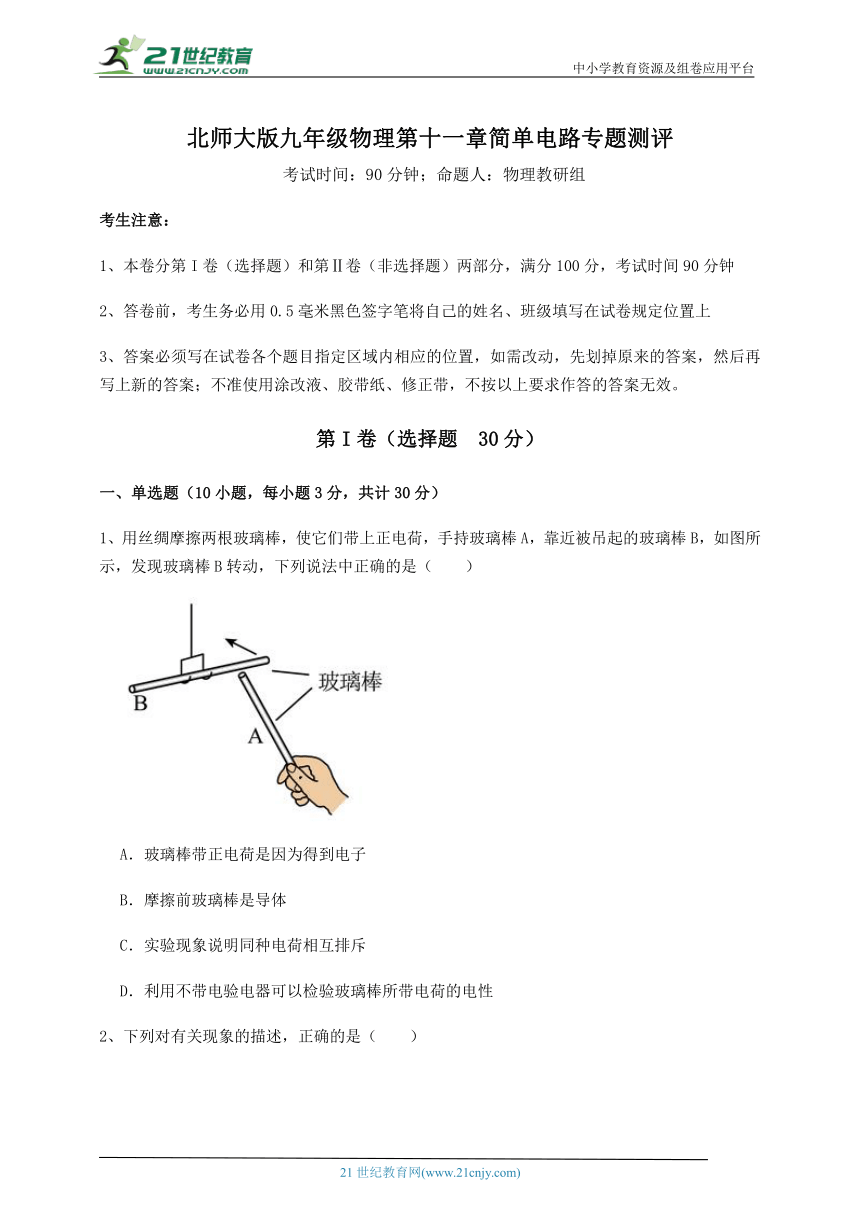

北师大版九年级物理第十一章简单电路专题测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、用丝绸摩擦两根玻璃棒，使它们带上正电荷，手持玻璃棒A，靠近被吊起的玻璃棒B，如图所示，发现玻璃棒B转动，下列说法中正确的是（　　）
A．玻璃棒带正电荷是因为得到电子
B．摩擦前玻璃棒是导体
C．实验现象说明同种电荷相互排斥
D．利用不带电验电器可以检验玻璃棒所带电荷的电性

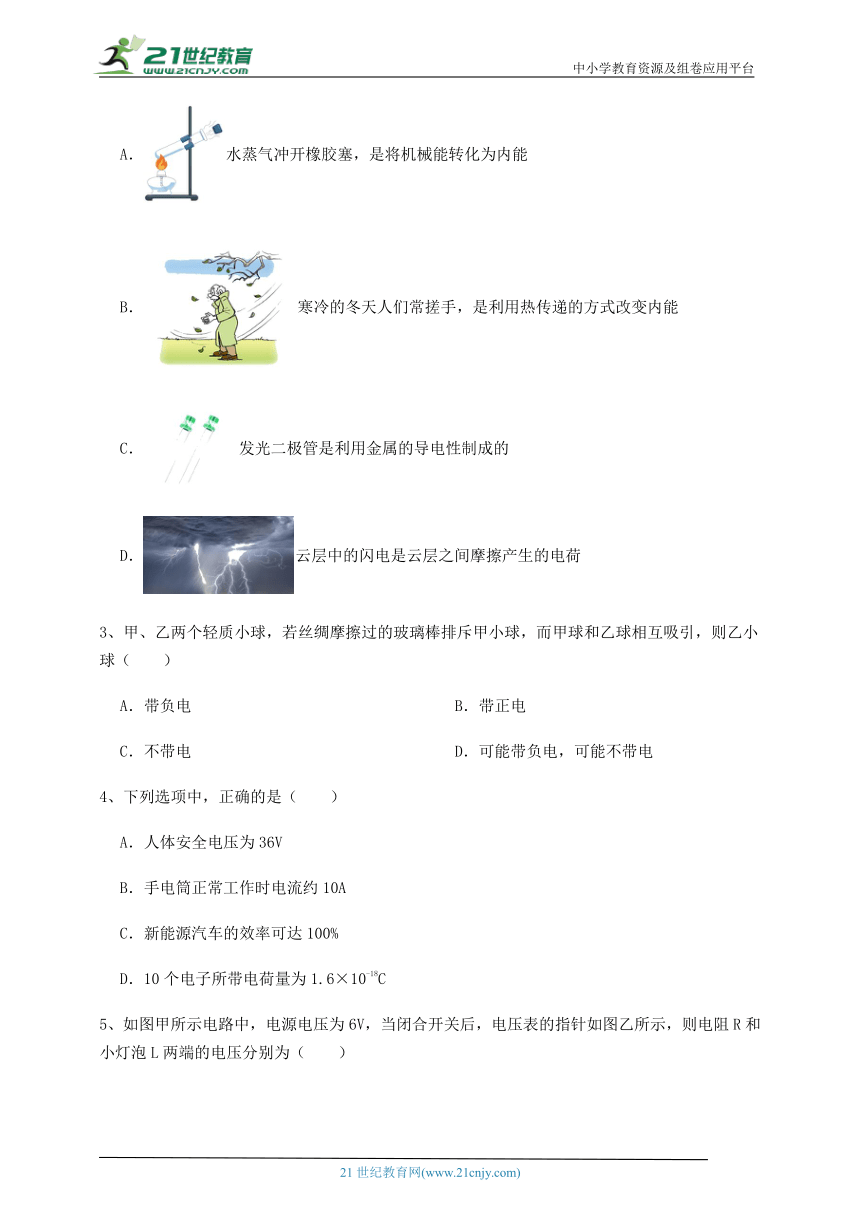

2、下列对有关现象的描述，正确的是（　　）
A．水蒸气冲开橡胶塞，是将机械能转化为内能
B．寒冷的冬天人们常搓手，是利用热传递的方式改变内能
C．发光二极管是利用金属的导电性制成的
D．云层中的闪电是云层之间摩擦产生的电荷
3、甲、乙两个轻质小球，若丝绸摩擦过的玻璃棒排斥甲小球，而甲球和乙球相互吸引，则乙小球（　　）
A．带负电 B．带正电
C．不带电 D．可能带负电，可能不带电
4、下列选项中，正确的是（　　）
A．人体安全电压为36V
B．手电筒正常工作时电流约10A
C．新能源汽车的效率可达100%
D．10个电子所带电荷量为1.6×10-18C

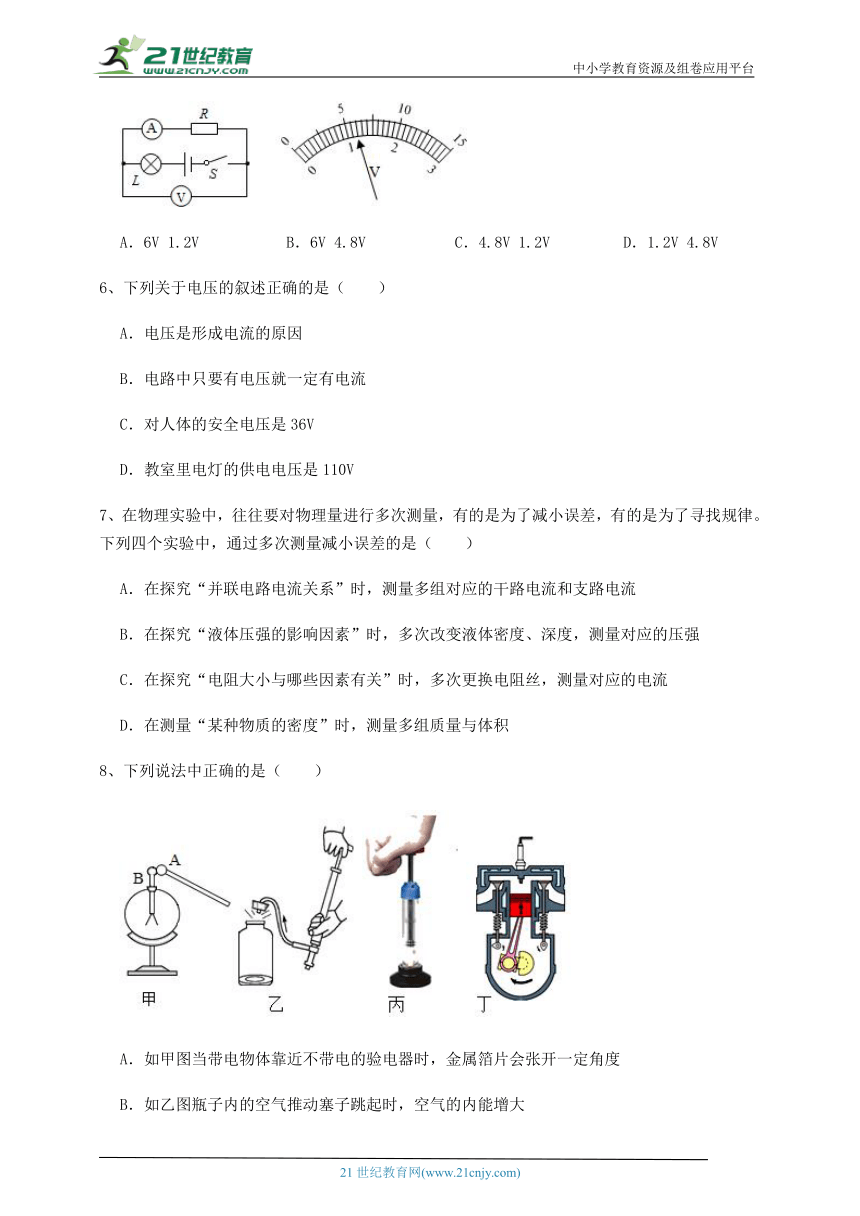

5、如图甲所示电路中，电源电压为6V，当闭合开关后，电压表的指针如图乙所示，则电阻R和小灯泡L两端的电压分别为（　　）
A．6V 1.2V B．6V 4.8V C．4.8V 1.2V D．1.2V 4.8V
6、下列关于电压的叙述正确的是（　　）
A．电压是形成电流的原因
B．电路中只要有电压就一定有电流
C．对人体的安全电压是36V
D．教室里电灯的供电电压是110V
7、在物理实验中，往往要对物理量进行多次测量，有的是为了减小误差，有的是为了寻找规律。下列四个实验中，通过多次测量减小误差的是（　　）
A．在探究“并联电路电流关系”时，测量多组对应的干路电流和支路电流
B．在探究“液体压强的影响因素”时，多次改变液体密度、深度，测量对应的压强
C．在探究“电阻大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流
D．在测量“某种物质的密度”时，测量多组质量与体积
8、下列说法中正确的是（　　）
A．如甲图当带电物体靠近不带电的验电器时，金属箔片会张开一定角度
B．如乙图瓶子内的空气推动塞子跳起时，空气的内能增大
C．如丙图是研究做功可改变内能的装置，缓慢压缩空气，空气内能一定增大
D．如丁图表示的是内燃机压缩冲程，该冲程中气缸内分子运动的剧烈程度减弱

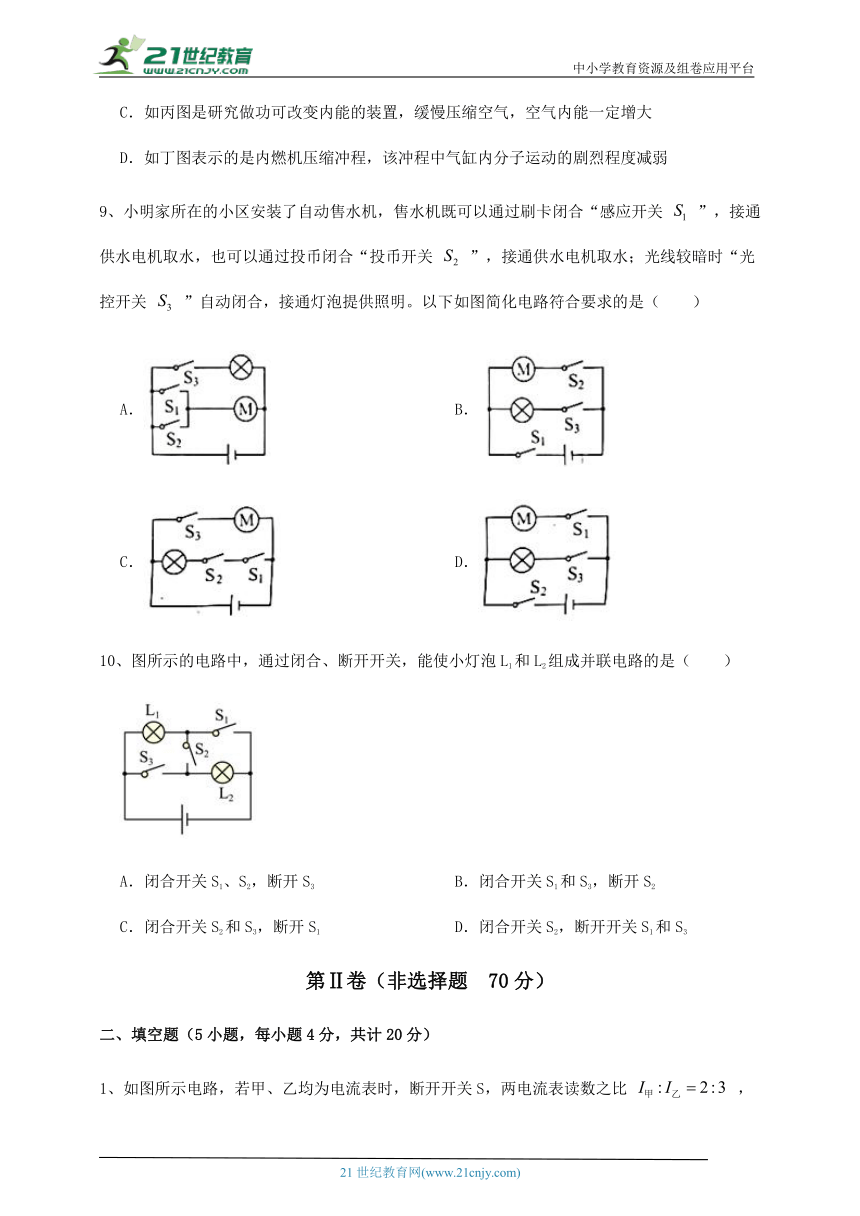

9、小明家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关 ”，接通供水电机取水，也可以通过投币闭合“投币开关 ”，接通供水电机取水；光线较暗时“光控开关 ”自动闭合，接通灯泡提供照明。以下如图简化电路符合要求的是（　　）
A． B．
C． D．
10、图所示的电路中，通过闭合、断开开关，能使小灯泡L1和L2组成并联电路的是（　　）
A．闭合开关S1、S2，断开S3 B．闭合开关S1和S3，断开S2
C．闭合开关S2和S3，断开S1 D．闭合开关S2，断开开关S1和S3
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数之比 ，此时 、 的电压之比 　 　；若甲、乙均为电压表时，闭合开关S，则甲、乙两电压表的读数之比 　 　。
2、手持用丝绸摩擦过的玻璃棒，靠近被吊起的另一个玻璃棒，发现如图所示的运动情况，则被吊起的玻璃棒　 　（选填“带正电”、“带负电”或“不带电”）。玻璃棒是　 　（选填“导体”或“绝缘体”）。
3、科技改变生活，大多数科技产品需要有半导体芯片的支持才能发展，目前领先全球的是5nm工艺芯片技术，5nm=　 　m。利用半导体材料可以制作发光二极管，简称LED。电流由正极经过LED流向负极时，LED发光；反之，电流不能从负极流向正极，LED不发光，这说明发光二极管具有　 　导电性。
4、物理学中的仪器、仪表在生产、生活中有着广泛的应用．在图中，茶壶（a图）相当于是一个　 　，汽车油量表（b图）实际上是一只　 　表．登山运动员用的高度计是由　 　经重新标度后改造而成的．
5、华为自主研发了先进的麒麟990芯片，其制造工艺达到7nm，等于　 　m，“芯片”所用的主要材料是　 　（选填“半导体”或“超导体”），利用该材料制成的二极管具有　 　导电性。
三、计算题（5小题，每小题8分，共计40分）
1、如图所示，电流表A的示数是0.45A，电流表A2的示数是0.25A。求：
（1）通过灯L2的电流。
（2）通过灯L1的电流。
2、如图甲所示的电路，闭合开关S后，电流表A1、A2的示数分别如图乙所示，电压表的示数为4.5V。求：
（1）通过灯L1、L2的电流；
（2）灯L1两端的电压。
3、在探究并联电路中的电流关系时，小明同学按照如图甲所示电路图分别用电流表测出A、B、C三处的电流。
（1）在实验过程中，小明同学连接了如图乙所示的电路，则他此时所测量的为　 　（选填“A”或“B”或“C”）处的电流。
（2）在做如图乙实验时，当闭合开关时，发现其中一只小灯泡时暗时亮，电流表指针来回摆动，发生此现象的原因可能是（　　）
A．L1灯丝断了 B．L1与灯座接触不良
C．L2与灯座接触不良 D．L2灯丝断了
（3）闭合开关后，小明发现电流表的示数如图丙所示 则你认为他的改进措施应该是　 　。
（4）改进后，小明同学认真做完了实验，然后归纳总结得出结论：并联电路中干路电流为支路电流的2倍。你认为他获得上述结论的原因可能是　 　。
（5）小明进一步将实验改进后，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，求通过A点的电流为多少安培？（写出计算过程）
4、如图所示电路中，闭合开关S后，灯L1、L2和L3正常发光，电流表A1、A2、A3的示数分别为1A、0.7A、0.5A，求通过灯L1、L2和L3的电流分别是多少
5、如图所示电路，电源电压恒为6V，闭合开关S后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，滑动变阻器的规格为“20Ω 2A”，此时滑片的位置处于最大阻值的一半处，求：
（1）通过R2的电流；
（2）通过R1的电流；
（3）R2两端的电压；
（4）R1的滑片P移至最左端时，R1的电压。
四、实验探究（1小题，每小题10分，共计10分）
1、请你应用所学的物理知识解答下列问题
（1）如图所示的量筒，其测量范围是　 　mL，量筒中液体的体积为　 　mL；
（2）在一定范围内，弹簧受到的拉力越大，就被拉得　 　，利用这个道理可以制成弹簧测力计如下图甲所示，圆筒测力计下挂有一重物，其重G为2N。则此测力计的分度值为　 　N 如果用力F竖直向下拉动挂钩，如下图乙所示，则拉力F为　 　N。
（3）小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如下图丙所示位置，原因是　 　；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示位置，接下来的操作是：断开开关　 　继续进行实验
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】A．玻璃棒带正电荷是因为玻璃棒束缚电子的本领比较弱，失去电子，A不符合题意；
B．玻璃棒不容易导电，摩擦前、后玻璃棒都是绝缘体，B不符合题意；
C．玻璃棒B远离玻璃棒A，实验现象说明同种电荷相互排斥，C符合题意；
D．利用不带电验电器可以检验玻璃棒是否带电，但不能检验玻璃棒所带电荷的电性，D不符合题意。
故答案为：C.
【分析】摩擦起电实质是电子的转移，得到电子带负电，失去电子带正电。
同种电荷相互排斥；验电器可以检验物体是否带电，但不能检验物体带哪种电荷。
2、【答案】D
【解析】【解答】A．水蒸气冲开橡胶塞，是将水蒸气的内能转化为橡胶塞的机械能，A不符合题意；
B．寒冷的冬天人们常搓手，双手摩擦时双手克服摩擦力做功，是利用做功的方式改变内能，B不符合题意；
C．发光二极管是利用半导体制成的，它具有单向导电性，C不符合题意；
D．云层中的闪电是云层之间摩擦产生的电荷，D符合题意。
故答案为：D。
【分析】改变物体的内能两种方法：做功和热传递，这两种方法对改变物体的内能是等效的。物体对外做功，物体的内能减小；外界对物体做功，物体的内能增大。物体吸收热量，当温度升高时，物体内能增大；物体放出热量，当温度降低时，物体内能减小。
根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体。
闪电是云层静电积累到一定量以后的放电现象。
3、【答案】D
【解析】【解答】若丝绸摩擦过的玻璃棒带正电，其排斥甲小球，故甲带正电，而甲球和乙球是相互吸引，乙球可能带负电，也可能不带电，因为带电体能够吸引轻小物体，故乙可以不带电，D符合题意。
故答案为：D。
【分析】带电体的性质是能够吸引轻小物体；同种电荷相互排斥，异种电荷相互吸引。
4、【答案】D
【解析】【解答】A．人体安全电压为不大于36V，A不符合题意；
B．手电筒正常工作时电流约0.2A，B不符合题意；
C．任何机械的效率都不可能达到100%，C不符合题意；
D．1个电子所带电荷量为1.6×10-19C，10个电子所带电荷量为1.6×10-18C，D符合题意。
故答案为：D。
【分析】对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
5、【答案】D
【解析】【解答】由电路图可知，灯泡L、定值电阻R串联，电压表V测的是R两端的电压，由此可知，电压表示数应小于电源电源6V，因此量程是0～3V，则它的示数UR=1.2V，即电阻R两端电压为1.2V，由串联电路的特点知，灯泡L两端的电压UL=U﹣UR=6V-1.2V=4.8V
故答案为：D。
【分析】理清元件的连接方式及电表的测量对象，确定电压表的量程，然后读出电压表的读数，根据串联电路的电压特点，求出灯泡L、定值电阻R的电压值。
6、【答案】A
【解析】【解答】A．电路中有电流必定有电压，电压是形成电流的原因，A符合题意；
B．电路中有持续电流的条件是有电压且电路通路，B不符合题意；
C．对人体的安全电压是不超过36V，C不符合题意；
D．教室里电灯的供电电压是220V，D不符合题意。
故答案为：A。
【分析】电压是形成电流的原因；人体的安全电压是不超过36V；我国家庭电路的电压是220V。
7、【答案】D
【解析】【解答】A．在探究“并联电路电流规律”时，测量多组对应的干路电流和支路电流，是为了探究干路电流和各支路电流的关系，找到普遍规律，故A不符合题意；
B．液体的压强与液体密度和深度都有关系。在探究影响液体压强大小的因素时，多次改变液体密度、深度，测量对应的压强目的是寻找规律，避免结论的偶然性，故B不符合题意；
C．在探究“电阻的大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流是为了探究电阻与电阻丝的材料、长度、横截面积的关系，找到普遍规律，故C不符合题意；
D．在“测量某种物质的密度”时，测量多组对应的质量和体积值，用分别求出密度取平均值的办法来减小误差，提高准确度，故D符合题意。
故答案为：D。
【分析】物理实验中，以“探究”二字开头的课题，多次测量的目的一般是发现规律；以“测量”二字开头的课题一般是减小误差。
8、【答案】A
【解析】【解答】A．当带电物体靠近不带电的验电器时，由于静电感应，验电器的金属箔片会带上同种电荷而相互排斥，金属箔片会张开一定角度，A符合题意；
B．图乙，瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小；B不符合题意；
C．如图是研究做功可改变内能的装置，缓慢压缩空气，对空气做功，但由于筒内空气会与外界发生热传递，放出热量，故空气内能不一定增大，C不符合题意；
D．由图可知，该冲程是内燃机压缩冲程，缸内气体内能增大，温度升高，该冲程中气缸内分子运动的剧烈程度加强，D不符合题意。
故答案为：A。
【分析】验电器的金属箔片带上同种电荷而相互排斥，会张开一定角度；内能对外做功时，转化为机械能；对物体做功时，内能增大。
9、【答案】A
【解析】【解答】根据题意所示，闭合开关S1,接通供水电机取水,闭合开S2,也可以接通供水电机取水,闭合开关S3灯泡亮。说明开关S1和S2都可以控制供水电机。所以这两个开关是并联的。只有S3可以控制灯泡,所以S3和灯泡在一条支路上。
故答案为：A
【分析】当两个开关可以同时控制一个用电器，说明这两个开关并联。
10、【答案】B
【解析】【解答】A．若只闭合S1、S2，断开S3，灯L2短路，电流不经过灯L2，只有灯L1连入电路，则L1发光，A不符合题意；
B．若只闭合S1、S3，断开S2，灯泡L2和L2组成并联电路，B符合题意；
C．闭合开关S2和S3，断开S1，L1被短路，电流只经过L2，只有灯L2连入电路，则L2发光，C不符合题意；
D．闭合开关S2，断开开关S1和S3，L1与L2组成串联电路，D不符合题意。
故答案为：B。
【分析】两灯泡首尾相连在电源两端是串联，如果并联，即让灯泡的两端分别连在一起。
二、填空题
1、【答案】1:1；3:1
【解析】【解答】若甲、乙均为电流表时，断开开关S，R1和R2并联，由并联电路各支路电压相等知，此时 、 的电压之比为
甲电流表测量R2的电流，乙电流表测量R1和R2总电流，I甲:I乙=2:3，根据并联电路电流等于各支路电流之和，所以I2:I1=2:1
因并联电路各支路电压相等知，故I1R1=I2R2
即R1:R2=2:1若甲、乙均为电压表时，闭合开关S，R1和R2串联，串联电路电流相等，则
所以U1:U2= R1:R2=2:1
甲测量R1和R2总电压，乙测量R2的电压，所以甲乙电压表示数之比为
【分析】两个灯泡串联，电流相同，分得的电压与电阻成正比；两个灯泡并联，电压相同，分得的电流与电阻成反比，结合电阻的关系求解分得的电压和流过的电流。
2、【答案】带正电；绝缘体
【解析】【解答】丝绸摩擦过的玻璃棒带正电，由图知道，靠近被吊起的另一个玻璃棒时相互排斥，由于同种电荷相互排斥，所以，说明被吊起的玻璃棒应该是与玻璃棒相同的电荷，即被吊起的玻璃棒带正电。
根据题意知道，玻璃棒上的电荷没有通过铁支架转移，说明玻璃棒不善于导电，属于绝缘体。
【分析】规定：丝绸摩擦过的玻璃棒带正电。同种电荷相互排斥。
3、【答案】5×10-9m；单向
【解析】【解答】因为1nm等于1×10-9m，所以5nm等于5×10-9m。电流由正极经过LED流向负极时，LED发光；反之，电流不能从负极流向正极，LED不发光，这说明发光二极管具有单向导电性。
【分析】根据长度单位换算解答，二极管是半导体，具有单向导电性。
4、【答案】连通器；电流；气压计
【解析】【解答】茶壶是利用连通器的原理制成的；从图中我们可以看出油量表串联在电路中，因此油量表相当于电流表；登山运动员的高度计是有气压计改造而成的．
【分析】该题目考查的是连通器的应用，所谓的连通器就是两端开口，底部相连的仪器，结合选项分析求解即可；大气压强是地球大气层受到重力而产生的，随着海拔高度的增加而降低。
5、【答案】7×10-9；半导体；单向
【解析】【解答】长度单位转化1nm=10-9m，所以7nm=7×10-9m。
目前制作芯片的主要材料是硅、锗等，它们的导电性介于导体和绝缘体之间，属于半导体材料。
二极管工作时，电流从二极管正极流入，负极流出，二极管才会发光，反之电流不能通过二极管，因此二极管具有单向导电性。
【分析】1nm=10-9m，二极管属于半导体材料，具有单向导电性。
三、计算题
1、【答案】（1）解：I2=0.25 A。
（2）解：I1=I-I2
=0.45A-0.25A
=0.2A。
【解析】【解答】（1）根据图片可知，灯泡L1和L2并联，电流表A1测总电流，A2测通过灯泡L2的电流。
因为电流表A2的示数是0.25A，
所以通过灯泡L2的电流I2=0.25A；
（2）那么通过灯泡L1的电流为：I1=I-I2=0.45A-0.25A=0.2A。
【分析】（1）根据电流表所在的位置确定它测量的电流；
（2）根据并联电路总电流等于各支路电流之和计算即可。
2、【答案】（1）解：由图甲可知，灯L1、L2并联，电流表A1测通过灯L1的电流，电流表A2测干路电流。结合图乙可知，电流表A1选用的是0~0.6A量程，电流表A2选用的是0~3A量程，所以，通过灯L1的电流I1＝0.24A，干路电流I＝1.2A，通过灯L2的电流
I2＝I-I1＝1.2A-0.24A＝0.96A
答：通过灯L1的电流0.24A，通过灯L2的电流0.96A；
（2）解：由题意可知，灯L1两端的电压等于电源电压为4.5V。
答：灯L1两端的电压4.5V。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，结合并联电路的电流关系读出电流表的示数，进一步计算即可。
（2）利用并联电路的电压关系解答即可。
3、【答案】（1）C
（2）C
（3）换用0—0.6A的量程
（4）选用了两个规格相同的小灯泡
（5）1.5A
【解析】【解答】（1）根据图乙可得，电流表与L2串联，测量L2的电流，故是C点。
（2）灯泡亮度不稳定，电流表指针来回偏转，说明接触不良，而且是与电流表串联的灯泡L2接触不良，故选C。
（3）因为偏转角度太小，为了减小误差，应该换用小量程，即0－0.6A.。
（4）干路电流等于支路电流的2倍，说明支路电流相等，相当于是用的规格相同的灯泡。
（5）如图乙，电流表的量程为0.6A，分度值为0.02，电流表A1的示数是0.5A；如图丙，电流表的量程为3A，分度值为0.1，电流表A2的示数是1A；，而A点是干路，所以电流是两天支路电流之和，即1.5A。
【分析】根据并联电路干路电流等于各支路电流之和，分析问题。电流表与用电器串联使用，规格相同的用电器做实验存在着一定的弊端。
4、【答案】解：由电路图可得：
I1+ I 2+ I 3=1A
I 2+I3=0.7A
I3=0.5A
三式联立，解得
L1的电流I 1=0.3A
L2的电流I 2=0.2A
L3的电流I3=0.5A
【解析】【分析】电流表和所测量的位置串联，在并联电路中，干路电流等于各用电器电流之和。
5、【答案】（1）解：闭合开关，R1与R2并联，电流表A1测干路的电流，I=0.6A，电流表A1测R2的电流I2=0.2A。
答：通过R2的电流是0.2A；
（2）解：由并联电路电流的规律可知通过R1的电流I1=I-I2=0.6A-0.2A=0.4A
答：通过R1的电流是0.4A；
（3）解：由并联电路电压的规律可知R2两端的电压U2=U=6V
答：R2两端的电压是6V；
（4）解：滑片移至左端，R1与R2并联，由并联电路电压的规律可知R1的电压U1=U=6V
答：R1的滑片P移至最左端时，R1的电压是6V。
【解析】【分析】（1）根据支路电流表示数，判断此支路电流大小；
（2）根据并联电路电流规律，计算支路电流大小；
（3）电压表和所测量的位置并联，测量电压；
（4）根据并联电路电压规律，计算电压大小。
四、实验探究
1、【答案】（1）0~100；65
（2）越长；0.2；0.8
（3）没有调零；换接小量程
【解析】【解答】(1)图中量筒的测量范围是0-100mL，一个大格表示25mL，里面有5个小格，一个小格表示5mL，即分度值为5mL，因此液体的体积为65mL。(2)在一定弹性限度范围内，弹簧受到的拉力越大，弹簧伸长就越长，弹簧所受的拉力与弹簧的伸长成正比；弹簧测力计就是根据这个原理制成的。圆筒测力计下挂有一重物，其重G为2N，共有10个小格，一个小格表示0.2N，分度值是0.2N。图乙中，拉力F为F=4×0.2N=0.8N(3)由图丙可知，闭合开关，发现电表指针向右偏转到零刻度线的左侧，说明原来指针在零刻度线的左侧，偏转的幅度比较大，可能是没有调零。断开开关，纠正错误后，再闭合开关，由图丁可知，电流表的指针偏转较小，说明电流表选择较大量程，应该断开开关，换接小量程。
【分析】（1）利用托盘天平测量物体的质量，量筒测量物体的体积，利用密度公式求解物体的密度；
（2）在弹簧的弹性限度内，根据弹簧弹力大小与伸长量成正比的关系制作了弹簧测力计，用来测量外力的大小，测量力的大小时，弹簧轴线方向与外力应在同一直线上，所测力的大小不能超过弹簧的弹性限度；
（3）电流表反向偏转，说明电流表正负接线柱接反了。
