北师大版九年级物理第十一章简单电路专题练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

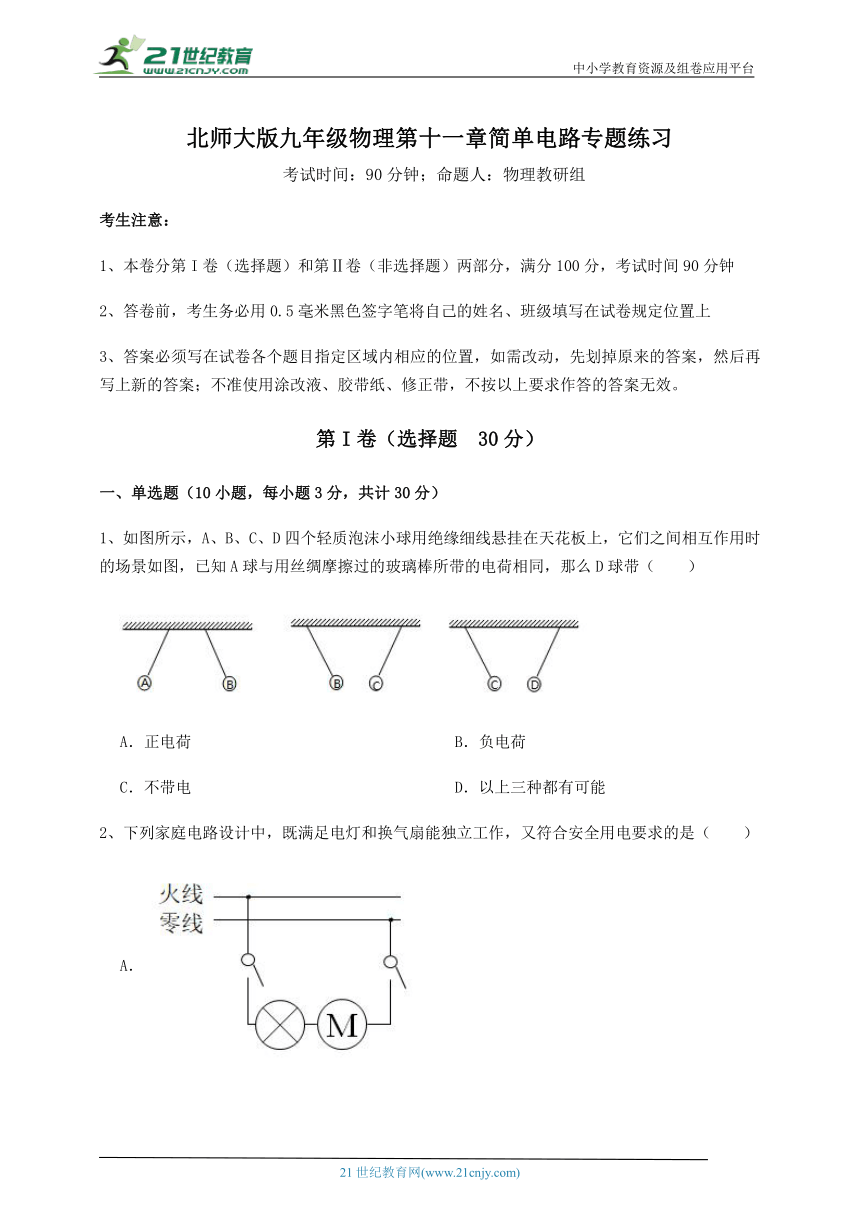

1、如图所示，A、B、C、D四个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图，已知A球与用丝绸摩擦过的玻璃棒所带的电荷相同，那么D球带（　　）
A．正电荷 B．负电荷
C．不带电 D．以上三种都有可能
2、下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（　　）

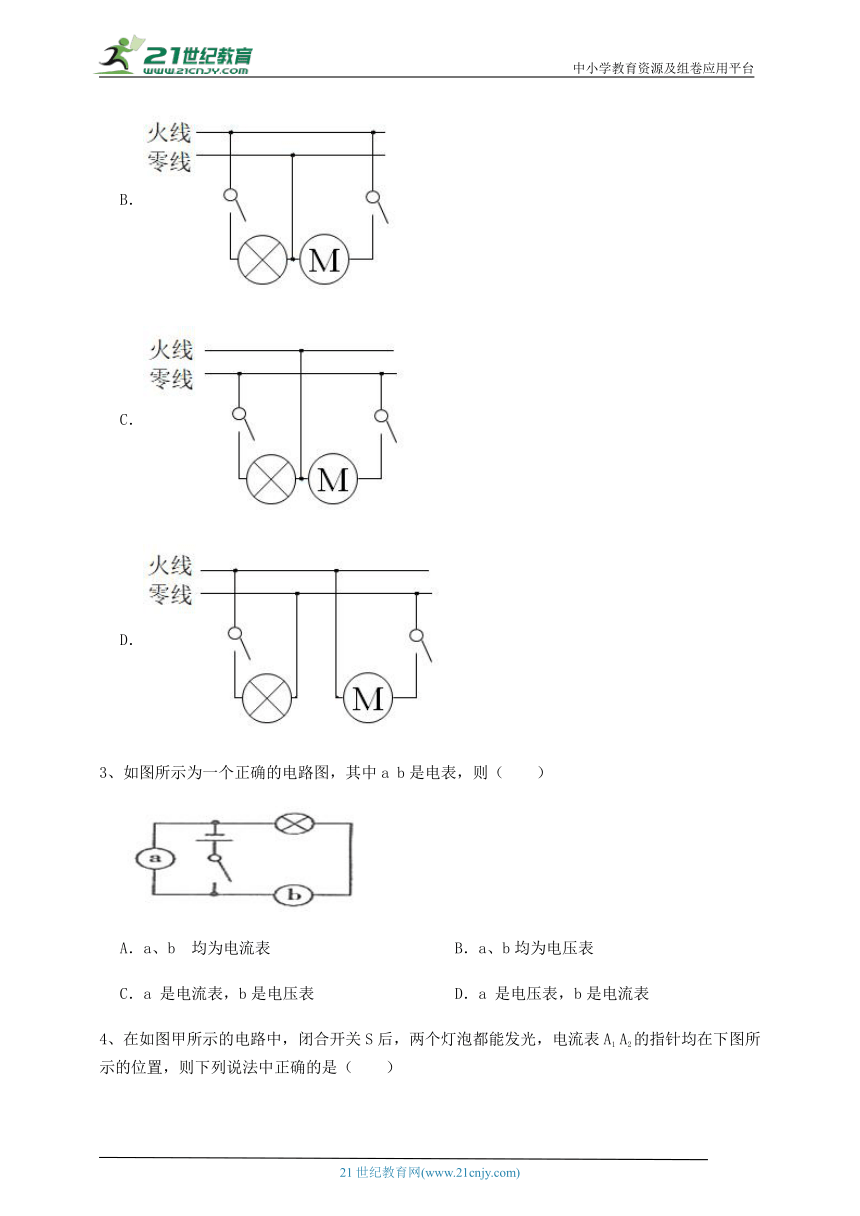

A．
B．
C．
D．
3、如图所示为一个正确的电路图，其中a b是电表，则（　　）
A．a、b 均为电流表 B．a、b均为电压表
C．a 是电流表，b是电压表 D．a 是电压表，b是电流表

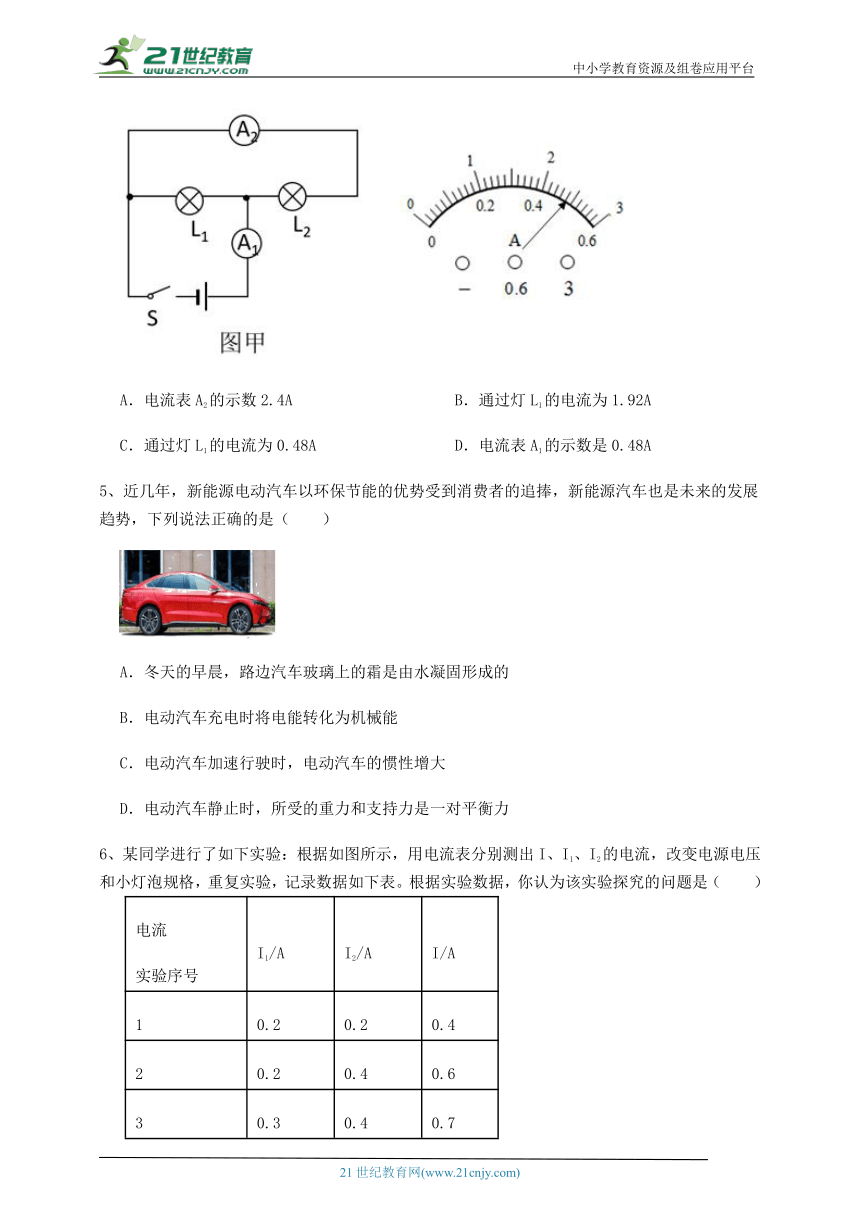

4、在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1 A2的指针均在下图所示的位置，则下列说法中正确的是（　　）
A．电流表A2的示数2.4A B．通过灯L1的电流为1.92A
C．通过灯L1的电流为0.48A D．电流表A1的示数是0.48A
5、近几年，新能源电动汽车以环保节能的优势受到消费者的追捧，新能源汽车也是未来的发展趋势，下列说法正确的是（　　）
A．冬天的早晨，路边汽车玻璃上的霜是由水凝固形成的
B．电动汽车充电时将电能转化为机械能
C．电动汽车加速行驶时，电动汽车的惯性增大
D．电动汽车静止时，所受的重力和支持力是一对平衡力
6、某同学进行了如下实验：根据如图所示，用电流表分别测出I、I1、I2的电流，改变电源电压和小灯泡规格，重复实验，记录数据如下表。根据实验数据，你认为该实验探究的问题是（　　）
电流 实验序号 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.2 0.4 0.6
3 0.3 0.4 0.7
A．串联电路中各处的电流有什么关系？
B．并联电路中各支路电流间有什么关系？
C．并联电路的干路电流和各支路电流间有什么关系？
D．串联电路中总电流和各处电流间有什么关系？

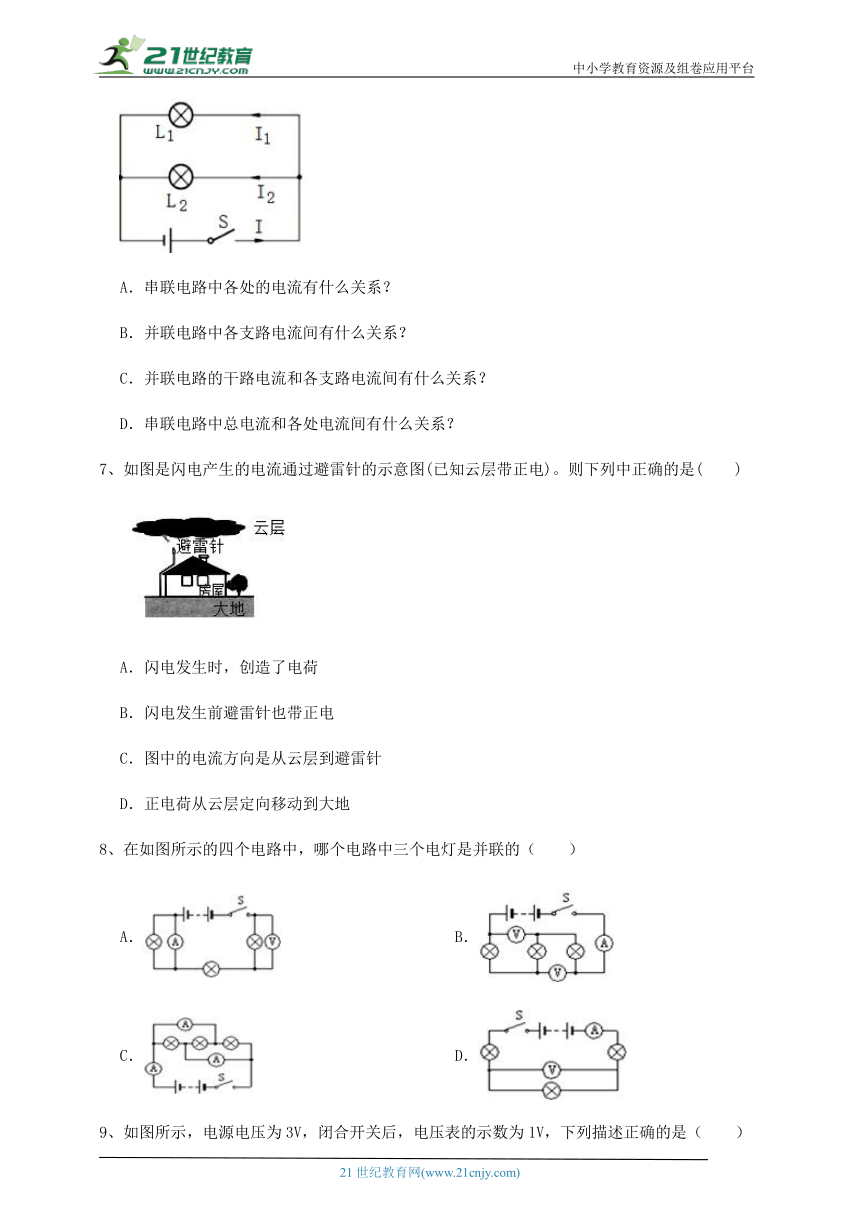

7、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是(　　)
A．闪电发生时，创造了电荷
B．闪电发生前避雷针也带正电
C．图中的电流方向是从云层到避雷针
D．正电荷从云层定向移动到大地
8、在如图所示的四个电路中，哪个电路中三个电灯是并联的（　　）
A． B．
C． D．
9、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（　　）
A．L1两端电压为1V B．L1 两端电压为2V
C．L2两端电压为2V D．L1和L2两端电压之和为4V
10、下列说法中正确的是（　　）
A．如甲图当带电物体靠近不带电的验电器时，金属箔片会张开一定角度
B．如乙图瓶子内的空气推动塞子跳起时，空气的内能增大
C．如丙图是研究做功可改变内能的装置，缓慢压缩空气，空气内能一定增大
D．如丁图表示的是内燃机压缩冲程，该冲程中气缸内分子运动的剧烈程度减弱
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：　 　；
乙同学的问题：　 　；
丙同学的问题：　 　；
2、验电器是检验物体是否带电的仪器，它是利用　 　的原理来工作的；在家庭电路中，电灯、电视机、空调等家用电器是　 　联在同一个电路中的，控制电灯的开关和电灯是　 　联的关系。
3、如图所示，当一个带负电的物体甲靠近不带电的金属导体乙时，乙的a端会带正电、b端会带负电。
①发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带　 　电（选填“正”或“负”）；自由电子受到物体甲所带电荷的　 　作用移动到导体乙的一端（选填“吸引”或“排斥”）；
②若将图中的物体甲换成带正电的物体，根据上述分析可得，导体乙的　 　（选填“A”“B”或“C”）。
A．a、b两端都不会带电
B．a端会带正电、b端会带负电
C．a端会带负电、b端会带正电
4、有些绒毛玩具的外衣是采用“静电植绒”技术制作的：事先给布面上涂上带电的胶，再给绒毛带上电，绒毛就会飞向胶布，这是因为胶布和绒毛上带异种电荷互相　 　，如果绒毛运动方向与电流的方向相反，则说明绒毛带的是　 　电荷。
5、二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L1、L2的连接方式是　 　(填“串联”或“并联”)；当开关S闭合后，L2　 　(填“亮”或“不亮”)．
三、计算题（5小题，每小题8分，共计40分）
1、如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表两接线柱接线对调后示数为3V．求：
（1）灯L1两端的电压．
（2）电源电压．
（3）当S1、S3闭合，S2断开时，电压表的示数为多少？
2、如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光．电流表A1、A2的示数分别如图乙、丙所示，问：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
3、如图所示电路中，闭合开关S后，灯L1、L2和L3正常发光，电流表A1、A2、A3的示数分别为1A、0.7A、0.5A，求通过灯L1、L2和L3的电流分别是多少
4、如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？L1、L2串联的总电压U是多大？
（2）L2两端的电压U2是多大？
5、如图所示电路，电流表A1示数为0.5A，A2示数为0.9 A，求
（1）通过L2的电流是多大？
（2）通过L1的电流是多大？
四、实验探究（1小题，每小题10分，共计10分）
1、探究串并联电路的电压关系的实验电路如图甲所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择规格　 　（选填“相同”或“不相同”）的小灯泡。
（2）小海根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来她应该断开开关，　 　。
（3）小海完成了三次实验，并记录了数据，分析下表中的数据。可得出的结论为：串联电路中电源两端的电压（即总电压）　 　各用电器两端电压之和。
实验次数 L1两端的电压/V L2两端的电压/V L1和L2两端总电压/V
1 1.3 1.5 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】丝绸摩擦过的玻璃棒带正电，所以A球带正电，因为AB互相排斥，所以B球带正电，因为BC相互吸引，因为带电体具有吸引轻小物体的性质，所以C球可能带负电或者不带电。假如C带负电，和D相吸，D球可能带正电，也可能不带电。假如C不带电，和D相吸，D可能带正电也可能带负电。
故答案为：D。
【分析】带电体中，同种电荷相互排斥，异种电荷相互吸引，带电体可以吸引轻小物体。
2、【答案】B
【解析】【解答】电灯和换气扇要独立工作，必须使用并联，电灯和换气扇的开关应该接在火线上，才能在断开开关时，切断火线，人体接触电灯或者换气扇不会发生触电事故，B符合题意，ACD不符合题意。
故答案为：B。
【分析】电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
3、【答案】D
【解析】【解答】根据图示电路图可知，a表并联在灯泡两端，应该是电压表，b表与灯泡串联，应该是电流表，
故答案为：D。
【分析】电流表相当于一根导线，电压表相当于开路，要求灯泡发光，结合电流的流向判断甲、乙两个表的种类即可。
4、【答案】B
【解析】【解答】由图可知，电流表A1测量的是干路电流，两个灯泡为并联，电流表A2测量的是L2灯电流，故电流表A2接的是0-0.6A档位，电流表A1接的是0-3A档位，故电流表A2示数为0.48A，电流表A1示数为2.4A，则通过灯L2的电流为0.48A，通过灯L1的电流为2.4A-0.48A=1.92A
B符合题意，ACD不符合题意。
故答案为：B。
【分析】并联电路中，干路电流等于各支路电流之和；根据电流表的位置选择不同量程，结合指针位置测量电流大小。
5、【答案】D
【解析】【解答】A．汽车玻璃上的霜是由水蒸气遇冷凝华形成的冰晶，A不符合题意；
B．电动汽车充电时将电能转化为化学能，B不符合题意；
C．惯性与质量有关，电动汽车加速行驶时，质量不变，电动汽车的惯性不变，C不符合题意；
D．电动汽车静止时，所受的重力和支持力大小相等、方向相反、作用在同一物体上、作用在同一直线上，属于一对平衡力，D符合题意。
故答案为：D。
【分析】对于判断物态变化的试题，我们应先确定物质的初状态及末状态，然后再根据物态变化的概念进行判断。
蓄电池工作时，将化学能转化为电能供用电器使用；充电时，将电能转化为化学能。
惯性是物体的一种属性，其大小只与物体的质量大小有关。
若物体处于静止状态或匀速直线运动状态，则物体受力平衡；否则受力不平衡。
6、【答案】C
【解析】【解答】如图两灯是并联关系，实验表格记录的是干路电流和两支路电流，而在并联电路中，干路电流等于各支路电流之和，所以这个实验是为了探究并联电路中干路电流和各支路电流的关系。ABD不符合题意，C符合题意。
故答案为：C。
【分析】由电路图知，两灯泡并联，实验测量的是各支路电流与干路电流，根据电路结构及测量的量判断探究的问题。
7、【答案】C
【解析】【解答】A.摩擦起电是电子发生了转移，故错误。
B.闪电发生前，避雷针不带电，故错误。
C.电子从避雷针定向转移到避云层，所以电流是从云层到避雷针，故正确。
D.正电荷不会移动，故错误。
故答案为：C
【分析】摩擦起电的实质是电子发生了转移，电流的方向与电子的定向移动方向相反。
8、【答案】C
【解析】【解答】A．由于电压表相当于开路，电流表相当于导线，所以此电路中电流表短路，且是一个串联电路，A不符合题意；
B．由于电压表相当于开路，故此电路中的三个灯泡串联，B不符合题意；
C．由于电流表相当于导线，故该电路中的三个灯泡并联，C符合题意；
D．由于电压表相当于开路，故此电路中的三个灯泡串联，D不符合题意；
故答案为：C
【分析】并联电路是指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路。
9、【答案】B
【解析】【解答】由图可知，L1、 L2串联，电压表测量L2两端的电压，则L2两端电压为1V，由串联分压可知U1=U-U2=3V-1V=2V
故答案为：B。
【分析】在串联电路中，总电压等于各用电器电压和。
10、【答案】A
【解析】【解答】A．当带电物体靠近不带电的验电器时，由于静电感应，验电器的金属箔片会带上同种电荷而相互排斥，金属箔片会张开一定角度，A符合题意；
B．图乙，瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小；B不符合题意；
C．如图是研究做功可改变内能的装置，缓慢压缩空气，对空气做功，但由于筒内空气会与外界发生热传递，放出热量，故空气内能不一定增大，C不符合题意；
D．由图可知，该冲程是内燃机压缩冲程，缸内气体内能增大，温度升高，该冲程中气缸内分子运动的剧烈程度加强，D不符合题意。
故答案为：A。
【分析】验电器的金属箔片带上同种电荷而相互排斥，会张开一定角度；内能对外做功时，转化为机械能；对物体做功时，内能增大。
二、填空题
1、【答案】电流表的正负接线柱接反了；所选的量程太大；所选的量程太小
【解析】【解答】甲图中的指针反转，说明出现的问题是：正负接线柱接反了。乙图中的指针偏转角度太小，说明出现的问题是：量程太大了。丙图中的指针偏转角度太大，说明出现的问题是：量程太小了。
【分析】电流表连接时，接线柱要正入负出；若选择量程太大，指针偏转太小；若选择量程太小，指针可能超过量程。
2、【答案】同种电荷相互排斥；并；串
【解析】【解答】验电器与带电体接触后，两片金属箔会带上同种电荷，同种电荷相互排斥，所以会张开，故验电器利用的是同种电荷相互排斥的原理。家庭电路中的用电器有一个损坏，其它用电器不受影响，所以是并联的。控制电灯的开关与所控制的电灯是串联的。
【分析】验电器工作原理是同种电荷相互排斥；家庭电路中各用电器并联，开关和用电器串联。
3、【答案】负；排斥；C
【解析】【解答】(1)电子带负电。
同种电荷相互排斥，所以电子会受到带负电的物体甲的排斥。
(2)异种电荷相互吸引，所以电子会受到带正电的物体甲的吸引，移动到a端，使a端带负电，而b端缺失了负电荷而带正电，C符合题意。
【分析】电子带负电；同种电荷相互排斥，异种电荷相互吸引。
4、【答案】吸引；负
【解析】【解答】同种电荷互相排斥，异种电荷互相吸引，绒毛就会飞向胶布，这是因为胶布和绒毛上带异种电荷互相吸引导致的。
电子的运动的方向与电流的方向相反，如果绒毛运动方向与电流的方向相反，则证明绒毛带的是负电荷。
【分析】同种电荷互相排斥，异种电荷互相吸引。
规定：正电荷运动的方向为电流的方向。
5、【答案】并联；不亮
【解析】【解答】由电路图知道，两盏灯泡的两端分别连在电源的两端，所以它们是并联的；当闭合开关S后，电流从正极出发分别向上流向一只二极管的A端、向下流经另一只二极管的B端，根据题意知道，电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路，所以两只灯泡中L1 亮，而L2 不亮．
【分析】结合电流的流向和二极管的导电方向判断二极管的发光情况。
三、计算题
1、【答案】（1）解：当S1闭合，S2、S3断开时，等效电路图如图：
两灯泡串联，电压表测L1两端的电压，所以灯L1两端的电压 ．
答：灯L1两端的电压为6V．
（2）解：当S1、S3断开，S2闭合时，两灯泡串联，电压表两接线柱接线对调后，测L2两端的电压，所以灯L2两端的电压 ，则电源电压：
答：电源电压为9V．
（3）解：当S1、S3闭合，S2断开时，灯泡L2被短路，电路为L1的简单电路，等效电路图如图，电压表测电源电压，所以此时电压表的示数为9V．
答：当S1、S3闭合，S2断开时，电压表的示数为9V．
【解析】【分析】（1）根据开关的状态，判断电路连接，根据电压表示数判断电压大小；（2）串联电路中总电压等于各用电器电压之和；（3）电压表连接在电源两端时，测量电源电压。
2、【答案】（1）由图甲可知，两灯并联，已知电源电压为3V，根据并联电路电压的规律可知灯泡L1、L2两端的电压都等于电源电压，为3V；
答：灯泡L1、L2两端的电压分别是3V， 3V；
（2）由图甲可知，两灯并联，电流表A1测干路中电流，电流表A2测灯L2所在支路的电流，因此电流表A1示数大于A2示数．对比图乙、丙可知，电流表A1的量程是0～3A，分度值是0.1A，示数是l.5A；电流表A2的量程是0～0.6A，分度值是0.02A，读数是0.48A，通过灯泡L2的电流I2=IA2=0.48A，
通过灯泡L1的电流I1=IA1-IA2=1.5A-0.48A=1.02A．
答：通过灯泡L1、L2的电流分别是1.02A，0.48A；
（3）工作过程中若L1灯丝烧断，此时电路为L2的基本电路，电流表A1和A2都测量电路电流，因此两表示数相等．由于并联电路中，各支路互不影响，因此电流表A2的示数不变，还是0.48A，则A1示数也为0.48A．
答：若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是0.48A，0.48A．
【解析】【分析】（1）分析电路结构及电表的测量对象，根据并联电路的电压关系可知灯泡L1、L2两端的电压。
（2）根据并联电路的电流规律，由图乙所示电流表确定电流表量程、分度值，读出电流表示数。根据并联电路的电流关系求出流过灯泡L2的电流。
（3）并联电路的特点是：各用电器工作状态互不影响，干路电流等于各支路电流之和。
3、【答案】解：由电路图可得：
I1+ I 2+ I 3=1A
I 2+I3=0.7A
I3=0.5A
三式联立，解得
L1的电流I 1=0.3A
L2的电流I 2=0.2A
L3的电流I3=0.5A
【解析】【分析】电流表和所测量的位置串联，在并联电路中，干路电流等于各用电器电流之和。
4、【答案】（1）解：由图可知，两灯泡串联，
由串联电路电压规律可知，总电压比任何一个用电器两端的电压都大。
由图可知，左边电压表指针的偏转角度比右边电压表指针的偏转角度小，而左边的电压表示数显示的是总电压，右边的电压表示数显示的是 L1两端的电压，所以出现这种情况的原因一定是两表所选的量程不同。
左边的电压表所选的是0～15V，分度值是0.5V，所以示数是3V，则总电压是3V
答：L1两端的电压U1是1.7V；L1、L2串联的总电压U是3V
（2）解：右边的电压表所选的是0～3V，分度值是0.1V，所以示数是1.7V，则L1两端的电压是1.7V。
根据U＝U1+U2得：U2＝U﹣U1＝3V﹣1.7V＝1.3V
答：L2两端的电压U2是1.3V。
【解析】【分析】分析电路结构，两个小灯泡是串联关系，明确电压表的测量对象，利用串联电路电压规律求解即可。
5、【答案】（1）解:由图知,两灯泡并联,电流表A1测流过灯泡L2的电流,电流表A2测干路电流。
因为电流表A1测流过灯泡L2的电流,所以通过L2的电流为I2=0.5A;
（2）并联电路中干路电流等于各支路电流之和,电流表A2测干路电流,即I=0.9A,
所以通过L1的电流：I1=I-I2=0.9A-0.5A=0.4A
【解析】【分析】根据电流表与哪个用电器串联就测哪个用电器的电流，并联电路中的电流等于各支路电流之和，分析电路电流。
四、实验探究
1、【答案】（1）不同
（2）电压表换成0~3V量程
（3）等于
【解析】【解答】(1)为了使探究得出的结论具有普遍意义，应该选取不同规格的小灯泡进行实验，实验时还要对各部分电压及总电压进行测量。(2)根据图乙电压表所示情况可知，电压表指针偏转角度太小，误差过大，所以接下来需要断开开关，换用较小量程重新做实验即换用0 3V的量程。(3)由表中数据可知1.4V+1.4V=2.8V
1.2V+1.6V=2.8V
1.1V+1.7V=2.8V
因此可以得出：串联电路总电压等于各部分电路两端的电压之和。
【分析】（1）探究串联电路电压规律时，选择不同灯泡进行实验；（2）使用电压表时，指针偏转较小时，电压表换用小量程；（3）在串联电路中，中电压等于各用电器电压之和。
