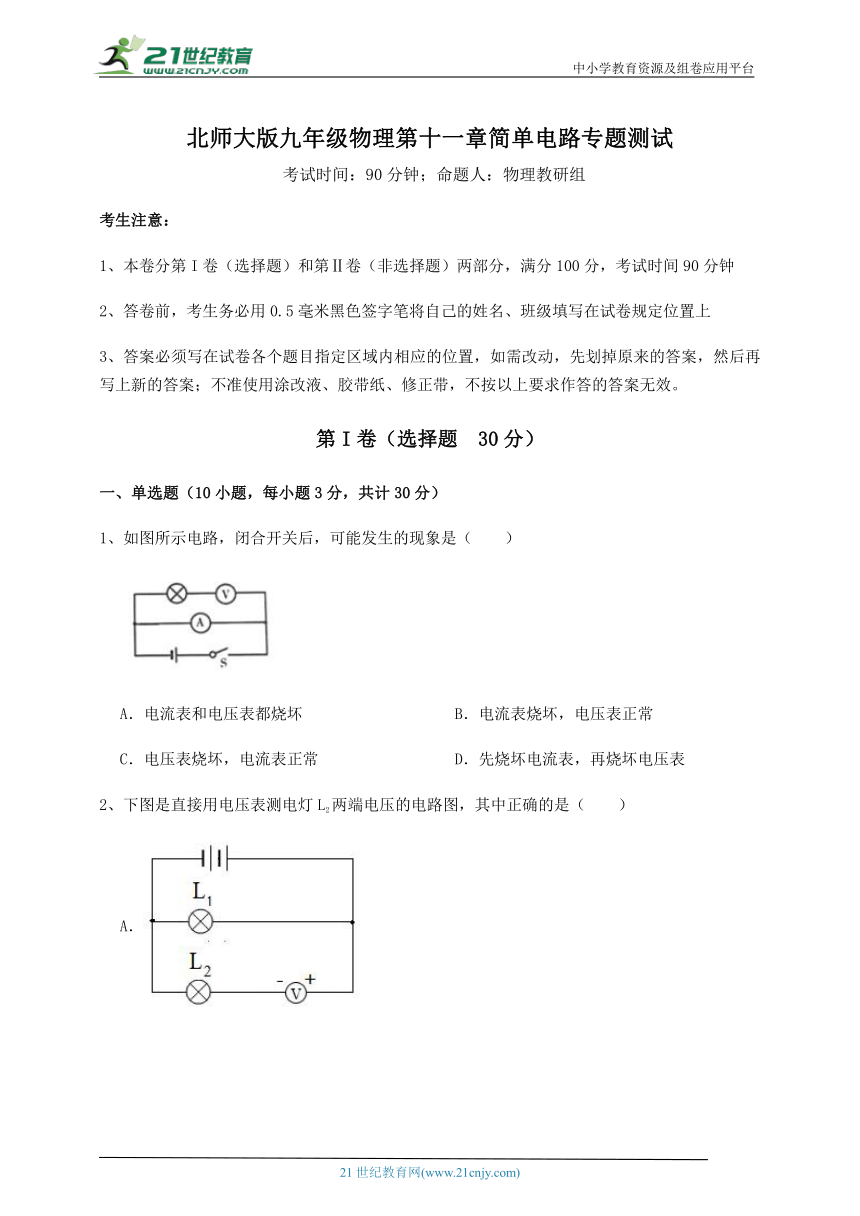

北师大版九年级物理第十一章简单电路专题测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示电路，闭合开关后，可能发生的现象是（　　）
A．电流表和电压表都烧坏 B．电流表烧坏，电压表正常
C．电压表烧坏，电流表正常 D．先烧坏电流表，再烧坏电压表

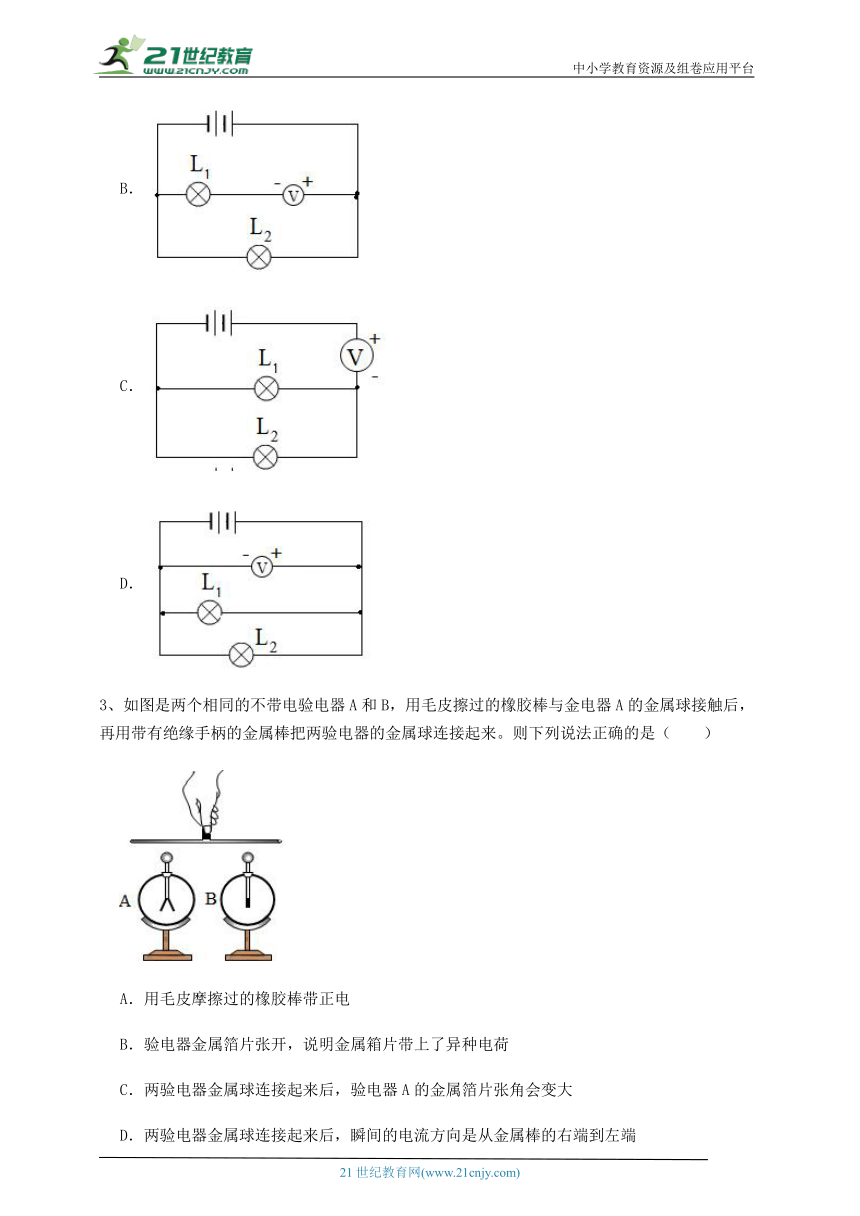

2、下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是（　　）
A．
B．
C．
D．
3、如图是两个相同的不带电验电器A和B，用毛皮擦过的橡胶棒与金电器A的金属球接触后，再用带有绝缘手柄的金属棒把两验电器的金属球连接起来。则下列说法正确的是（　　）
A．用毛皮摩擦过的橡胶棒带正电
B．验电器金属箔片张开，说明金属箱片带上了异种电荷
C．两验电器金属球连接起来后，验电器A的金属箔片张角会变大
D．两验电器金属球连接起来后，瞬间的电流方向是从金属棒的右端到左端
4、在如图所示的四个电路中，哪个电路中三个电灯是并联的（　　）
A． B．
C． D．
5、如图所示，当人触摸科技馆内“静电球”时，头发便会飘起来，形成“怒发冲冠”的现象。关于这个现象的说法错误的是（　　）
A．手必须与“静电球”的外壳不断摩擦起电
B．散开的头发带的一定是同种电荷
C．在干燥的环境中完成这个实验会更容易
D．脚与大地之间必须用绝缘体隔离
6、关于电流，下列说法正确的是（　　）
A．电流是自由电子的定向移动形成的
B．导体容易导电是因为其内部有大量的自由电子
C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反
D．导体中有电流，可以没有电源
7、在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（　　）
A．电路的总电流为0.8A B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.2A D．通过灯L2的电流都为1.0A
8、下列估测物理量，最接近实际的是（　　）
A．现在考场里的环境温度约为36.8℃
B．泰山山顶的大气压约为1.8×105Pa
C．一名初中生游泳时受到的浮力约为500N
D．教室里的电风扇工作是的电流约为3A
9、一个不带电物体甲与带正电的物体乙接触，不正确的说法是（　　）
A．甲获得质量带正电
B．乙获得电子，正电量减少
C．甲失去电子带正电
D．乙获得电子数等于甲失去的电子数
10、如图所示，开关闭合后，三盏灯属于并联的是（　　）
A． B．
C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

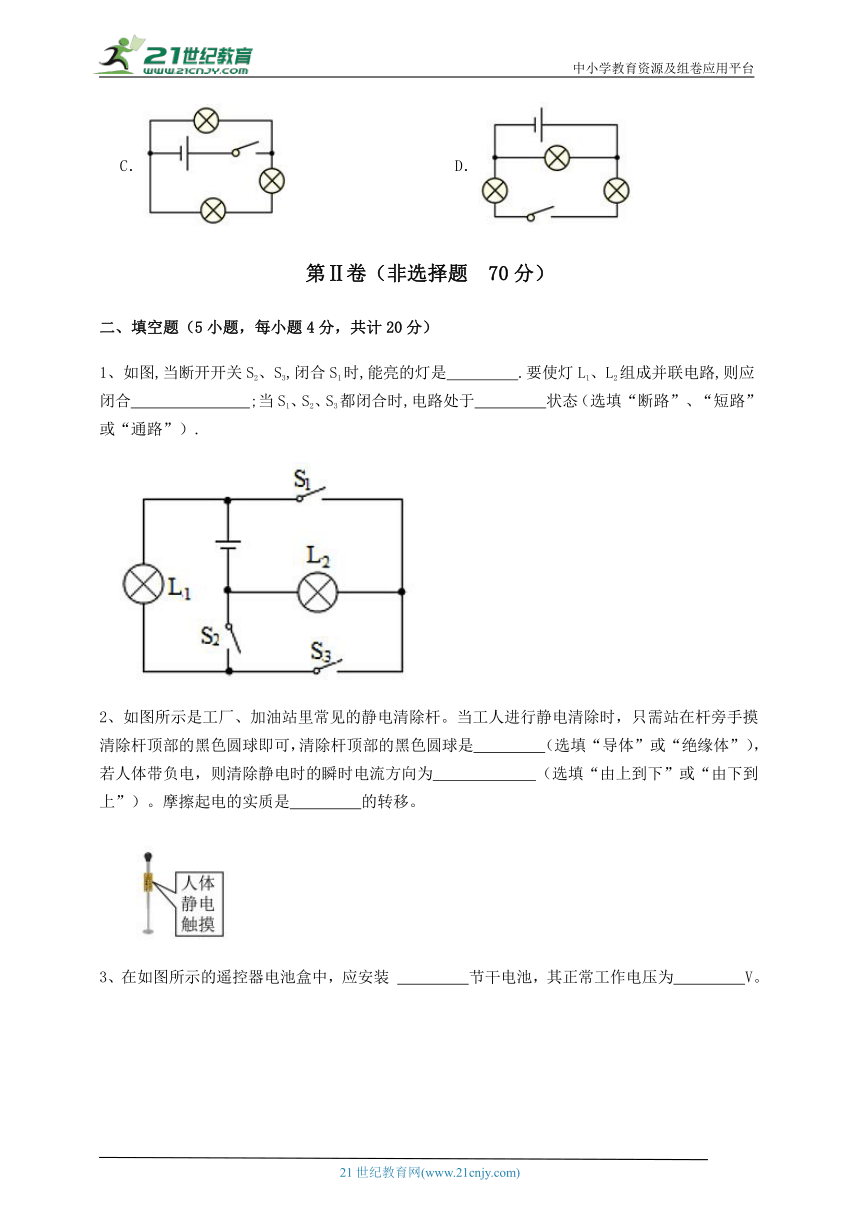

1、如图,当断开开关S2、S3,闭合S1时,能亮的灯是　 　.要使灯L1、L2组成并联电路,则应闭合　 　;当S1、S2、S3都闭合时,电路处于　 　状态（选填“断路”、“短路”或“通路”）.
2、如图所示是工厂、加油站里常见的静电清除杆。当工人进行静电清除时，只需站在杆旁手摸清除杆顶部的黑色圆球即可，清除杆顶部的黑色圆球是　 　（选填“导体”或“绝缘体”），若人体带负电，则清除静电时的瞬时电流方向为　 　（选填“由上到下”或“由下到上”）。摩擦起电的实质是　 　的转移。
3、在如图所示的遥控器电池盒中，应安装 　 　节干电池，其正常工作电压为　 　V。
4、铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程度不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，H的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察　 　，比较出三者电阻的大小。用此方法比较电阻大小的依据是： 　 　。他选 取的这三支铅笔芯应满足的条件是： 　 　。
5、有些绒毛玩具的外衣是采用“静电植绒”技术制作的：事先给布面上涂上带电的胶，再给绒毛带上电，绒毛就会飞向胶布，这是因为胶布和绒毛上带异种电荷互相　 　，如果绒毛运动方向与电流的方向相反，则说明绒毛带的是　 　电荷。
三、计算题（5小题，每小题8分，共计40分）
1、如图所示电路，开关闭合后，电流表A1示数为1.2A，电流表A2示数为0.8A，电压表V的示数为6V，求：
（1）在图中标出电压表V和电流表A2两端接线柱的极性；
（2）电源电压多大？
（3）通过灯L1的电流是多少？
2、如图所示的电路。问：
（1）这是一个什么连接方式的电路？
（2）电压表V1、V2分别测的是谁的电压？
（3）如果V1的示数是8V，V2的示数是9V，若电源电压为12V，则灯L2两端的电压？
3、如图甲所示的电路，闭合开关S后，电流表A1、A2的示数分别如图乙所示，电压表的示数为4.5V。求：
（1）通过灯L1、L2的电流；
（2）灯L1两端的电压。
4、在如图甲所示的电路中，电流表 的示数是1.6A，电流表 的示数为0.8A，通过灯泡 的电流如图乙所示．则：
（1）电流表 的示数是多少？
（2）通过灯泡 和 的电流各是多少？
5、如图所示，电源电压为6V恒定不变，当S闭合时，电压表所显示的电压值应是多少？当S断开时，电压表的示数为4V，则L2两端的电压为多少？
四、实验探究（1小题，每小题10分，共计10分）
1、 “探究串联电路的电压关系”的实验电路如图甲所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2 应该选择　 　（填“相同”或“不相同”）的小灯泡；
（2）小明根据图甲连接好电路，闭合开关 S，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该　 　；
（3）测量完成后，进行小组交流讨论，下表选录了四个小组的数据，你认为这些数据是否合理，请说明理由。答：　 　。
实验小组 UAB/V UBC/V UAC/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.9
4 1.8 1.2 3.0
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】根据题中的电路图可知，电流表并联在电源两端，因此闭合开关后将形成电源短路，电流表会被烧坏，电压表不会被烧坏。
故答案为：B。
【分析】电流表相当于一根导线，电压表相当于开路，该电路闭合开关后，电流会流过电流直接流回负极，造成短路状态，电流表烧坏。
2、【答案】D
【解析】【解答】用电压表测电灯L2两端电压，就应该把电压表并联在L2的两端，A、B、C三图中电压表都串联在被测电路中，这是错误的。
故答案为：D。
【分析】电压表连接时，和用电器并联使用，接线柱要正入负出。
3、【答案】D
【解析】【解答】A．毛皮摩擦过的橡胶棒带负电，A不符合题意；
B．验电器金属箔片由于带同种电荷相互排斥而张开的，B不符合题意；
CD．用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，A验电器由于自由电子数量减少金属箔片张角会变小，B验电器金属箔片由于有多余的电子也带负电，因为电子带负电，电流方向与电子定向移动方向相反，所以瞬间电流方向是由金属棒的右端到左端，C不符合题意，D符合题意。
故答案为：D。
【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体，结合题目给出的小球之间的相互作用分析即可；在物理学中规定正电荷移动的方向为电流的方向，或负电荷移动的反方向为电流的方向。
4、【答案】C
【解析】【解答】A．由于电压表相当于开路，电流表相当于导线，所以此电路中电流表短路，且是一个串联电路，A不符合题意；
B．由于电压表相当于开路，故此电路中的三个灯泡串联，B不符合题意；
C．由于电流表相当于导线，故该电路中的三个灯泡并联，C符合题意；
D．由于电压表相当于开路，故此电路中的三个灯泡串联，D不符合题意；
故答案为：C
【分析】并联电路是指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路。
5、【答案】A
【解析】【解答】A．人体是导体，只要静电球带静电，当手接触静电球时，便有电荷导向人体使人体带电，不需要手与静电球的外壳摩擦，故A错误，符合题意；
B．头发能够散开，说明头发丝之间有相互排斥的力，根据同种电荷互相排斥可知，头发带的一定是同种电荷，故B正确，不符合题意；
C．静电球上的电荷能够通过湿润的空气传导到其他物体上，所以在干燥的环境中完成这个实验会更容易，故C正确，不符合题意；
D．人体是导体，人必须站在绝缘板上才能完成实验，否则电荷会通过人体导入地下，故D正确，不符合题意。
故答案为：A。
【分析】带电体间同种电荷相互排斥；干燥的环境中更容易产生静电。
6、【答案】C
【解析】【解答】A．电流是电荷定向移动形成的，A不符合题意；
B．导体容易导电是因为导体内部有大量的自由电荷,而不是因为导体内部有大量的自由电子，B不符合题意；
C．人们规定正电荷定向移动的方向为电流方向，与负电荷定向移动的方向相反，C符合题意；
D．导体中有电流，两端有电压，电源是提供电压的装置，所以有电源，D不符合题意。
故答案为：C。
【分析】电流是电荷定向移动形成的；正电荷定向移动的方向为电流方向，与负电荷定向移动的方向相反。
7、【答案】B
【解析】【解答】由图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
AB．因为干路电流大于任一支路电流，因此电流表A1的示数是1.5A，即电路的总电流I＝1.5A，A不符合题意，B符合题意；
CD．电流表A2选用小量程，则通过灯L2的电流为I2＝0.5A，因为I＝I1+I2，所以，通过灯L1的电流I1＝I﹣I2＝1.5A﹣0.5A＝1A，CD不符合题意；
故答案为：B。
【分析】在并联电路中，干路电流等于各支路电流之和；根据电流表的位置选择量程，结合指针位置测量电流。
8、【答案】C
【解析】【解答】A．考场里的温度不会达到36.8℃那么高，A不符合题意；
B．水平地面的标准气压约为105Pa，而山顶高度更高，大气压应更小，B不符合题意；
C．初中生的体重约为500N，游泳时，漂浮在水中，所受的浮力等于重力，约为500N，C符合题意；
D．教室里电风扇的功率约为50W，工作电压为220V，则工作电流没有1A，D不符合题意。
故答案为：C。
【分析】该题目考查的是温度、压强、重力、电流的估计，平时注意积累记忆即可。
9、【答案】A
【解析】【解答】一个不带电的甲物体，接触带正电的乙物体，因为正电荷不会移动，所以是甲的负电荷移动到乙物体，导致甲显示带正电，乙的正电被一部分负电荷中和，所以正电量减少，乙获得的负电荷等于甲失去的负电荷，故A错误，BCD正确。
故答案为：A
【分析】根据正电荷不会移动，负电荷会移动，电中和来分析。
10、【答案】B
【解析】【解答】A．图中三盏灯是混联，两灯并联后，再与第三盏串联，A不符合题意；
B．图中三盏灯并列连接，为并联，B符合题意；
CD．两图是混联电路，两灯串联，再与第三盏并联，CD不符合题意。
故答案为：B。
【分析】各电路元件首首相连、尾尾相连的连接方式是并联，并联电路中，电流有多条路径，各用电器互不影响。
二、填空题
1、【答案】L2；开关S1和S2；短路
【解析】【解答】当断开开关S2、S3，闭合S1时，电流从电源正极流出，流过开关S1，再流过灯L2，最后回负极，只有灯L2接入电路中，能亮的灯是L2，L1不能亮；要使灯L1、L2组成并联电路，则应闭合开关S1和S2，这时电流从电源正极流出，分成两部分电流，一部分流过开关S1，再流过灯L2，最后回负极，另一部分电流流过灯L1，再流过开关S2，最后回负极；灯L1、L2是组成并联电路；当S1、S2、S3都闭合时，电流从电源的正极流出，流过开关S1，再流过开关S3、S2，最后回负极，灯L1、L2没有电流流过，电路处于短路状态．
【分析】闭合不同的开关，电流流动回路不同，结合电流的流向判断电阻的串并联关系即可。
2、【答案】导体；由下到上；电子
【解析】【解答】静电清除杆的作用是清除人体所带的静电，需要电荷在人体和静电清除杆之间转移，所以清除杆顶部的黑色圆球必须是导体。
若人体带负电，手摸清除杆顶部的黑色圆球时负电荷就会由上到下定向移动，电流的方向与负电荷定向移动的方向相反，所以瞬时电流方向为由下到上。
摩擦起电并不是创造了新的电荷，只是由于不同的原子核对核外电子的束缚能力不同，在摩擦时电子从束缚能力弱的原子转移到束缚能力强的原子上，从而带电。
【分析】正电荷定向移动方向为电流的方向，“除电”时，人体所带电荷经金属球流向大地，若人体带负电，则电流方向是从大地流向金属球。
摩擦起电的实质是发生了电子的转移。
3、【答案】2；3
【解析】【解答】由图中电池盒形状可知，电池盒中应安装两节干电池；由于两节干电池是串联的，一节干电池的电压为1.5V，所以两节干电池串联电压为3V。
【分析】牢记一节干电池的电压为1.5V。
4、【答案】电流表示数的大小；在电压相同时，电阻越大电流越小(或欧姆定律)；长度和横截面积相同
【解析】【解答】探究电阻的影响因素时，通过电流表示数大小反应电阻的大小，在电压相同时，电阻越大时，电流越小，由于铅笔芯的材料不同，所以必须保持长度和横截面积相同。
故答案为：电流表示数的大小；在电压相同时，电阻越大电流越小；长度和横截面积相同。
【分析】通过电流表示数可以反应电阻的大小，探究电阻的影响因素时，当材料不同，需要保持长度和横截面积相同进行实验。
5、【答案】吸引；负
【解析】【解答】同种电荷互相排斥，异种电荷互相吸引，绒毛就会飞向胶布，这是因为胶布和绒毛上带异种电荷互相吸引导致的。
电子的运动的方向与电流的方向相反，如果绒毛运动方向与电流的方向相反，则证明绒毛带的是负电荷。
【分析】同种电荷互相排斥，异种电荷互相吸引。
规定：正电荷运动的方向为电流的方向。
三、计算题
1、【答案】（1）解：电压表及电流表都电流由正接线柱，负接线柱流出，作图如下：
（2）解：由电路图知，两灯并联在电路中，电压表测电源电压，所以电源电压U=6V
答：电源电压为6V；
（3）解：由电路图知，电流表A1测干路的电流，A2测灯L2的电流，据并联电路的电流特点知，通过灯L1的电流I1=I-I2=1.2A-0.8A=0.4A
答：通过L1的电流是0.4A。
【解析】【分析】（1）结合电表的使用方法标出对应的极性。
（2） 由电路图知，两灯并联在电路中，电压表测电源电压 。
（3）由电路图知，电流表A1测干路的电流，A2测灯L2的电流，据并联电路的电流特点求得通过灯L1的电流。
2、【答案】（1）解：电压表相对于断路，电流从正极经过开关、L3、L2、L1、回到负极，只有一条路径，这是一个串联电路
答：这是一个串联电路；
（2）解：电压表V1并联在L2、L3两端，故电压表V1测量L2、L3两端电压，电压表V2并联在L1、L2两端，电压表V2测量L1、L2两端电压
答：电压表V1测量L2、L3两端电压，电压表V2测量L1、L2两端电压
（3）解：已知V1的示数是8V，V2的示数是9V，若电源电压为12V，灯L1两端的电压
灯L2两端的电压
答：灯L2两端的电压是5V。
【解析】【分析】（1）电压表测量用电器两端电压，相当于断路，在判断电路连接方式时，可以先不考虑电压表。
（2）电压表与哪部分电路并联，测量的就是哪部分电路电压。
（3）在串联电路中，总电压等于各用电器两端电压之和。
3、【答案】（1）解：由图甲可知，灯L1、L2并联，电流表A1测通过灯L1的电流，电流表A2测干路电流。结合图乙可知，电流表A1选用的是0~0.6A量程，电流表A2选用的是0~3A量程，所以，通过灯L1的电流I1＝0.24A，干路电流I＝1.2A，通过灯L2的电流
I2＝I-I1＝1.2A-0.24A＝0.96A
答：通过灯L1的电流0.24A，通过灯L2的电流0.96A；
（2）解：由题意可知，灯L1两端的电压等于电源电压为4.5V。
答：灯L1两端的电压4.5V。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，结合并联电路的电流关系读出电流表的示数，进一步计算即可。
（2）利用并联电路的电压关系解答即可。
4、【答案】（1）解：因为 是并联电路， 测的是 和 电流之和，示数为0.8A， 测的是通过 电流，根据并联电路电流规律可知， 的示数一定比 的示数小，所以 所选的量程是0～0.6A，分度值是0.02A，指针所指的位置是0.56A；
答：电流表 的示数是0.56A；
（2）解：由并联电路电流的规律可知，通过灯泡L1的电流为：I1=IA1-IA2=1.6A-0.8A=0.8A；
通过灯泡L2的电流为：I2=IA2-I3=0.8A-0.56A=0.24A．
答：通过灯泡L1和L2的电流各是0.8A和0.24A．
【解析】【分析】（1）并联电路中，干路电流等于支路电流之和，根据电流表的位置判断量程，结合指针位置读取电流大小；
（2）根据并联电路电流规律，结合干路电流和支路电流，计算其他支路电流。
5、【答案】解：由图可知，当S闭合时，L2短路，只有L1接入电路中，电压表测电源电压，所以示数为6V；
当开关S断开时，两灯串联，电压表测L1两端电压，故L1的电压为4V，
由串联电路的电压特点可得，L2两端的电压为U2＝U﹣U1＝6V﹣4V＝2V。
答：S闭合时，电压表所显示的电压值为6V；当S断开时，L2两端的电压为2V。
【解析】【分析】在串联电路中，总电压等于各用电器电压之和。
四、实验探究
1、【答案】（1）不相同
（2）断开开关，换用电压表0~3V量程，重做实验
（3）合理，因为实验存在误差
【解析】【解答】（1）L1、L2用不同规格的灯，探究得出的结论具有普遍意义。
（2）闭合开关 S，电压表示数如图乙所示为2V，小于3V，为了减小测量误差，换用电压表0~3V量程。
（3）分析四个小组的数据，第2、3组数据UAB+UBC≠UAC
但在误差允许范围内，这些数据也是合理的。
【分析】（1）探究串联电路电压规律时，选择不同规格的灯泡进行实验；
（2）利用电压表时，根据实际需要，选择合适的量程；
（3）探究串联电路电压规律时，测量电压时，必然存在误差。
