北师大版九年级物理第十一章简单电路专题练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，甲、乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。下列有关两球带电情况说法正确的是（　　）
A．若甲带正电，则乙一定带负电 B．若甲带正电，则乙可能带负电
C．若甲带正电，则乙可能带正电 D．若甲不带电，则乙可能不带电
2、某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作。下列符合要求的电路图是（　　）
A． B．
C． D．

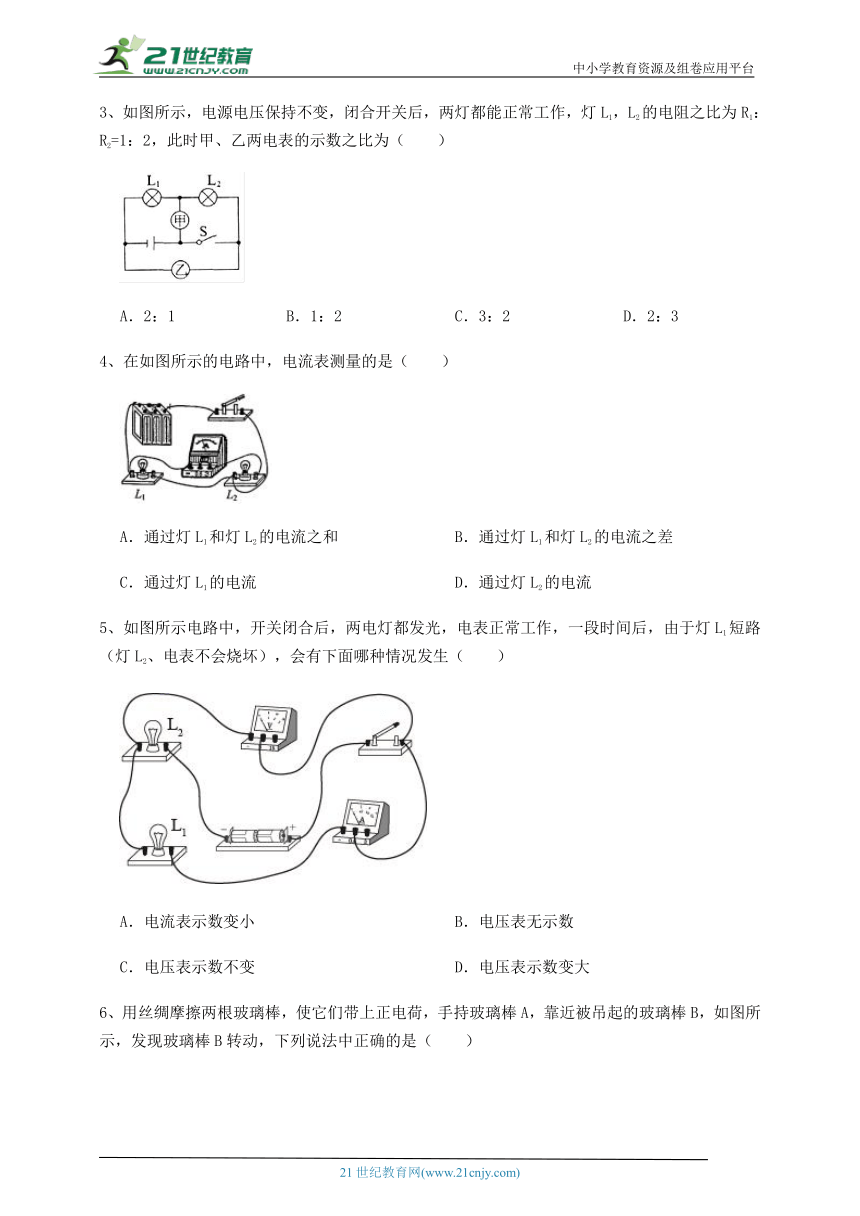

3、如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（　　）
A．2：1 B．1：2 C．3：2 D．2：3
4、在如图所示的电路中，电流表测量的是（　　）
A．通过灯L1和灯L2的电流之和 B．通过灯L1和灯L2的电流之差
C．通过灯L1的电流 D．通过灯L2的电流
5、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
6、用丝绸摩擦两根玻璃棒，使它们带上正电荷，手持玻璃棒A，靠近被吊起的玻璃棒B，如图所示，发现玻璃棒B转动，下列说法中正确的是（　　）
A．玻璃棒带正电荷是因为得到电子
B．摩擦前玻璃棒是导体
C．实验现象说明同种电荷相互排斥
D．利用不带电验电器可以检验玻璃棒所带电荷的电性
7、如图所示，这是小亮家小区的门禁系统，内部车辆出入，自动识别栏杆抬起；外部车辆出入，需要门卫核实身份信息后用按钮将栏杆抬起。小亮把车辆识别装置看作一个开关，按钮看作一个开关，抬杆用电动机工作来实行，设计了电路，符合门禁系统内部的电路是（　　）
A． B．
C． D．
8、一个不带电物体甲与带正电的物体乙接触，不正确的说法是（　　）
A．甲获得质量带正电
B．乙获得电子，正电量减少
C．甲失去电子带正电
D．乙获得电子数等于甲失去的电子数

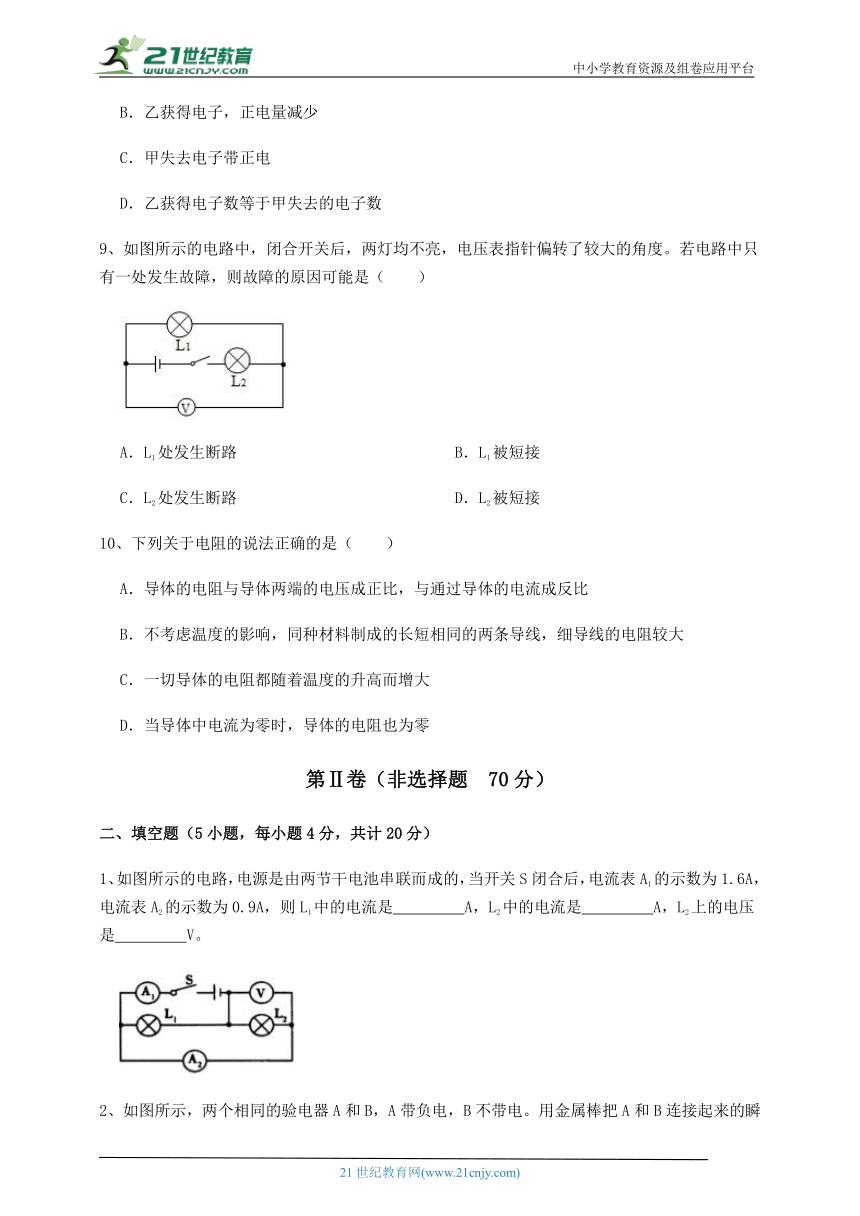

9、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（　　）
A．L1处发生断路 B．L1被短接
C．L2处发生断路 D．L2被短接
10、下列关于电阻的说法正确的是（　　）
A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
B．不考虑温度的影响，同种材料制成的长短相同的两条导线，细导线的电阻较大
C．一切导体的电阻都随着温度的升高而增大
D．当导体中电流为零时，导体的电阻也为零
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示的电路，电源是由两节干电池串联而成的，当开关S闭合后，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是　 　A，L2中的电流是　 　A，L2上的电压是　 　V。

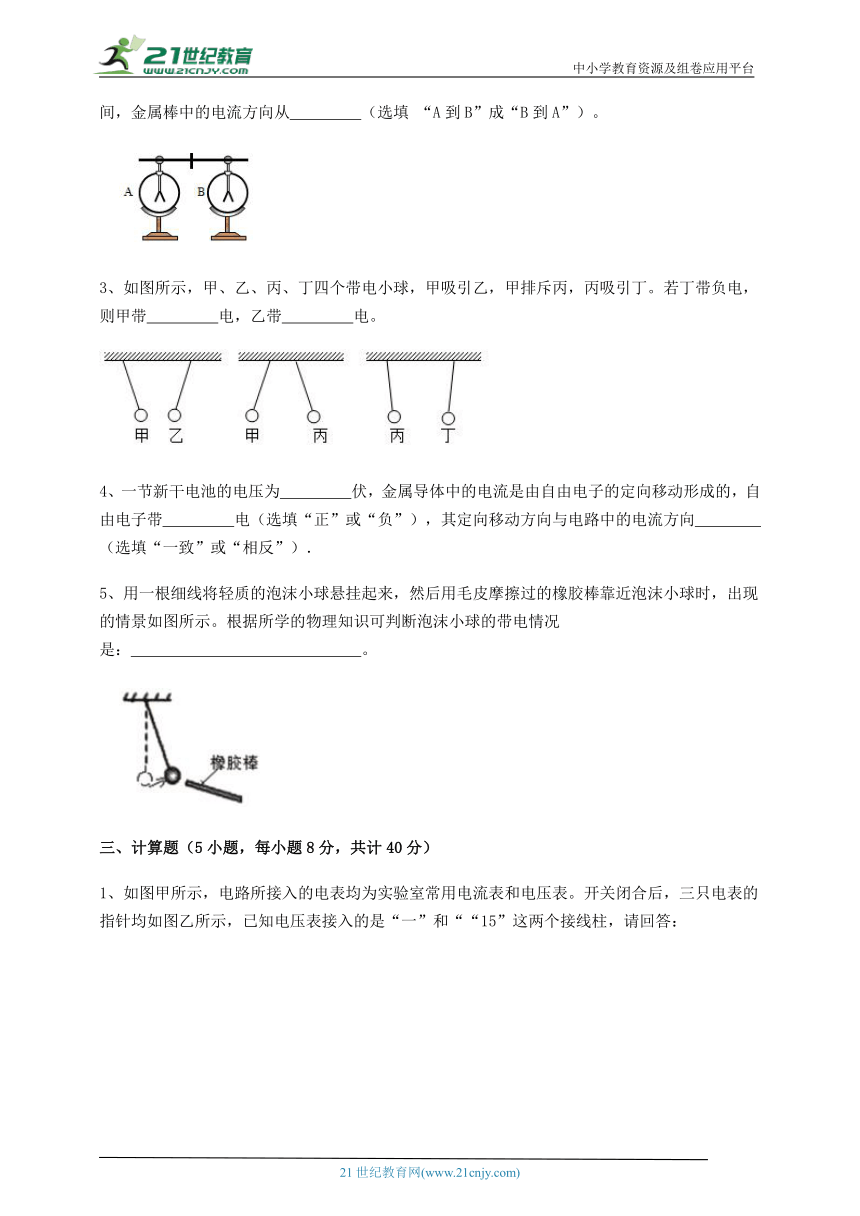

2、如图所示，两个相同的验电器A和B，A带负电，B不带电。用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从　 　（选填 “A到B”成“B到A”）。
3、如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁。若丁带负电，则甲带　 　电，乙带　 　电。
4、一节新干电池的电压为　 　伏，金属导体中的电流是由自由电子的定向移动形成的，自由电子带　 　电（选填“正”或“负”），其定向移动方向与电路中的电流方向　 　（选填“一致”或“相反”）．
5、用一根细线将轻质的泡沫小球悬挂起来，然后用毛皮摩擦过的橡胶棒靠近泡沫小球时，出现的情景如图所示。根据所学的物理知识可判断泡沫小球的带电情况是：　 　。
三、计算题（5小题，每小题8分，共计40分）
1、如图甲所示，电路所接入的电表均为实验室常用电流表和电压表。开关闭合后，三只电表的指针均如图乙所示，已知电压表接入的是“一”和““15”这两个接线柱，请回答：
（1）电源电压，L1、L2两端的电压各是多少？
（2）通过L1、L2的电流为多大？
（3）若A2、V两电表位置互换，则L1、L2亮暗情况及电压表有无示数？若有，电压表示数多大？（以上答案均需要说明理由）
2、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，求通过灯泡L1和L2的电流分别是多少
3、如图所示电路，开关闭合后，电流表A1示数为1.2A，电流表A2示数为0.8A，电压表V的示数为6V，求：
（1）在图中标出电压表V和电流表A2两端接线柱的极性；
（2）电源电压多大？
（3）通过灯L1的电流是多少？
4、某汽油储油罐的缺油提示器的工作原理如图所示:油罐中轻弹簧的上端固定在顶部，下端与一底面积为100cm2的长方体浮块相连，浮块内有水平放置的磁铁。仅当浮块处于图中虚线位置时，固定在油罐侧壁处的开关S才能闭合，缺油指示灯L熄灭：当浮块低于虚线位置时，开关S断开，缺油指示灯L发光。
（1）请用笔画线代替导线将指示灯L接入电路；
（2）当储油罐内汽油量充足时，浮块应处于图中　 　（选填“虚线位置”、“虚线位置上方”或“虚线位置下方”）；
（3）当向油罐内缓慢加汽油使浮块上升至图中储油罐虚线位置时，弹簧长度h=34cm；已知弹簧原长为30cm弹簧长度每增加1cm，弹力增加1N；浮块（含磁铁）的质量为1.8kg，g取10N/kg，ρ汽油=0.7g/cm3。
①求此时浮块受到的浮力　 　；
②求该浮块的体积　 　；
③缺油指示灯刚熄灭时，浮块下表面到罐底高度40cm，求此时罐底受到油的压强　 　。
5、在如图所示的电路中，闭合开关S后，电流表A1、A2的示数分别为0.38A和0.7 A，电压表的示数为4.5 V.
求：
（1）求灯L1、L2中的电流
（2） L1两端的电压，电源电压.
四、实验探究（1小题，每小题10分，共计10分）
1、为了探究串联电路的电压关系，小明连接了如图甲所示的电路。
（1）闭合开关前，电压表指针如图乙所示，需要对电压表进行的操作是　 　；
（2）小明正确调整后，闭合开关，发现灯L1不亮，灯L2亮，电压表示数为0，由此可判断出可能是L1处发生了　 　故障；
（3）排除故障后，闭合开关，指针如图丙所示，其读数为　 　V；
（4）为了测量L1和L2的总电压，小明在读出L1两端的电压后，直接将导线①的B点改接到D点，此操作中的错误是　 　；
（5）小明做了一组实验后，测量数据如下表，此实验设计存在的问题是　 　；
实验小组 L1两端电压/V L2两端电压/V 串联总电压/V
1 1.4 3.1 4.5
（6）实验结束后，应该先拆除　 　两端的导线。
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】A B．若甲带正电，甲与乙相互吸引，乙可能带负电，异种电荷相互吸引，也可能不带电，因为带电小球可以吸引轻小物体，A不符合题意；B符合题意；
C．若甲带正电，乙绝对不可能带正电，因为同种电荷相互排斥，C不符合题意；
D．若甲不带电，则乙必须带电，带电物体才能吸引小球，D不符合题意。
故答案为：B。
【分析】同种电荷相互排斥、异种电荷相互吸引，同时要知道，如果是两球相互吸引，则可能是带异种电荷，也可能是有个带电，一个不带电。
2、【答案】C
【解析】【解答】AB．由电路图可知，开关S2、S2闭合时，会造成电源短路，洗衣机不工作，AB不符合题意；
C．由电路图可知，两开关串联共同控制洗衣机，两开关同时闭合时洗衣机工作，否则不工作，C符合题意；
D．由电路图可知，两开关并联，闭合其中任意一个开关时，洗衣机都工作，D不符合题意。
故答案为：C。
【分析】根据题意得出两开关的连接方式，逐项分析即可。
3、【答案】D
【解析】【解答】解：乙表与电源两端连接，所以乙是电压表，甲如果是电流表， S闭合时，灯L2短路，与题意不符，故甲也是电压表，甲表测L2的电压，乙表测电源电压，两灯串联， ＝，根据分压原理可知，根据串联电路总电压等于各用电器两端的电压之和可得，
甲、乙两电表的示数之比为．
故答案为：D．
【分析】根据电路的连接，乙表与电源连接，故为电压表，甲表不能是电流表，故两表都为电压表，甲表测L2的电压，乙表测电源电压，两灯串联，根据分压原理和串联电路电压的规律得出答案。
4、【答案】D
【解析】【解答】开关闭合后，电流从电源正极出发，经过开关后，开始分支，一路经过灯泡L2、电流表，另一路经过灯泡L1，然后两路汇合共同流向负极，因此两灯并联连接；电流表测量灯泡L2的电流。
故答案为：D。
【分析】电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。
5、【答案】B
【解析】【解答】分析电路，灯L1、L2串联接入电路，电流表测该电路电流，电压表测L1两端电压。灯L1短路，电路中只有L2接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大；灯L1短路，电压表也被短路，故电压表示数为零。
故答案为：B。
【分析】开关闭合后，观察两灯泡的连接情况，电压表测哪个元件的电压，然后根据小灯泡L1短路，运用I=确定电路中电流变化，电流表示数变化，电压表示数变化。
6、【答案】C
【解析】【解答】A．玻璃棒带正电荷是因为玻璃棒束缚电子的本领比较弱，失去电子，A不符合题意；
B．玻璃棒不容易导电，摩擦前、后玻璃棒都是绝缘体，B不符合题意；
C．玻璃棒B远离玻璃棒A，实验现象说明同种电荷相互排斥，C符合题意；
D．利用不带电验电器可以检验玻璃棒是否带电，但不能检验玻璃棒所带电荷的电性，D不符合题意。
故答案为：C.
【分析】摩擦起电实质是电子的转移，得到电子带负电，失去电子带正电。
同种电荷相互排斥；验电器可以检验物体是否带电，但不能检验物体带哪种电荷。
7、【答案】B
【解析】【解答】由题知，小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关都能单独打开门，即两开关并联后再与电动机串联，B符合题意，ACD不符合题意。
故答案为：B。
【分析】，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关都能单独打开门，即两开关并联后再与电动机串联。
8、【答案】A
【解析】【解答】一个不带电的甲物体，接触带正电的乙物体，因为正电荷不会移动，所以是甲的负电荷移动到乙物体，导致甲显示带正电，乙的正电被一部分负电荷中和，所以正电量减少，乙获得的负电荷等于甲失去的负电荷，故A错误，BCD正确。
故答案为：A
【分析】根据正电荷不会移动，负电荷会移动，电中和来分析。
9、【答案】A
【解析】【解答】由电路图可知，两个灯泡串联，电压表测量L1两端的电压，闭合开关S后，灯L1、L2均不亮，说明电路发生断路，而电压表的示数接近电源电压，说明L1的两端能与电源连通，故是L1断路。
故答案为：A。
【分析】理清元件的连接方式及电表的测量对象，灯都不亮，先判断出是断路，而电压表有读数，说明L1断路。
10、【答案】B
【解析】【解答】AD．导体的电阻是导体本身的一种性质，由自身的材料、长度、横截面积决定，还与温度有关，与其两端的电压和是否有电流通过它无关，AD不符合题意；
B．在温度和材料一定时，导体的电阻与长度成正比，与横截面积成反比，B符合题意；
C．金属电阻随着温度上升而增大，半导体随着温度上升而减少，C不符合题意。
故答案为：B。
【分析】电阻是导体本身的阻碍电流的性质，其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关。
二、填空题
1、【答案】0.7；0.9；3
【解析】【解答】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，则干路电流I=1.6A，通过L2的电流I2=0.9A，因为并联电路中干路电流等于各支路电路之和，
所以通过灯L1的电流为 由于电源是由两节干电池串联而成的电池组，则并联电路两端的电压U=3V，所以L2上的电压为3V。
【分析】两个灯泡为并联关系，电流表A1测量干路电流，电流表A2测量灯泡L2的电流，电压相等，结合并联电路电流规律求解即可。
2、【答案】B到A
【解析】【解答】用金属棒将带负电的A验电器与不带电的B验电器连接，A上的负电荷通过金属棒向B移动，让B也带上负电，而电流方向是正电荷的移动方向，所以金属棒中电流方向是从B到A。
【分析】在金属导体中，能够自由移动的电荷是负电荷（自由电子），所以在金属导体中，电流的方向始终与自由电荷的运动方向相反。
3、【答案】正；负
【解析】【解答】因为同种电荷相互排斥，异种电荷相互吸引，又因为丁球带负电，丙、丁互相吸引，所以丙球带正电；因为甲、丙互相排斥，所以甲球带正电；因为甲、乙互相吸引，所以乙球带负电。
【分析】电荷间同种电荷相互排斥，异种电荷相互吸引。
4、【答案】1.5；负；相反
【解析】【解答】一节新干电池的电压为1.5伏；电流是由电荷的定向移动形成的，物理学中规定正电荷定向移动的方向为电流的方向．金属导体中自由电子带负电，负电荷定向移动形成电流，电流的方向与负电荷定向移动的方向相反．
【分析】牢记常见的电压值。规定正电荷定向移动的方向为电流的方向。
5、【答案】可能带正电，也可能不带电
【解析】【解答】毛皮摩擦过的橡胶棒带负电荷，如果去靠近细线悬吊着的轻质小球时，产生了相互吸引的现象，那么小球有两种可能：①根据带电物体可以吸引轻质小球的性质，小球可以不带电；②根据异种电荷相互吸引的性质，毛皮摩擦过的橡胶棒带负电，小球带正电。
【分析】毛皮摩擦过的橡胶棒带负电荷；带电体可以吸引轻小物体；异种电荷相互吸引。
三、计算题
1、【答案】（1）解：由题意知，L1、L2并联，电压表量程是0~15V，则电压表分度值是0.5V，故电压表示数是6V，则灯L1、L2两端的电压和电源电压都是6V。
答：电源电压和L1、L2两端的电压均为6V；
（2）解：由电路图知，灯泡L1与L2并联，电流表A1测干路电流，电流表A2测流过灯L1的电流，则电流表A1示数大于电流表A2示数，两电流表指针位置相同，则电流表A1的量程是0~3A，分度值是0.1A，读数IA1＝1.2A；电流表A2量程是0~0.6A，分度值是0.02A，电流表示数IA2＝0.24A，则流过灯L1的电流I1＝IA2＝0.24A
流过灯L2的电流I2＝IA1-IA2＝1.2A-0.24A＝0.96A
答：通过L1的电流为0.24A，通过L2的电流为0.96A；
（3）解：若A2、V两电表位置互换，则灯泡L1被短路，不发光，电路为L2的简单电路，由于其两端的电压不变，亮度不变；电压表测量的是电源电压，为6V。
答：灯泡L1不发光，L2亮度不变；电压表为6V。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，根据电压表量程、分度值读出示数，再根据并联电路的电流规律确定电流表的量程，读出电流表示数，然后由并联电路特点求出流过两灯泡的电流。
（2）同理，先判断电路的连接方式，然后判定电压表示数和灯泡的亮度变化情况。
2、【答案】解：由图知，L1与L2并联，A1表测L1和L2的总电流，A2表测L2的电流，而A1、A2表指针偏转相同，则A1表用的是3A量程，A2表用的是0.6A量程。
那么：I=1.5A，I2=0.3A，所以L2的电流为I2=0.3A，
L1的电流为I1=I-I2=1.5A-0.3A=1.2A
【解析】【分析】根据电路图，电流表所在位置不同，选择不同的量程，结合指针位置读数，利用并联电路中总电流等于各用电器电流之和计算支路电路。
3、【答案】（1）解：电压表及电流表都电流由正接线柱，负接线柱流出，作图如下：
（2）解：由电路图知，两灯并联在电路中，电压表测电源电压，所以电源电压U=6V
答：电源电压为6V；
（3）解：由电路图知，电流表A1测干路的电流，A2测灯L2的电流，据并联电路的电流特点知，通过灯L1的电流I1=I-I2=1.2A-0.8A=0.4A
答：通过L1的电流是0.4A。
【解析】【分析】（1）结合电表的使用方法标出对应的极性。
（2） 由电路图知，两灯并联在电路中，电压表测电源电压 。
（3）由电路图知，电流表A1测干路的电流，A2测灯L2的电流，据并联电路的电流特点求得通过灯L1的电流。
4、【答案】（1）
（2）虚线位置
（3）14N；2×10-3m3；420Pa
【解析】【解答】(1)开关断开，灯L发光，开关闭合，灯L熄灭，即说明开关S与灯L并联，才符合题意，故连线如下
(2)根据文中“仅当浮块处于图中虚线位置时，固定在油罐侧壁处的开关S才能闭合，缺油指示灯L熄灭”知道， 储油罐内汽油量充足时，灯L应熄灭，所以浮块应处于图中虚线位置。
(3)①浮块的重力为G=mg=1.8kg×10N/kg=18N
弹簧的形变量为
浮块所受弹簧的拉力为
浮块在储油罐内，只受浮力、拉力和重力，所以浮块所受的浮力为F浮=G-F拉=18N-4N=14N
②浮块在虚线位置时排开的汽油的体积为
根据文中“仅当浮块处于图中虚线位置时，固定在油罐侧壁处的开关S才能闭合，缺油指示灯L熄灭”，说明当储油罐装满油时，浮块依然处于虚线处，所以浮块在汽油中是处于浸没状态，则浮块的体积为V=V排=2×10-3m3
③浮块为正方体，且体积为2×10-3m3，底面积为100cm2，所以浮块的高度为
又因为缺油指示灯刚熄灭时，浮块上表面刚露出液面，此时浮块下表面到罐内油面的距离为40cm，所以油面到罐底的高度是
由 知道，此时罐底受到油的压强
答：(1)见解析；
(2)当储油罐内汽油量充足时，浮块应处于图中虚线位置；
(3)①此时浮块受到的浮力14N；
②该浮块的体积2×10-3m3；
③此时罐底受到油的压强420Pa。
【分析】（1）磁铁在虚线位置，使得开关闭合，指示灯被短路；
（2）求解浮力的大小，可以利重力减去拉力即可；结合物体受到的浮力，利用阿基米德原理的变形公式求解物体排开水的体积；
（3）求解液体内部的压强，利用公式p＝ρgh，其中ρ是液体的密度，h是深度。
5、【答案】（1）解：由电路图知：灯泡L1与L2并联，电流表A1测流过灯L1的电流，电流表A2测干路电流，电压表测灯L1与L2的并联电压，即电源电压；由并联电路的特点知：流过灯L1的电流：I1=IA1=0.38A；
流过灯L2的电流：I2=IA2 IA1=0.7A 0.38A=0.32A
答：灯L1、L2中的电流分别为0.38A和0.32A
（2）解：电压表的示数就是灯L1两端的电压，也是电源电压，由题意知：
灯L1两端的电压：
U1=4.5V，
电源电压：
U=4.5V
答：L1两端的电压为4.5V，电源电压为4.5V
【解析】【分析】分析电路结构，两个小灯泡是并联关系，明确电流表和电压表的测量对象，利用并联电路电流规律求解即可。
四、实验探究
1、【答案】（1）校零或使指针对准零刻度线
（2）短路
（3）1.4
（4）没有断开开关，电压表示数可能超过量程
（5）实验次数太少，没有普遍性
（6）电源
【解析】【解答】（1）连接电路前发现指针向左偏转，说明电压表没有调零，接下来应对电压表进行调零。
（2）如图连接好电路后电压表并联在L1两端，发现灯L1不亮，灯L2亮，但是电压表没有示数，说明与电压表并联的灯泡发生了短路，则有可能是L1短路。
（3）由图可知，电压表的量程为0~3V分度值为0.1V，其读数1.4V。
（4）使用电压表测量电压时，要先估测电压的大小，根据需要选择量程和分度值合适的电压表进行测量。为了测量L1和L2的总电压，小明在读出L1两端的电压后，直接将导线①的B点改接到D点，因电压表所用的量程为0~3V，而电源电压为4.5V，故此操作中的错误是没有断开开关，并且电压表示数可能超过量程。
（5）一组实验得出结论具有偶然性，应多次实验得出结论才具有普遍性。
（6）实验结束后，应该先拆除电源两端的导线，防止短路情况的发生。
【分析】（1）使用电压表时，指针需要调零；
（2）在串联电路中，有电流但电压表无示数，电压表测量的位置短路；
（3）根据电压表的量程和指针位置，测量电压；
（4）改接电路时，先断开开关，电压表要根据需要选择合适的量程；
（5）探究串联电路电压规律时，需要多次实验，探究普遍性；
（6）拆除电路时，先将电源拆去。
