浙教版科学八年级上册同步提优训练：4.2 电流的测量 第1课时（含解析）

第2节　电流的测量
第1课时　电流及其测量
核心·易错
判断下列说法的正误(在括号内打“√”或“×”):
(1)电流表的量程就是它的测量范围。 (　　)
(2)使用电流表时,选用的量程越大越好。 (　　)
(3)无法确定电流表量程时,选用最小量程试触。 (　　)
(4)电流表可以不经过用电器直接接在电源的两极上。 (　　)
(5)在电源外部,电流的方向是从电源的负极流出,经过用电器流向电源正极。 (　　)
[核心知识] 电荷的定向移动形成电流,电流的大小称为电流强度(简称电流,符号为I),电流是指单位时间内通过导线某一截面的电荷的多少。
[易错点拨] 要对常见的电流值有一个感性的认识。100 W的灯泡正常发光时电流为0.45 A左右;普通石英钟的电流为几十微安;计算器使用的是纽扣电池,电流很小;电饭煲正常工作时电流很大。
1.[2021·东阳期中] 下列用电器正常工作时,电流最接近450 mA的是 (　　)
A.手机待机时 B.100 W的灯泡 C.家用空调 D.普通石英钟
2.如图所示是一个连入电路的电流表表盘的示意图,电流表的示数是 (　　)
A.2.3 A B.0.43 A C.0.46 A D.2.6 A
3.如图所示是某次实验时电流表指针的偏转情况,王强对此得出了以下四个结论,其中错误的是 (　　)
A.若使用“-”和“3”两个接线柱接入电路,则示数为2.3 A
B.若使用“-”和“0.6”两个接线柱接入电路,则示数为0.46 A
C.若原来使用“-”和“3”两个接线柱接入电路,而后使用“-”和“0.6”两个接线柱接入电路,则指针的位置不会改变
D.电流从电流表的“-”接线柱流出
4.[2021·日照期中] 某同学使用电流表测电流时,本应使用“-”和“3”两个接线柱,但误将“-”和“0.6”两个接线柱接入电路(“-”接线柱位置没有接错),这样做的结果将是(　　)
A.指针摆动角度变小了 B.指针反方向摆动
C.指针摆动的角度变大了,电流表可能被损坏 D.指针不动

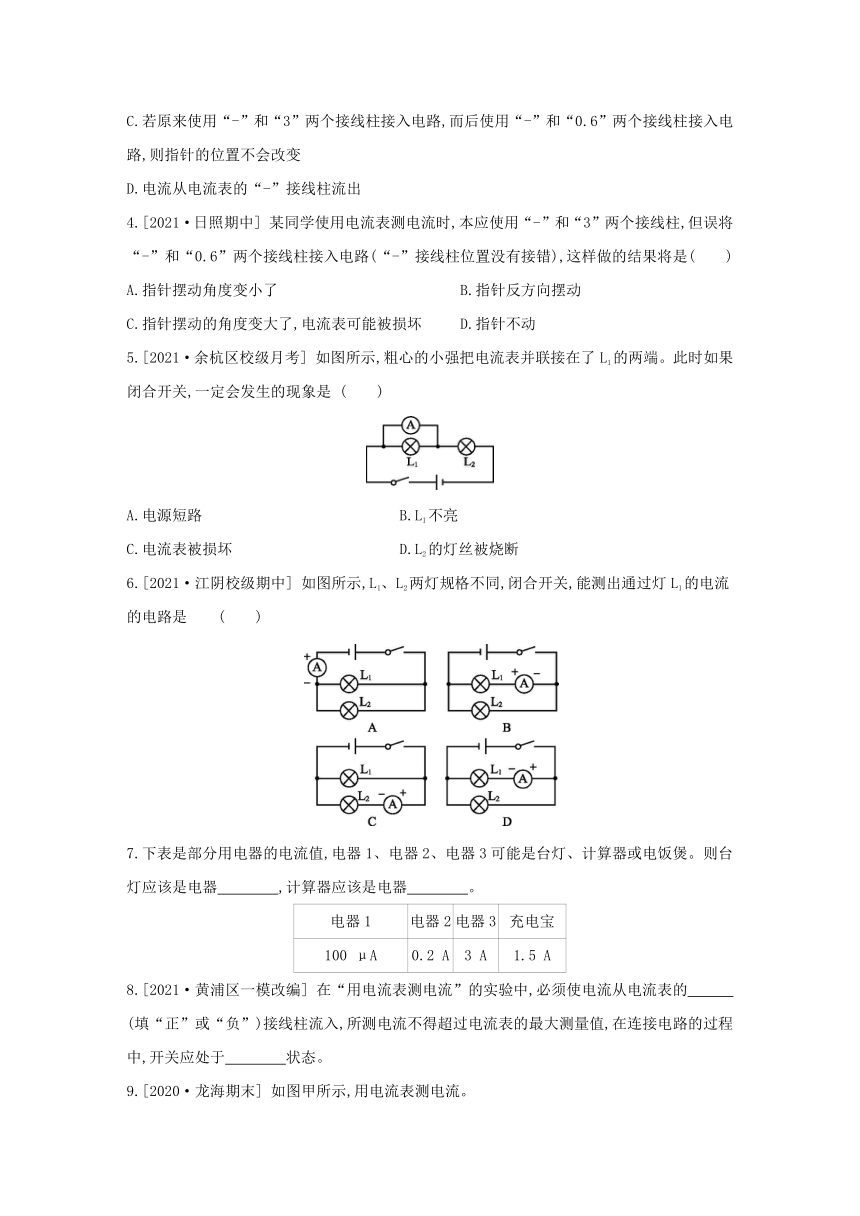

5.[2021·余杭区校级月考] 如图所示,粗心的小强把电流表并联接在了L1的两端。此时如果闭合开关,一定会发生的现象是 (　　)
A.电源短路 B.L1不亮
C.电流表被损坏 D.L2的灯丝被烧断
6.[2021·江阴校级期中] 如图所示,L1、L2两灯规格不同,闭合开关,能测出通过灯L1的电流的电路是 (　　)
7.下表是部分用电器的电流值,电器1、电器2、电器3可能是台灯、计算器或电饭煲。则台灯应该是电器　　　　,计算器应该是电器　　　　。
电器1 电器2 电器3 充电宝
100 μA 0.2 A 3 A 1.5 A
8.[2021·黄浦区一模改编] 在“用电流表测电流”的实验中,必须使电流从电流表的　　　　(填“正”或“负”)接线柱流入,所测电流不得超过电流表的最大测量值,在连接电路的过程中,开关应处于　　　　状态。

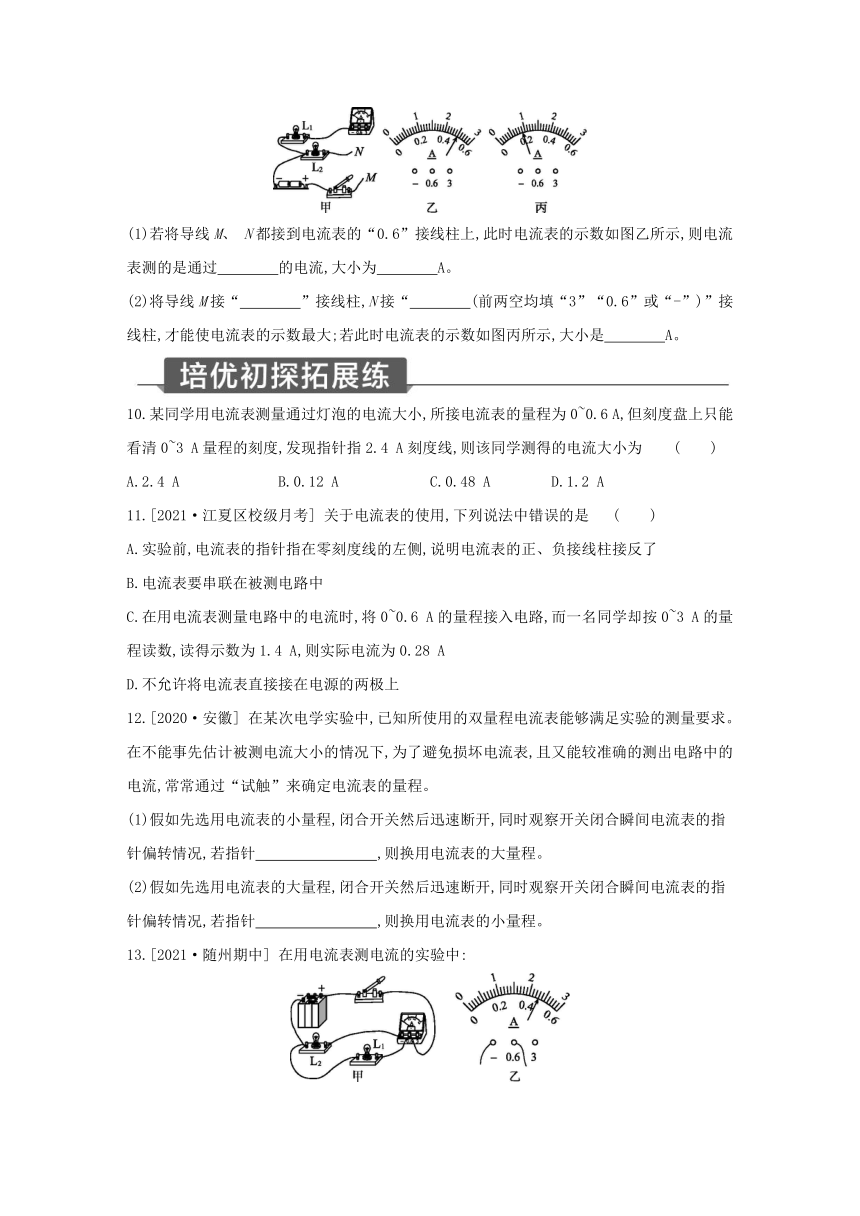

9.[2020·龙海期末] 如图甲所示,用电流表测电流。
(1)若将导线M、 N都接到电流表的“0.6”接线柱上,此时电流表的示数如图乙所示,则电流表测的是通过　　　　的电流,大小为　　　　A。
(2)将导线M接“　　　　”接线柱,N接“　　　　(前两空均填“3”“0.6”或“-”)”接线柱,才能使电流表的示数最大;若此时电流表的示数如图丙所示,大小是　　　　A。
10.某同学用电流表测量通过灯泡的电流大小,所接电流表的量程为0~0.6 A,但刻度盘上只能看清0~3 A量程的刻度,发现指针指2.4 A刻度线,则该同学测得的电流大小为 (　　)
A.2.4 A B.0.12 A C.0.48 A D.1.2 A
11.[2021·江夏区校级月考] 关于电流表的使用,下列说法中错误的是 (　　)
A.实验前,电流表的指针指在零刻度线的左侧,说明电流表的正、负接线柱接反了
B.电流表要串联在被测电路中
C.在用电流表测量电路中的电流时,将0~0.6 A的量程接入电路,而一名同学却按0~3 A的量程读数,读得示数为1.4 A,则实际电流为0.28 A
D.不允许将电流表直接接在电源的两极上
12.[2020·安徽] 在某次电学实验中,已知所使用的双量程电流表能够满足实验的测量要求。在不能事先估计被测电流大小的情况下,为了避免损坏电流表,且又能较准确的测出电路中的电流,常常通过“试触”来确定电流表的量程。
(1)假如先选用电流表的小量程,闭合开关然后迅速断开,同时观察开关闭合瞬间电流表的指针偏转情况,若指针　　　　　　　　,则换用电流表的大量程。
(2)假如先选用电流表的大量程,闭合开关然后迅速断开,同时观察开关闭合瞬间电流表的指针偏转情况,若指针　　　　　　　　,则换用电流表的小量程。
13.[2021·随州期中] 在用电流表测电流的实验中:
(1)若某同学连接的电路如图甲所示,则电流表测的是通过灯　　　　的电流。闭合开关后,若电流表的示数如图乙所示,则通过该灯的电流是　　　　A。
(2)闭合开关后,两灯均发光,电流表指针不发生偏转,原因可能是　　　　(填字母)。
A.电流表内部开路
B.开关处接触不良
C.电流表短路
D.电源供电不足
14.某同学在使用电流表测量通过某一灯泡的电流时,闭合开关后,发现电流表的指针偏转到如图甲所示的位置,于是他立即断开开关。
(1)产生这种现象的原因是　　　　　　　　　　　　。
(2)该同学为了完成测量,下一步应该采取的措施是　　　　　　　　　　　　　　　　。
(3)改正错误后,该同学再闭合开关,发现电流表的示数是1.8 A,请你在图乙中画出指针的位置。
答案
核心·易错
(1)√　 电流表的量程就是电流表的测量范围。
(2)×　 使用电流表时,选用的量程应便于准确读出示数,不是越大越好。
(3)×　 无法确定电流表量程时,应选用最大的量程试触,根据指针偏转角度估计电流大小,再选择合适的量程。
(4)×　 绝不允许不经过用电器而把电流表直接接在电源的两极上。
(5)×　 在电源外部,电流的方向是从电源的正极流出,经过用电器流向电源负极。
能力提升拔尖练
1.B　 一般手机的待机电流为50 mA左右;100 W的灯泡正常发光时的电流为450 mA左右;家用空调正常工作时的电流为9 A左右;普通石英钟正常工作的电流为几十微安。
2.C　 电流表的量程是0~0.6 A,分度值为0.02 A,该电流表的示数:0.4 A+3×
0.02 A=0.46 A。
3.C　 不同量程的分度值不同,当电流值相同时,使用不同量程,指针的位置不同。
无论使用电流表的大量程还是小量程测量,同一电路中电流相同,即示数相同。
4.C　 本应使用“-”和“3”两接线柱,说明电流较大,使用大量程,若使用小量程,指针摆动的角度变大了,电流表可能被损坏。
5.B　 如图所示,电流表并联在电灯L1两端,将L1短路,L1不亮;电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏。
6.D　 图A中电流表接在干路上,且电流负进正出,不能测出通过灯L1的电流;图B中电流表与灯L1串联,但其正、负接线柱接反了,不能测出通过灯L1的电流;图C中电流表与灯L2串联,且电流正进负出,能正确测出通过灯L2的电流;图D中电路为并联电路,电流表与灯L1串联,能正确测出通过灯L1的电流。
7.2　1
8.正　断开　 使用电流表时,所测电流不得超过它的最大测量值,且必须使电流从电流表的正接线柱流入;为保护电路,在连接电路时,开关应断开。
9.(1)L1　0.5　(2)3　-　0.9
(1)由实物电路连接情况可知,将导线M、 N都接到电流表的“0.6”接线柱上,电流表测通过L1的电流,电流表的量程为0~0.6 A,分度值为0.02 A,读数为0.5 A;(2)由并联电路中,干路中的电流等于各支路电流之和知,当电流表在干路上时,电流表的示数最大,应把导线M连接电流表的“3”接线柱,且N连接电流表的“-”接线柱,此时的读数为0.9 A。
培优初探拓展练
10.C　 电流表的两个量程使用同一个表盘,指针指同一位置时,大量程的示数是小量程示数的5倍。选用0~3 A这一量程的示数是2.4 A,则小量程对应的示数是0.48 A。
11.A　 实验前,电流表的指针指在零刻度线的左侧,说明实验前电流表的指针没有在零刻度线处,需要调零,若使用时指针指在零刻度线的左侧,说明电流表的正、负接线柱接反了;由于电流表的电阻很小,不能与被测用电器并联,所以电流表要串联在被测电路中;电流表指针位置相同时,大量程示数是小量程示数的5倍,将0~0.6 A的量程接入电路,读数为1.4 A,则电路的实际电流为=0.28 A;电流表的电阻很小,绝对不允许将电流表直接接在电源两极上,否则会造成电源短路,烧坏电源。
12.(1)偏转超过最大刻度　(2)偏转角度太小
测量电流时,在不能预先估计被测电流大小的情况下,要先用试触法来确定电流表的量程。具体做法:(1)假如先选用电流表的小量程,闭合开关然后迅速断开,同时观察开关闭合瞬间电流表的指针偏转情况,若电流表的指针偏转超过最大刻度,说明被测电流超过了小量程的最大测量值,应换用大量程进行测量;(2)假如先选用电流表的大量程,闭合开关然后迅速断开,同时观察开关闭合瞬间电流表的指针偏转情况,若电流表的指针偏转角度太小,说明量程选择过大,应换用小量程进行测量。
13.(1)L2　0.46　(2)C
(1)由图甲知,电流表与L2串联,测量通过L2的电流;由图乙知,电流表的量程为0~
0.6 A,分度值为0.02 A,示数为0.46 A;(2)电流表的示数为零,灯泡都发光,则不可能是电路开路,可能是电流表短路造成的。
14.(1)电流表所选量程偏小 (2)改接电流表“0~3 A”的量程
(3)如图所示
(1)由图甲可知,指针偏转到最右边,且超出了刻度盘上的最大测量值,原因是电流表选用的量程偏小;(2)为了能测出通过灯泡的电流,必须改接电流表“0~3 A”的量程。
