浙教版科学八年级上册同步提优训练：4.5 电压的测量 第1课时（含解析）

第5节　电压的测量
第1课时　电压及其测量
　核心·易错
　判断下列说法的正误(在括号内打“√”或“×”):
(1)电路两端有电压,电路中一定有电流。 (　　)
(2)电路中有电流时,它两端一定有电压。 (　　)
(3)对人体的安全电压为36 V。 (　　)
(4)电流表和电压表都可以直接连在电源的两极上。 (　　)
(5)三节蓄电池串联后蓄电池组的电压是4.5 V。 (　　)
[核心知识] 电压:①电压是在电路两端或电源两极形成的;②有电压但电路不闭合,则不能形成电流,即有电压时不一定有电流;③电路中有电流通过,则此电路两端一定有电压。
[易错点拨] 用电压表的大量程和小量程分别测量同一段电路两端的电压,示数应该相同;实际操作中,在不超过电压表最大测量值的情况下,使用小量程读数更准确。
1.下列有关电压的说法中错误的是 (　　)
A.一节普通干电池的电压为1.5 V B.电压的符号是U
C.我国家庭照明电路的电压为220 V D.电路中没有电流,就没有电压
2.[2021·温州] 测电阻时,某电表的示数如图所示,其示数为 (　　)
A.1.5 A B.7.5 A C.1.5 V D.7.5 V
3.在番茄上相隔一定距离分别插入铜片和锌片,即为番茄电池。将铜片、锌片与电压表相连,如图所示。下列说法中正确的是 (　　)
A.锌电极是番茄电池的正极
B.番茄电池可将化学能转化为电能
C.番茄电池形成通路后,电子将从铜电极流出
D.将电压表直接接在该番茄电池上,会损坏电压表

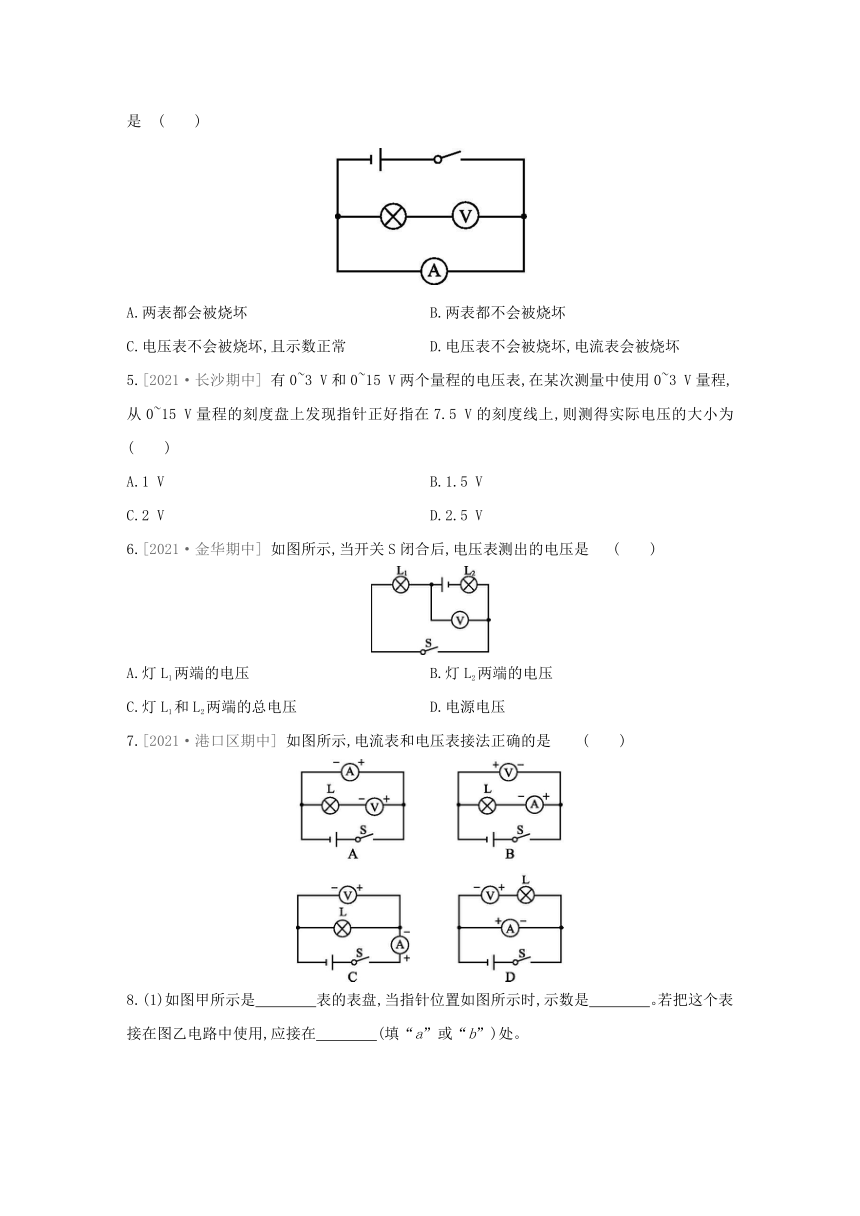

4.某同学在做电学实验时,不慎将电压表和电流表的位置对换,如图所示。若开关闭合其后果是 (　　)
A.两表都会被烧坏 B.两表都不会被烧坏
C.电压表不会被烧坏,且示数正常 D.电压表不会被烧坏,电流表会被烧坏
5.[2021·长沙期中] 有0~3 V和0~15 V两个量程的电压表,在某次测量中使用0~3 V量程,从0~15 V量程的刻度盘上发现指针正好指在7.5 V的刻度线上,则测得实际电压的大小为(　　)
A.1 V B.1.5 V
C.2 V D.2.5 V
6.[2021·金华期中] 如图所示,当开关S闭合后,电压表测出的电压是 (　　)
A.灯L1两端的电压 B.灯L2两端的电压
C.灯L1和L2两端的总电压 D.电源电压
7.[2021·港口区期中] 如图所示,电流表和电压表接法正确的是 (　　)

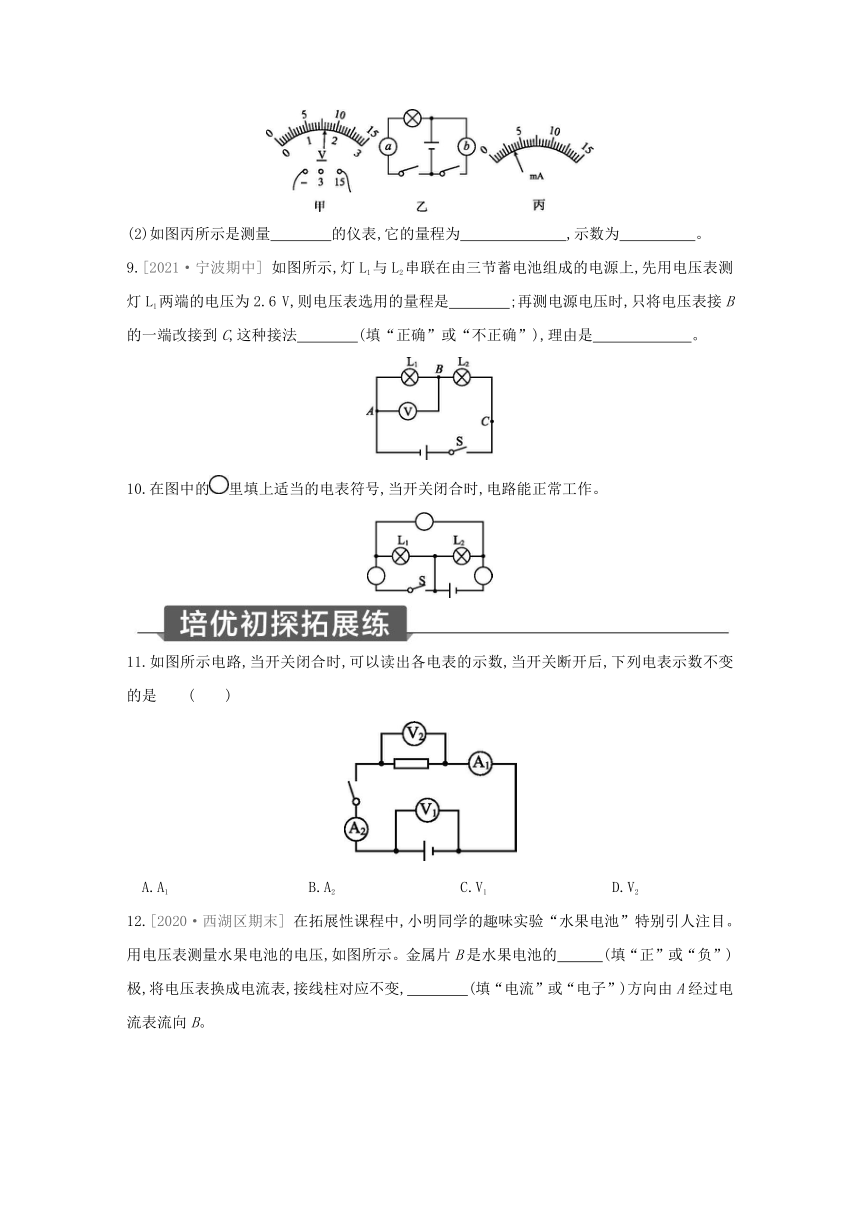

8.(1)如图甲所示是　　　　表的表盘,当指针位置如图所示时,示数是　　　　。若把这个表接在图乙电路中使用,应接在　　　　(填“a”或“b”)处。
(2)如图丙所示是测量　　　　的仪表,它的量程为　　　　　　　,示数为　　　　　。
9.[2021·宁波期中] 如图所示,灯L1与L2串联在由三节蓄电池组成的电源上,先用电压表测灯L1两端的电压为2.6 V,则电压表选用的量程是　　　　;再测电源电压时,只将电压表接B的一端改接到C,这种接法　　　　(填“正确”或“不正确”),理由是　 。
10.在图中的里填上适当的电表符号,当开关闭合时,电路能正常工作。
11.如图所示电路,当开关闭合时,可以读出各电表的示数,当开关断开后,下列电表示数不变的是 (　　)
　A.A1 B.A2 C.V1 D.V2
12.[2020·西湖区期末] 在拓展性课程中,小明同学的趣味实验“水果电池”特别引人注目。用电压表测量水果电池的电压,如图所示。金属片B是水果电池的　　　(填“正”或“负”)极,将电压表换成电流表,接线柱对应不变,　　　　(填“电流”或“电子”)方向由A经过电流表流向B。
13.用电压表测量电路中某部分电路两端电压时,试触过程中发现电压表指针如图所示,请指出电压表在使用时出现的错误:
甲:　 ;
乙:　 ;
丙:　 。
14.将图中的电路元件用笔画线代替导线连接起来,要求:组成串联电路,电压表测L2两端的电压。
15.小明按如图所示连接了电路,电压表和灯L1并联,测得灯L1两端的电压为U1。现在他想改测灯L2两端的电压U2,小红告诉他:只需将电压表接A的一端改接C即可,这种说法正确吗 为什么
答案
核心·易错
(1)×　 电路两端有电压,若开关没有闭合,电路处于开路状态,则电路中没有电流。
(2)√
(3)×　 一般情况下对人体的安全电压是不高于36 V。
(4)×　 电流表接在电路中可等效为导线,故不能直接连在电源的两极上,电压表可以直接连在电源的两极上。
(5)×　 一节蓄电池的电压是2 V;则三节蓄电池串联后蓄电池组的电压为3×2 V=6 V。
能力提升拔尖练
1.D　
2.C　 由图可知,表盘上标有单位“V”,是电压表,选用的量程为0~3 V,分度值为0.1 V,示数为1.5 V。
3.B　 由图可知,电压表的指针正向偏转,所以锌电极是番茄电池的负极。因为电子移动的方向与电流方向相反,所以番茄电池形成通路后,电子将从铜电极流入。电压表的电阻非常大,可以直接接在电源两极上,所以将电压表直接接在该番茄电池上,不会损坏电压表。番茄电池是把番茄中储存的化学能转化为电能的装置。
电压表的电阻非常大,所以可以直接接在电源两极上测电源的电压。电子带负电,所以电子定向移动的方向与电流方向相反。
4.D　 电流表并联在了电源两端,由于电流表的内阻很小,会发生电源短路,会损坏电流表和电源,电压表的内阻很大,串联使用时,一般不会被损坏。
5.B　 电压表选用0~3 V量程时,其分度值为0.1 V;选用0~15 V量程时,一大格表示
5 V,里面有10个小格,其分度值为0.5 V。则指针位置相同时,0~15 V量程的示数是0~3 V量程示数的5倍,因此,从0~15 V量程的刻度盘上发现指针正好指在7.5 V的刻度线上,则测得实际电压为×7.5 V=1.5 V。
6.A　
由电路图可以看出,当开关闭合后,电压表和L2、电源构成一个方框,所以电压表测量的是方框以外的L1两端的电压。
采用方框法判断电压表测量哪一个用电器两端的电压。如果电压表和用电器构成一个“方框”,电压表测量这个用电器两端的电压;如果电压表和电源构成一个“方框”,电压表测量电源电压;如果电压表和用电器、电源一起构成一个“方框”,电压表测量这个方框以外的用电器两端的电压。
7.C　
8.(1)电压　8 V　b
(2)电流　0~15 mA　3.5 mA
通过电表表盘上的符号判断是何种电表。电压表的连接:电压表并联在电路中,所测电压不能超出电压表的最大测量值,电流从正接线柱流入,从负接线柱流出。电压表的读数:首先确定选用的量程,然后确定分度值,最后根据指针位置读数。
9.0~3 V　不正确　电压表的量程偏小
灯L1两端的电压为2.6 V,则电压表选0~3 V的量程可以较为准确地测量;
因串联电路中总电压等于各分电压之和,
则三节蓄电池组成电源的电压:U=3×2 V=6 V,6 V>3 V,所以测电源电压时,只将电压表接B的一端改接C,电压表的量程偏小,这种接法是错误的。
10.如图所示
培优初探拓展练
11.C　 由电路图可知,开关断开后电路开路,电流表A1、A2和电压表V2均无示数,而电压表V1始终测电源电压,所以,只有电压表V1无论开关闭合还是断开,示数都不变。
12.负　电流　 图中用电压表测量水果电池的电压,根据电压表在使用时应保持电流的正进负出可知,与电压表负接线柱连接的金属片B是水果电池的负极。因为金属片A是水果电池的正极,金属片B是水果电池的负极,所以在电源外部,电流从电源正极流出,经过电流表回到电源的负极,即电流方向由A经过电流表流向B。
13.电压表的正、负接线柱接反了
电压表所选的量程过大
电压表所选的量程过小
14. 如图所示
15.不正确;因为电压表并联在A、B两点时测的是L1两端的电压,如果将电压表接A的一端改接C,则电流将从电压表的负接线柱流入,正接线柱流出,故这种说法是不正确的。
