江苏省南京市第27高中2021-2022学年高一下学期期末调研物理试卷（Word版无答案）

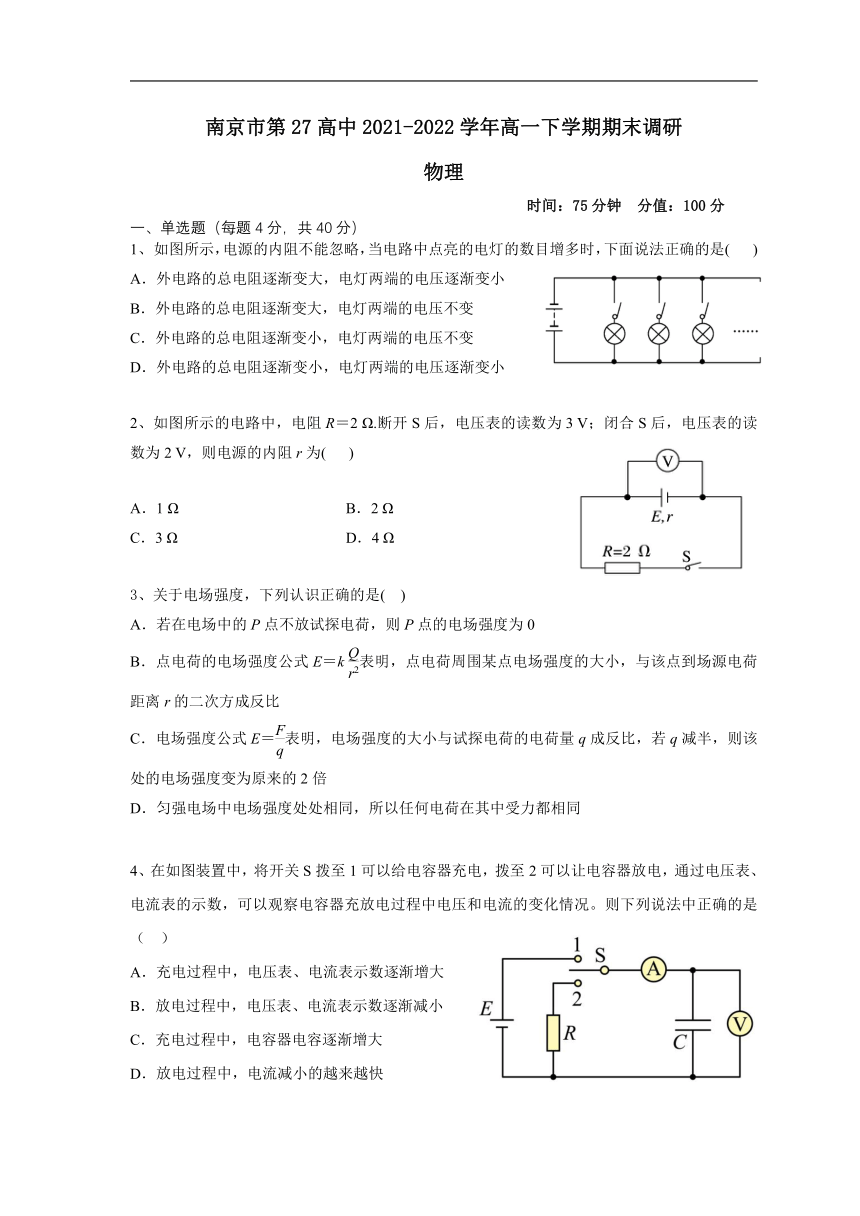

南京市第27高中2021-2022学年高一下学期期末调研
物理
时间：75分钟 分值：100分
一、单选题（每题4分，共40分）
1、 如图所示，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是( )
A．外电路的总电阻逐渐变大，电灯两端的电压逐渐变小
B．外电路的总电阻逐渐变大，电灯两端的电压不变
C．外电路的总电阻逐渐变小，电灯两端的电压不变
D．外电路的总电阻逐渐变小，电灯两端的电压逐渐变小
2、如图所示的电路中，电阻R＝2 Ω.断开S后，电压表的读数为3 V；闭合S后，电压表的读数为2 V，则电源的内阻r为( )
A．1 Ω B．2 Ω
C．3 Ω D．4 Ω
3、关于电场强度，下列认识正确的是( )
A．若在电场中的P点不放试探电荷，则P点的电场强度为0
B．点电荷的电场强度公式E＝k表明，点电荷周围某点电场强度的大小，与该点到场源电荷距离r的二次方成反比
C．电场强度公式E＝表明，电场强度的大小与试探电荷的电荷量q成反比，若q减半，则该处的电场强度变为原来的2倍
D．匀强电场中电场强度处处相同，所以任何电荷在其中受力都相同
4、在如图装置中，将开关S拨至1可以给电容器充电，拨至2可以让电容器放电，通过电压表、电流表的示数，可以观察电容器充放电过程中电压和电流的变化情况。则下列说法中正确的是（ ）
A．充电过程中，电压表、电流表示数逐渐增大
B．放电过程中，电压表、电流表示数逐渐减小
C．充电过程中，电容器电容逐渐增大
D．放电过程中，电流减小的越来越快

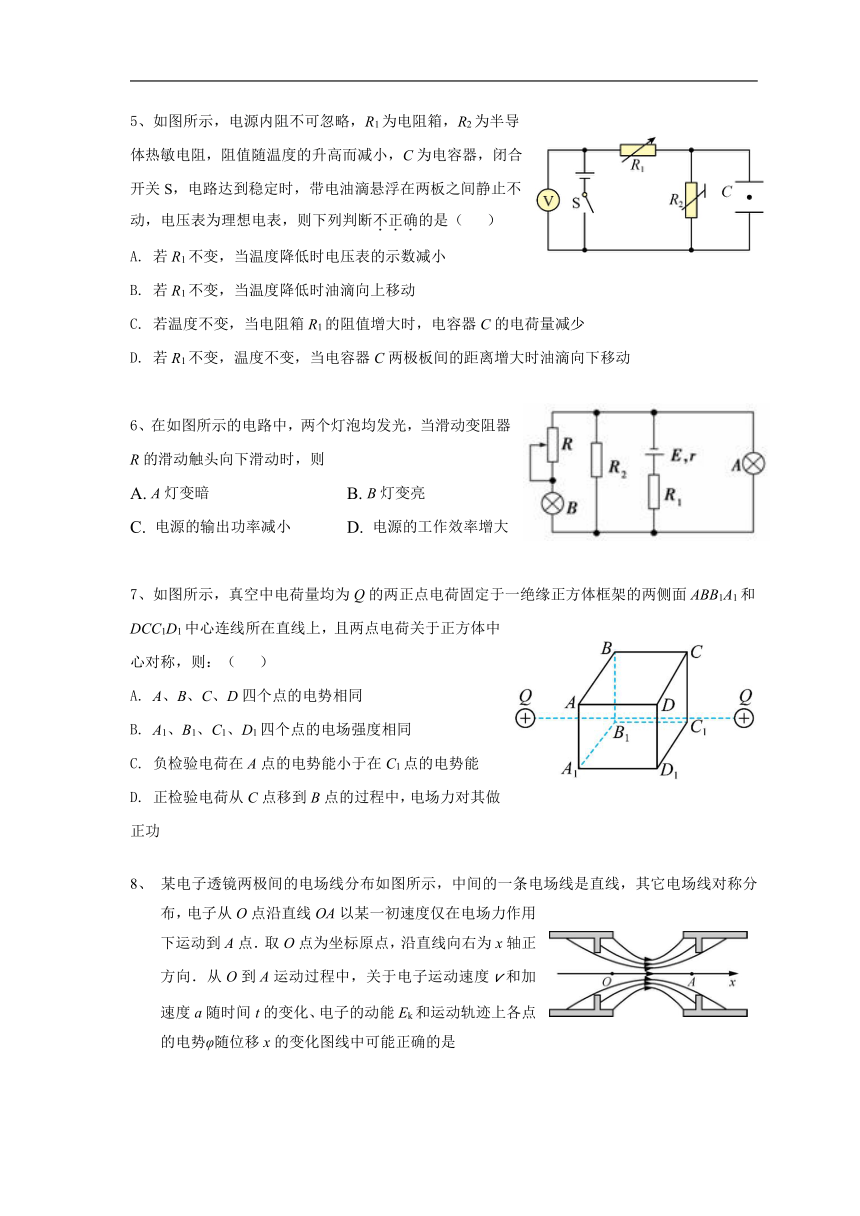

5、如图所示，电源内阻不可忽略，R1为电阻箱，R2为半导体热敏电阻，阻值随温度的升高而减小，C为电容器，闭合开关S，电路达到稳定时，带电油滴悬浮在两板之间静止不动，电压表为理想电表，则下列判断不正确的是（ ）
A. 若R1不变，当温度降低时电压表的示数减小
B. 若R1不变，当温度降低时油滴向上移动
C. 若温度不变，当电阻箱R1的阻值增大时，电容器C的电荷量减少
D. 若R1不变，温度不变，当电容器C两极板间的距离增大时油滴向下移动
6、在如图所示的电路中，两个灯泡均发光，当滑动变阻器R的滑动触头向下滑动时，则
A. A灯变暗 B. B灯变亮
C. 电源的输出功率减小 D. 电源的工作效率增大
7、如图所示，真空中电荷量均为Q的两正点电荷固定于一绝缘正方体框架的两侧面ABB1A1和DCC1D1中心连线所在直线上，且两点电荷关于正方体中心对称，则：（ ）
A. A、B、C、D四个点的电势相同
B. A1、B1、C1、D1四个点的电场强度相同
C. 负检验电荷在A点的电势能小于在C1点的电势能
D. 正检验电荷从C点移到B点的过程中，电场力对其做正功
8、 某电子透镜两极间的电场线分布如图所示，中间的一条电场线是直线，其它电场线对称分布，电子从O点沿直线OA以某一初速度仅在电场力作用下运动到A点．取O点为坐标原点，沿直线向右为x轴正方向．从O到A运动过程中，关于电子运动速度v和加速度a随时间t的变化、电子的动能Ek和运动轨迹上各点的电势φ随位移x的变化图线中可能正确的是
A B C D
9在如图所示的电路中，电源电动势为6V，内阻为2Ω，定值电阻R的阻值为10Ω，电动机的线圈阻值为2Ω。闭合开关S后，理想电压表的示数为3V。下列说法正确的是
A．电源的输出功率为
B．电动机消耗的功率为
C．电动机线圈在1分钟内产生的热量为0.125J
D．如果电动机被卡住，电压表的示数将变大
10、如图所示的电路中，恒流源可为电路提供恒定电流I0，R为定值电阻，电流表、电压表均可视为理想电表，不考虑导线电阻对电路的影响．改变变阻器RL接入电路的阻值，记录电流表、电压表的示数并依次填写在下表中．由数据可以判定以下说法正确的是（ ）
实验过程中RL逐渐增大
实验过程中恒流源输出功率逐渐减小
恒流源提供的电流I0大小为2.00A
电路中定值电阻R的阻值为10Ω
二、实验题（每个空格2分，共22分）
11、某学习小组利用图甲电路测量干电池的电动势和内阻（约），其中为电阻箱，为定值电阻，其实验步骤如下：
(1)测量的阻值，断开开关，先将多用电表选择开关旋至欧姆挡“”倍率，进行欧姆调零，测量时的示数如图乙所示，则其读数为___________；
(2)将多用电表的选择开关旋至直流电压挡，闭合开关，接电路中的点的那支表笔不动，另一支表笔接电路中的___________（选填“”或“”）点，调节并记下电阻箱阻值和电压表的示数，则接点的那支表笔是___________（选填“红”或“黑”）表笔；
(3)多次改变电阻箱的阻值，记录下对应的电压；
(4)以为纵轴、为横轴，根据实验数据作出图线如图丙所示；
(5)若不考虑多用电表对电路的影响，结合图丙可知，干电池的电动势___________，内阻___________（计算结果均保留两位有效数字）。若考虑多用电表内阻的影响，则电动势的测量值___________真实值（选填“大于”“小于”或“等于”） ．
12、在如图甲所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V，0.3 A”．合上开关S后，无论怎样移动滑片，A、B灯都不亮．
(1)用多用电表的直流电压挡检查故障：
①选择开关置于下列量程的________挡较为合适；(用字母序号表示)
A．2.5 V B．10 V C．50 V D．250 V
②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是________．
A．A灯丝断开 B．B灯丝断开
C．d、e间连线断开 D．B灯短路
(2)接着用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”，
①测试前，一定要将电路中的开关S断开；
②测c、d间和e、f间电阻时，某次测量结果如图乙所示，读数为6Ω，此时测量的是________间电阻，根据小灯泡的规格计算出的电阻为________ Ω，它不等于测量值，原因是_________
三、计算题(共38分，10+13+15)
13、电流表改装成欧姆表的电路如图所示，两表笔直接相连时，指针指在表盘刻度“5”上，两表笔之间接有600的电阻时，指针指在刻度“1”上。求刻度“3”应标注的电阻值R。
14、如图所示，甲图中滑动变阻器的滑片从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图乙中的AC、BC两直线所示．不考虑电表对电路的影响．
(1)电压表V1、V2的示数随电流表示数的变化图像应分别为U－I图像中的哪一条直线？
(2)定值电阻R0、滑动变阻器的总电阻R分别为多少？
(3)求出电源的电动势和内阻．
15、如图所示，两金属板A、B水平放置，间距为3d。距离A下方2d处有一水平放置的金属网G，A、B、G的尺寸相同，G接地，A、B的电势均为。今有一带电粒子从金属网G的左侧正上方P点以初速度水平射入电场，P点到G的距离为d。粒子穿越金属网过程中与金属网不接触，已知带电粒子的质量为m、电荷量为q（q>0），粒子重力忽略不计。求：
（1）粒子第一次到达G所需的时间t；
（2）粒子穿过G后距B板的最近距离y；
（3）若粒子恰好沿水平方向飞离电场，求金属板的长度L。
