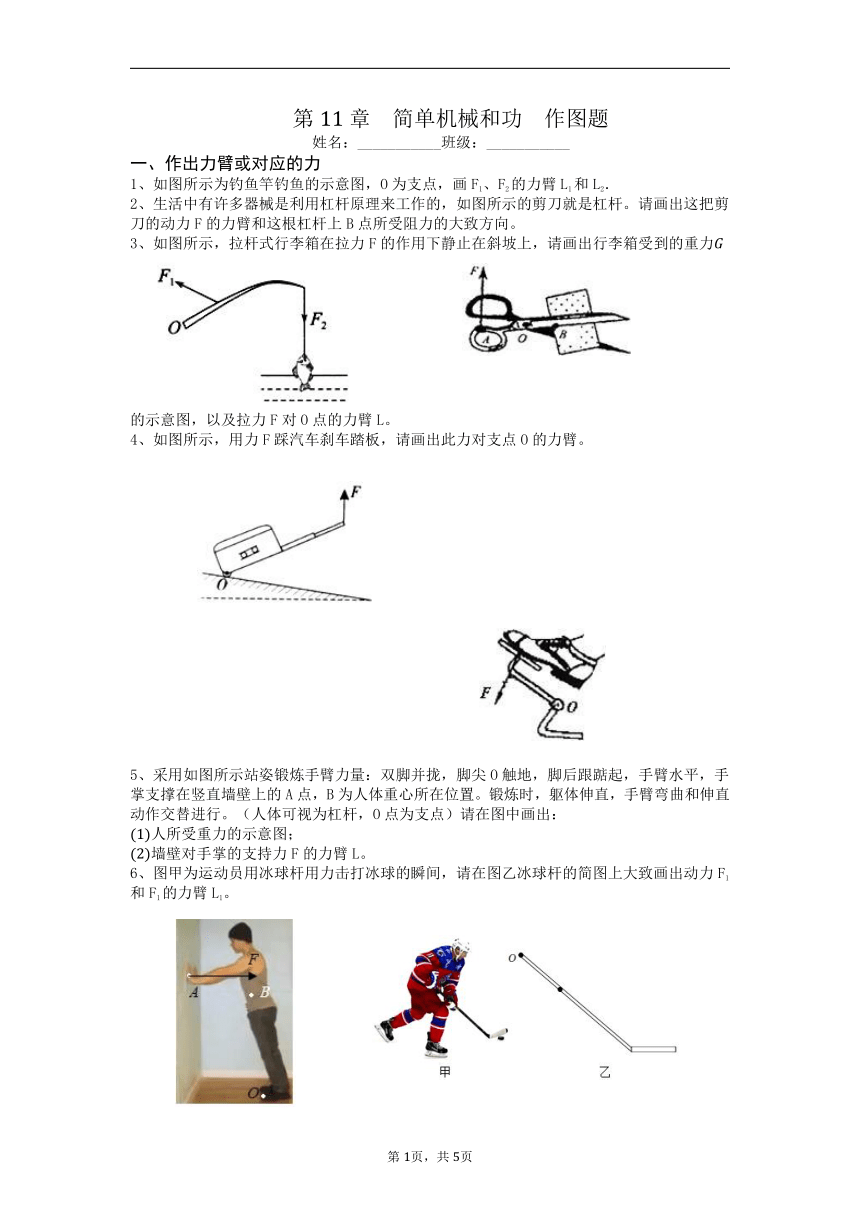

第11章 简单机械和功 作图题
姓名：___________班级：___________
一、作出力臂或对应的力
1、如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2．
2、生活中有许多器械是利用杠杆原理来工作的，如图所示的剪刀就是杠杆。请画出这把剪刀的动力F的力臂和这根杠杆上B点所受阻力的大致方向。
3、如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力的示意图，以及拉力F对O点的力臂L。
4、如图所示，用力F踩汽车刹车踏板，请画出此力对支点O的力臂。
5、采用如图所示站姿锻炼手臂力量：双脚并拢，脚尖O触地，脚后跟踮起，手臂水平，手掌支撑在竖直墙壁上的A点，B为人体重心所在位置。锻炼时，躯体伸直，手臂弯曲和伸直动作交替进行。（人体可视为杠杆，O点为支点）请在图中画出：
人所受重力的示意图；
墙壁对手掌的支持力F的力臂L。
6、图甲为运动员用冰球杆用力击打冰球的瞬间，请在图乙冰球杆的简图上大致画出动力F1和F1的力臂L1。

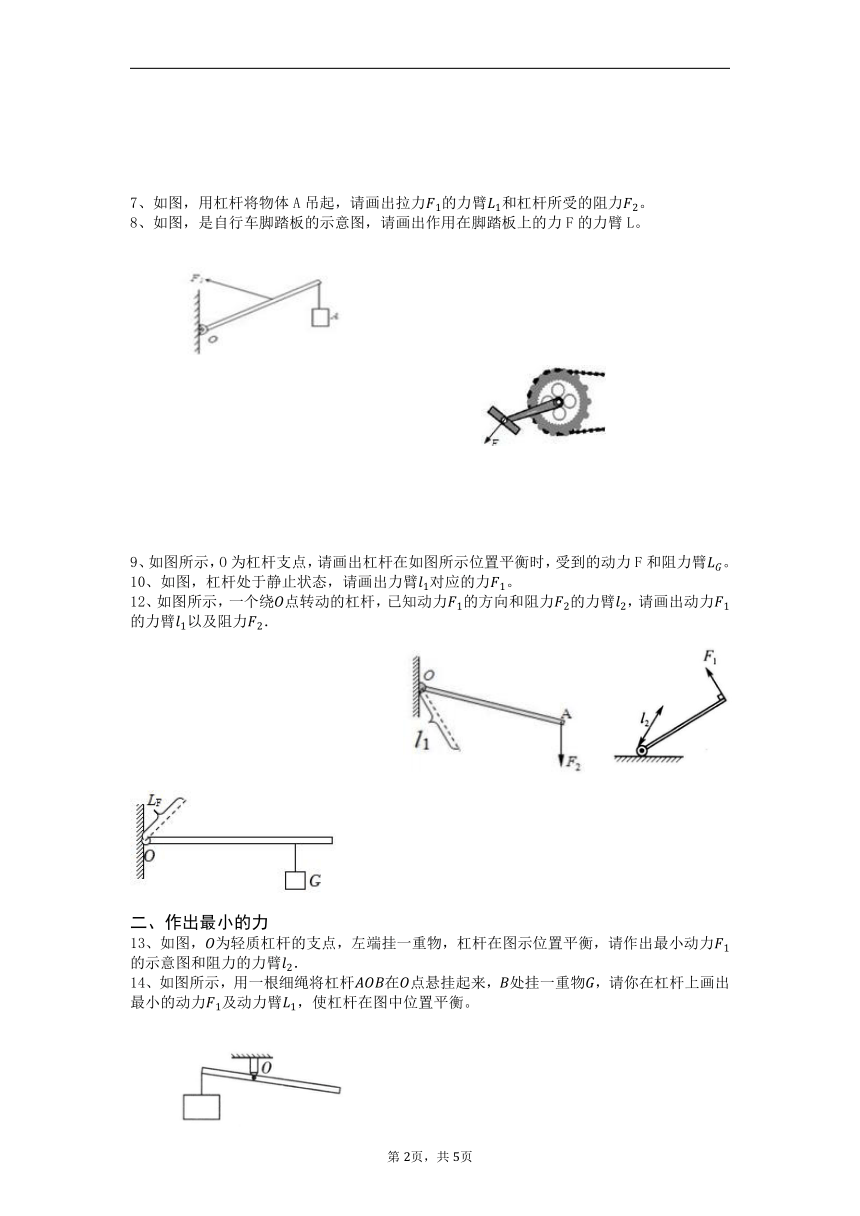

7、如图，用杠杆将物体A吊起，请画出拉力的力臂和杠杆所受的阻力。
8、如图，是自行车脚踏板的示意图，请画出作用在脚踏板上的力F的力臂L。
9、如图所示，O为杠杆支点，请画出杠杆在如图所示位置平衡时，受到的动力F和阻力臂。
10、如图，杠杆处于静止状态，请画出力臂对应的力。
12、如图所示，一个绕点转动的杠杆，已知动力的方向和阻力的力臂，请画出动力的力臂以及阻力．
二、作出最小的力
13、如图，为轻质杠杆的支点，左端挂一重物，杠杆在图示位置平衡，请作出最小动力的示意图和阻力的力臂．
14、如图所示，用一根细绳将杠杆在点悬挂起来，处挂一重物，请你在杠杆上画出最小的动力及动力臂，使杠杆在图中位置平衡。
15、请在图中画出使杠杆在图示位置平衡时最小动力的示意图。
16、如图，在撬棒上作出撬起“石块”的最小力及对应的力臂．
17、如图所示，轻质杠杆上挂一重物，为使杠杆在图中位置平衡，请在图中画出阻力及最小的动力的示意图。
18、图中利用羊角锤撬钉子，在锤柄点处画出所施加的最小动力和其力臂。
19、如图甲所示是左侧带书柜的办公桌，我们可以把它想象成一个“杠杆”，办公桌的重心在点。现在要用一个最小的力将这张办公桌的一端稍抬离地面。请画出最小的和这个力的力臂。
20、如图所示，轻质衣架能绕点转动，要使衣架在图示位置静止，请在点画出应施加最小的力及对应的力臂。
21、请在如图所示中作出用一轻质杠杆提起一重物时最省动力的方向和力臂。
22、如图所示，一木箱放在水平地面上，用最小的力使其向左翻转，请画出支点和最小力及力臂的示意图。
三、画滑轮组的绕线
23、给滑轮组绕线。不计动滑轮重和摩擦
24、用一个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法．
25、工人站在地面用滑轮组匀速提升重物，请在如图所示的滑轮组上画出绕线。
26、要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
27、一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法。
28、如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。
29、在图中画出滑轮组提升重物最省力的绕线方式。
30、图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳便重物升起，且绕线符合图中要求。第4页，共4页
