地球的圈层结构
学习目标
了解地震波的类型及其传播特点。
01
掌握地球内部圈层的划分依据、各层的特点。
02

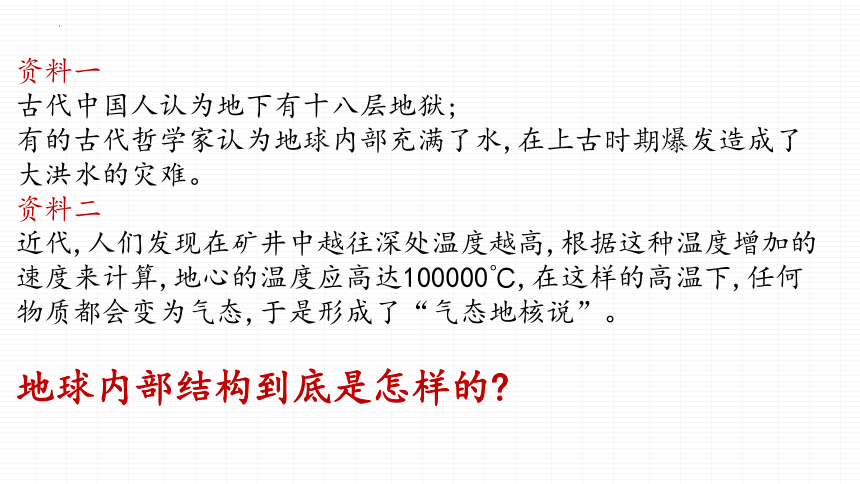

资料一
古代中国人认为地下有十八层地狱;
有的古代哲学家认为地球内部充满了水,在上古时期爆发造成了大洪水的灾难。
资料二
近代,人们发现在矿井中越往深处温度越高,根据这种温度增加的速度来计算,地心的温度应高达100000℃,在这样的高温下,任何物质都会变为气态,于是形成了“气态地核说”。
地球内部结构到底是怎样的

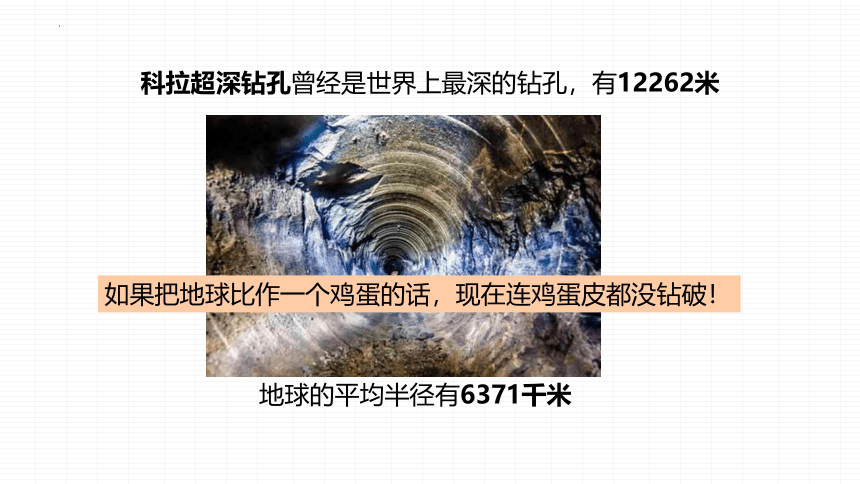

科拉超深钻孔曾经是世界上最深的钻孔，有12262米
地球的平均半径有6371千米
如果把地球比作一个鸡蛋的话，现在连鸡蛋皮都没钻破！

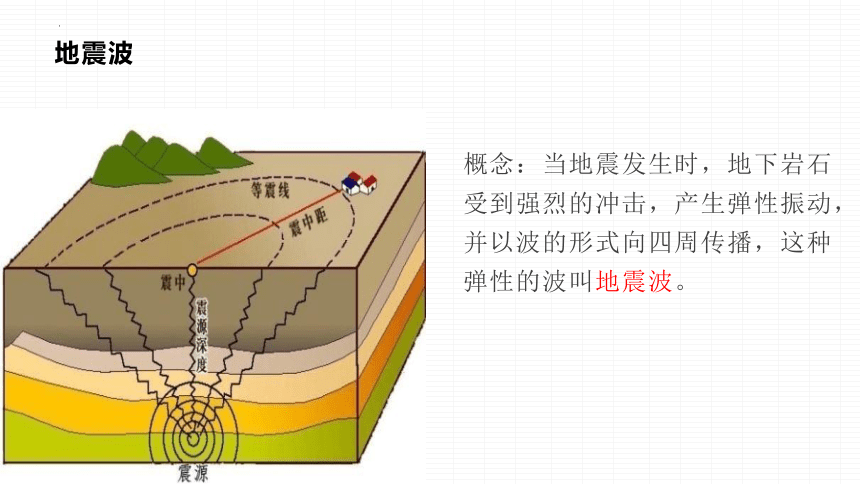

地震波
概念：当地震发生时，地下岩石受到强烈的冲击，产生弹性振动，并以波的形式向四周传播，这种弹性的波叫地震波。
注意观察树木的摇晃状态
类型 速度 通过介质性质 使得物体震动
纵波
横波
较快
较慢
固体、液体、气体
固体
上下颠簸
前后,左右摇晃
小组活动

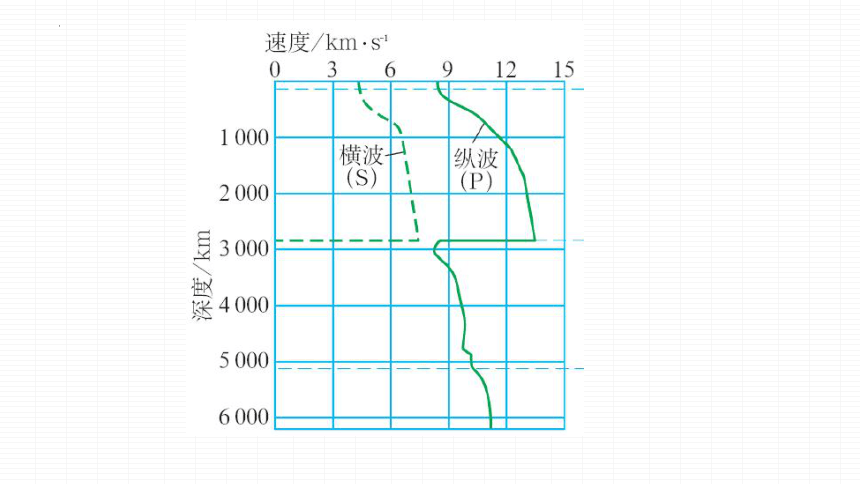

1.观察地震波曲线图，看纵波和横波有几次速度的突然变化？这说明地球内部圈层物质有了怎样的变化？
2.根据波速的变化，地球内部可以分为哪几层。
地球内部圈层结构
地震波波速发生突然变化的面
——不连续面
33km
2900km
第一次变化：速度突然增快
第二次变化：速度明显减慢，横波消失。
在莫霍界面和古登堡界面，地震波波速的突然变化说明了什么问题？莫霍界面和古登堡界面下的物质状态可能是什么？
地球的内部圈层
想一想：
说明了物质状态发生了变化；在莫霍界面下，物质状态可能是固态，在古登堡界面以下，物质状态可能是液态。
地球的内部圈层
地壳是地球表面一层薄薄的、由岩石组成的坚硬外壳。
地壳的厚度不均，大陆地壳比较厚，大洋地壳比较薄。
地球的内部圈层
上地幔的上部存在一个 ，呈熔融状态，一般认为这里可能是岩浆的主要发源地。
地壳和上地幔顶部由坚硬的岩石组成，合称为 。
岩石圈
软流层
1．读下图，回答问题。
(1)地球内部圈层的名称：A＋B是__________，A＋B＋C是__________，D是_________，C＋D＋E是_________的一部分。
(2)不连续界面：F为__________。
地壳
岩石圈
软流层
地幔
莫霍界面
(3)地震波自上而下经过F时速度发生了什么变化？
(4)为什么A和B厚度不均？
地震波(纵波和横波)的传播速度明显加快。
地壳(A＋B)厚度不均，A是大陆地壳，地壳平均厚度33千米；B是大洋地壳，厚度只有几千米。
地球的外部圈层
生物圈
大气圈
水圈
大气圈是由 组成的复杂系统，主要成分是 。它是地球自然环境的重要组成部分。
2000—3000千米
地球的外部圈层
气体和悬浮物
氮和氧
地球的外部圈层
水圈是由地球表层水体构成 的 的圈层，处于不间断的循环运动中。
包括地表水、地下水、大气水、生物水等。
连续但不规则
生物圈是地球表层生物及其 的总称。
占有大气圈的 、水圈的 和岩石圈的 。是最活跃的圈层。
地球的外部圈层
生存环境
底部
全部
上部
B
A
C
大气圈
小试身手
图中A、B、C所代表的圈层结构分别是什么？
A: .
B: .
C: .
生物圈
水圈
岩石圈
小结
地球的圈层结构
地球的内部圈层
地球的外部圈层
地壳
地幔
地核
大气圈
生物圈
水圈
岩石圈
地震波
横波
纵波
物质组成和特点
范围和特点
小结
地球的圈层结构
地球的内部圈层
地壳
地幔
地核
岩石圈
地震波
横波
纵波
物质组成和特点
