第一章　宇宙中的地球
1.4　地球的圈层结构
学习目标
课程标准：
1.2 运用示意图，说明地球的圈层结构。
学习目标：
根据图表，能够说出地震波的分类及波速差异，及依据地震波划分地球内部结构的基本方法。
运用图表等资料，描述地球内、外部圈层的范围、物质组成，说明地球结构的特点。
科幻电影《哥斯拉大战金刚》中，人类和金刚通过南极地心空洞进入地心世界，回到了自己的故乡。但就现在的科技水平来说人类还无法进入“地心世界”。目前最深的钻井，深度为12千米，仅仅触及地球的“表皮”。
那么人类通过什么方式认识地球的内部结构呢
地球的内部结构究竟是怎样的呢
一、地球的内部圈层结构

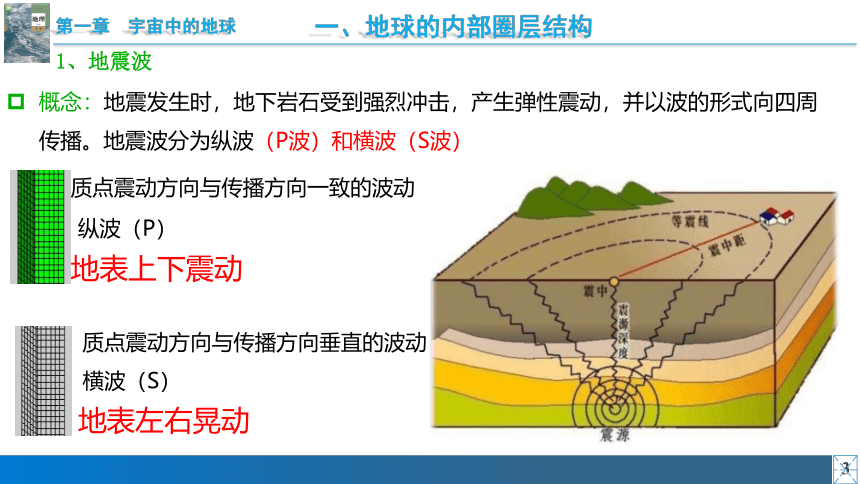

1、地震波
概念：地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播。地震波分为纵波（P波）和横波（S波）
纵波（P）
地表左右晃动
地表上下震动
质点震动方向与传播方向垂直的波动
质点震动方向与传播方向一致的波动
横波（S）
一、地球的内部圈层结构
思考：当发生地震时，陆地上的人们会有什么感觉 如果是在海洋上的航行者会有什么感觉呢？
分类 特 点 传播速度 所经物质状态 共同点
纵波 较快 固体、液体、气体 在不同介质传播速度不同
横波 较慢 固体 陆地上的人首先感受到的是上下颠簸，然后是左右摇晃
而海洋上的人只能感受到上下颠簸
1、地震波
一、地球的内部圈层结构
2、地球的内部圈层
33km

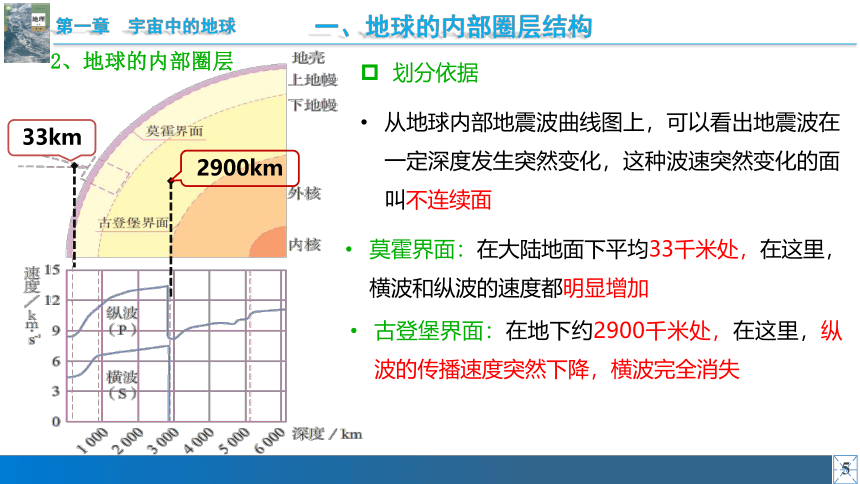

从地球内部地震波曲线图上，可以看出地震波在一定深度发生突然变化，这种波速突然变化的面叫不连续面
莫霍界面：在大陆地面下平均33千米处，在这里，横波和纵波的速度都明显增加
古登堡界面：在地下约2900千米处，在这里，纵波的传播速度突然下降，横波完全消失
2900km
划分依据
一、地球的内部圈层结构
2、地球的内部圈层

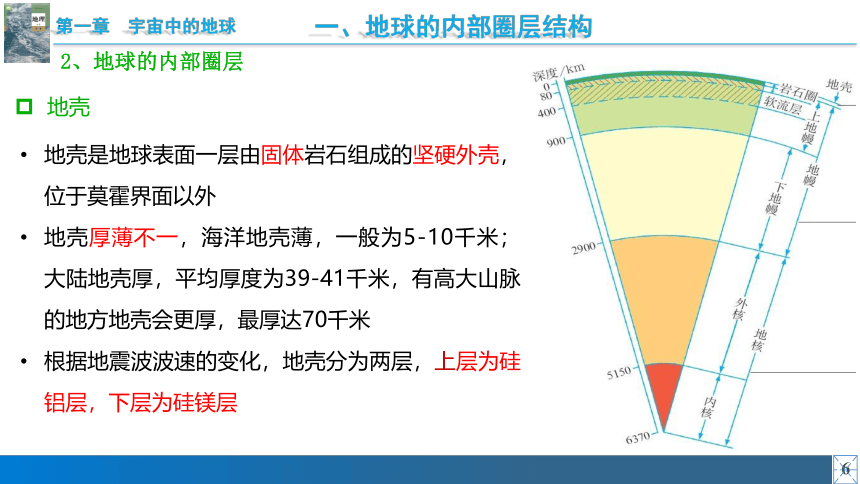

地壳
地壳是地球表面一层由固体岩石组成的坚硬外壳，位于莫霍界面以外
地壳厚薄不一，海洋地壳薄，一般为5-10千米；大陆地壳厚，平均厚度为39-41千米，有高大山脉的地方地壳会更厚，最厚达70千米
根据地震波波速的变化，地壳分为两层，上层为硅铝层，下层为硅镁层
一、地球的内部圈层结构
地幔
地幔从莫霍界面直至2900千米深处的古登堡界面，占地球，总体积的80%
根据地震波波速的变化，地幔分为上地幔和下地幔
地幔的上部存在一个软流层，温度很高，岩石部分熔融，能缓慢流动；科学家推断，软流层是岩浆的主要发源地，地球板块的运动与之相关
2、地球的内部圈层
一、地球的内部圈层结构
地核主要由铁和镍等金属组成，厚度约3400多千米
根据地震波的变化，可将地核分为外核和内核两层。外核是熔融状态的金属物质，科学家认为，外核液态物质的运动形成了地球的磁场；内核是一个密度极大的固体金属球,超强的压力将铁原子和镍原子紧紧挤压在一起
地核
2、地球的内部圈层
一、地球的内部圈层结构
3、岩石圈
范围：上地幔顶部与地壳（软流层以上）都由坚硬的岩石组成，合称岩石圈
二、地球的外部圈层结构
地球的外部圈层包括大气圈、水圈、生物圈等
岩石圈的表面高低不平，被大气圈、水圈和生物圈覆盖
二、地球的外部圈层结构
1、大气圈
作用：大气圈笼罩着地球，使得地球上的温度变化和缓，同时提供了生物生存所必需的氧气；大气圈中的风、云、雨、雪等天气现象，与人类息息相关
概念：大气圈是由气体和悬浮物质组成的复杂系统
组成：它的主要成分是氮气和氧气
二、地球的外部圈层结构
2、水圈
水循环示意图
概念：水圈是地表和近地表的各种形态水体的总称
组成：主体是海洋，还包括陆地上的河流、湖泊、沼泽、冰川、地下水等
作用：水是最活跃的自然环境要素之一，在地球表面物质迁移和能量转换中起着十分重要的作用，是人类和其他生物生存和发展所不可或缺的
二、地球的外部圈层结构
3、生物圈
概念：生物圈是地球表层生物及其生存环境的总称
组成：地球生物的活动和影响范围虽然涉及大气圈、水圈和岩石圈，但多数生物集中分布在大气圈、水圈与岩石圈很薄的接触带中
作用：生物从环境中获取物质和能量，同时也在促进太阳能转化、改变大气圈和水圈组成、改造地表形态等方面起着重要作用
　
①
②
③
大气圈
水圈
岩石圈
生物圈
二、地球的外部圈层结构
4、自然环境
大气圈、水圈、生物圈与岩石圈相互联系、相互渗透，共同构成人类赖以生存和发展的自然环境
云层
山体
积雪
湖泊
树木
草本
野马
日本西南部九州熊本县发生7.3级地震,震源深度约10千米。据此回答1-2题。
1.地震发生时释放出巨大的能量,下列说法正确的是(　　)
A.地震通过地震波向外释放出能量
B.地球的内能主要来源于太阳辐射
C.地震发生时,首先到达地面的是地震波中的横波
D.发生在海洋中的强烈地震不会对人类产生危害
2.这次地震的震源位于地球内部圈层中的 (　　)
A.地幔 B.地壳 C.内核 D.软流层
A
B
强化训练
读“地球圈层局部示意图”,完成3～5题。
3.图中表示大气圈的是(　　)
A.A B.B C.C D.D
4.图中A圈层 (　　)
A.是一个连续且规则的圈层
B.是一个规则但不连续的圈层
C.由气体和悬浮物质组成
D.由坚硬的岩石组成
5.图中B圈层物质运动的主要动力是(　　)
A.地球内部的能量 B.太阳辐射 C.地球的引力 D.人类活动
D
D
B
强化训练
